Descrição
Manual de Serviço Motor Caterpillar C18 — arquivo PDF pesquisável com 1.036 páginas em Inglês. Especificações técnicas, valores de torque e fluxogramas de diagnóstico para reparos assertivos.
Importante: o Motor Caterpillar C18 é utilizado em uma ampla gama de aplicações industriais — Generator Set, Marine Engine, Power Module, Powertrain, Petroleum Engine, Petroleum Gen Set, Industrial Engine, Locomotive Engine e Power Package — e um único manual não cobre todas as séries. Cada aplicação e cada faixa de serial possui seu manual de serviço específico, com informações dedicadas àquela configuração. As informações técnicas e especificações contidas nesta descrição foram extraídas da série WRH00001-UP (Industrial Engine). Antes da aquisição, confirme com nossa equipe se a faixa de serial do seu motor corresponde ao manual disponibilizado. O documento traz procedimentos passo a passo, tabelas de troubleshooting com causas prováveis e resultados de teste, valores de torque do bloco do motor e instruções detalhadas de montagem do virabrequim, comando de válvulas e front housing. Data de publicação: 2014. PDF pesquisável de 49,6 MB com índice navegável.
Especificações do Manual
- Marca: Caterpillar
- Modelo: C18
- Tipo: Motor (Engine)
- Páginas: 1.036
- Tamanho: 49,6 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Data de publicação: 2014
- Série de referência desta descrição: WRH00001-UP (Industrial Engine)
- Aplicações cobertas pelo C18: Generator Set, Marine Engine, Power Module, Powertrain, Petroleum Engine, Petroleum Gen Set, Industrial Engine, Locomotive Engine, Power Package
Séries do Motor C18 — Cada Aplicação Possui Seu Manual Específico
Generator Set: AN20001-UP, AR30001-UP, BG40001-UP, C8C0001-UP, CYL0001-UP, DDS0001-UP, DKE0001-UP, EKW0001-UP, G4C0001-UP, L8D0001-UP, LN80001-UP, LXK0001-UP, LZB0001-UP, M1P0001-UP, M1Y0001-UP, M1Z0001-UP, ME50001-UP, N1C0001-UP, N1D0001-UP, NKK0001-UP, NR70001-UP, PEE0001-UP, PEJ0001-UP, STD0001-UP, STM0001-UP, T340001-UP, T350001-UP, T4X0001-UP, X5F0001-UP, NAW0001-UP, DTP0001-UP, GBM0001-UP, JHL0001-UP, MGS0001-UP, SSM0001-UP, SSW0001-UP.
Marine Engine: CJ10001-UP, CKH0001-UP, CYN0001-UP, GEN0001-UP, GES0001-UP, GEX0001-UP, GTB0001-UP, J2K0001-UP, JKX0001-UP, JLE0001-UP, KJT0001-UP, NAX0001-UP, NAY0001-UP, PLE0001-UP, T2F0001-UP, T2R0001-UP, TNA0001-UP, WKB0001-UP.
Power Module: X6X0001-UP.
Powertrain: HTX0001-UP, PA60001-UP.
Petroleum Engine: BE20001-UP, WJW0001-UP, WJY0001-UP.
Petroleum Gen Set: 1880001-UP.
Industrial Engine: BDN0001-UP, EJG0001-UP, GJE0001-UP, JDA0001-UP, N8F0001-UP, NBB0001-UP, WJB0001-UP, WJH0001-UP, WRH0001-UP (série de referência desta descrição), ZPS0001-UP.
Locomotive Engine: PRL0001-UP, PRN0001-UP.
Power Package: PHW0001-UP.
Atenção: como cada faixa de serial possui manual próprio, confirme conosco a compatibilidade antes da compra para receber o documento adequado à sua aplicação.
Procedimentos e Sistemas Cobertos

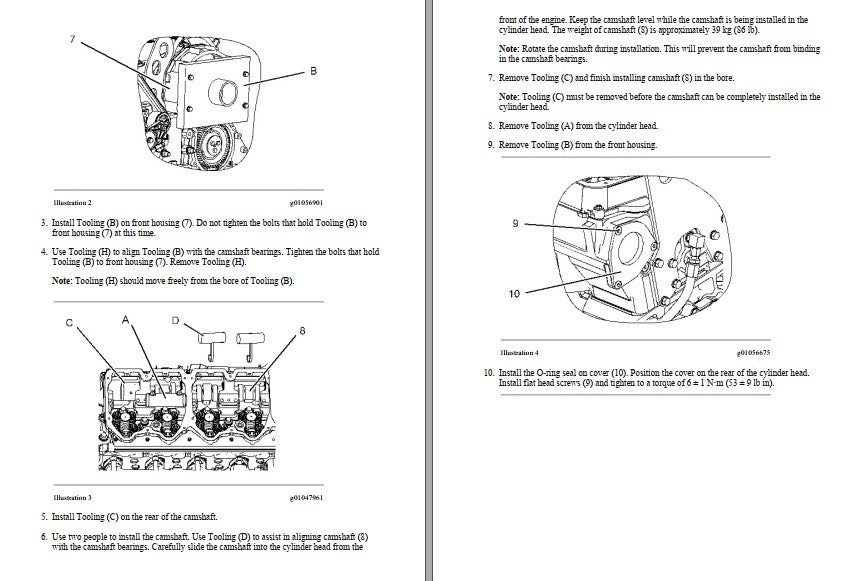

Motor: Desmontagem e montagem do bloco, cabeçote, virabrequim e mancais principais (main bearings), comando de válvulas (camshaft) com uso de ferramentas especiais (Tooling A, B, C, D, H), front housing, sistema de lubrificação e bomba de óleo.

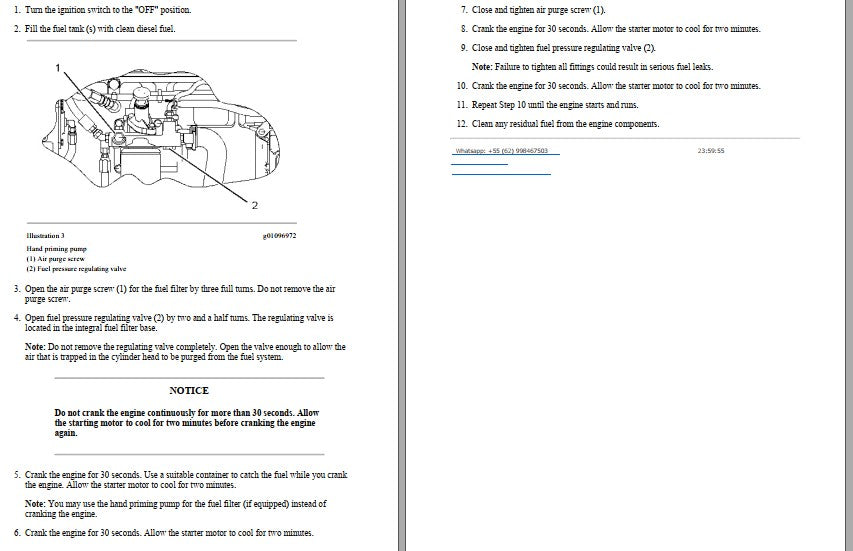

Sistema de Combustível: Priming pump, procedimento de sangria (air purge), ajuste do fuel pressure regulating valve, especificações de torque do sistema de injeção e procedimentos de partida após manutenção.

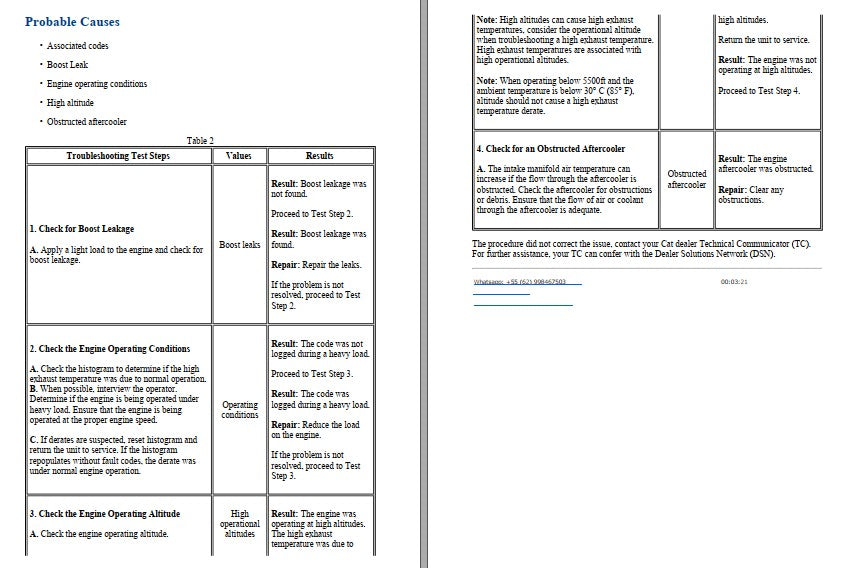

Diagnóstico: Tabelas estruturadas de troubleshooting (Test Steps / Values / Results) com causas prováveis e resultados esperados, diagnóstico de alta temperatura de exaustão, verificação de boost leakage, análise de condições operacionais, altitude e obstruções no aftercooler.
Especificações e Torques: Valores de torque dos parafusos do bloco e mancais principais, parafusos do front housing, especificações de aplicação de Loctite (271 vermelho e 587 ultra blue), folgas e ajustes do virabrequim, end play do crankshaft com thrust plates.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

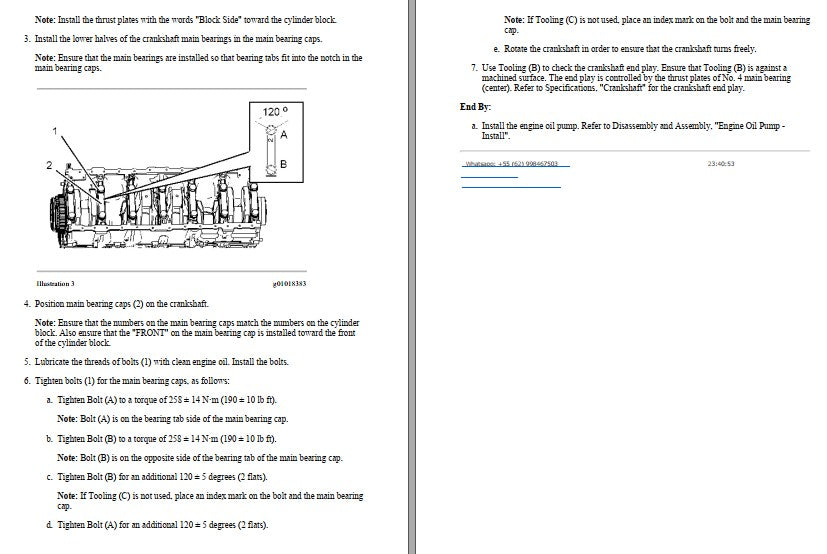

- Torque parafusos principais do mancal (A e B): 258 ± 14 N·m (190 ± 10 lb·ft) + giro adicional de 120° ± 5° (2 flats)

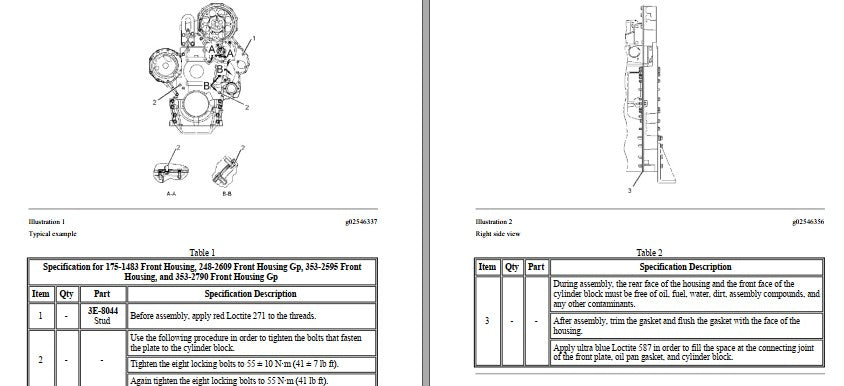

- Torque parafusos do front housing: 55 ± 10 N·m (41 ± 7 lb·ft)
- Torque flat head screws da cobertura traseira: 6 ± 1 N·m (53 ± 9 lb·in)
- Aplicação de Loctite vermelho 271 nas roscas dos studs (ex.: 3E-8044)
- Aplicação de Loctite Ultra Blue 587 na face frontal do bloco para vedação
- Peso aproximado do camshaft (referência para içamento seguro): 39 kg (86 lb)
- Cranking máximo: 30 segundos com 2 minutos de resfriamento do motor de partida entre tentativas
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com motores Caterpillar e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O manual traz os torques do Motor C18?
Sim, inclui tabelas completas de torque. Exemplos extraídos: parafusos principais do mancal a 258 ± 14 N·m + giro adicional de 120° (2 flats), parafusos do front housing a 55 ± 10 N·m e flat head screws a 6 ± 1 N·m, com indicação dos pontos de aplicação de Loctite 271 e 587.
Tem procedimentos de diagnóstico?
Sim, os procedimentos de diagnóstico guiam você passo a passo até encontrar a origem do problema.
Manual e catálogo são a mesma coisa?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
Acesse todos os manuais de serviço Caterpillar que temos disponíveis.
📱 WhatsApp: (62) 998467503
✉️ E-mail: contato@catalogoeservico.com.br
