Descrição
Manual de Serviço Motor Caterpillar 3056E — arquivo digital em PDF com 812 páginas em Inglês. Inclui procedimentos de reparo, diagnóstico, especificações técnicas e esquemas elétricos/hidráulicos.
Referências oficiais: RENR2401-06 (Specifications) e RENR2400-06 (Disassembly and Assembly), com publicação original em 2006 e última atualização em 2017. Aplicável aos motores 3056E ENGINE - MACHINE série CPT0001-UP e 3056E INDUSTRIAL ENGINE série 3560001-UP, utilizados nas máquinas Caterpillar Built Machines. Inclui tabelas completas de torque, valores de folga, especificações de virabrequim e árvore de comando, vistas explodidas com numeração de componentes e fotos reais de cada procedimento. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 3056E
- Tipo: Motor (Industrial / Built Machines)
- Páginas: 812
- Tamanho: 54.9 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referências: RENR2401-06 (Specifications) / RENR2400-06 (Disassembly and Assembly)
- Publicação: 01/2006 — atualizado em 03–04/2017
- Séries: 3056E ENGINE - MACHINE: CPT0001-UP / 3056E INDUSTRIAL ENGINE: 3560001-UP
Procedimentos e Sistemas Cobertos
Especificações gerais do motor, sistema de combustível e injeção, sistema de lubrificação, sistema de arrefecimento, cabeçote e válvulas, verificação e ajuste de folga de válvulas (valve lash check / adjustment), árvore de comando (camshaft) e arruela de encosto, virabrequim e mancais principais (main bearings), verificação de end play do virabrequim, polia do virabrequim e amortecedor de vibração (crankshaft pulley / vibration damper), biela e pistão, bomba d'água e fan drive, correias em V (V-Belts), sistema elétrico do motor, e procedimentos completos de desmontagem e montagem (Disassembly and Assembly) com torques e tolerâncias.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

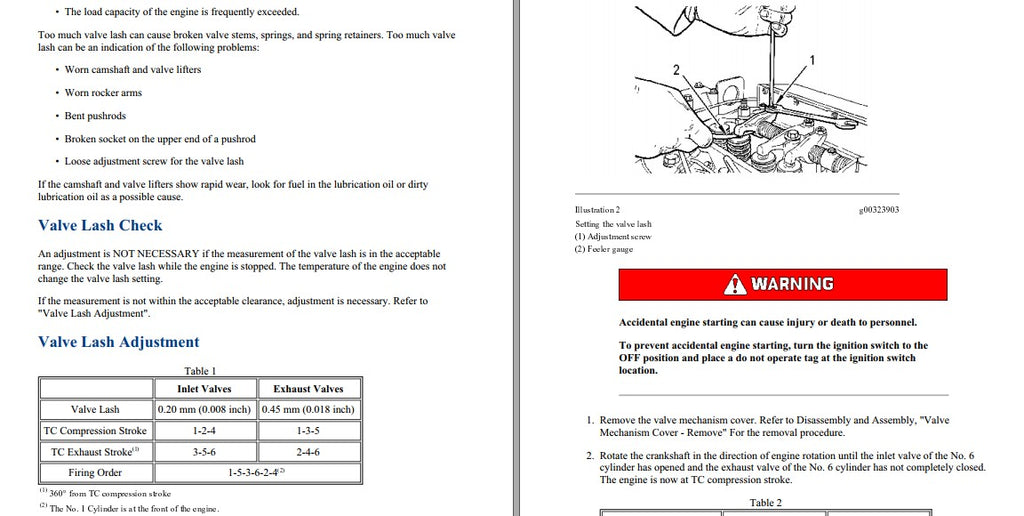

- Folga de válvulas — admissão: 0,20 mm (0,008 in) / escape: 0,45 mm (0,018 in)
- Ordem de injeção (firing order): 1-5-3-6-2-4

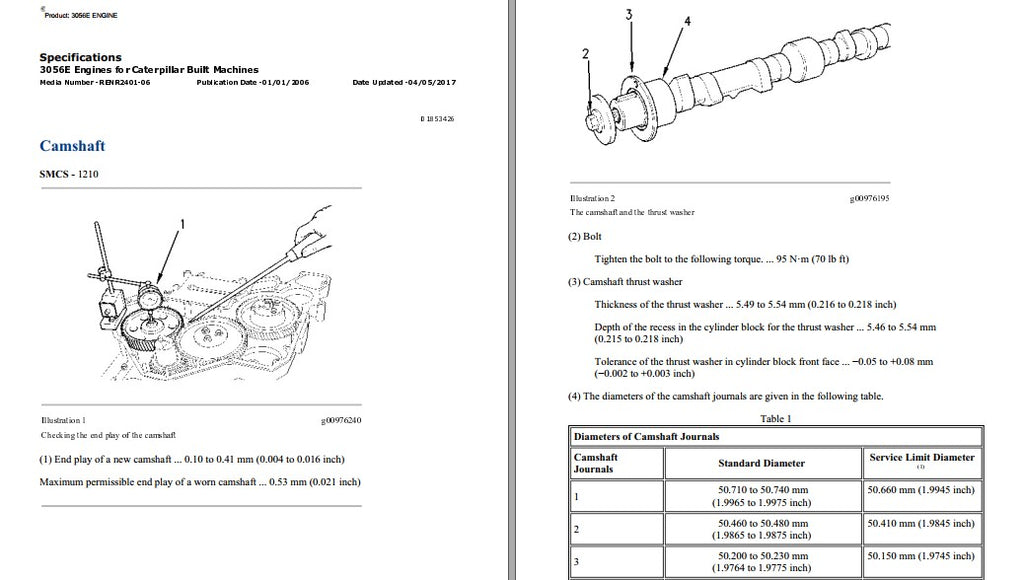

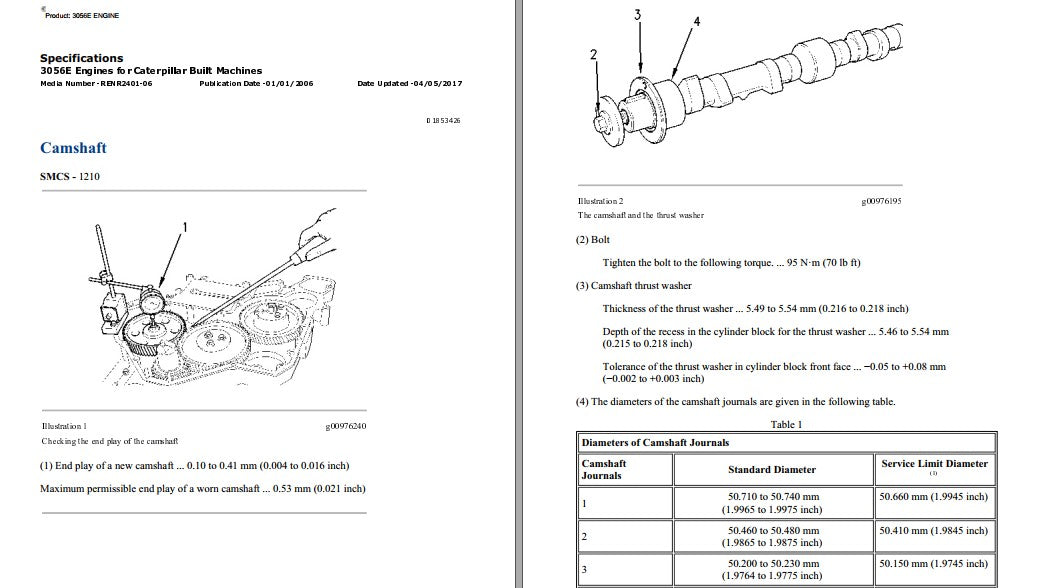

- End play de árvore de comando nova: 0,10 a 0,41 mm (0,004 a 0,016 in) — limite de serviço: 0,53 mm (0,021 in)
- Diâmetro do munhão #1 da árvore de comando: 50,710 a 50,740 mm — limite de serviço: 50,660 mm (1,9945 in)
- Espessura da arruela de encosto da árvore de comando: 5,49 a 5,54 mm (0,216 a 0,218 in)
- Torque do parafuso da arruela de encosto: 95 N·m (70 lb ft)

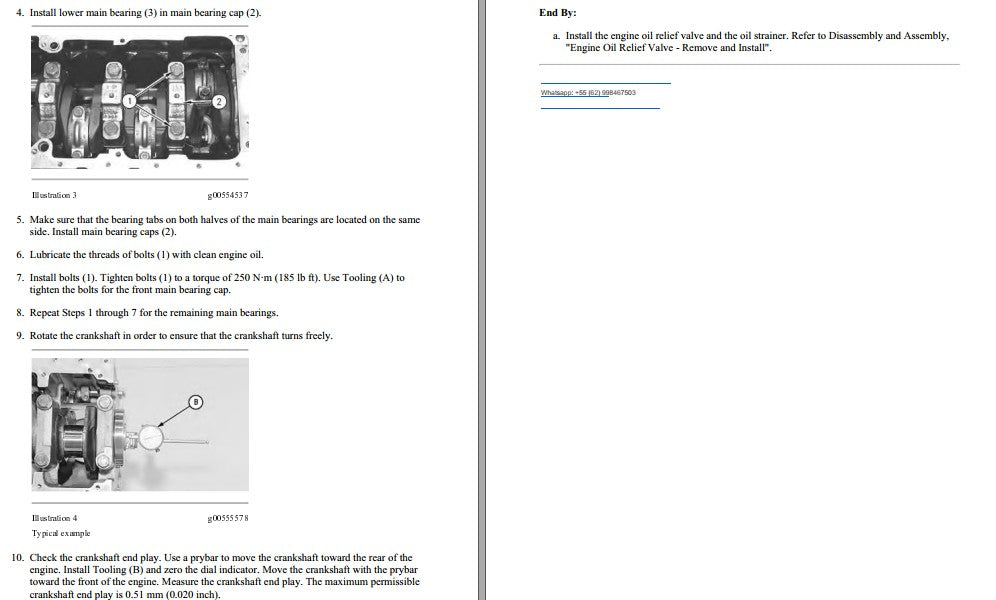

- Torque dos parafusos do mancal principal do virabrequim: 250 N·m (185 lb ft)
- End play máximo do virabrequim: 0,51 mm (0,020 in)

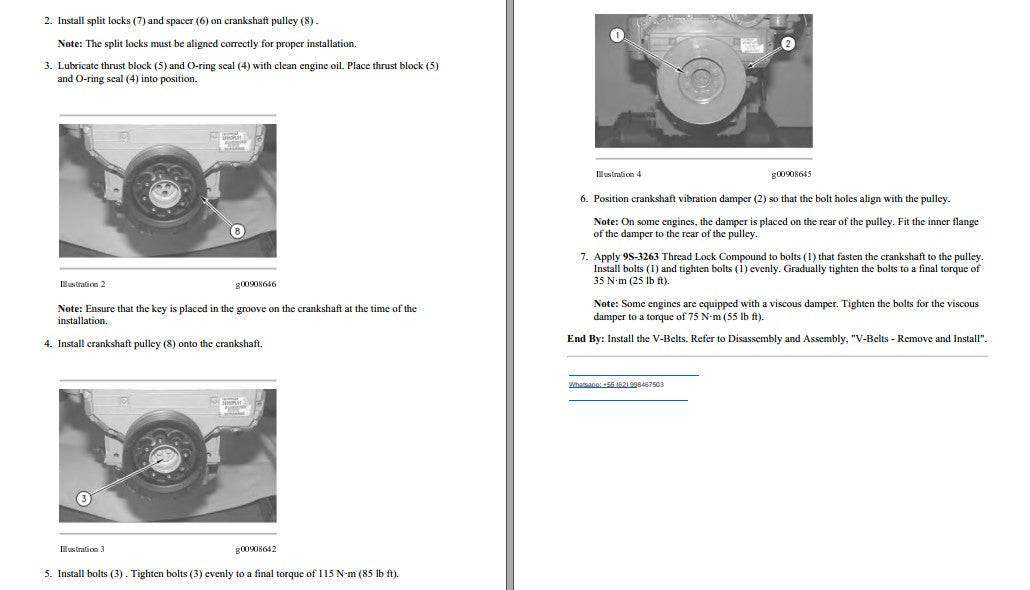

- Torque dos parafusos da polia do virabrequim: 115 N·m (85 lb ft) — pré-aperto inicial 35 N·m (25 lb ft) com composto 9S-3263 Thread Lock

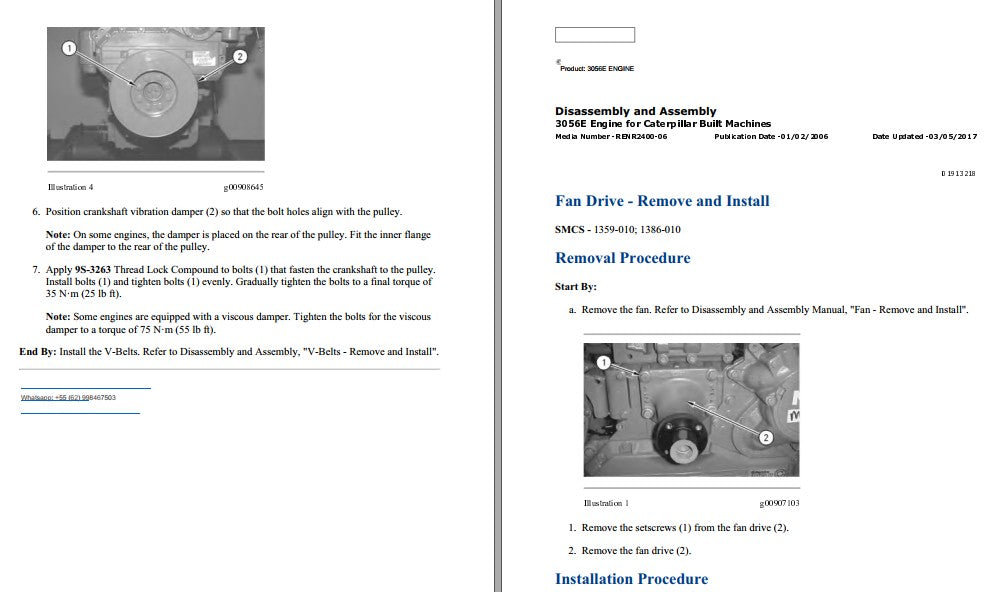

- Torque do amortecedor viscoso: 75 N·m (55 lb ft)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O manual tem valores de torque?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante. Exemplos extraídos: parafusos do mancal principal 250 N·m (185 lb ft), polia do virabrequim 115 N·m (85 lb ft) e amortecedor viscoso 75 N·m (55 lb ft).
Inclui diagramas e ilustrações dos sistemas?
Sim, contém vistas explodidas dos componentes principais, fotos reais de cada etapa e ilustrações com identificação numerada de peças para desmontagem e montagem corretas.
Este manual é completo?
Sim, o manual abrange todos os sistemas e procedimentos de serviço do motor 3056E, conforme documentação oficial Caterpillar. São 812 páginas que reúnem o volume de Specifications (RENR2401-06) e Disassembly and Assembly (RENR2400-06).
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Veja também outros manuais de serviço Caterpillar disponíveis em nosso catálogo.
