Descrição

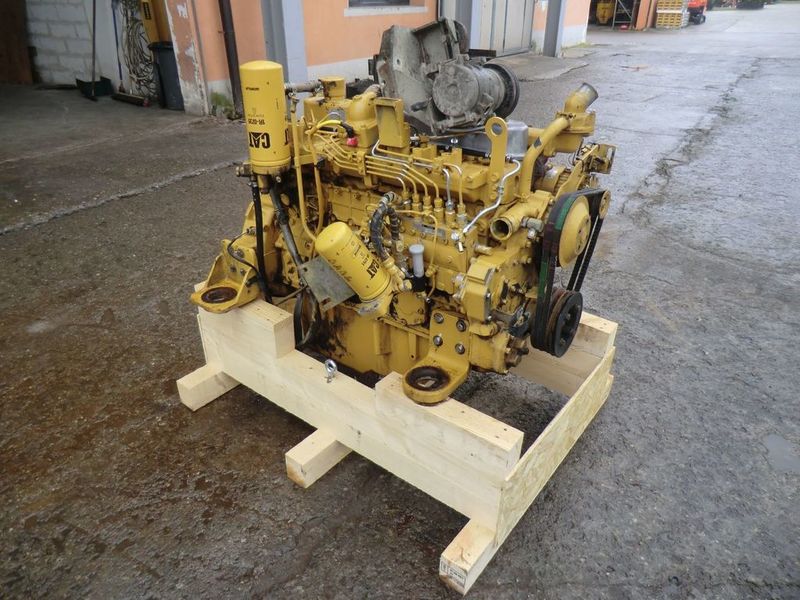

Manual de Serviço Motor Caterpillar 3066 — documentação técnica oficial em PDF com 946 páginas, idioma Inglês. Contém todos os procedimentos de reparo, especificações técnicas e diagramas para manutenção correta.
Referência oficial: SENR5545-18. Cobre os motores 3064 e 3066 instalados em máquinas Caterpillar das séries MAE0001-UP e 7JK0001-UP. Inclui tabelas detalhadas de tolerâncias do virabrequim e cabeçote, pressões de abertura dos injetores por número de bico e valores de torque para os conjuntos de distribuição e balancins. Ilustrações numeradas acompanham cada procedimento para facilitar a execução dos reparos. Formato PDF pesquisável para localização rápida por sistema ou componente.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 3064 / 3066
- Tipo: Motor para Máquinas
- Páginas: 946
- Tamanho: 69,6 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: SENR5545-18
- Série: MAE0001-UP, 7JK0001-UP
Procedimentos e Sistemas Cobertos
Especificações e montagem do virabrequim, cabeçote e retificação, sistema de injeção e bicos injetores, conjunto de distribuição e engrenagem distribuidora, eixo de balancins e válvulas, sistema de lubrificação, sistema de arrefecimento, bloco do motor e camisas, diagnóstico e tolerâncias de desgaste.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

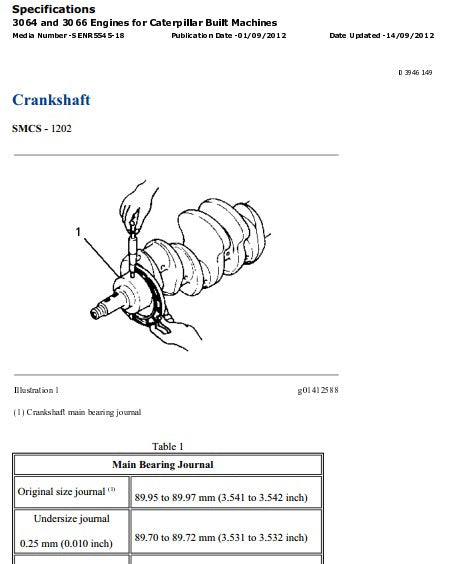

- Mancal principal do virabrequim (original): 89,95 a 89,97 mm (3.541 a 3.542 pol.)
- Mancal principal submedida 0,25 mm: 89,70 a 89,72 mm (3.531 a 3.532 pol.)

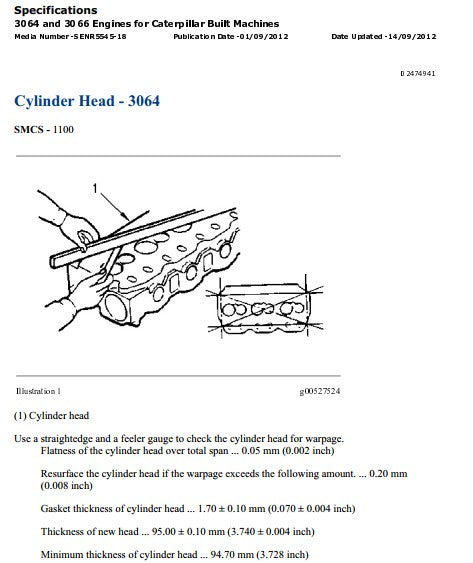

- Planicidade máxima do cabeçote: 0,05 mm — retificar se deformação ultrapassar 0,20 mm
- Espessura mínima do cabeçote após retífica: 94,70 mm (3.728 pol.)
- Pressão de abertura dos injetores (3064 e 3066): 22,1 a 23,1 MPa (3.205 a 3.350 psi)

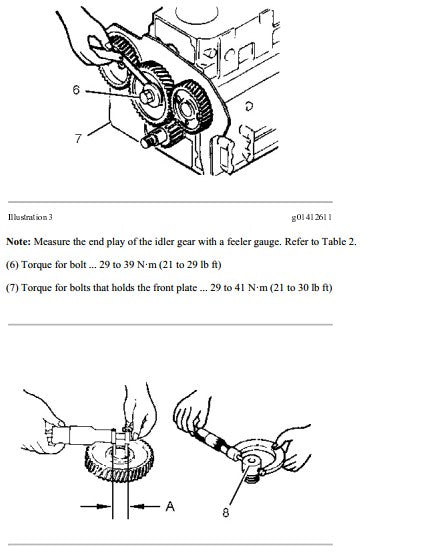

- Torque do parafuso da engrenagem distribuidora: 29 a 39 N·m (21 a 29 lb ft)

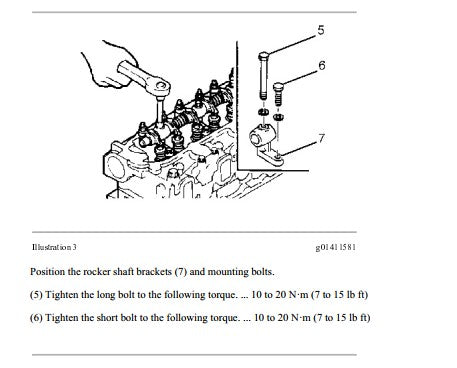

- Torque dos parafusos do suporte do eixo de balancins: 10 a 20 N·m (7 a 15 lb ft)
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Caterpillar e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
Vem com diagramas dos sistemas?
Sim, todos os sistemas têm diagramas detalhados que mostram o fluxo de sinais elétricos e óleo hidráulico.
O manual traz as pressões de abertura dos injetores?
Sim, inclui tabela completa com pressões por número de bico. Para os motores 3064 e 3066, a pressão de abertura varia de 22,1 a 23,1 MPa (3.205 a 3.350 psi), conforme o bico utilizado.
Qual a diferença para o catálogo de peças?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
