Descrição
Manual de Serviço Motor Caterpillar 3056 — arquivo digital em PDF com 719 páginas em Inglês. Inclui procedimentos de reparo, diagnóstico, especificações técnicas e esquemas elétricos/hidráulicos.
Publicação oficial Caterpillar de 2002, aplicável a quatro configurações distintas do motor 3056: Engine - Machine (série 8XJ0001-UP), Gen Set Engine (3GW0001-UP), Generator Set (SNX0001-UP) e Marine Engine (CKS0001-UP). Traz procedimentos completos de instalação e remoção do virabrequim, comando de válvulas, bomba de óleo, flywheel housing, coletores de admissão e escape, com fotografias detalhadas de cada etapa, vistas dos componentes numerados e diagrama de sequência numérica de aperto dos parafusos do coletor de escape. Inclui tabelas de torque por classe de parafuso (8.8 e 10.9), tabela de ferramentas requeridas (como o Link Bracket 138-7574) e indicação de compostos químicos específicos como o 4C-9507 Retaining Compound. PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 3056
- Tipo: Motor (Engine)
- Páginas: 719
- Tamanho: 41.1 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Data de publicação: 2002
- Aplicações cobertas: 3056 Engine - Machine, Gen Set Engine, Generator Set e Marine Engine
- Series: 8XJ0001-UP / 3GW0001-UP / SNX0001-UP / CKS0001-UP
Procedimentos e Sistemas Cobertos

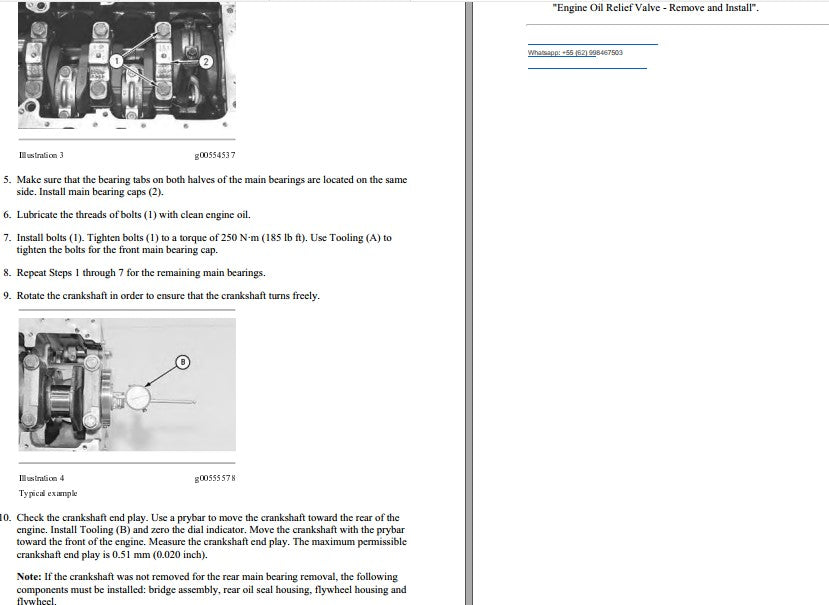

Bloco e Virabrequim: remoção e instalação do virabrequim, instalação das capas de mancal principais, lubrificação e aperto sequencial dos parafusos com torque controlado, verificação da folga axial (end play) com relógio comparador, montagem do bridge assembly, alojamento do retentor traseiro, flywheel housing e volante.

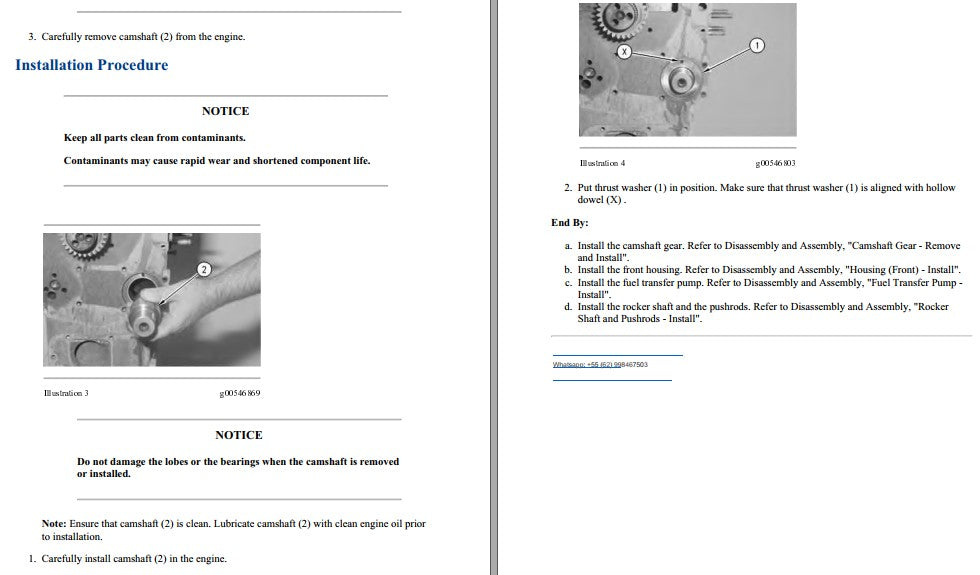

Distribuição: remoção e instalação da árvore de comando (camshaft), engrenagem do comando, alinhamento da arruela de encosto com pino guia oco (hollow dowel), engrenagem intermediária (idler gear), housing dianteiro com verificação de backlash entre engrenagens.

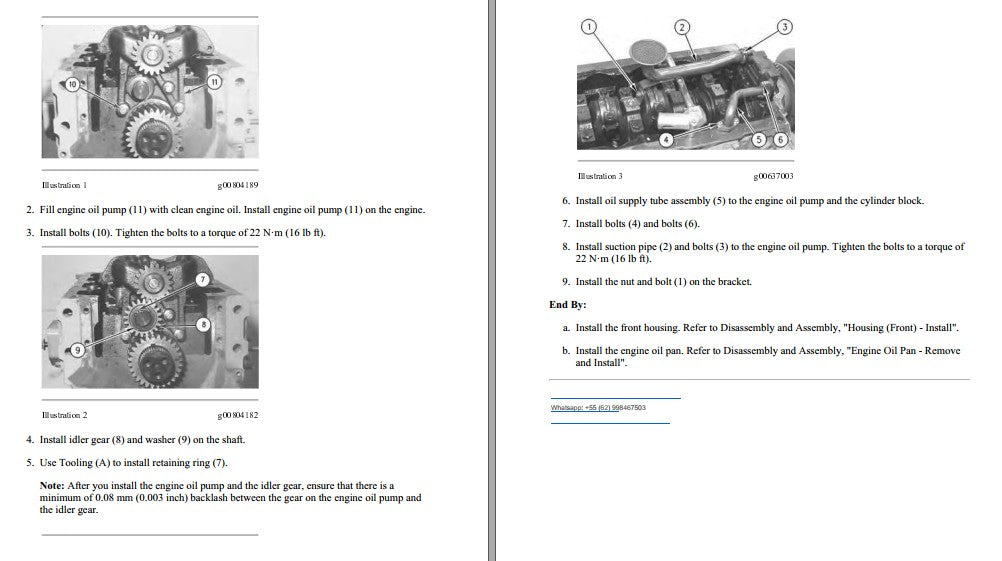

Lubrificação: bomba de óleo do motor com aperto controlado, tubo de sucção, tubo de alimentação de óleo, válvula de alívio (oil relief valve) e cárter (engine oil pan).
Cabeçote e Trem de Válvulas: eixo dos balancins (rocker shaft) e tuchos (pushrods), inspeção e instalação de juntas do coletor.

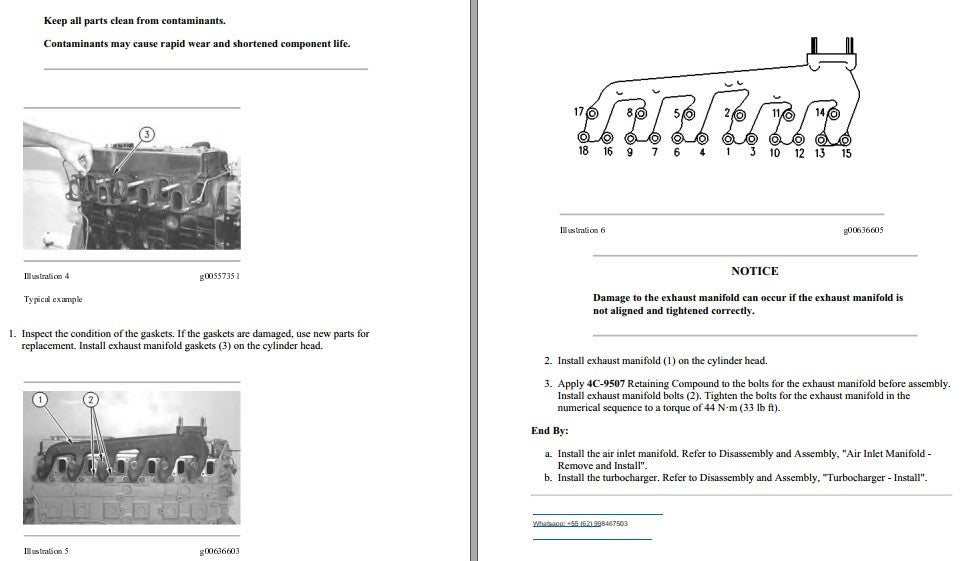

Admissão, Escape e Sobrealimentação: coletor de admissão (air inlet manifold), coletor de escape (exhaust manifold) com aplicação de composto retentor 4C-9507 e aperto em sequência numerada, turbocompressor.
Combustível: bomba de transferência de combustível (fuel transfer pump).
Partida: motor de partida elétrico (electric starting motor) e flywheel.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque do parafuso da capa de mancal principal dianteiro: 250 N·m (185 lb ft)
- Folga axial máxima permitida do virabrequim: 0,51 mm (0.020 inch)
- Backlash mínimo entre engrenagem da bomba de óleo e idler gear: 0,08 mm (0.003 inch)
- Torque dos parafusos da bomba de óleo e do tubo de sucção: 22 N·m (16 lb ft)
- Torque dos parafusos do coletor de escape: 44 N·m (33 lb ft) — com composto retentor 4C-9507

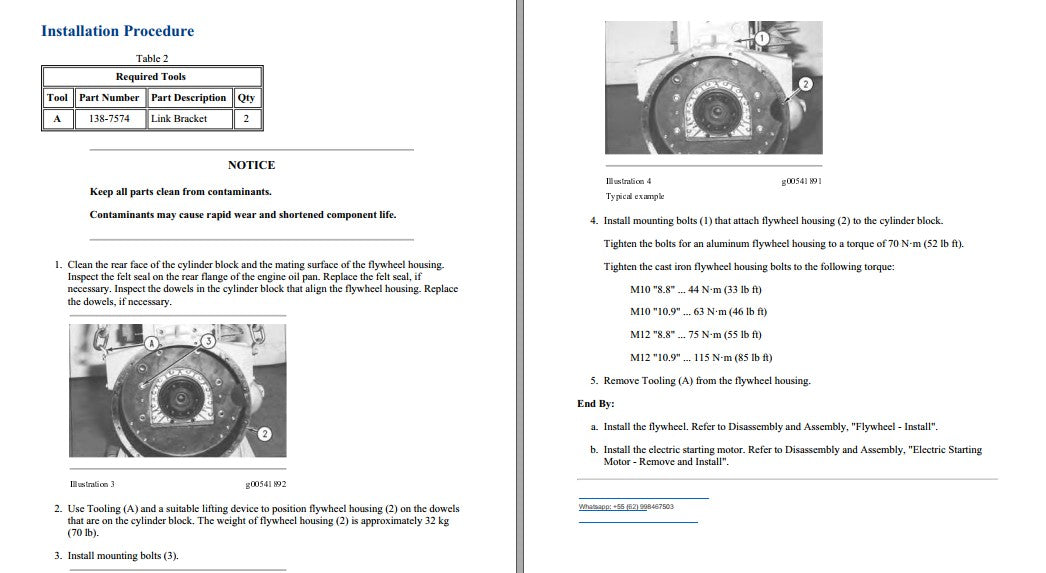

- Torque do flywheel housing em alumínio: 70 N·m (52 lb ft)
- Torque do flywheel housing em ferro fundido — M10 "8.8": 44 N·m / M10 "10.9": 63 N·m / M12 "8.8": 75 N·m / M12 "10.9": 115 N·m
- Ferramenta especial requerida em vários procedimentos: 138-7574 Link Bracket (Qty 2)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O manual traz os torques específicos para o motor 3056?
Sim, inclui tabela completa de torques. Exemplos reais presentes no manual: capa de mancal principal dianteiro 250 N·m, parafusos do coletor de escape 44 N·m (com composto 4C-9507) e parafusos da bomba de óleo 22 N·m.
Inclui diagramas elétricos?
Sim, o manual inclui esquemas elétricos e hidráulicos detalhados que facilitam diagnóstico e identificação de componentes.
Este manual é completo?
Sim, o manual abrange todos os sistemas e procedimentos de serviço do modelo, conforme documentação oficial do fabricante.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Veja também outros manuais de serviço Caterpillar disponíveis em nosso catálogo.
