Descrição

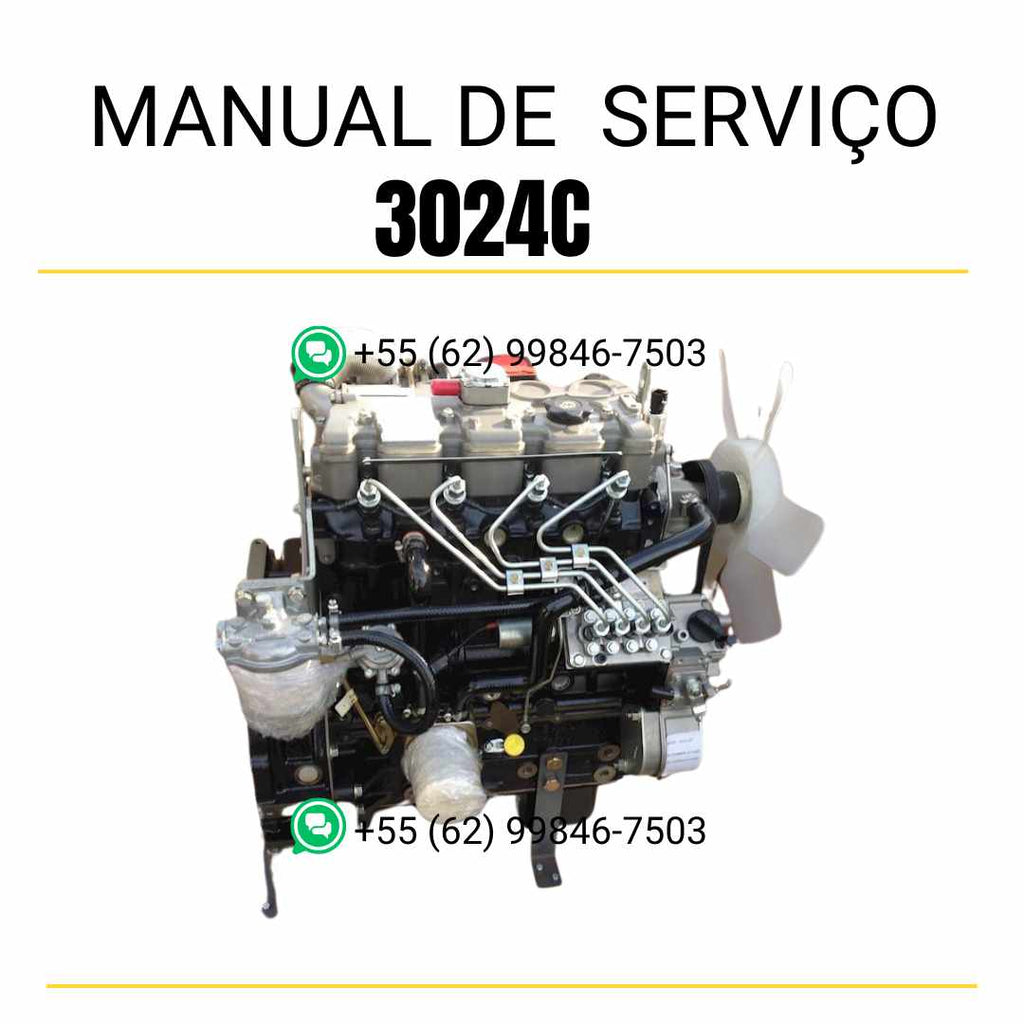

Manual de Serviço Caterpillar Motor 3024C — publicação técnica em formato PDF com 1094 páginas em inglês. Procedimentos de reparo, especificações de fábrica e diagramas dos sistemas do motor 3024C aplicado às minicarregadeiras Caterpillar Built. Apoia o diagnóstico assertivo e o reparo seguindo o procedimento Caterpillar original.
Referência oficial: SENR5005-03 (Systems Operation 3024C e C1.1), SENR5004-02 (Specifications), SENR5006-04 (Testing and Adjusting), RENR4895-04 (Disassembly and Assembly) e suplementos KENR6946/6947/6948 (publicações Caterpillar SIS, edições 2003-2007). Cobre o motor 3024C utilizado em minicarregadeiras 216B, 226B, 232B, 242B e suas versões B2, equipadas com motor de família Shibaura — fornecedor original Caterpillar para a faixa de baixa cilindrada. Inclui especificações dimensionais do bloco e cabeçote, esquemas elétricos do motor, vistas explodidas dos conjuntos rotativos, tabelas de torque por sistema e fluxogramas de diagnóstico para combustível, lubrificação e arrefecimento.
Benefícios do Manual de Serviço Caterpillar 3024C
- ✅ Manual Caterpillar 3024C em formato PDF universal
- ✅ Abre em qualquer dispositivo: PC, tablet, celular
- ✅ Pode ser impresso totalmente ou apenas as páginas necessárias
- ✅ 1094 páginas com procedimentos passo a passo e diagramas
- ✅ Busca textual rápida por procedimento ou número de peça
- ✅ Acesso vitalício e reentrega sem custo adicional
- ✅ Suporte por WhatsApp em horário comercial
Especificações do Manual Caterpillar 3024C
- Marca: Caterpillar
- Modelo do motor: 3024C (e C1.1)
- Tipo: Motor diesel para minicarregadeiras
- Páginas: 1094
- Tamanho: 47 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referências: SENR5004-02, SENR5005-03, SENR5006-04, RENR4895-04
- Origem: Caterpillar SIS (Service Information System)
- Edição: 2003-2007
- Aplicação: Minicarregadeiras 216B, 226B, 232B, 242B (e B2)
- Família: Caterpillar Built Machines (Shibaura)
Reparos do Motor Caterpillar 3024C Documentados no Manual
Bloco e cabeçote: systems operation do motor 3024C, especificações dimensionais do bloco sem camisa (cylinder walls honed), assentos e guias de válvulas removíveis, junta de cabeçote, procedimentos de torque e sequência de aperto.
Pistões, bielas e virabrequim: remoção e reinstalação, bedplate de mancais com aresta chanfrada, pino de pistão off-center, anéis (dois de compressão e um raspador), bielas com marcação de identificação por cilindro.
Sistema de combustível: bomba de injeção, governador, bicos injetores, testes de pressão de abertura, tubulações e procedimentos de sangria do sistema.
Lubrificação e arrefecimento: bomba de óleo, válvula reguladora, filtro de óleo, ventilação positiva do cárter (open breather assembly), bomba d'água, termostato e radiador.
Sistema elétrico do motor: partida, alternador, sensores, plugs aquecedores (glow plugs), esquemas elétricos e pontos de aterramento referentes ao 3024C.
Testes, ajustes e diagnóstico: regulagem da folga de válvulas, ajuste de bicos injetores, verificação de compressão, calibração da bomba injetora e fluxogramas de troubleshooting.
Especificações de Fábrica do Caterpillar 3024C
Entre as especificações listadas no documento:
- Folga de válvulas (admissão e escape): 0,2 ± 0,05 mm (0.008 ± 0.0020 inch) com o motor frio
- Limite de serviço da folga (válvula de escape): 0,25 mm (0.010 inch); limite máximo após uso: 0,50 mm (0.020 inch)
- Torque do parafuso da capa do mancal principal do virabrequim: 52 N·m (38 lb ft)
- Torque das porcas da biela: 52 N·m (38 lb ft) — para variante 3011C: 32 N·m (24 lb ft)
- Torque dos parafusos do cabeçote: 101 N·m (75 lb ft)
- Torque dos parafusos da placa retentora do comando: 11 N·m (95 lb in)
- Pressão de abertura dos bicos injetores: bico 1 — 14707 kPa (2133 psi); bico 2 — 11769 kPa (1707 psi)
- Indicador de desgaste do sistema: variação súbita de 70 kPa (10 psi) na pressão de óleo exige investigação
Quem se Beneficia do Manual Caterpillar 3024C
Documentação direcionada a oficinas mecânicas, autônomos e equipes de manutenção que atendem minicarregadeiras Caterpillar 216B, 226B, 232B e 242B em operação na construção civil, paisagismo e demolição leve. Útil também para retíficas de motores diesel compactos.
Manual de Serviço vs Catálogo de Peças Caterpillar 3024C
Este manual de serviço do Caterpillar 3024C é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja os catálogos de peças Caterpillar disponíveis no acervo.
Perguntas e Respostas — Manual Caterpillar 3024C
O manual de serviço Caterpillar 3024C é em português?
O manual 3024C está em inglês. Vale destacar que valores de torque, pressão e folga seguem padrão internacional — qualquer mecânico capacitado entende as especificações independentemente do idioma. As referências SENR5005-03 e RENR4895-04 seguem a nomenclatura técnica Caterpillar.
Este manual cobre o motor C1.1 também?
Sim, a publicação Systems Operation SENR5005-03 abrange tanto o 3024C quanto o C1.1 — são motores da mesma família Caterpillar Built. Procedimentos de desmontagem e ajuste são compartilhados, com notas pontuais quando há divergência (por exemplo, torque das porcas da biela difere para a variante 3011C).
Qual a folga de válvulas correta do 3024C?
Conforme o manual, a folga de válvulas de admissão e escape é 0,2 ± 0,05 mm (0.008 ± 0.0020 inch) medida com o motor frio. O limite de serviço é 0,25 mm para escape antes do reajuste, e 0,50 mm como limite máximo para substituição.
Garantias e Suporte — Manual Caterpillar 3024C
Seu manual Caterpillar 3024C vem com:
- ⚡ Entrega em minutos após confirmação do pagamento
- 💬 Suporte humano via WhatsApp para qualquer questão
- ♾️ Acesso para sempre ao arquivo comprado
- 🔄 Reentrega gratuita sempre que precisar
- 🔒 Pagamento protegido em ambiente seguro
- 📋 Material técnico do fabricante
