Descrição
Manual de Serviço Mini Carregadeira Caterpillar 226B — arquivo PDF com 3.264 páginas em Inglês, cobrindo todos os sistemas com procedimentos originais e especificações de fábrica.

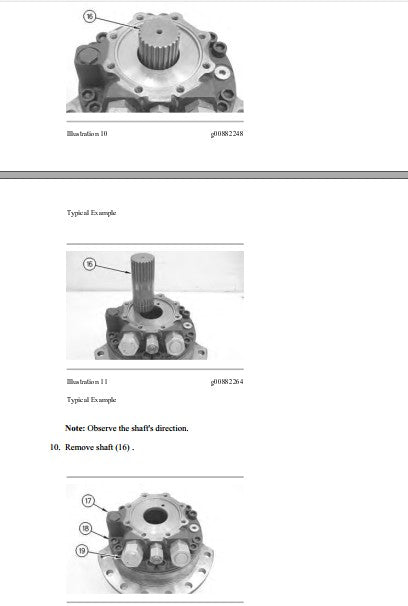

Cobre mini carregadeiras da série MJH0001-UP, equipadas com motor 3024C. Inclui diagramas elétricos com identificação de circuitos por código MID/CID/FMI, vistas explodidas numeradas e fotos de procedimentos passo a passo de montagem e desmontagem. O manual traz tabelas completas de torque, tolerâncias dimensionais com limites de serviço e especificações de pressão do sistema de injeção e hidráulico. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 226B
- Tipo: Mini Carregadeira
- Motor: 3024C
- Série: MJH0001-UP
- Páginas: 3.264
- Tamanho: 161,5 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Transmissão, conversor de torque, motor e sistemas auxiliares, sistema hidráulico, implementos e braços de levante, eixos e diferencial, direção, freios, sistema elétrico e diagnóstico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

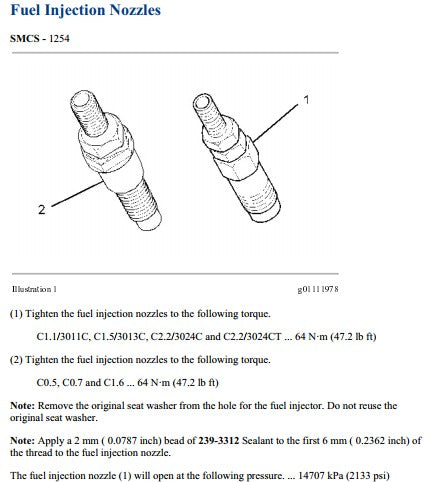

- Torque dos bicos injetores (C2.2/3024C e C2.2/3024CT): 64 N·m (47.2 lb ft)
- Pressão de abertura dos bicos injetores: 14.707 kPa (2.133 psi)

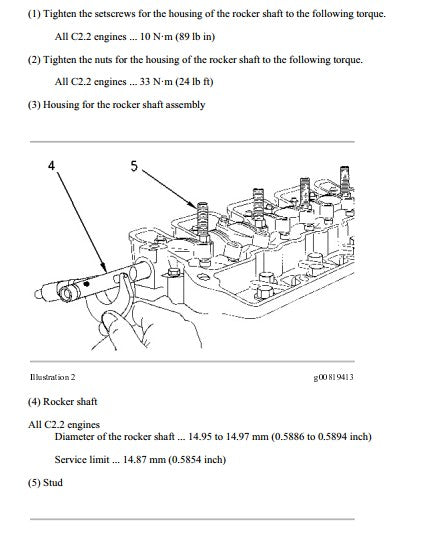

- Torque dos parafusos do suporte do eixo de balancins (C2.2): 10 N·m (89 lb in)
- Torque das porcas do suporte do eixo de balancins (C2.2): 33 N·m (24 lb ft)
- Diâmetro do eixo de balancins: 14,95 a 14,97 mm — limite de serviço: 14,87 mm

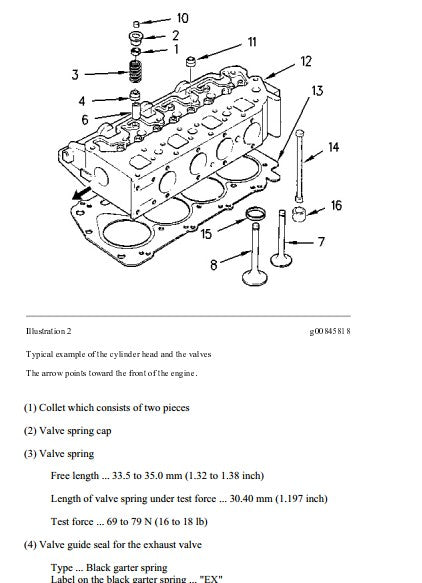

- Comprimento livre da mola de válvula: 33,5 a 35,0 mm — força de teste: 69 a 79 N

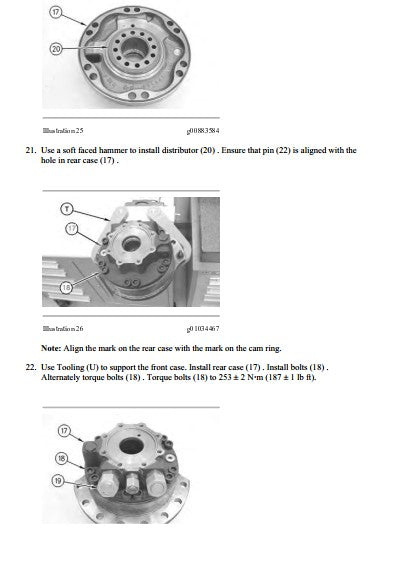

- Torque dos parafusos do case traseiro: 253 ± 2 N·m (187 ± 1 lb ft)

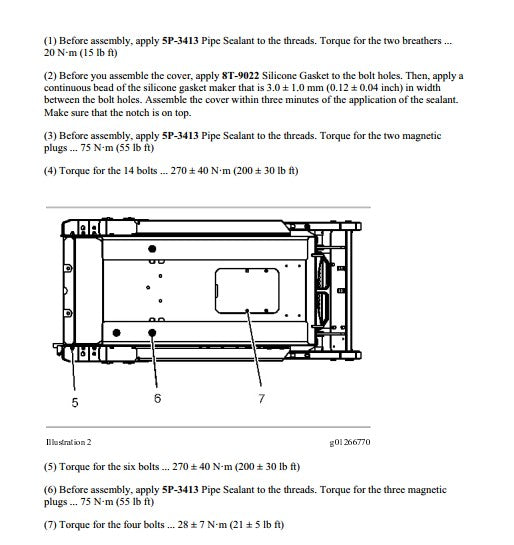

- Torque dos parafusos principais da tampa: 270 ± 40 N·m (200 ± 30 lb ft)

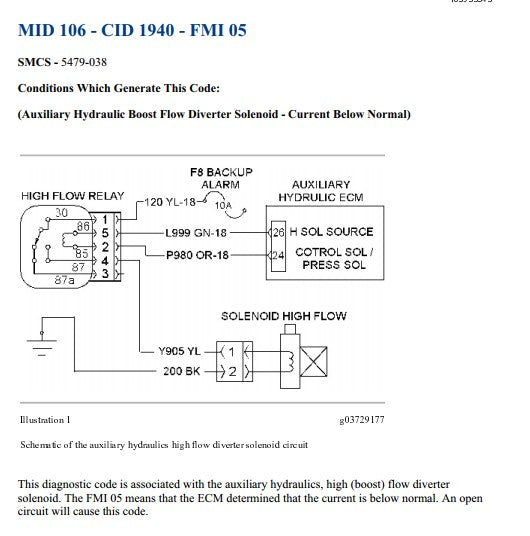

- Código de falha MID 106 – CID 1940 – FMI 05: Auxiliary Hydraulic Boost Flow Diverter Solenoid (corrente abaixo do normal)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 226B.
Perguntas Frequentes
O que vou encontrar neste documento?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
Tem as tolerâncias e ajustes?
Sim, o manual traz tabelas completas de torque, tolerâncias e valores de referência para cada sistema.
O manual inclui diagnóstico de falhas elétricas e hidráulicas?
Sim, contém tabela de códigos MID/CID/FMI com diagrama elétrico de cada circuito — por exemplo, o código MID 106 – CID 1940 – FMI 05 vem acompanhado do esquema completo do circuito do solenoide de alta vazão hidráulica auxiliar.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
Veja também outros manuais de serviço Caterpillar disponíveis em nosso catálogo.
📱 WhatsApp: (62) 998467503
✉️ E-mail: contato@catalogoeservico.com.br
