Descrição
Manual de Serviço Mini Carregadeira Caterpillar 232B — referência técnica completa em PDF com 2.904 páginas em Inglês. Apresenta cada procedimento com instruções passo a passo, especificações e diagramas detalhados.
Referência oficial KENR8815-00, publicação original de dezembro de 2007. Aplicável à Mini Carregadeira Caterpillar 232B da série SCH02475-UP equipada com motor 3024C, com cobertura complementar dos seriais BXM4225-UP, MJH10575-UP e RLL6800-UP. Inclui diagramas elétricos completos do sistema hidráulico auxiliar com identificação de conectores, pinagem e solenoides (A1/A2), vistas explodidas do chassi e do sistema de tração por corrente (Tandem Drive), fotos passo a passo da montagem e desmontagem da válvula de controle (Control Valve – Work Tool), além de ilustrações detalhadas do cabeçote e do virabrequim do motor. Traz tabelas completas de torque com tolerâncias, folgas de válvulas, end play do virabrequim e procedimentos com aplicação de selantes 5P-3413, 4C-5300 e 81-9022. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 232B
- Tipo: Mini Carregadeira (Skid Steer Loader)
- Motor: 3024C
- Série: SCH02475-UP (cobre também BXM4225-UP, MJH10575-UP, RLL6800-UP)
- Ano: 2007
- Referência: KENR8815-00
- Páginas: 2.904
- Tamanho: 129.5 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos

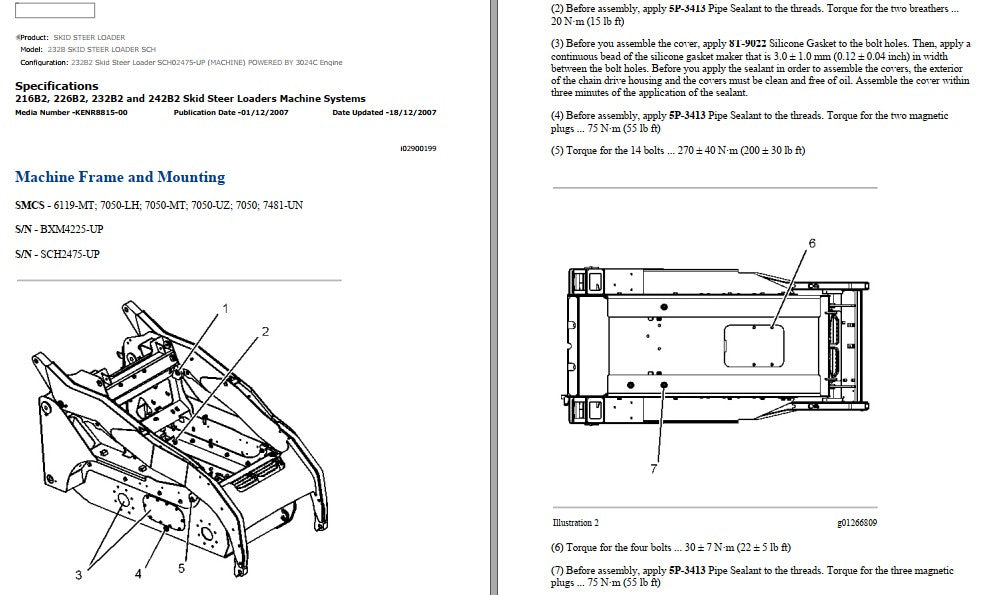

Chassi e Estrutura: Machine Frame and Mounting — procedimentos de desmontagem e montagem do chassi, aplicação de selantes silicone e pipe sealant, torques dos parafusos de fixação e plugues magnéticos.

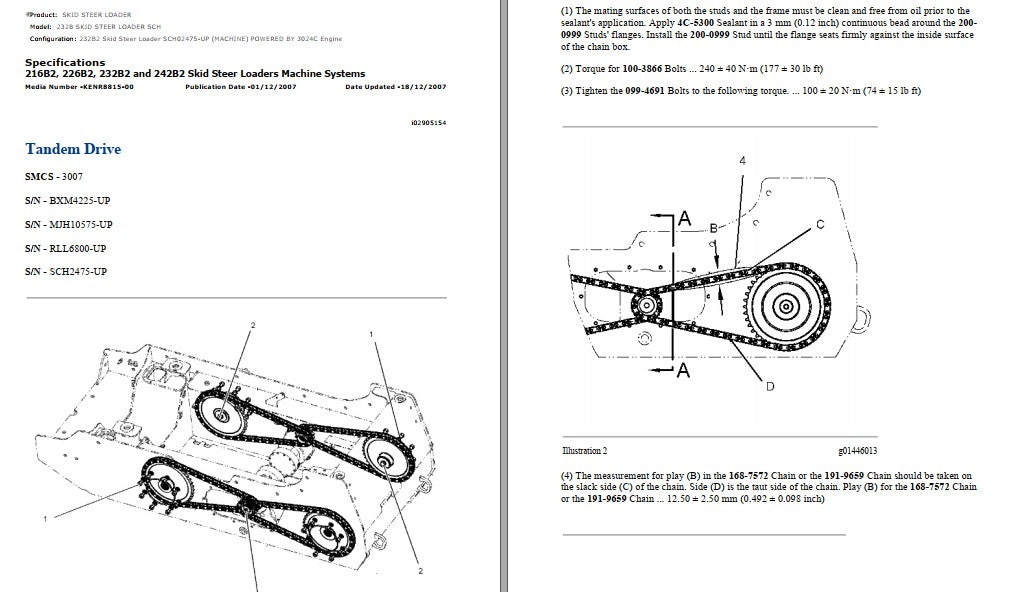

Sistema de Tração: Tandem Drive — procedimentos com as correntes 168-7572 e 191-9659, medição de folga (play), tensionamento, torques dos parafusos 100-3866 e 099-4691 e aplicação do stud 200-0999.

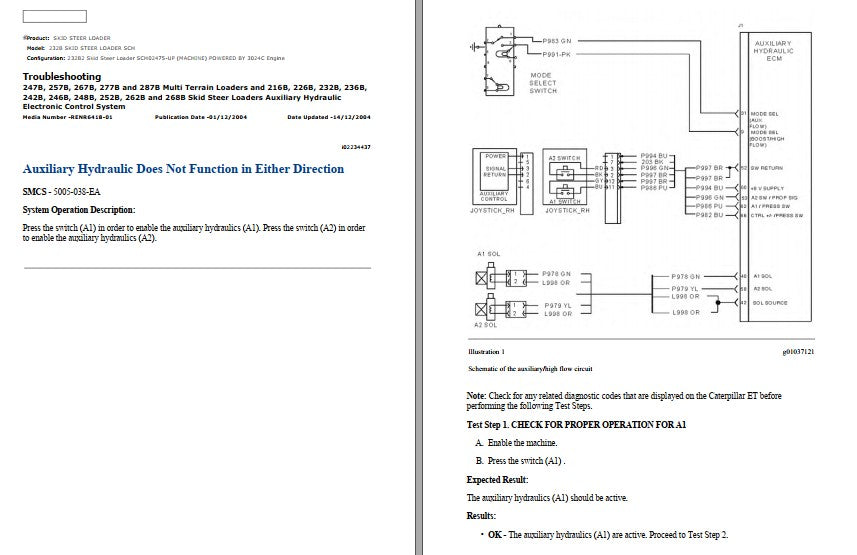

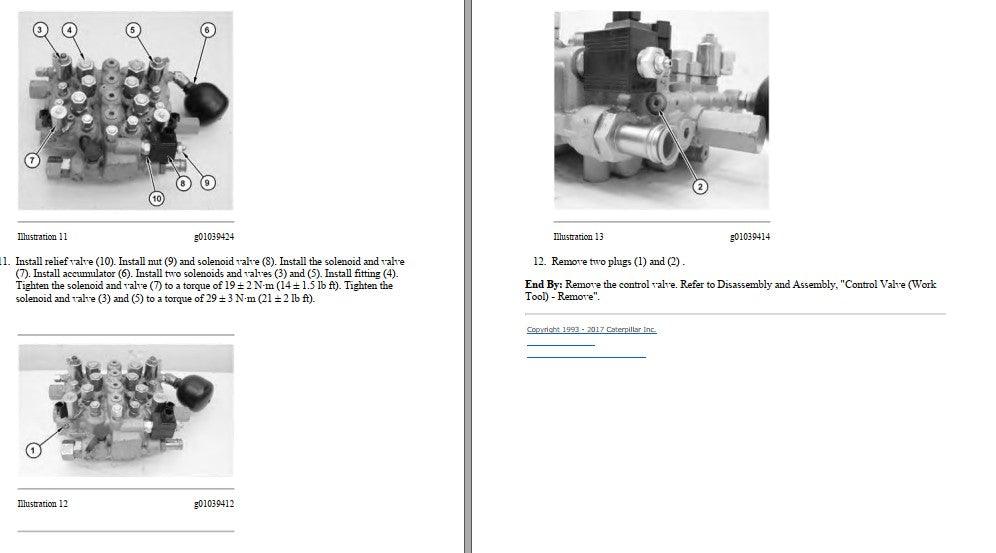

Sistema Hidráulico: Auxiliary Hydraulic — troubleshooting "Does Not Function in Either Direction" com diagramas elétricos da ECM hidráulica auxiliar, teste de switches, solenoides A1/A2 e Mode Select Switch. Control Valve (Work Tool) — Disassembly and Assembly com instalação de válvula de alívio, acumulador, solenoides e fitting.

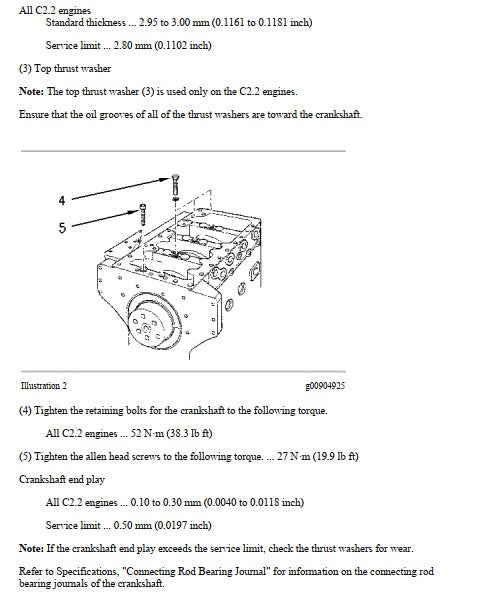

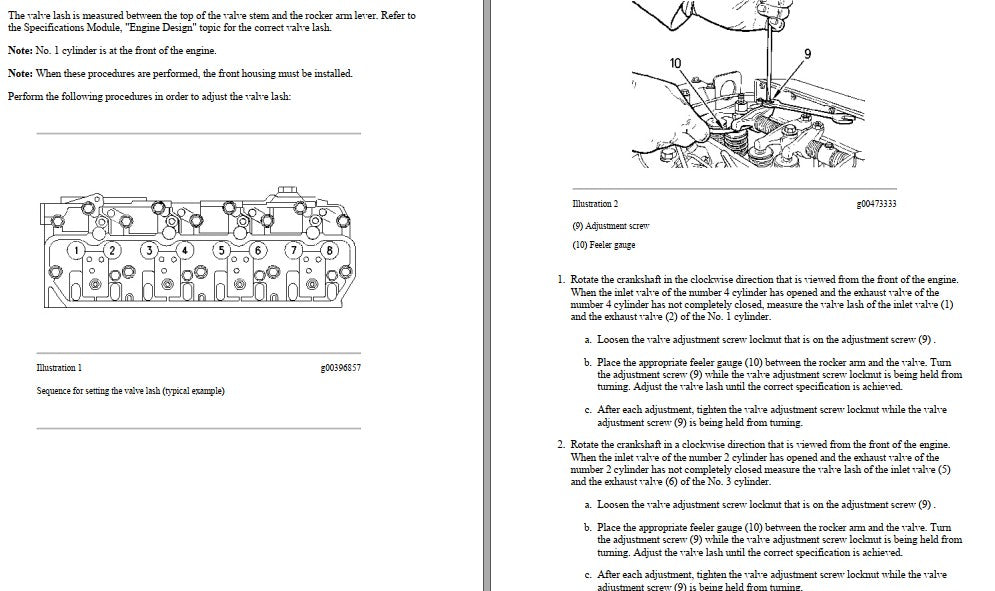

Motor 3024C / C2.2: Valve Lash Adjustment — sequência de ajuste de folga de válvulas por cilindro com uso de feeler gauge. Crankshaft — thrust washers, medição de end play, torques dos parafusos de retenção e parafusos Allen, limites de serviço.
Sistema Elétrico: diagramas de circuito completos com identificação de cores de fios, conectores e códigos de pinagem para diagnóstico com Caterpillar ET.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque dos 14 parafusos do chassi: 270 ± 40 N·m (200 ± 30 lb ft)
- Torque dos parafusos do virabrequim (C2.2): 52 N·m (38.3 lb ft)
- Torque dos parafusos Allen do virabrequim: 27 N·m (19.9 lb ft)
- Torque dos plugues magnéticos: 75 N·m (55 lb ft)
- Torque dos solenoides (3) e (5): 29 ± 3 N·m (21 ± 2 lb ft)
- Torque do solenoide (7): 19 ± 2 N·m (14 ± 1.5 lb ft)
- Torque dos parafusos 100-3866: 240 ± 40 N·m (177 ± 30 lb ft)
- Torque dos parafusos 099-4691: 100 ± 20 N·m (74 ± 15 lb ft)
- Folga das correntes 168-7572 / 191-9659: 12,50 ± 2,50 mm (0.492 ± 0.098 inch)
- End play do virabrequim: 0,10 a 0,30 mm — limite de serviço 0,50 mm
- Espessura do thrust washer superior: 2,95 a 3,00 mm — limite 2,80 mm
- Cordão do silicone 81-9022: 3,0 ± 1,0 mm de largura
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Caterpillar e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 232B.
Perguntas Frequentes
O que vou encontrar neste documento?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual traz os torques e folgas do motor 3024C / C2.2?
Sim, contém tabelas completas de torque e folgas. Exemplos reais do manual: parafusos de retenção do virabrequim 52 N·m (38.3 lb ft), parafusos Allen 27 N·m (19.9 lb ft) e end play do virabrequim de 0,10 a 0,30 mm, com limite de serviço de 0,50 mm.
Preciso do catálogo de peças também?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
