O Manual de Serviço Liebherr TL 441-7 é o documento técnico oficial em PDF, com 646 páginas em inglês, para o manipulador telescópico TL 441-1234 da Liebherr-Werk Telfs. O livro reúne dados técnicos, plano de manutenção e lubrificação, lista de testes e regulagens e a descrição de cada sistema: motor diesel TCD 3.6 L4 de 74 kW, hidráulica de trabalho com bloco Walvoil SDM140, translação hidrostática, direção, freios, sistema elétrico, eixos, lança telescópica e diagnóstico.
Edição de janeiro de 2017 (versão 04) para o TL 441-1234 7, série 13996, com 7.250 kg de máquina base, cilindro de elevação com 150 mm de diâmetro interno, cilindro telescópico de 75 mm e alívio primário de 270 bar no bloco de comando.
Destaques deste material
- Motor TCD 3.6 L4 de 4 cilindros e 3.621 cm³, 74 kW a 2.300 rpm, common rail, EGR resfriado externamente e catalisador DOC, Tier 4i / Stage IIIB.
- Dimensões e pesos próprios do TL 441-7: comprimento de 4.782 mm até o porta-implementos, entre-eixos de 2.800 mm, raio de giro de 4.850 mm e peso total admissível de 8.600 kg.
- Bloco proporcional Walvoil SDM140 com alívio primário de 270 bar e secundários de 290/210 bar (elevação/abaixamento) e 240 bar no telescópio.

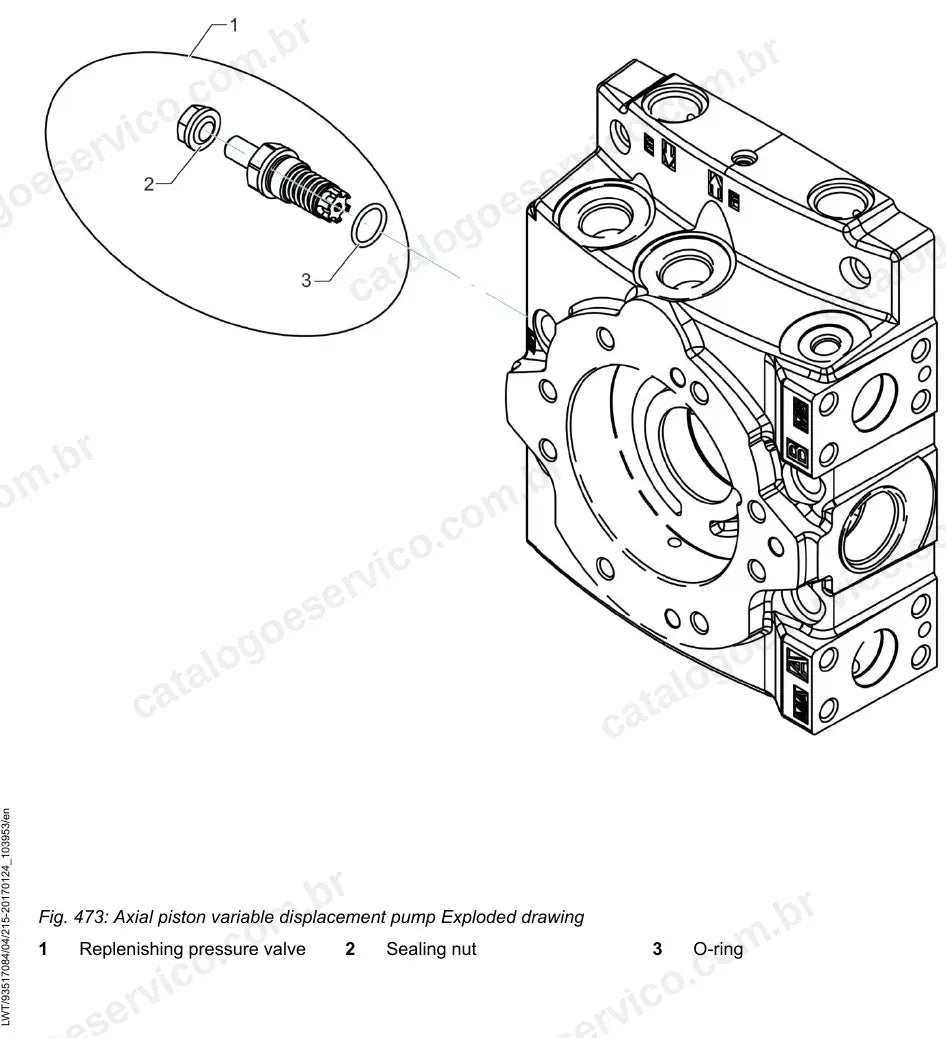

- Translação com bomba de pistões axiais H1P 69 e motor variável HMV-02 165: alimentação de 26 bar e alta pressão de 420 ±10 bar nos pontos P3 e P4.
- Lista de verificação com valores nominais: ventilador 195 bar, direção 120 bar, freio de estacionamento 30 bar e temperatura de óleo de 50 °C para os testes.
- Lista de códigos de serviço (SPN/FMI) e atualização de software com o programa de teste e ajuste Plus+1, além da verificação do sensor de ângulo da lança.
O que este manual cobre
- Introdução, segurança, ferramentas especiais e torques
- Dados técnicos
- Manutenção, lubrificação, testes e regulagens
- Grupo motriz: motor diesel, combustível, escape e embreagem
- Sistema de arrefecimento e radiador combinado

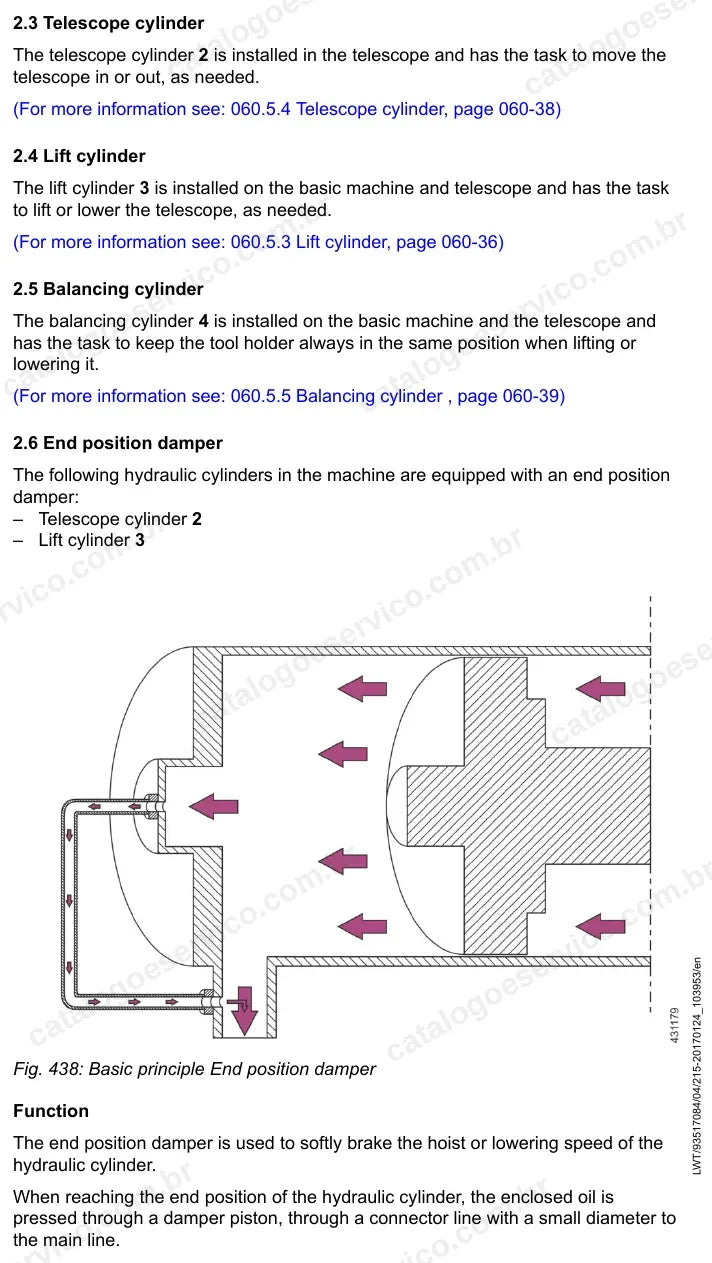

- Hidráulica de trabalho, joystick e válvulas de frenagem
- Hidráulica de translação
- Componentes hidráulicos: bombas, motores, válvulas e tanque
- Sistema de direção

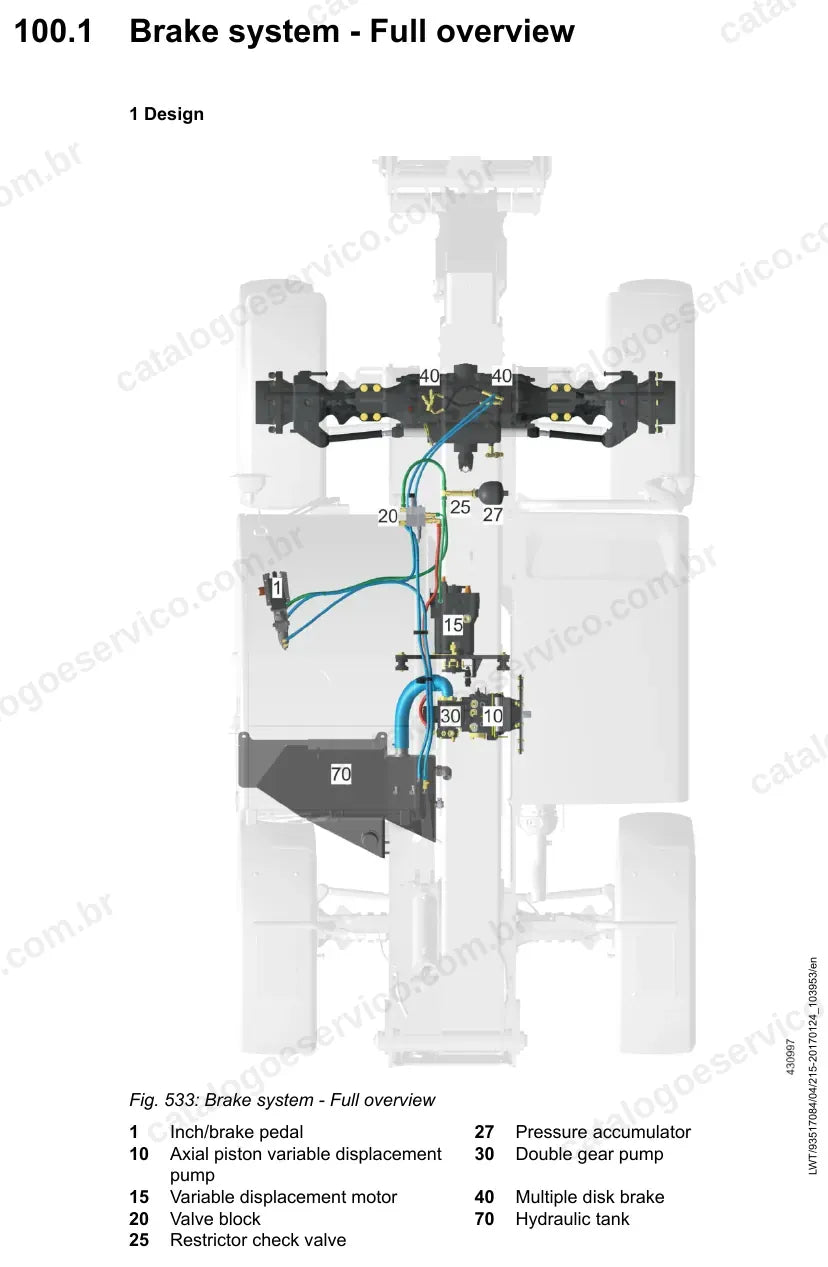

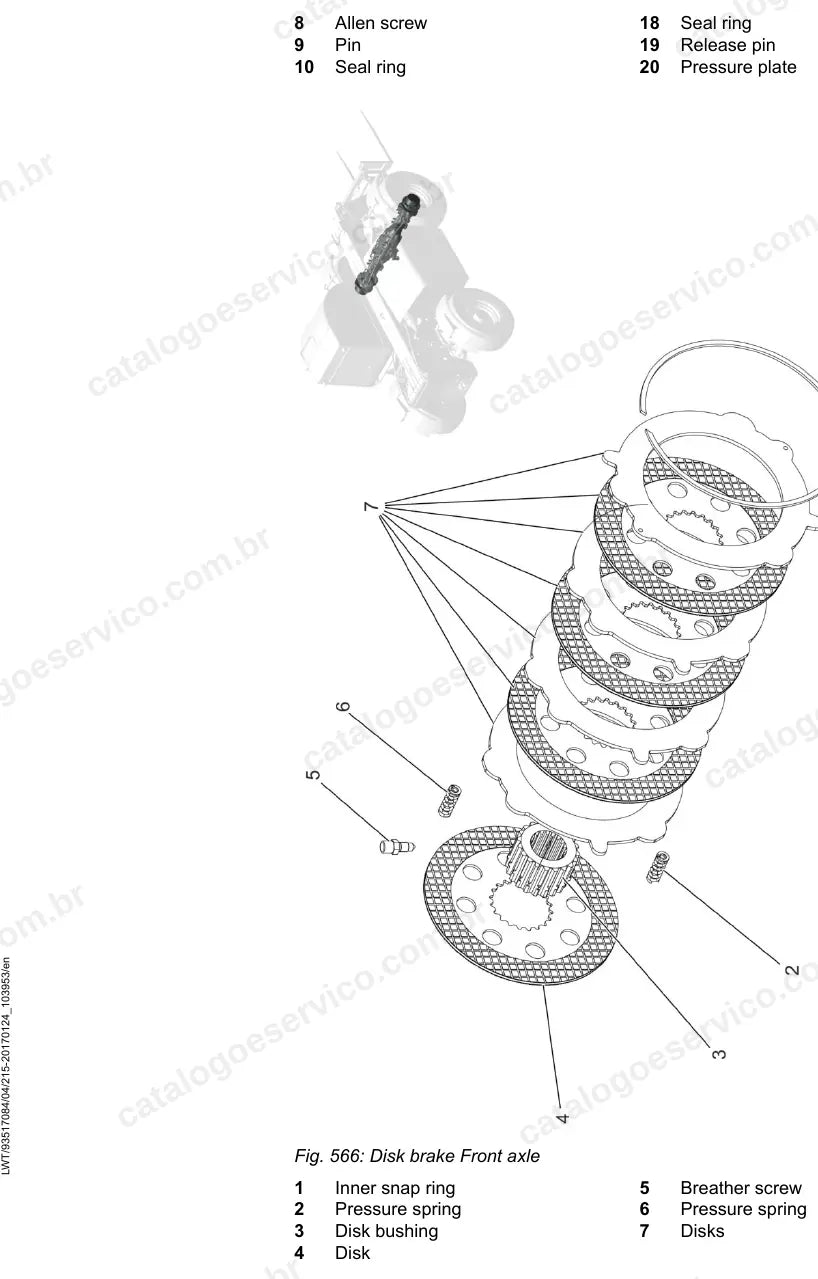

- Sistema de freios e pedal de inching
- Sistema elétrico, iluminação e esquemas elétricos
- Eixos, diferencial, sensor DMS e indicador de momento de carga
- Contrapeso, lança telescópica e porta-implementos
- Cabine, aquecimento, ar-condicionado e códigos de serviço com software Plus+1
Por que vale a pena
- Procedimentos de desmontagem e montagem com torques de aperto e valores nominais do TL 441-7.
- Tabelas de teste e regulagem de pressões da translação, hidráulica de trabalho, direção, freios e ventilador, com os pontos de medição P1 a P8.
- Diagnóstico com lista de códigos de serviço, reação da máquina e ação recomendada para cada falha.
- Atualização de software e ajustes passo a passo com o programa Plus+1.
Para quem é
Indicado para oficinas de máquinas agrícolas e de construção, mecânicos de campo, locadoras e frotistas que mantêm o TL 441-7 em operação e precisam dos valores de fábrica para regular, testar e reparar o manipulador.
Perguntas frequentes
Serve para qual versão do TL 441?
Para o manipulador telescópico TL 441-1234 7, série 13996, com motor TCD 3.6 L4 Tier 4i / Stage IIIB. O TL 436-7 e o TL 432-7 têm manuais próprios.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas hidráulicos e elétricos?
Sim. Traz esquemas da hidráulica de trabalho, do bloco de comando, do joystick, da translação, da direção e dos freios, além dos esquemas elétricos da máquina.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
