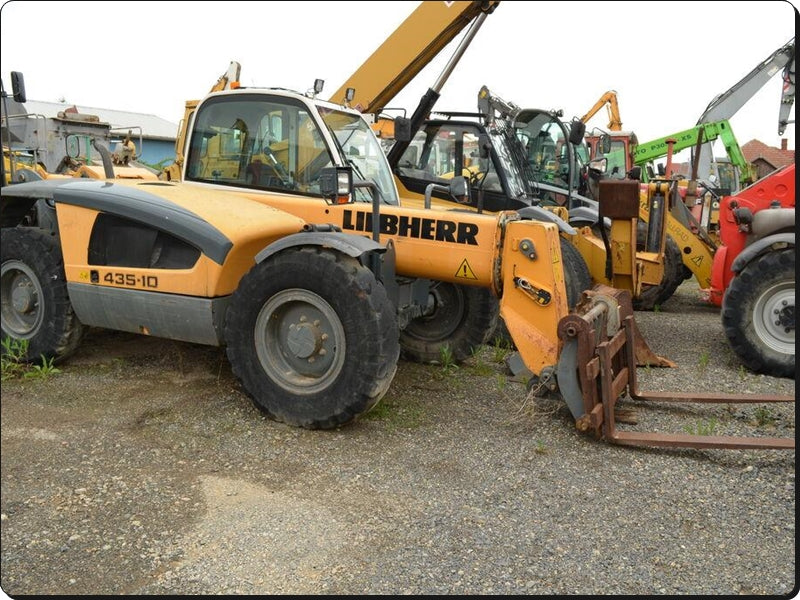

Com 1.176 páginas em inglês, o Manual de Serviço Liebherr TL 435-10 / TL 442-13 é o documento técnico oficial em PDF dos manipuladores telescópicos TL 435-10, TL 445-10, TL 435-13 e TL 442-13 da Série 4, fabricados pela Liebherr-Werk Telfs. Os 20 grupos do livro vão das ferramentas especiais e dados técnicos à manutenção, motor, caixa de transferência, hidráulicas de translação, trabalho, direção e freio, sistema elétrico, eixos, cabine, lança telescópica, implementos e equipamentos especiais.
Cobre toda a produção a partir do nº de série 6000, com capítulos duplicados por faixa: motor Liebherr D504 T de 80 kW e três faixas de velocidade até a série 9500, e 84 kW a partir de 9501 (D504 TI até 10999 e CD 4045 HF 287 a partir de 11000), com versões de 20-25 km/h e 40 km/h.
Destaques deste material
- Duas tabelas de dados técnicos: série 6000 a 9500 (D504 T, 80 kW, 0→25 / 16 / 8 km/h) e série a partir de 9501 (84 kW, 20-25 ou 40 km/h).
- Capacidade de carga com garfo de 3.500 kg (TL 435-10 e TL 435-13), 4.500 kg (TL 445-10) e 4.200 kg (TL 442-13).
- Na faixa a partir de 9501: máquina base de 8.522 kg a 10.699 kg conforme o modelo, entre-eixos de 2.950 mm e largura de 2.500 mm sobre os estabilizadores nos modelos -13.
- Translação HPV75-02 de 203 l/min a 420 bar, bomba reguladora A10V 045 de 120 l/min com stand-by de 35 bar e ventilador regulado eletronicamente.

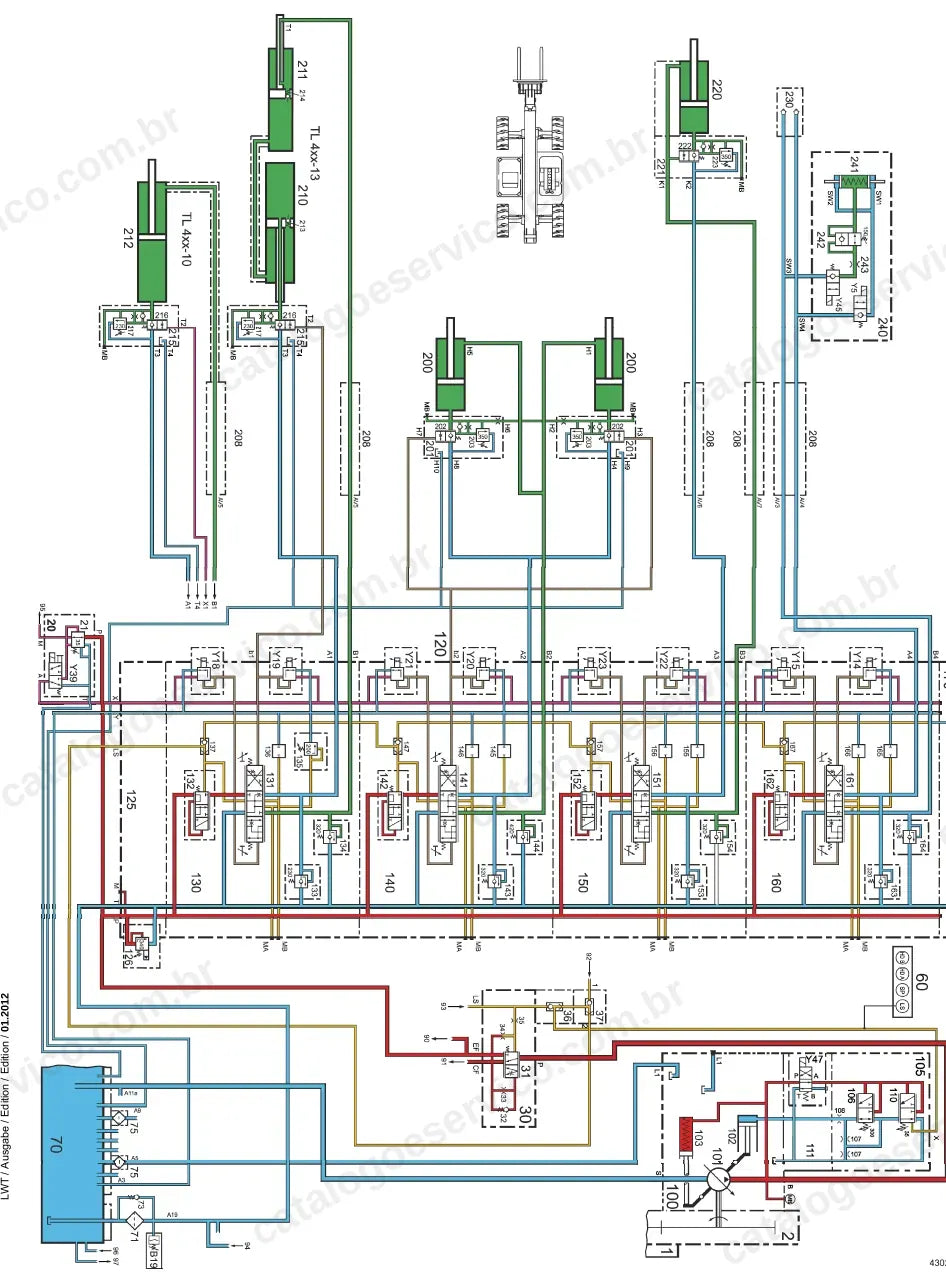

- Esquemas e descrições separados por faixa de série para hidráulica de trabalho, translação, direção, freio, regulagem de nível e estabilizadores.
- Diagnóstico com LinDiag, Bodem e Bodas, software PDL do filtro de partículas e calibração do indicador eletrônico de carga.
O que este manual cobre
- Generalidades, segurança e torques de aperto
- Ferramentas especiais, solda de reparo e instruções de montagem
- Dados técnicos, plano de manutenção e lista de regulagens
- Motor, ventilador e filtro de partículas
- Acoplamento e caixa de transferência
- Hidráulica de translação
- Hidráulica de trabalho
- Hidráulica de direção e de freio

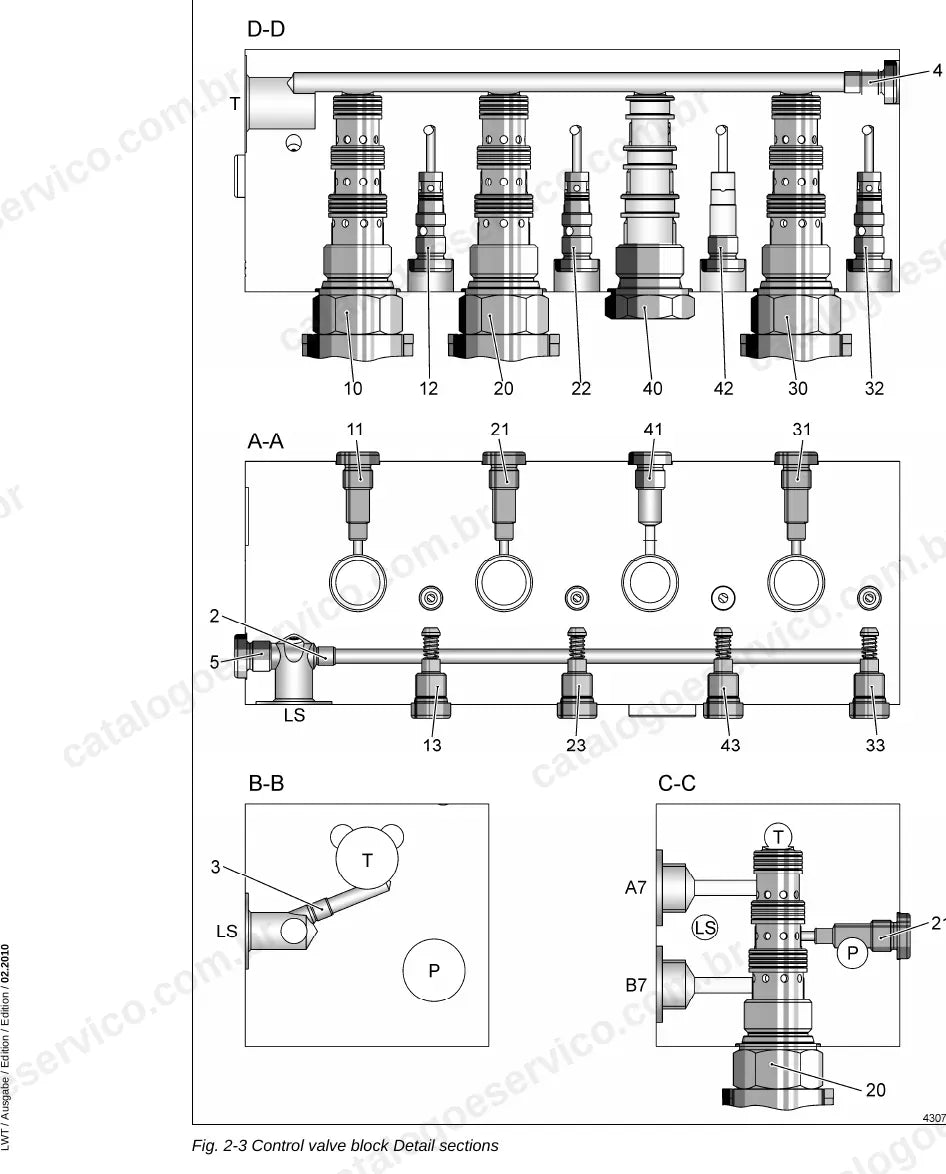

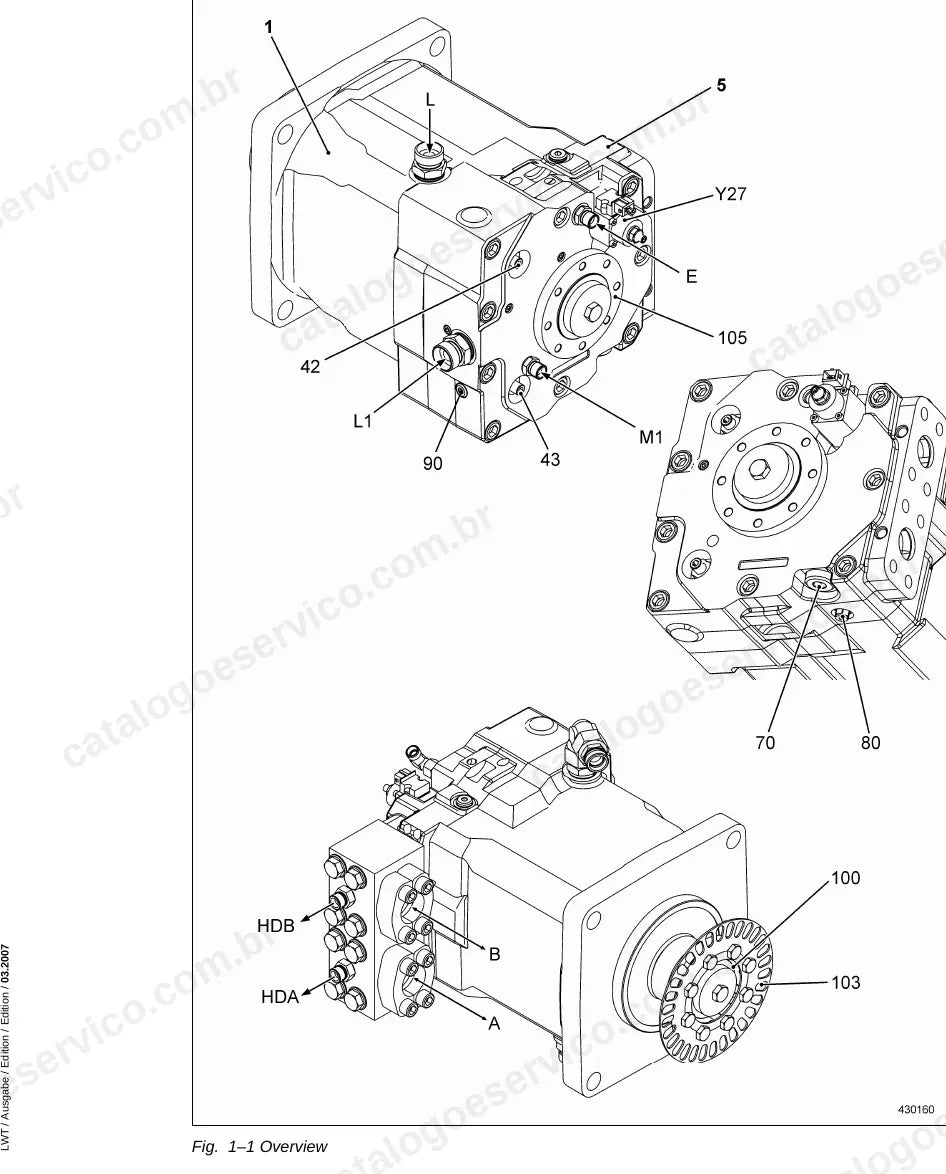

- Componentes hidráulicos: bombas, motores, blocos de comando e cilindros

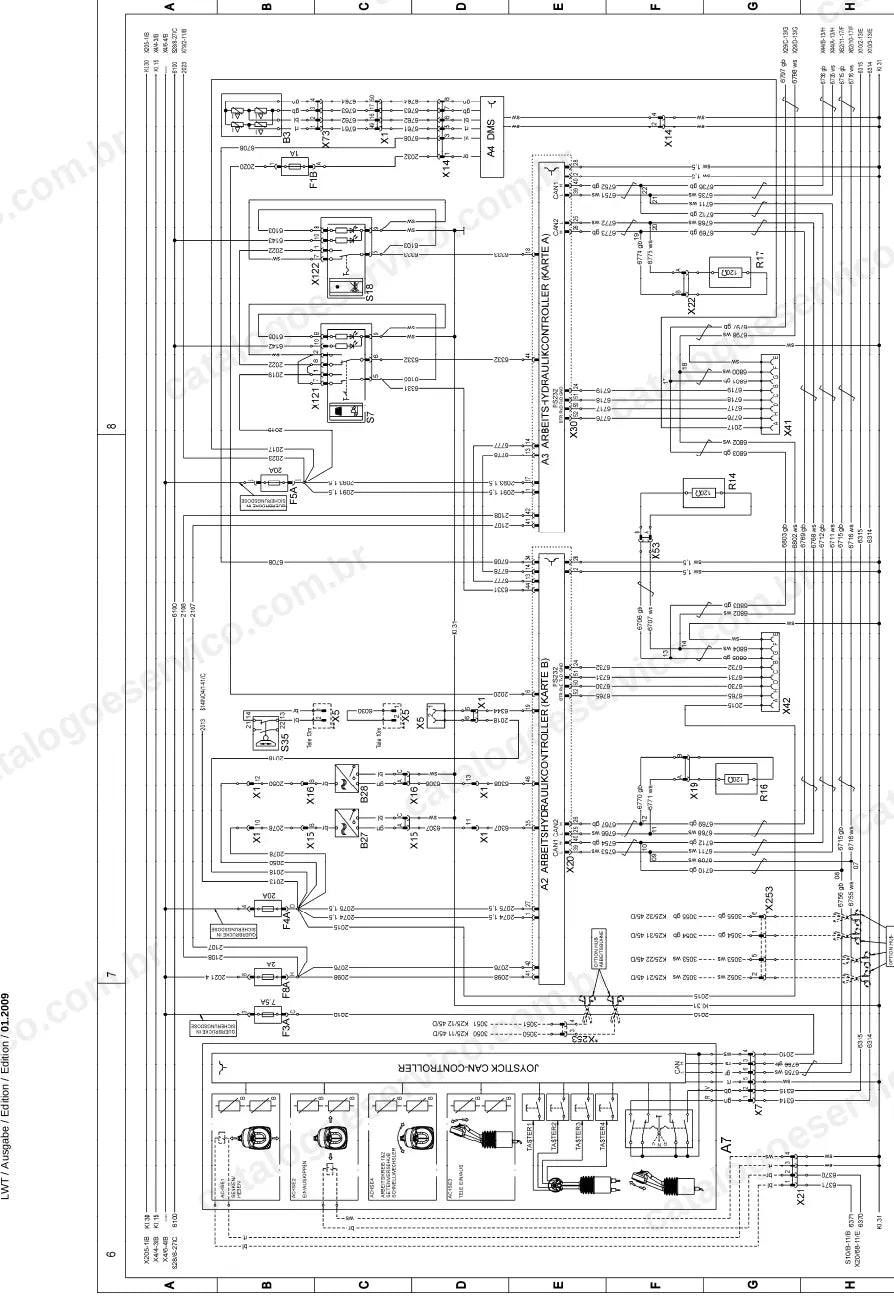

- Sistema elétrico: esquemas, componentes e indicador de carga
- Software de diagnóstico e códigos de serviço
- Eixos, chassi, tanques e cabine com ar-condicionado
- Lança telescópica e implementos
- Equipamentos especiais e documentação adicional com esquemas
Por que vale a pena
- Instruções de reparo e montagem com torques e dados nominais para cada faixa de série.
- Lista de regulagem e tarefas de inspeção com valores de pressão e pontos de teste.
- Diagnóstico e solução de problemas por sistema, com lista de códigos de serviço e software de leitura.
- Remoção, instalação e reparo de bombas, motores, blocos de comando, cilindros e lança telescópica.
Para quem é
Útil para oficinas, mecânicos de campo, locadoras e revendas que atendem frotas mistas de TL 435, TL 445 e TL 442 da Série 4 e precisam saber a faixa de série certa antes de regular ou reparar a máquina.
Perguntas frequentes
Serve para quais modelos e séries?
Para os TL 435-10, TL 445-10, TL 435-13 e TL 442-13 a partir do nº de série 6000, com capítulos separados para as faixas 6000 a 9500 e a partir de 9501. Os TL 441 e TL 451 têm outro manual.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas hidráulicos e elétricos?
Sim. Traz esquemas da translação, hidráulica de trabalho, direção, freio, regulagem de nível, estabilizadores, plataforma de trabalho aéreo e comando industrial, além dos esquemas elétricos de cada faixa de série.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
