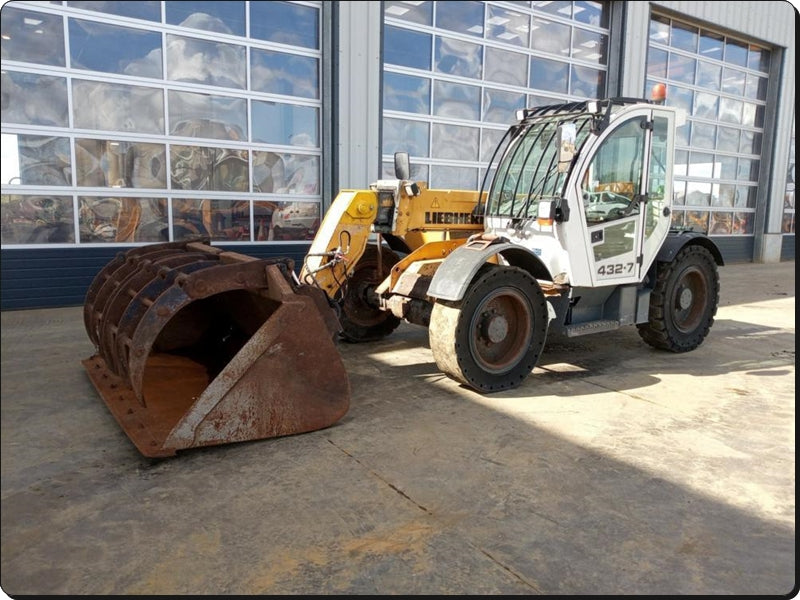

O Manual de Serviço Liebherr TL 432-7 traz, em 634 páginas em inglês, a documentação técnica oficial do manipulador telescópico TL 432-1483 fabricado em Telfs, na Áustria. Em PDF pesquisável, o livro descreve manutenção, lubrificação, verificações e regulagens, o motor TCD 3.6 L4 de 74 kW e todos os sistemas da máquina, da hidráulica de trabalho e translação à direção, freios, elétrica, eixos, lança, cabine e software de diagnóstico.
Edição de janeiro de 2017 para o TL 432-1483 7, série 13335: entre-eixos de 2.700 mm, altura de 2.483 mm e hidráulica de trabalho regulada com alívio primário de 240 bar, contra 270 bar dos TL 436-7 e TL 441-7.
Destaques deste material
- Dimensões do TL 432-7: altura de 2.483 mm, largura de 2.324 mm, entre-eixos de 2.700 mm, raio de giro de 3.668 mm pelos pneus e 6.980 kg de máquina base.

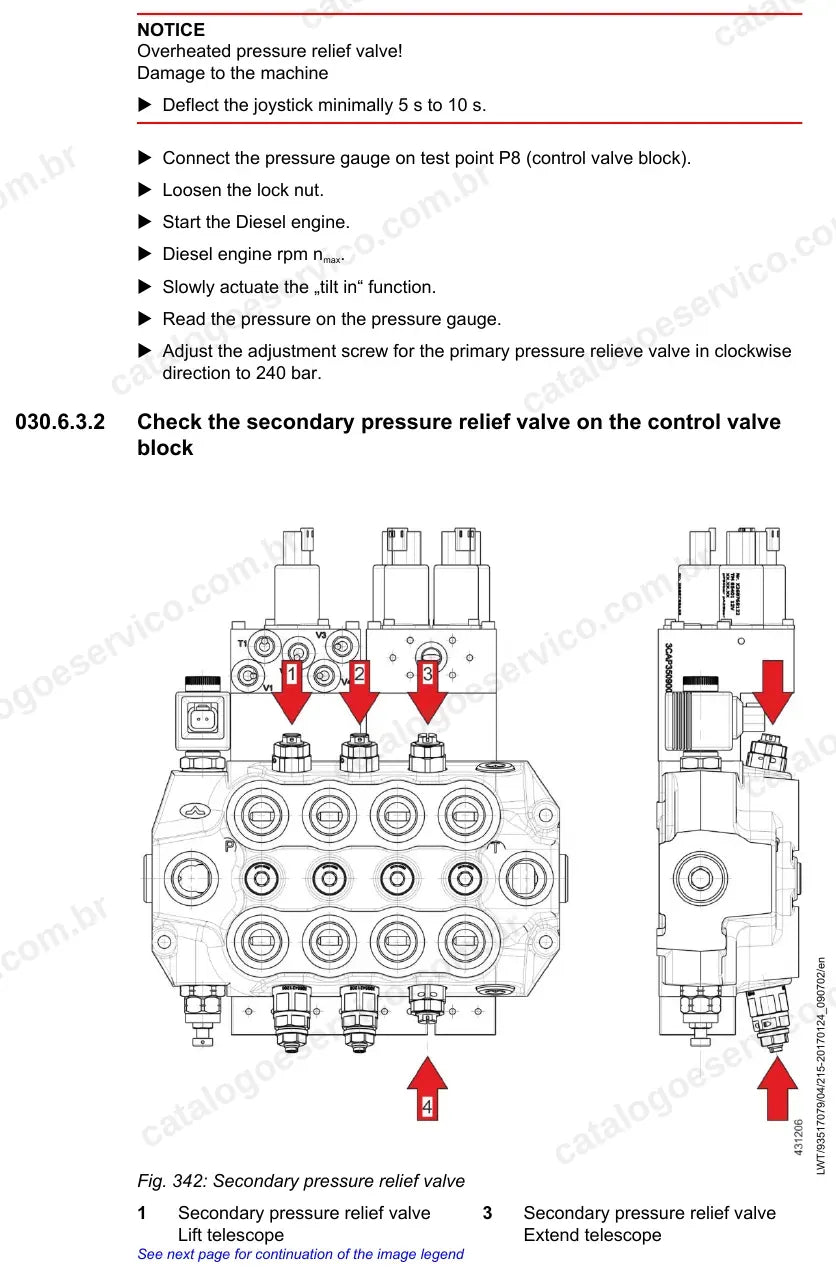

- Bloco Walvoil SDM140 com alívio primário de 240 bar e secundários de 260 bar (elevação e inclinação) e 250 bar (extensão e retração do telescópio).
- Teste de alta pressão da hidráulica de trabalho no ponto P7 com 240 ±5 bar e procedimento de ajuste do parafuso da válvula de alívio primária.
- Translação hidrostática H1P 69 / HMV-02 165 com alimentação de 26 bar e alívio de alta pressão de 420 ±10 bar.
- Motor Deutz TCD 3.6 L4 com common rail, EGR externo resfriado a água e consumo de 5 a 10 l/h; troca de óleo de cerca de 8 l com filtro.
- Diagnóstico com lista de códigos de serviço e software de teste e ajuste Plus+1 para atualização e parametrização.
O que este manual cobre
- Introdução, segurança, ferramentas especiais e torques
- Dados técnicos

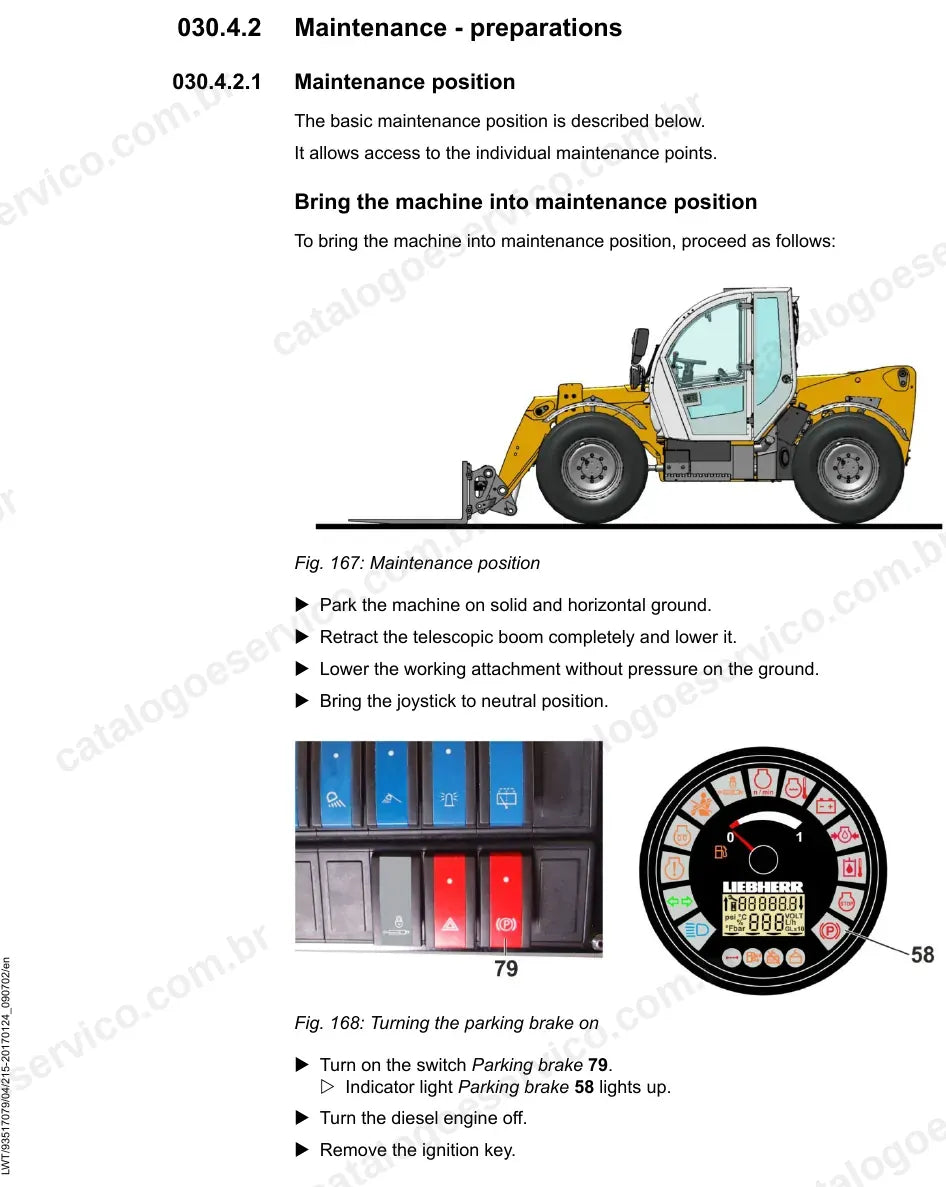

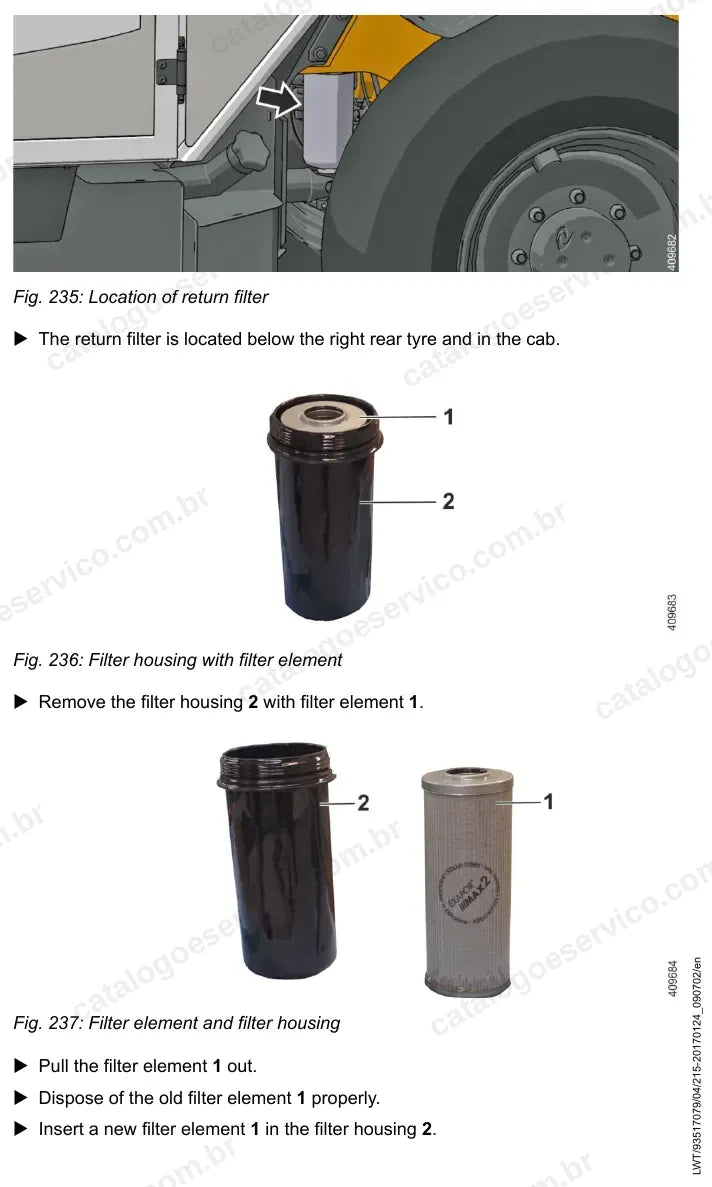

- Manutenção, lubrificação, testes e regulagens

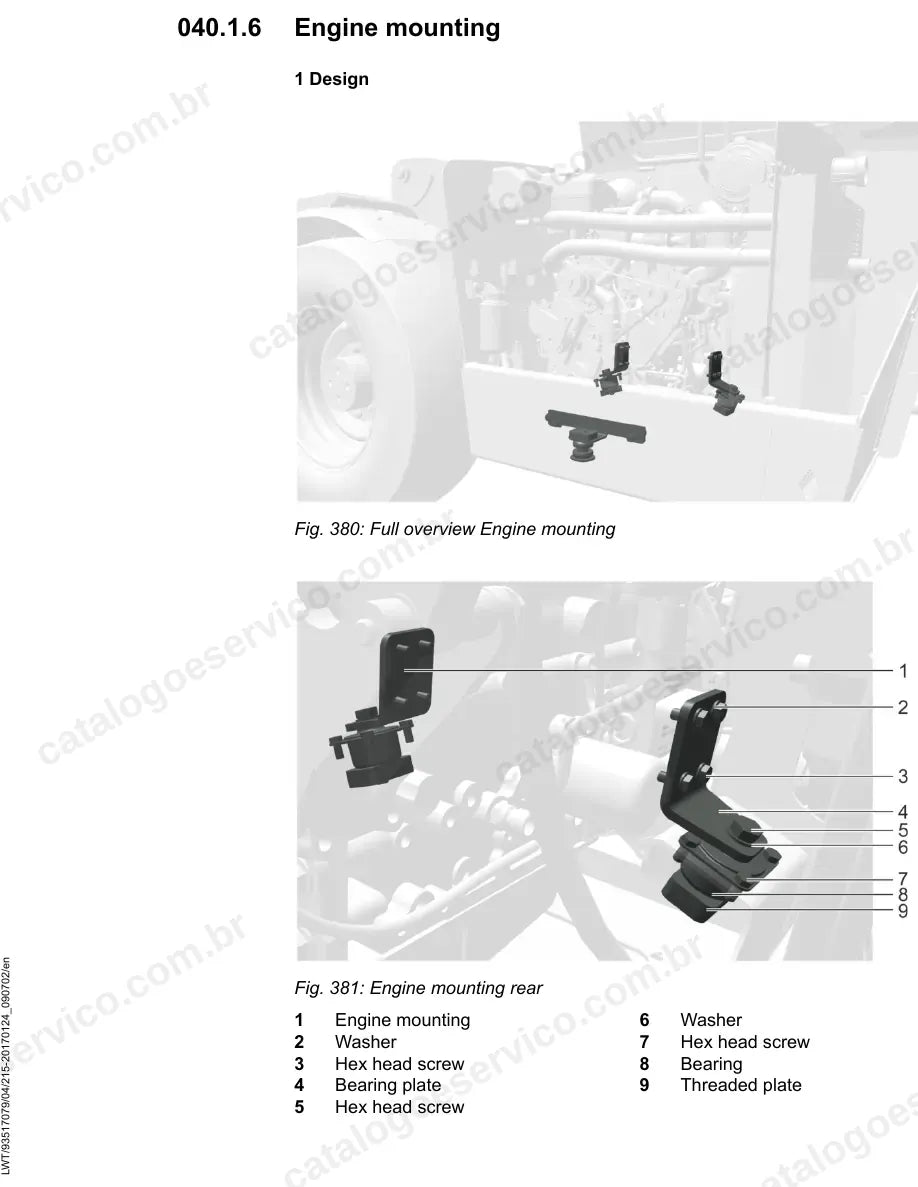

- Grupo motriz: motor diesel, combustível, escape e embreagem
- Sistema de arrefecimento e radiador combinado
- Hidráulica de trabalho, joystick e válvulas de frenagem
- Hidráulica de translação
- Componentes hidráulicos: bombas, motores, válvulas e tanque
- Sistema de direção
- Sistema de freios e pedal de inching
- Sistema elétrico, iluminação e esquemas elétricos
- Eixos, diferencial, sensor DMS e indicador de momento de carga
- Contrapeso, lança telescópica e porta-implementos
- Cabine, aquecimento, ar-condicionado e códigos de serviço com software Plus+1
Por que vale a pena
- Instruções de manutenção, remoção e instalação com torques de aperto do TL 432-7.
- Tabelas de verificação e regulagem das pressões de translação, trabalho, direção, freios e ventilador.
- Diagnóstico de falhas pelos códigos de serviço exibidos na máquina.
- Atualização de software e ajustes de parâmetros passo a passo.
Para quem é
Indicado para oficinas, mecânicos de campo, locadoras, fazendas e empresas de logística que usam o TL 432-7 e precisam regular e reparar a máquina com os valores de fábrica.
Perguntas frequentes
Serve para qual série do TL 432?
Para o manipulador telescópico TL 432-1483 7, série 13335, com motor TCD 3.6 L4 Tier 4i / Stage IIIB.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas hidráulicos e elétricos?
Sim. Traz esquemas da hidráulica de trabalho, translação, direção e freios, além dos esquemas elétricos.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
