O Manual de Serviço Liebherr R996B Litronic é o documento técnico oficial em PDF, com 2.486 páginas em inglês, para a escavadeira de mineração de 672 a 676 toneladas fabricada pela Liebherr-Mining Equipment Colmar. São 21 capítulos que vão dos procedimentos de trabalho seguro e dos dados técnicos aos dois PowerPacks com motores Cummins, à hidráulica de trabalho e de giro, ao sistema elétrico, à pneumática, ao combate a incêndio e aos esquemas, nas versões retroescavadeira (backhoe) e frontal (shovel).

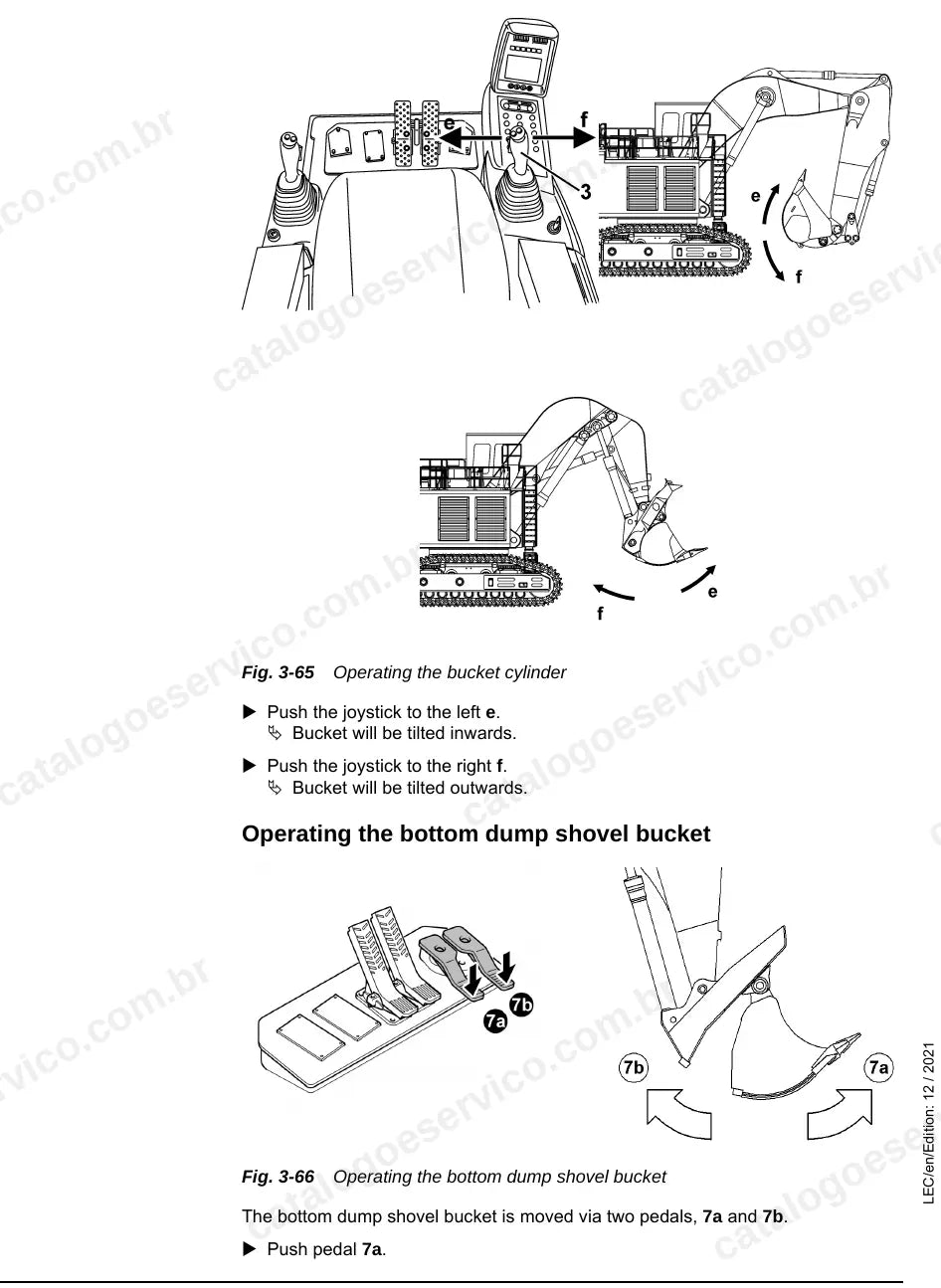

Esta edição 12/2021 vale para a R 996B tipo 1281 a partir do número de série 26049, com dois motores Cummins K1800E V16 de 50,3 litros e 1.120 kW cada, oito bombas principais A4 VSO 750 somando 3.360 l/min e procedimentos separados para o equipamento retro e para a caçamba frontal com descarga pelo fundo.
Destaques deste material
- Motores Cummins K1800E: 16 cilindros em V, 1.800 rpm nominais, torque máximo de 6.100 Nm a 1.400 rpm e folga de válvulas de 0,36/0,69 mm.

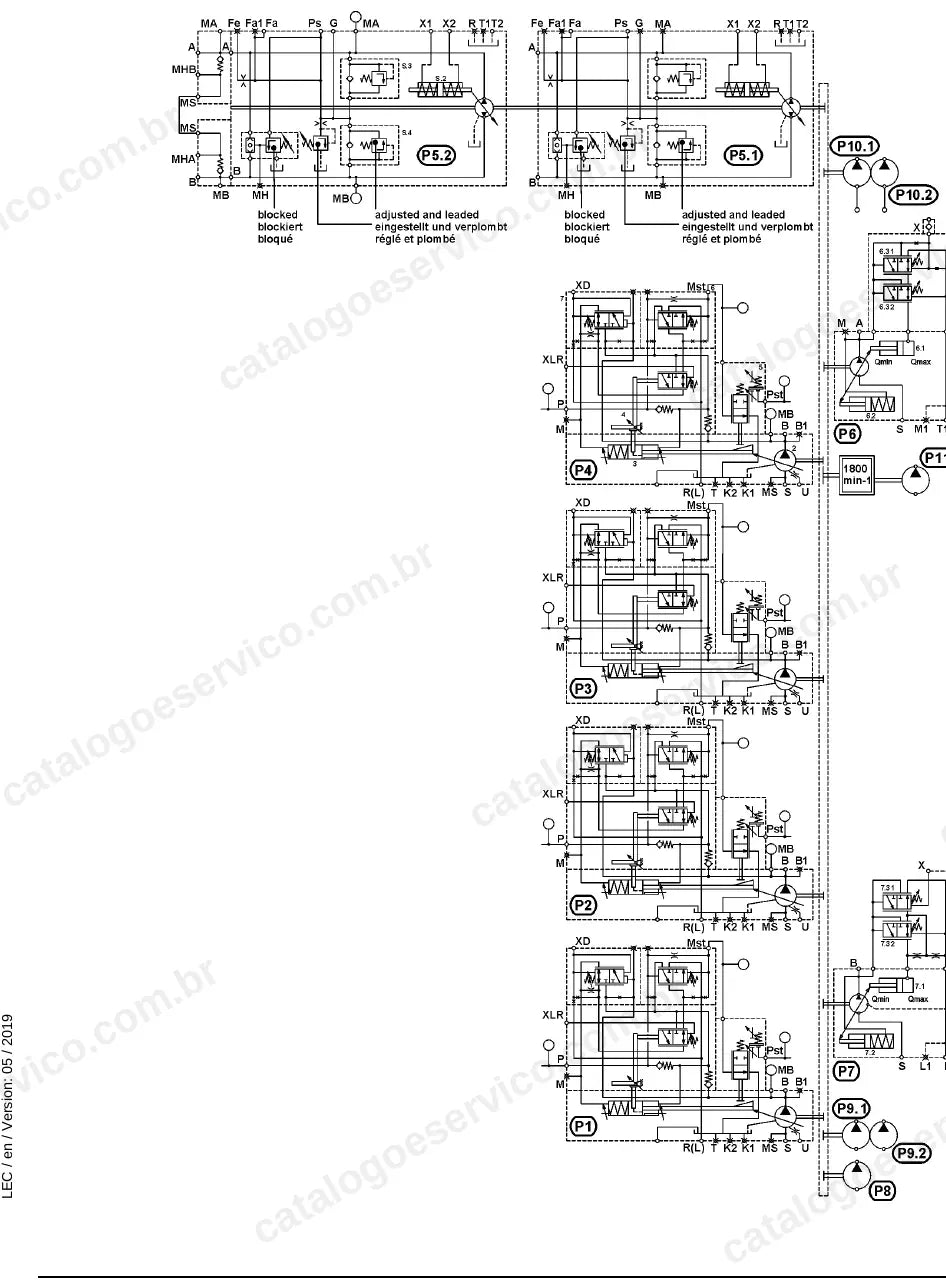

- Circuito principal com 8 bombas A4 VSO 750, pressão máxima de 320 ±5 bar, secundária de 380 ±10 bar e 8.200 l de óleo hidráulico no sistema.
- Giro em circuito fechado com 2 bombas A4 VG 180/180, 4 redutores SAT 450/267, 4 motores DMFA 355 e pressão de trabalho de 320 ±5 bar.
- Procedimento de regulagem completo: pressão de servo, freios, bombas de trabalho, válvulas primárias e secundárias, amortecimento, giro e arrefecimento.
- Procedimentos de trabalho seguro (SWP) para troca de motor, cilindros, caçamba, lança e braço da retro, com análise de risco em cada etapa.
- Capítulo de supressão de incêndio ANSUL (LT-A-101, LVS, Checkfire SC-N e MP) e integração com o sistema elétrico da escavadeira.
O que este manual cobre
- Generalidades, torques de aperto e reparo por solda
- Procedimentos de trabalho seguro e análise de risco
- Dados técnicos, içamento de componentes e regulagens
- Manutenção operacional, ensaios não destrutivos e manual de operação
- Ferramental
- Motor diesel (arrefecimento, combustível e reserva de óleo)
- Hidráulica de trabalho e de translação
- Sistema de giro
- Sistema de arrefecimento
- Sistemas de lubrificação centralizada
- Escada, alçapão de serviço e tensionamento das esteiras

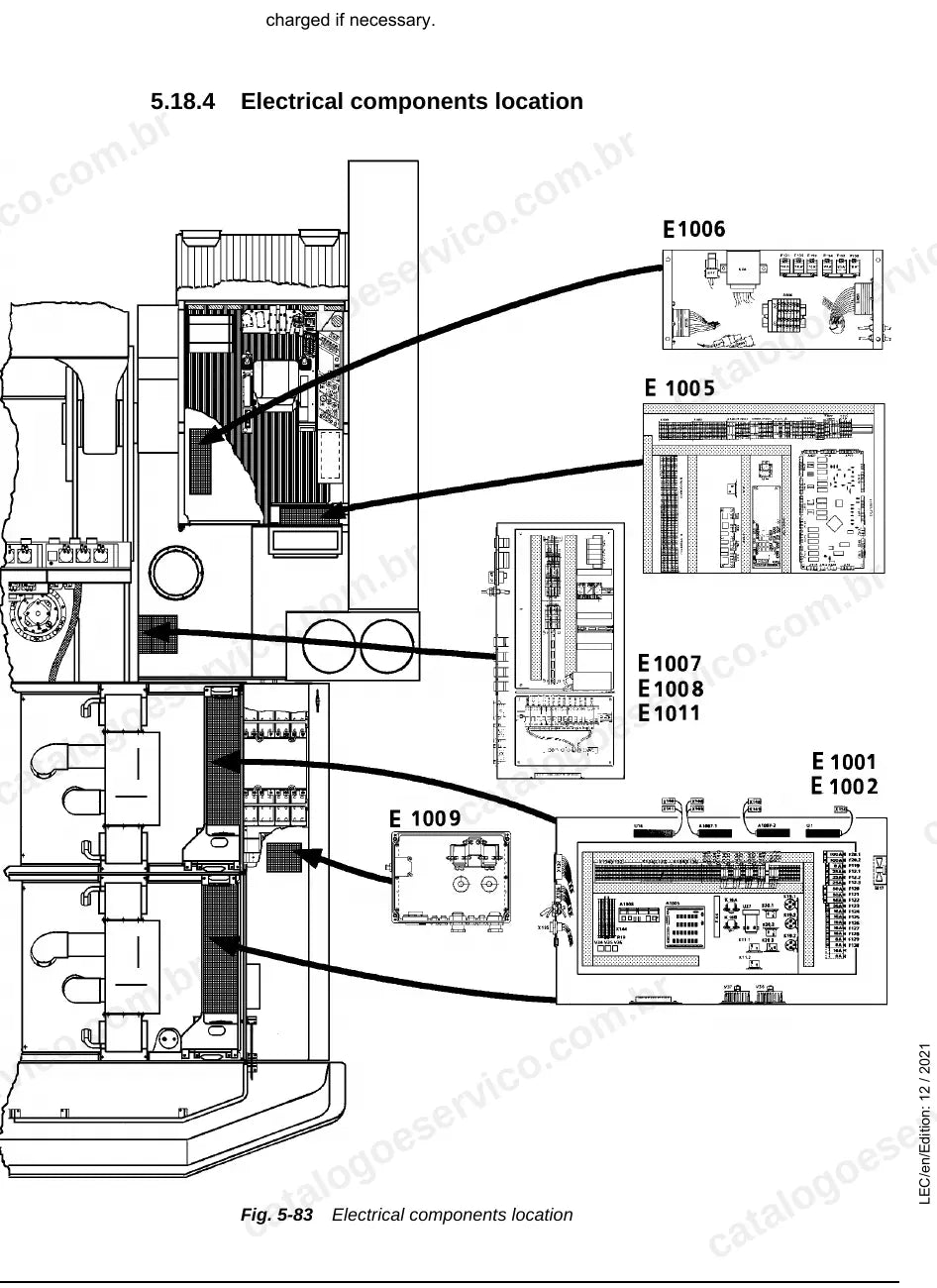

- Sistema elétrico e sistema pneumático

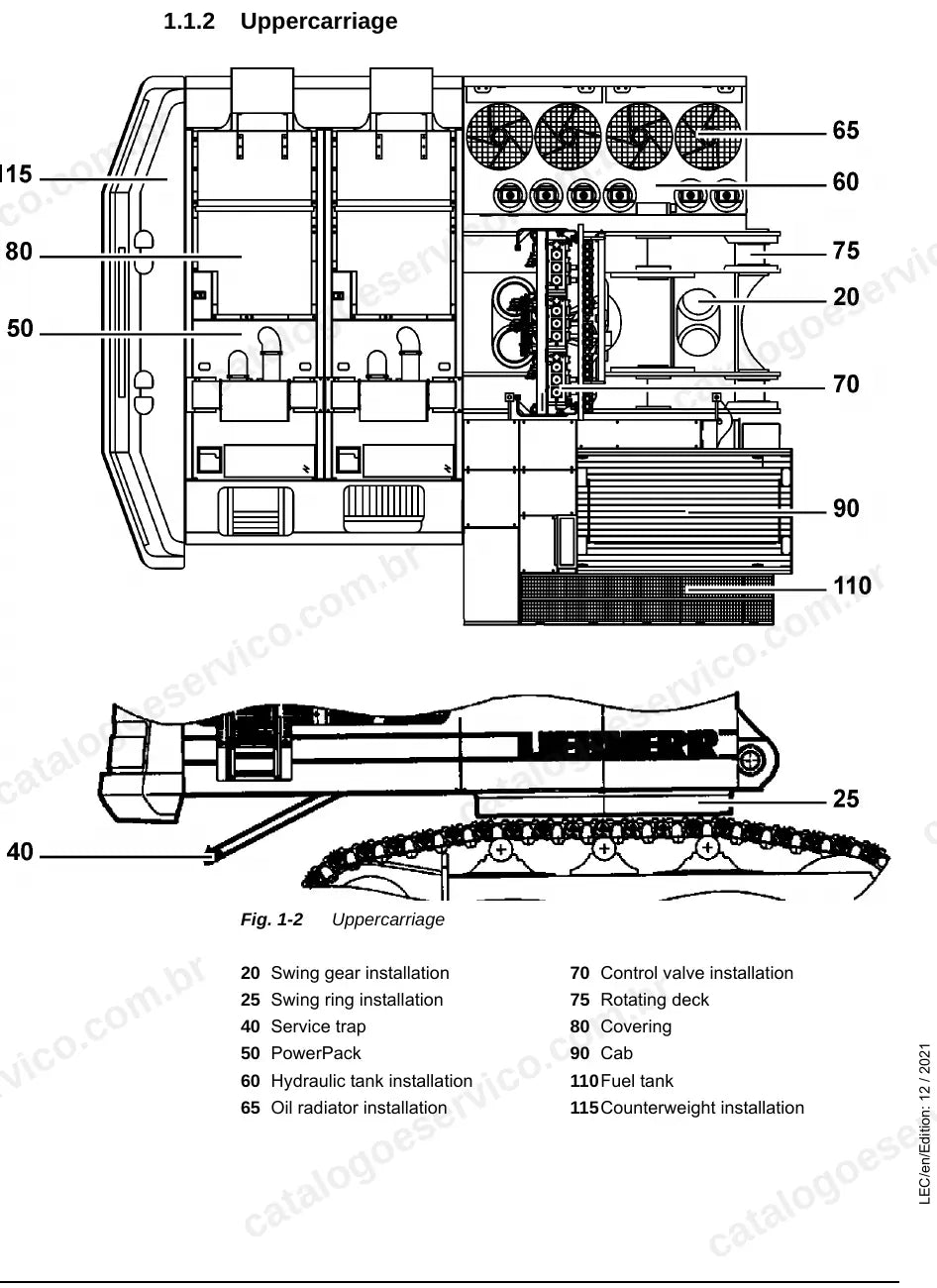

- Superestrutura, material rodante e equipamento mecânico
- Ar-condicionado, supressão de incêndio, auxílio de partida e esquemas
Por que vale a pena
- Folha de regulagem com os valores de fábrica de pressão das bombas, válvulas, freios, giro e arrefecimento da R996B.
- Sequências de remoção e instalação de motor, splitterbox, redutores de giro, coroa de giro e componentes do equipamento, com torques de aperto.
- Descrição de funcionamento e localização de componentes de cada circuito hidráulico e elétrico, base para o diagnóstico de falhas.
- Critérios de inspeção estrutural, reparo por solda e intervalos de troca dos componentes principais.
Para quem é
Indicado para equipes de manutenção de minas, mecânicos de campo e prestadores de serviço que atendem a R996B em frentes de lavra e precisam dos valores de fábrica para regular, testar e reparar a escavadeira com segurança.
Perguntas frequentes
Serve para qual série da R996B?
Para a R 996B tipo 1281 a partir do número de série 26049, nas versões com equipamento retro (backhoe) e frontal (shovel).
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas?
Sim. O capítulo 21 reúne os esquemas do sistema hidráulico, do pneumático, da lubrificação centralizada e do sistema elétrico.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
