Descrição
Especificações

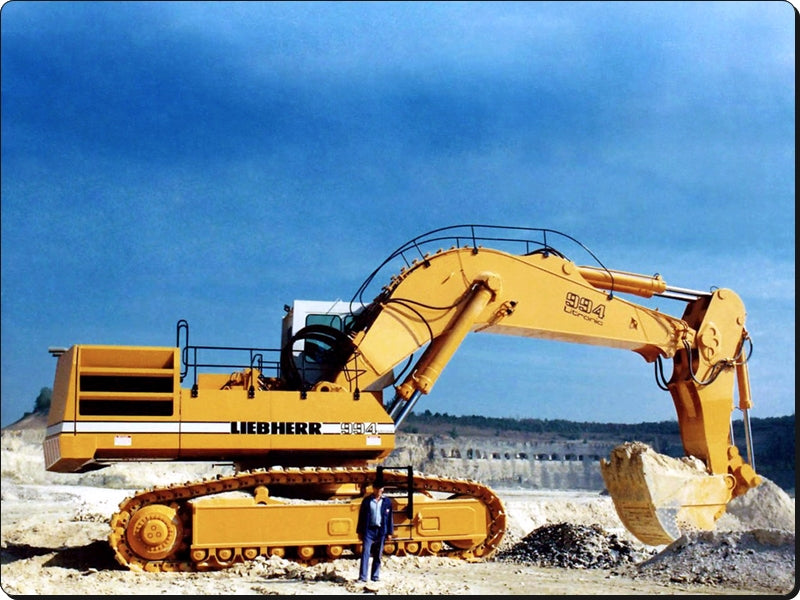

O Manual de Serviço Liebherr R994 Litronic reúne, em 949 páginas em inglês no formato PDF, a documentação técnica oficial de manutenção da escavadeira de mineração R 994, com seções compartilhadas com a R 992. O foco é o que o mecânico usa na frente de lavra: pressões de ajuste, listas de verificação de regulagem, construção e funcionamento das bombas principais e de giro, splitter box, sistema de filtragem do circuito fechado, blocos de comando, válvulas, motores hidráulicos e esquemas.
Esta edição de 09/2007 separa as regulagens da R994 por faixa de número de série — 101 a 104, 105 a 190 e a partir de 201 para as pressões, e listas de verificação próprias para as séries 201 a 15476, 15477 a 18115 e a partir de 18116 —, incluindo a versão com limitação eletrônica de potência e as splitter boxes GFC 200-1017 e GFC 330-1010.
Destaques deste material
- Listas de verificação de regulagem com pontos de teste: pressão de servo de 33 bar, pressão de controle das bombas de 55 bar e corte de pressão P1/P2/P3 em 300 ±5 bar.
- Ajuste das válvulas secundárias do equipamento em 380 bar, de translação em 360 bar e das válvulas primárias das bombas P1, P2 e P3 em 300 ±10 bar.
- Regulagem da bomba de giro: pressão de reabastecimento de 25 ±2 bar, válvulas secundárias de 380 ±20 bar e pressão de trabalho de 350 ±10 bar.
- Controle eletrônico de potência: corrente de 750 mA a 1.800 rpm caindo para cerca de 250 mA a 1.600 rpm, com teste da carga do motor diesel pelas pressões.

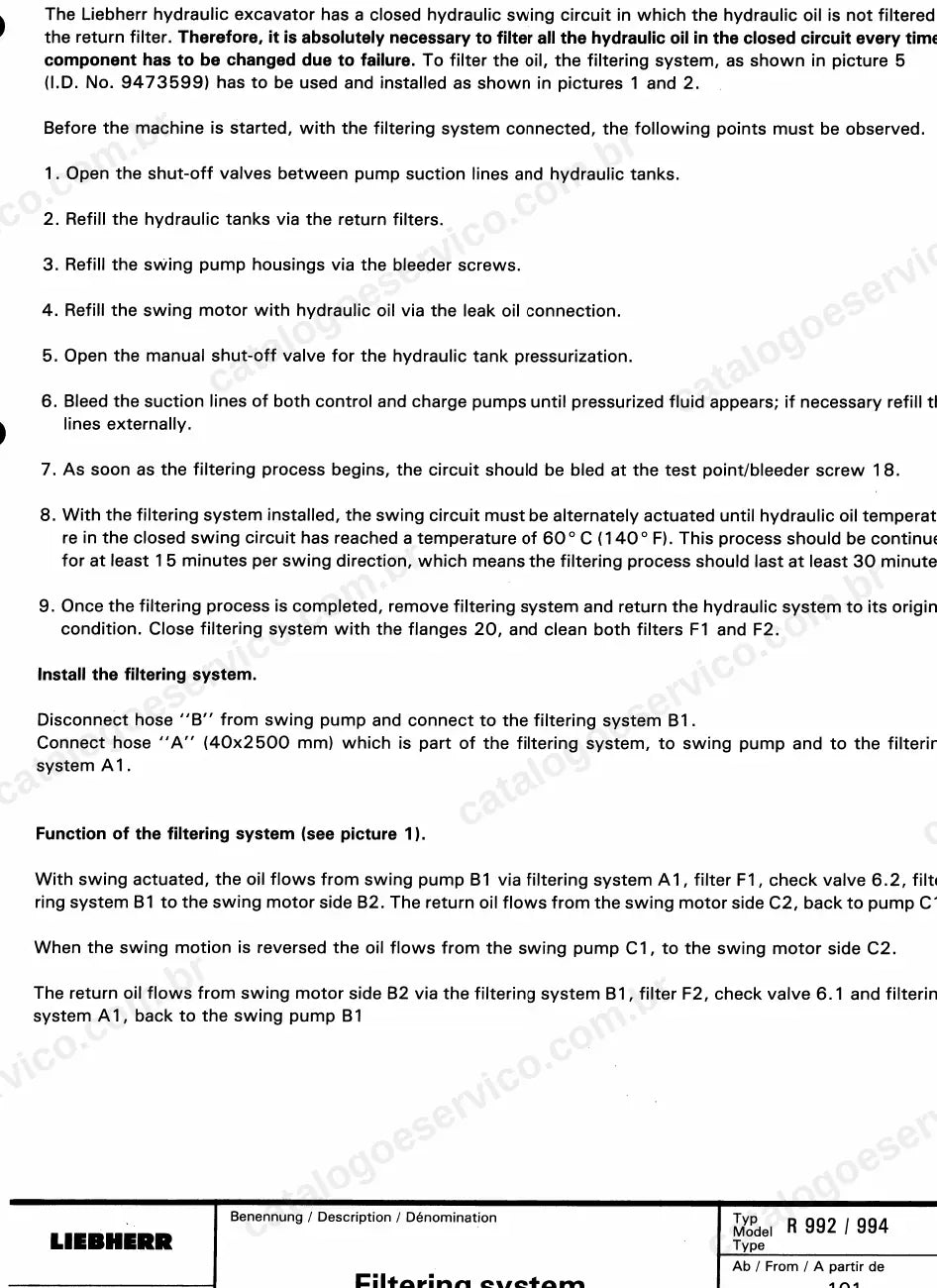

- Sistema de filtragem do circuito fechado de giro, com sequência de instalação, sangria e filtragem a 60 °C por pelo menos 15 minutos em cada sentido.
- Tabelas de torque de aperto, incluindo bujões VSTI de M10 a M48 e de 1/8" a 1 1/2".
O que este manual cobre
- Generalidades e torques de aperto
- Ajustes de pressão do sistema hidráulico por série
- Listas de verificação de regulagem

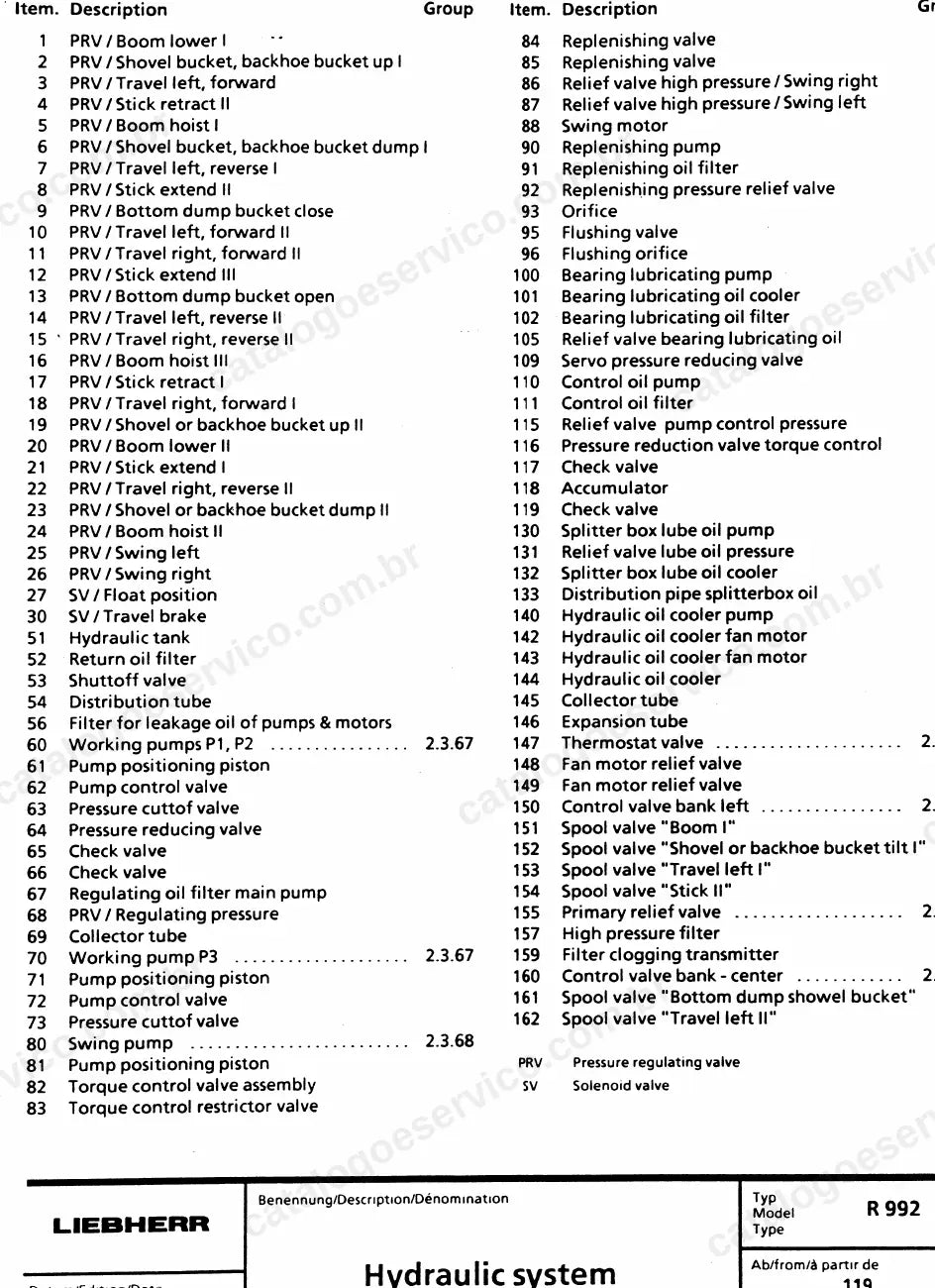

- Esquemas hidráulicos e listas de componentes
- Diagnóstico de falhas
- Sistema de filtragem do circuito fechado
- Blocos de comando e válvulas hidráulicas
- Splitter box

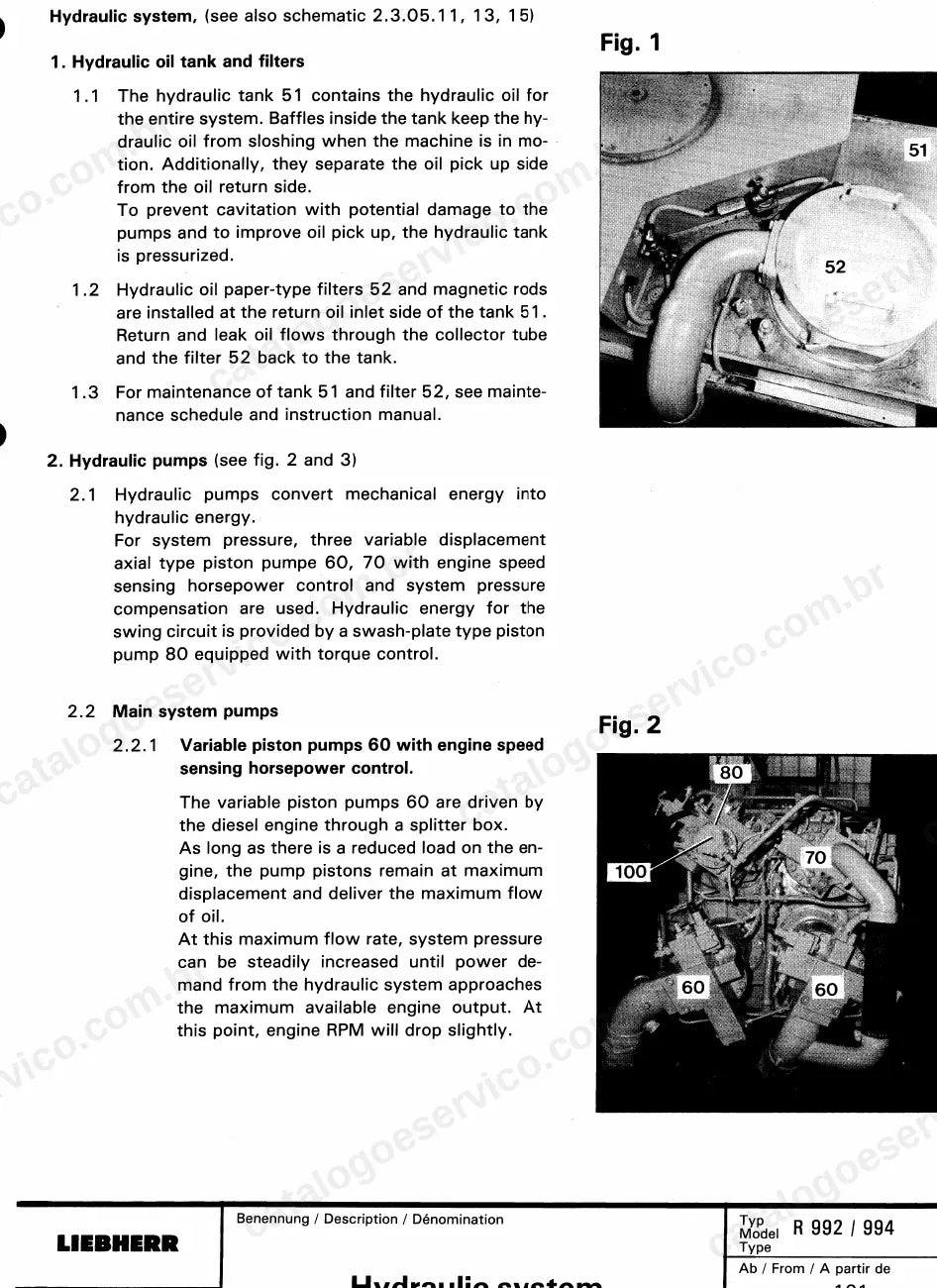

- Bombas principais e bomba de giro
- Ajuste das bombas com limitação de potência hidráulica e eletrônica
- Motores hidráulicos FMF
- Sistema elétrico e esquemas elétricos
Por que vale a pena
- Valores nominais e pontos de teste para regular servo, bombas, válvulas primárias e secundárias e o circuito de giro da R994.
- Procedimentos separados por faixa de número de série, evitando aplicar o ajuste errado em máquinas de produções diferentes.
- Descrição de construção, funcionamento e manutenção das bombas principais e de giro.

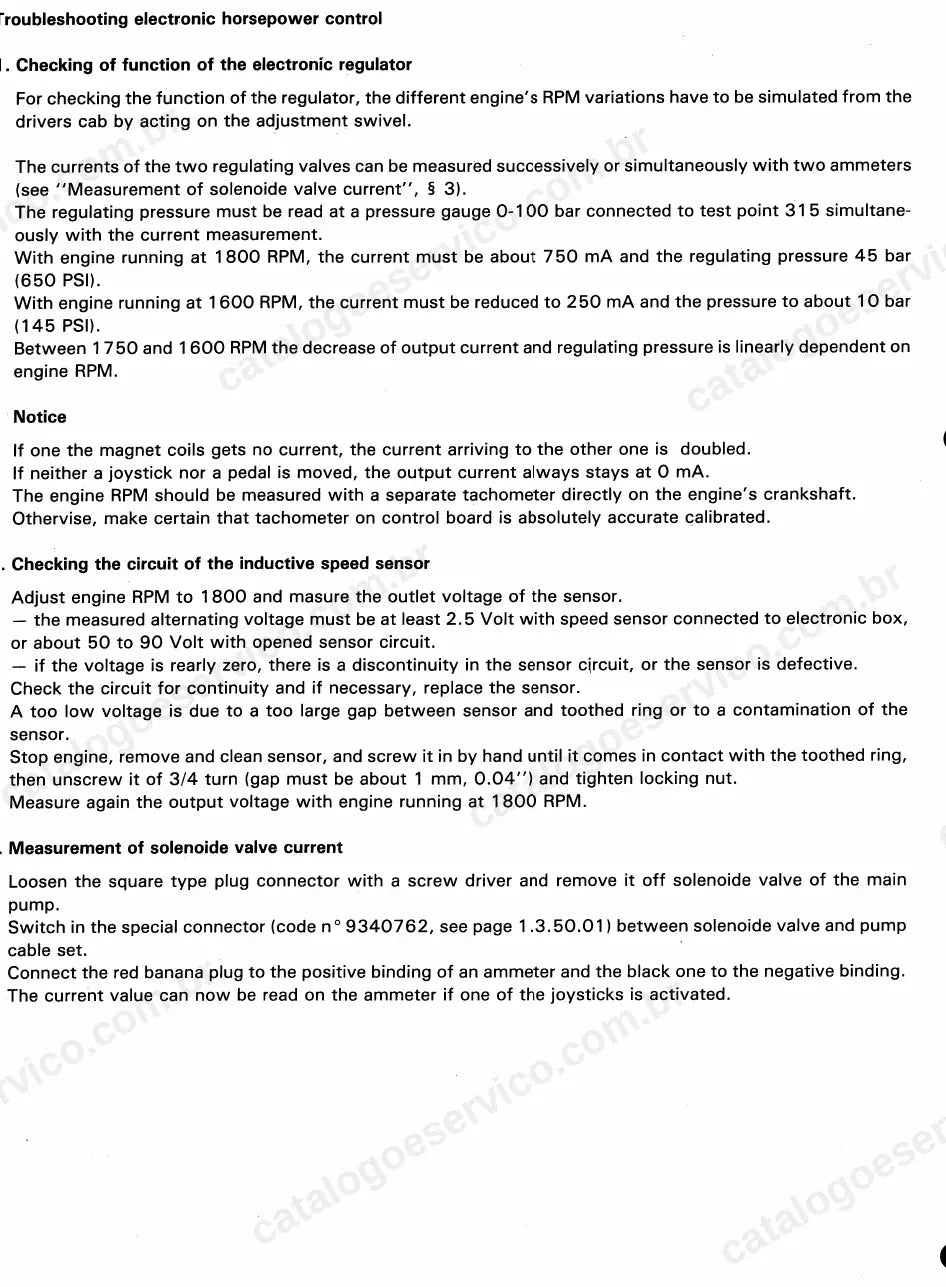

- Rotinas de diagnóstico do controle eletrônico de potência, com medição de corrente das válvulas solenoides e do sensor de rotação.
Para quem é
Para equipes de manutenção de minas e pedreiras, mecânicos de campo e oficinas de recuperação de componentes que ainda mantêm a R994 em operação e precisam das regulagens de fábrica de cada série.
Perguntas frequentes
Serve para qual série da R994?
Para a R 994 Litronic a partir do número de série 101, com regulagens separadas por faixa de série; algumas seções também valem para a R 992.
Está em português?
Não. O manual está em inglês técnico; algumas pranchas de esquema elétrico trazem legendas em alemão, inglês e francês.
O PDF é pesquisável?
As páginas são digitalizadas a partir do livro impresso, por isso a busca por palavra funciona só em parte do arquivo.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
