Com 1.624 páginas em inglês, o Manual de Serviço Liebherr R995 Litronic é o documento técnico oficial em PDF da escavadeira de mineração de 441 a 450 toneladas de peso operacional produzida pela Liebherr-Mining Equipment Colmar. O livro segue a estrutura em 21 capítulos da linha de mineração: dados técnicos e içamento de componentes, manutenção operacional, ferramental, motor, hidráulica de trabalho e translação, giro, arrefecimento, lubrificação, sistema elétrico, pneumática, partes mecânicas, ar-condicionado, combate a incêndio e esquemas.
Diferente da R996B, que usa dois PowerPacks, a R995 tem um único motor MTU 16V 4000 E20 de 1.600 kW e 10.500 Nm, seis bombas principais A4V-SO 750 com vazão total de 5.010 l/min e um capítulo próprio para o comando adicional do equipamento em versão pontão; o manual de operação incluído vale para o tipo 593 a partir do número de série 101.
Destaques deste material
- Motor MTU 16V 4000 E20 turboalimentado: 65 litros, 1.800 rpm nominais, 480 l de óleo e folga de válvulas de 0,2/0,5 mm a frio.
- Hidráulica principal com 6 bombas A4V-SO 750, início de regulagem em 141 bar, pressão máxima de 320 bar e 6.400 l de óleo no sistema.
- Giro em circuito fechado com 4 bombas A4V-SG 180 (837 kW), 4 redutores SAT 400/206, motores FMF 165 e 3,71 rpm.
- Translação FAT 1100/104 a 2,61 km/h, esteiras de 1.200 mm com 48 elos e pressão sobre o solo de 21,4 N/cm² (retro).

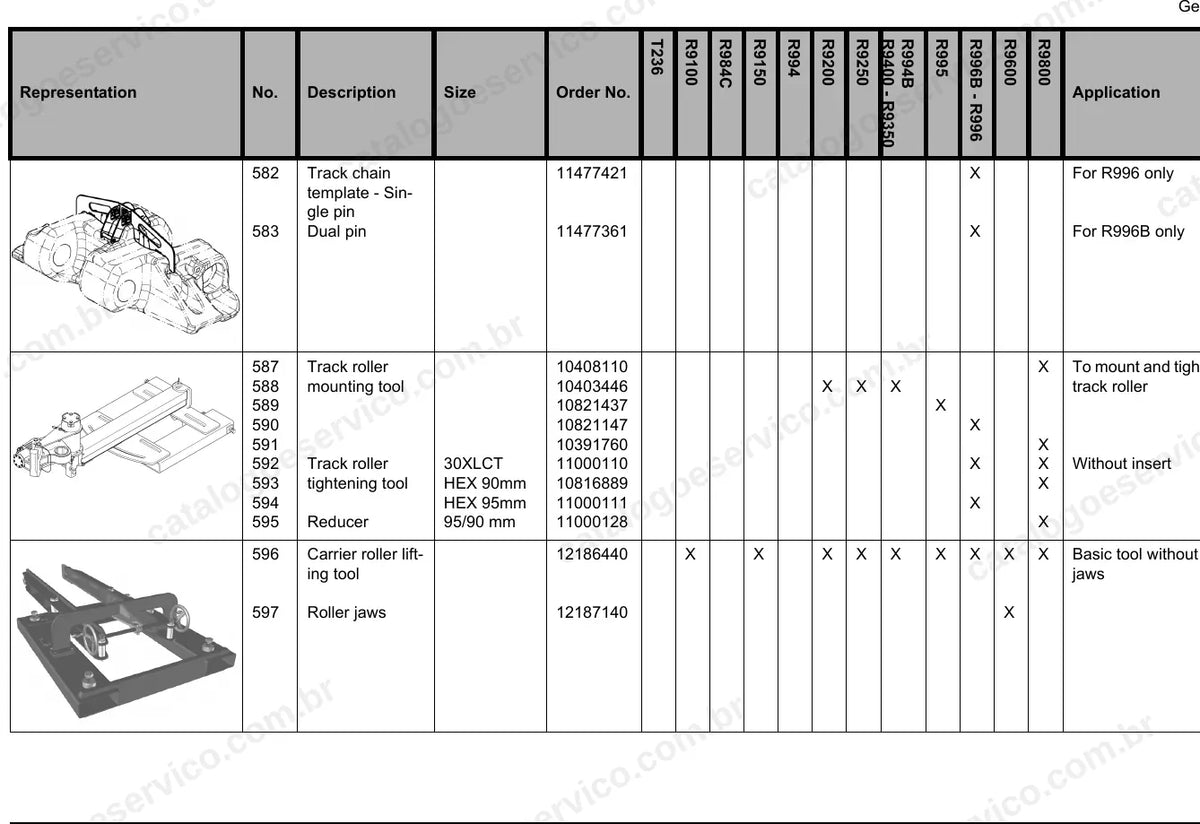

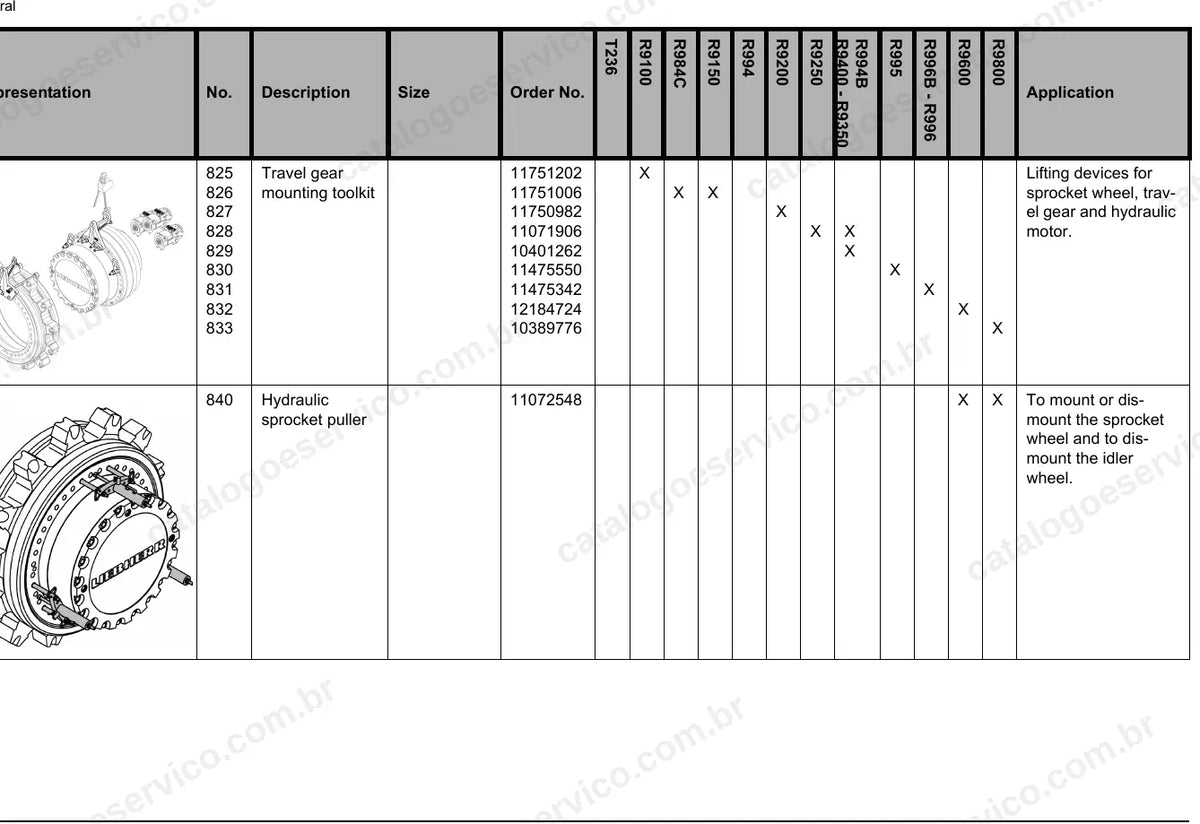

- Tabelas de ferramentas especiais Liebherr para esteiras, roletes, redutores de translação e tensionadores hidráulicos de parafusos.
- Sistemas de supressão de incêndio ANSUL LT-A-101 e LVS, ar-condicionado Konvekta com R134a e partes mecânicas da superestrutura.
O que este manual cobre
- Generalidades, torques de aperto e soldagem
- Procedimentos de trabalho seguro e análise de risco
- Dados técnicos e içamento de componentes
- Manutenção operacional
- Ferramental
- Motor diesel
- Hidráulica de trabalho e de translação
- Sistema de giro e arrefecimento
- Lubrificação centralizada, escada e alçapão de serviço
- Tensionamento hidráulico das esteiras
- Sistema elétrico e controle pneumático
- Superestrutura, material rodante e equipamento mecânico
- Aquecimento, ar-condicionado e supressão de incêndio
- Comando adicional do equipamento (pontão) e esquemas
Por que vale a pena
- Valores de fábrica para regulagem das pressões primárias, secundárias, de servo e de giro da R995.
- Procedimentos de remoção e instalação de lança, braço, redutores, acoplamento e componentes do material rodante, com torques de aperto.
- Localização de componentes elétricos, sensores e displays para orientar o diagnóstico de falhas em campo.
- Limites de desgaste do material rodante e rotinas de manutenção preventiva da escavadeira.
Para quem é
Para equipes de manutenção de mineradoras, mecânicos de campo e empresas de serviço que mantêm a R995 em operação de carga pesada e precisam dos dados de fábrica para regular, testar e reparar a máquina.
Perguntas frequentes
Serve para qual R995?
Para a R 995 Litronic tipo 593, com motor MTU 16V 4000 E20, nas versões com equipamento retro e caçamba frontal com descarga pelo fundo.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Inclui a versão pontão?
Sim. Há um capítulo dedicado ao comando adicional do equipamento para a versão pontão, além de referências a ela no sistema elétrico.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
