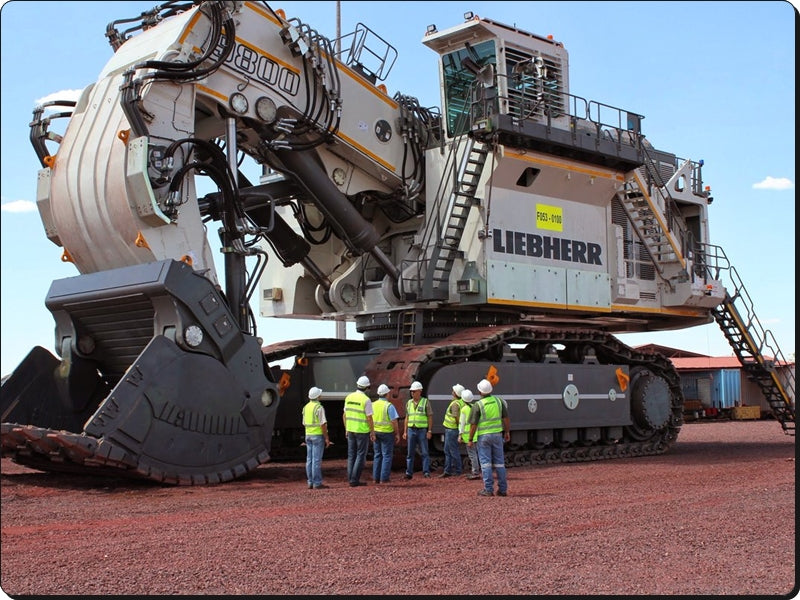

O Manual de Serviço Liebherr R9800 é o documento técnico oficial em PDF, com 2.919 páginas em inglês, para a escavadeira de mineração de cerca de 800 toneladas fabricada pela Liebherr-Mining Equipment Colmar. Ele reúne dados técnicos, procedimentos de trabalho seguro, regulagens, manutenção operacional e a descrição de cada sistema da máquina: os dois PowerPacks com motores diesel, a hidráulica de equipamento e translação com dez bombas principais, o giro com quatro redutores, arrefecimento, lubrificação central, sistema elétrico, pneumático, estrutura, material rodante e combate a incêndio.

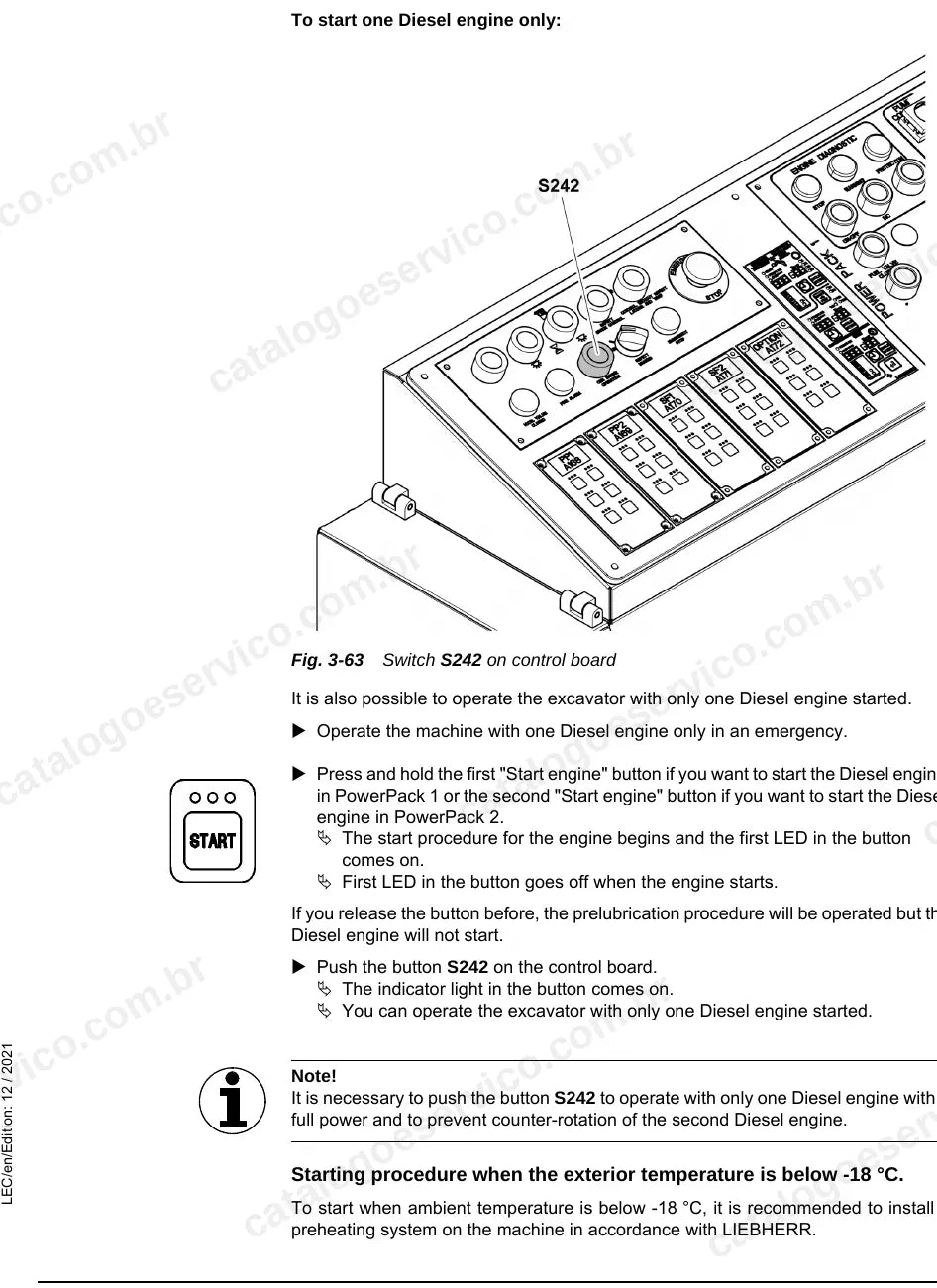

Esta edição de dezembro de 2021 cobre a R 9800 tipo 1282 a partir da série 18181, com dois motores MTU 12V4000 de 1.425 kW (um por PowerPack), duas caixas de distribuição Lohmann + Stolterfoht GFC 375/1001 e a operação de emergência com apenas um motor diesel pelo interruptor S242.
Destaques deste material
- Motor MTU 12V4000: 12 cilindros em V a 90°, 57,2 l, 9.070 Nm a 1.500 rpm, folga de válvulas de 0,2 mm (admissão) e 0,5 mm (escape) e 430 l de óleo no primeiro abastecimento.
- Circuito principal com 8 bombas A20VO520 e 2 bombas A4VSO520 a 1.445 rpm: 7.510 l/min, alívio primário de 320 ± 5 bar, regulador em 300 ± 5 bar e secundário em 380 ± 5 bar.
- Giro em circuito fechado com 4 bombas A4 VG 250, 4 motores DMFA 355, 4 redutores SAT 700/270 e coroa ROD 5604 DJ, com 320 bar de pressão de trabalho e até 3,6 rpm.
- Sistema hidráulico com 10.500 l de óleo (7.100 l no tanque) e cilindros da lança de 480/280 mm com curso de 3.500 mm no equipamento retro.
- Arrefecimento do motor em arquitetura de duas bombas e dois circuitos (alta e baixa temperatura), com esquema do circuito de líquido e faixas do termostato.
- Capítulo de esquemas com sistema hidráulico (instruções de regulagem e descrição dos componentes), pneumático, lubrificação central, água, combustível e elétrico.
O que este manual cobre
- Generalidades e torques de aperto padrão de fábrica
- Procedimentos de trabalho seguro e análise de riscos
- Dados técnicos, içamento de componentes, primeira partida e regulagens

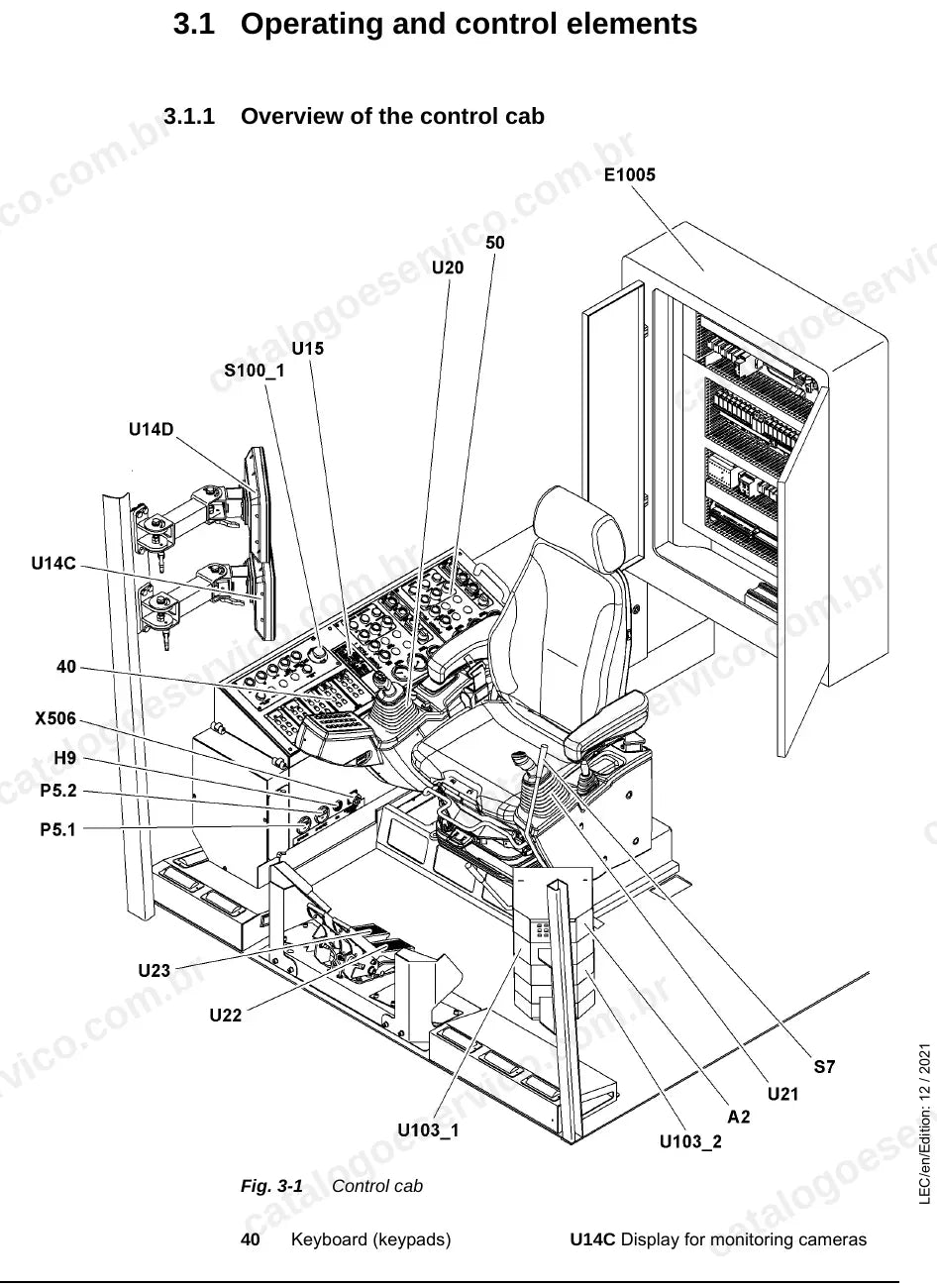

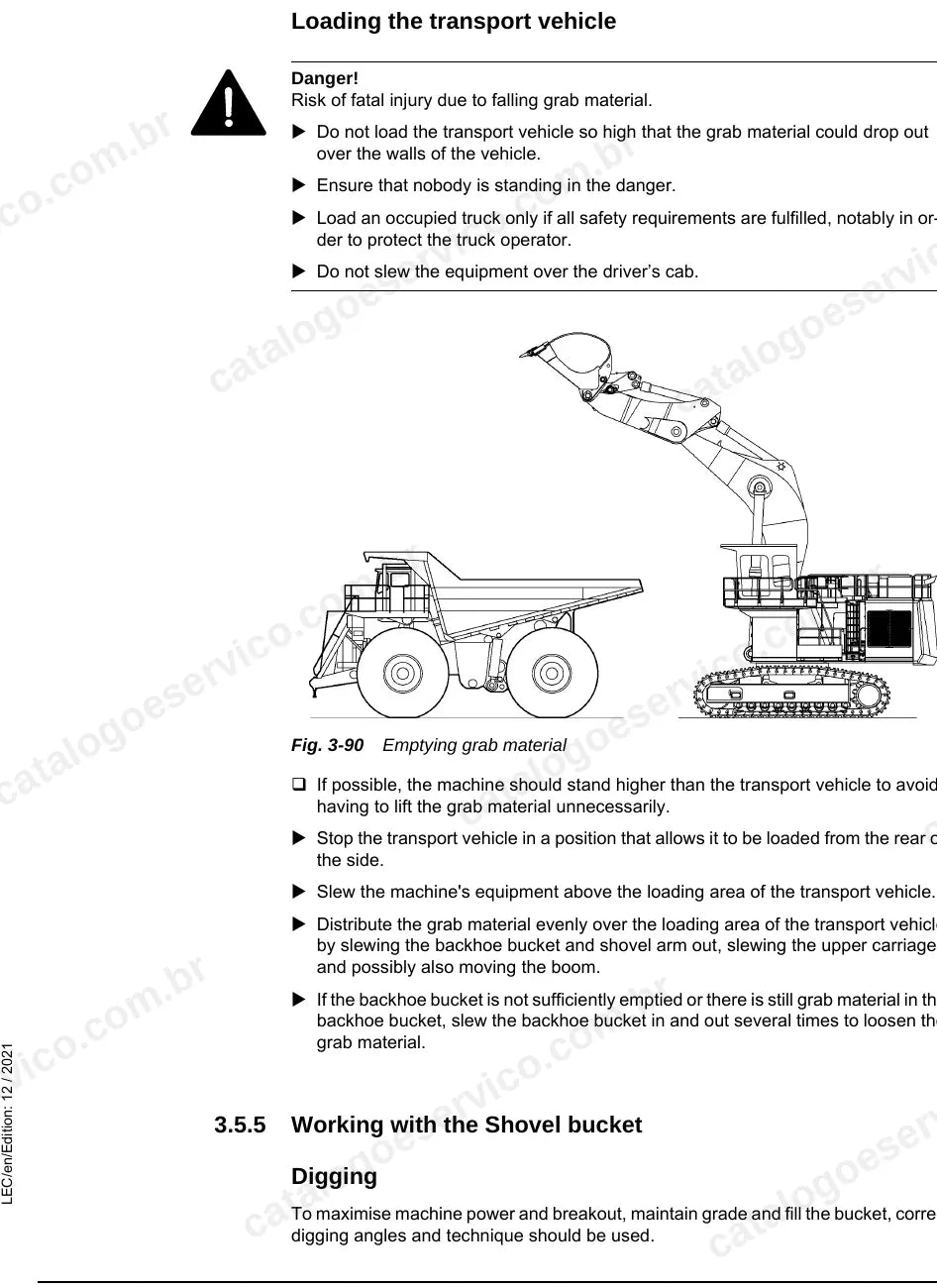

- Manutenção operacional, ensaios não destrutivos e manual de operação
- Motor diesel MTU (PowerPacks)
- Sistemas hidráulicos de equipamento e translação
- Sistema de giro
- Sistema de arrefecimento
- Lubrificação central (unidade de controle Liebherr e SKF/Lincoln)

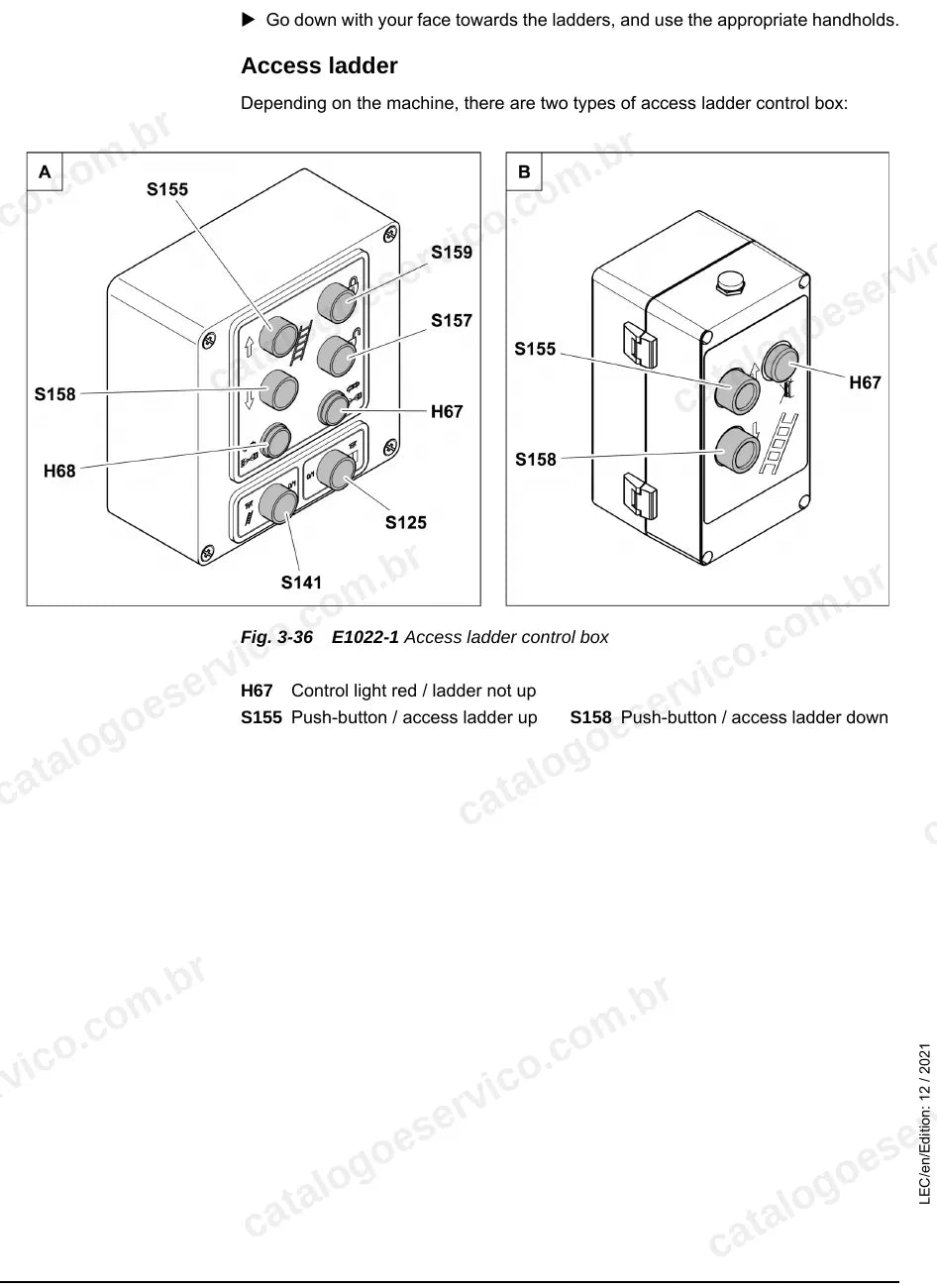

- Escada de acesso, portinhola de serviço e tensionamento das esteiras
- Sistema elétrico e sistema pneumático
- Estrutura superior, material rodante e equipamento – mecânica
- Aquecimento, ar-condicionado e supressão de incêndio
- Esquemas hidráulicos, pneumáticos e elétricos
Por que vale a pena
- Procedimentos de regulagem com valores nominais de pressão das bombas de trabalho, do giro e do servo, com os pontos de medição de cada circuito.
- Checklist de primeira partida após revisão geral ou parcial, com as verificações por tipo de máquina e de motor.
- Torques de aperto padrão Liebherr para parafusos métricos, UNC/UNF e flanges SAE, além de procedimentos de reparo por solda.
- Remoção e instalação de componentes principais com pontos de içamento e procedimentos de trabalho seguro passo a passo.
Para quem é
Indicado para equipes de manutenção de minas, mecânicos de campo e oficinas especializadas em equipamentos de grande porte que mantêm a R 9800 em operação e precisam dos valores de fábrica para regular, testar e reparar os dois PowerPacks, a hidráulica e o giro.
Perguntas frequentes
Serve para qual R 9800?
Para a R 9800 a partir do número de série 18181, tipo 1282, com motores MTU 12V4000. Pontos em que outras versões diferem aparecem indicados no texto pelo número de tipo.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr Mining.
Tem esquemas hidráulicos e elétricos?
Sim. O capítulo 21 traz os esquemas do sistema hidráulico, pneumático, de lubrificação central, de água, de combustível e elétrico.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
