Compacto e direto, o Manual de Serviço Liebherr R 984 C Litronic EW / High Rise é o documento técnico oficial em PDF, com 335 páginas em inglês, para as versões especiais da escavadeira de grande porte R 984 C produzidas pela Liebherr-Hydraulikbagger em Kirchdorf, na Alemanha: a R 984 C Litronic EW (tipo 1224) e a R 984 C Litronic High Rise (tipo 1138), com superestrutura elevada em torre. O livro cobre informações gerais e torques, ferramentas especiais, dados técnicos e check list de regulagem, caixa de distribuição das bombas, sistema hidráulico com esquemas, componentes hidráulicos, sistema elétrico, giro, coroa e translação.
Livro específico das versões EW e High Rise da R 984 C, com motor Cummins QSK 19 C 750 de 504 kW, três bombas LPV 250 (3 x 472 l/min) e giro em circuito fechado com bomba BPV 200; a High Rise pesa de 206,2 a 218,6 t com equipamento e tem altura de 13.560 mm sem equipamento.
Destaques deste material
- Dados técnicos da High Rise: máquina base de 172,2 a 184,6 t, largura de 7.520 mm, tanque de diesel de 1.585 l e tanque auxiliar opcional de 6.000 l.
- Motor Cummins QSK 19 C 750 com 2.644 Nm a 1.400 rpm e inclinação máxima de operação de 45°.
- Check list de regulagem com marcha lenta de 850 rpm, rotação máxima de 1.950 rpm, pressão de servo de 31 bar e pressão primária de 350 bar.
- Bomba de giro BPV 200 com teste das válvulas de alta pressão, redutor de giro SAT 450 com motor FMF 250 e redutor de translação FAT 600.
- Esquemas hidráulicos separados da R984 C-HR e da R984 C, além de esquemas elétricos de iluminação, faróis da passarela e bomba de abastecimento.
O que este manual cobre
- Informações gerais, torques e fluidos

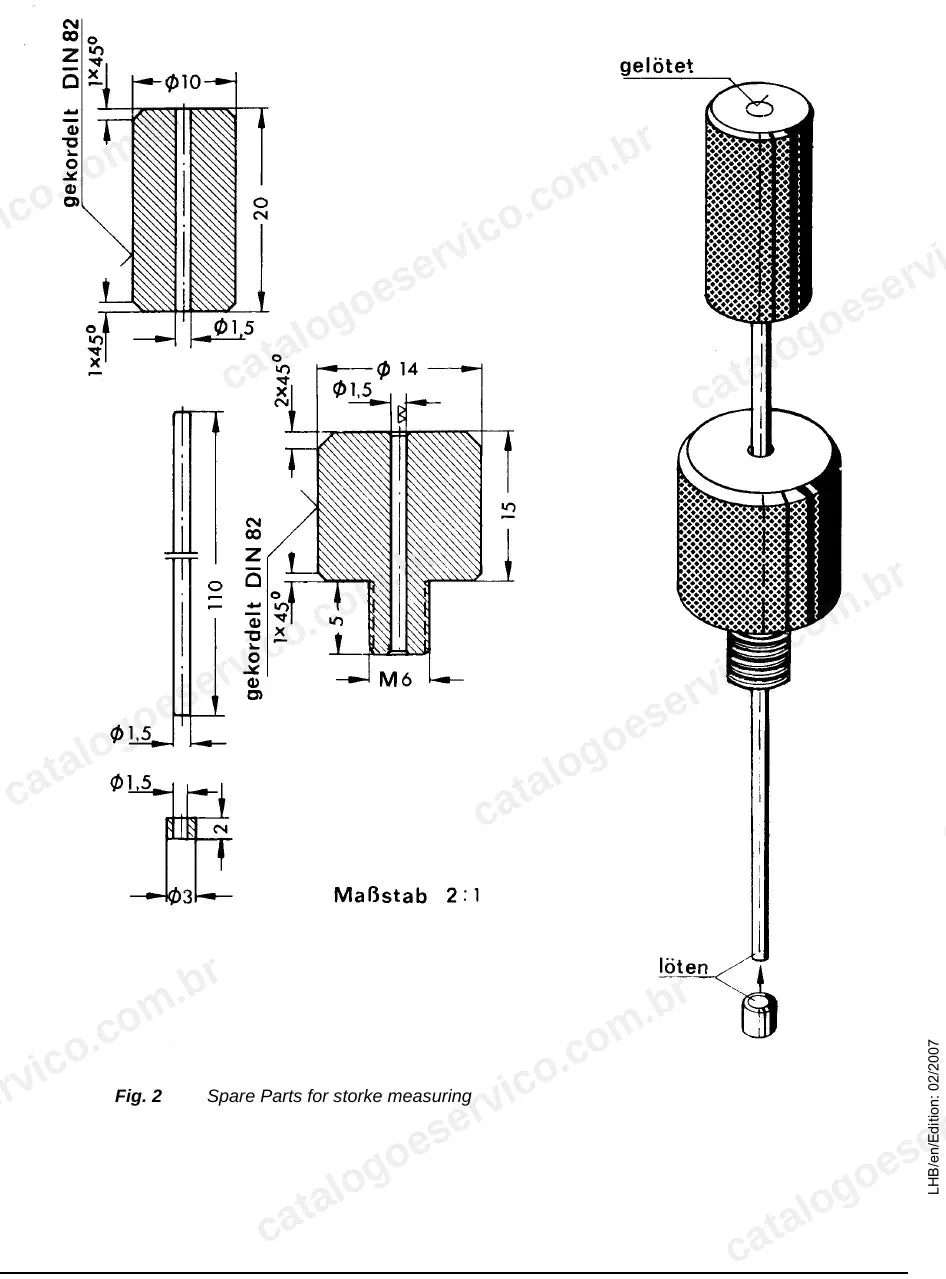

- Ferramentas especiais e medidor de curso do bloco de comando
- Dados técnicos e check list de regulagem
- Caixa de distribuição das bombas
- Sistema hidráulico e esquemas hidráulicos

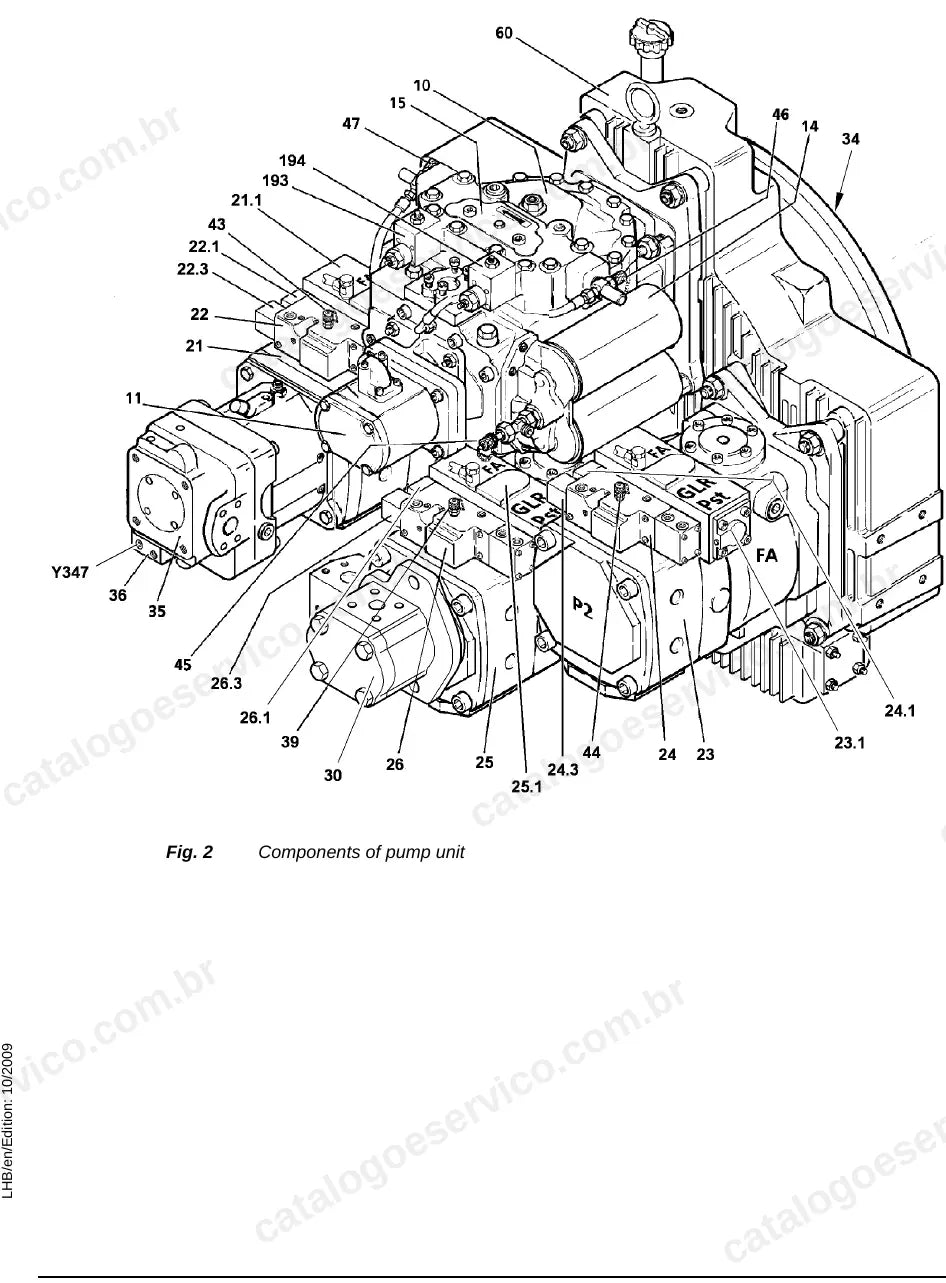

- Componentes hidráulicos (bombas LPV 250 e BPV, motor FMF 250, juntas rotativas)
- Sistema elétrico da máquina tipo 1138
- Redutor de giro e coroa de giro
- Redutor de translação FAT 600 e freio de translação
Por que vale a pena
- Check list de teste e regulagem com valores nominais, tolerâncias e pontos de medição para motor, bombas e válvulas.

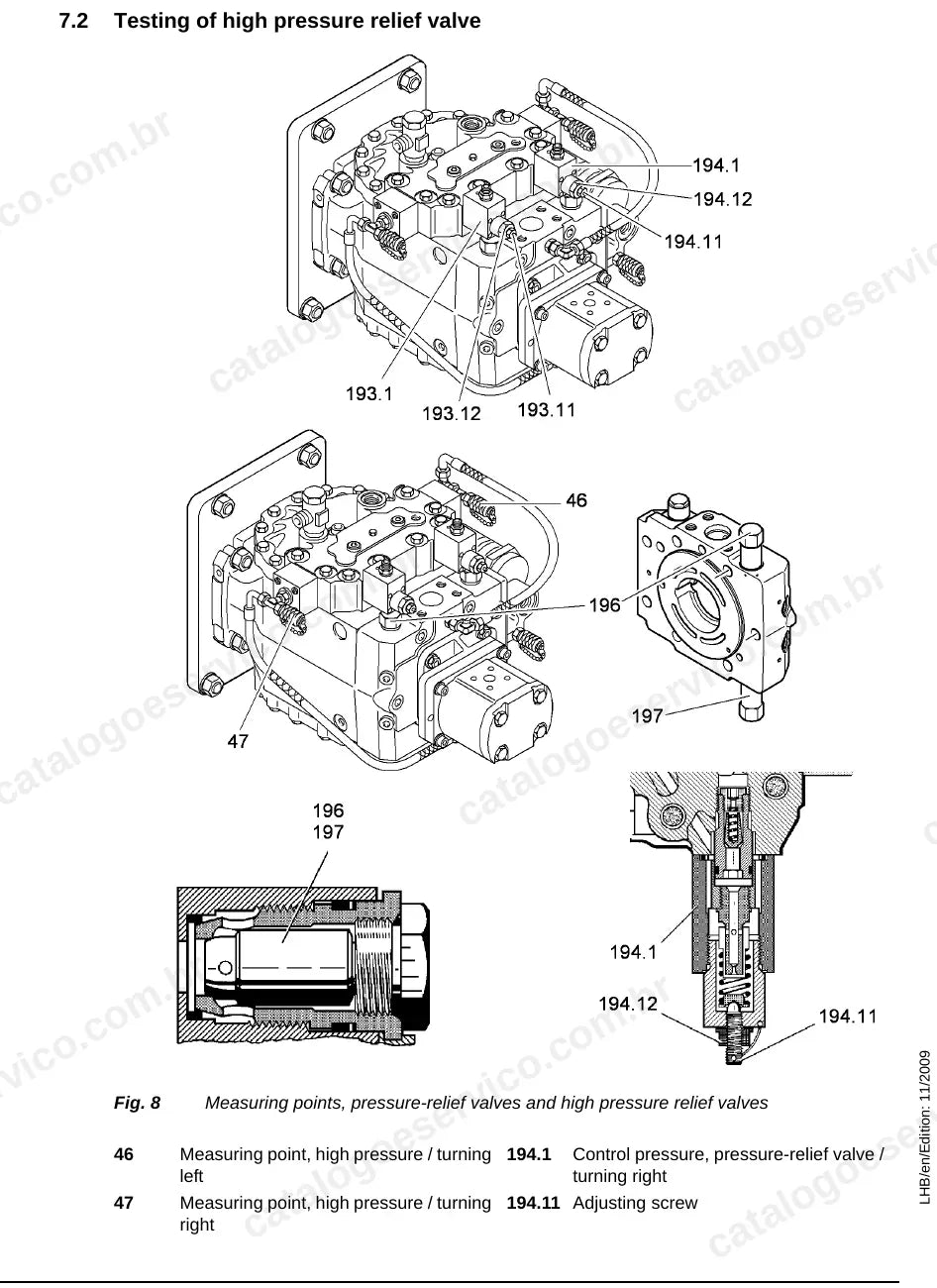

- Ajuste da bomba de giro em circuito fechado e teste das válvulas limitadoras de alta pressão.

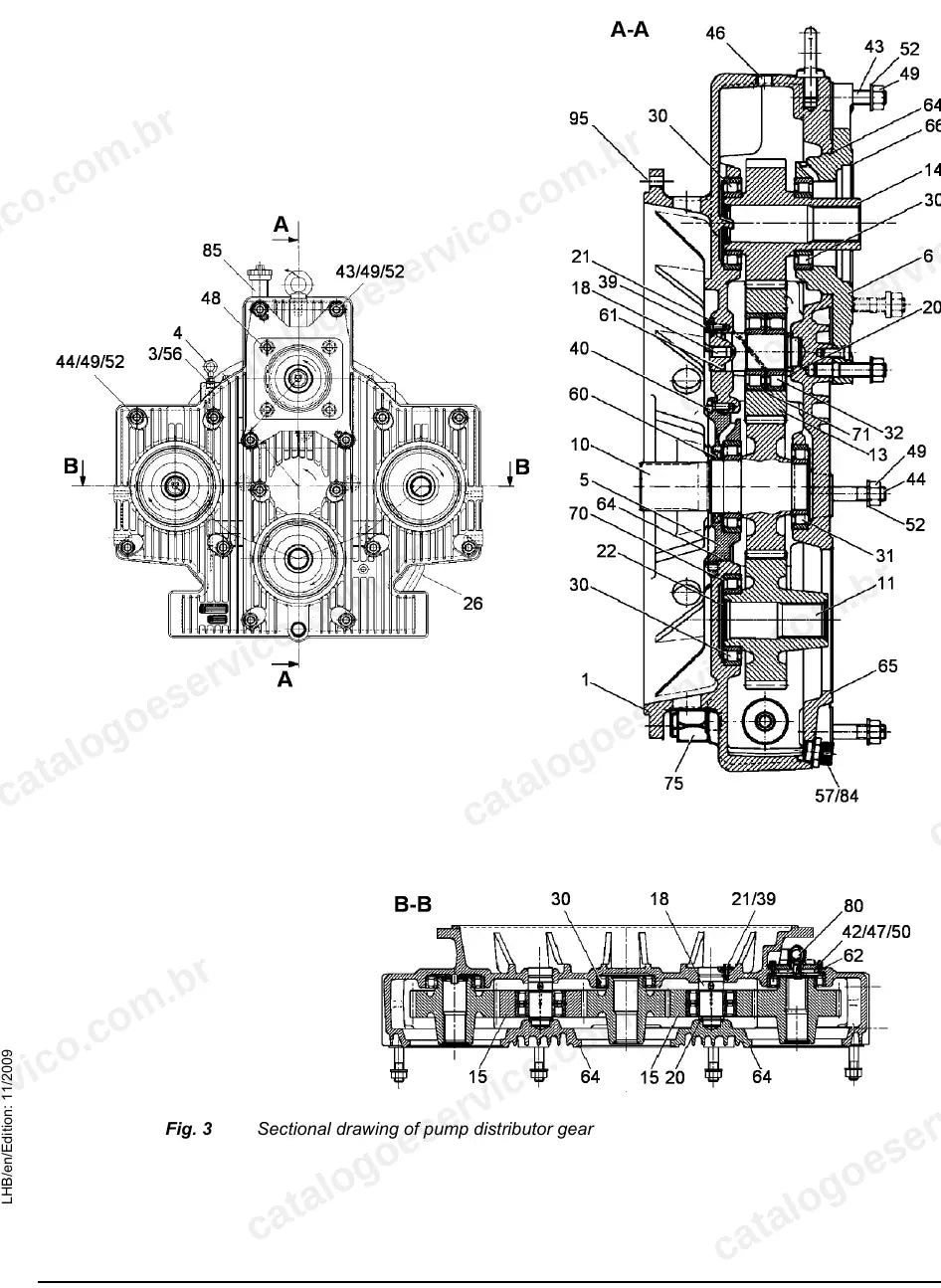

- Desenhos em corte da caixa de distribuição e da unidade de bombas para desmontagem e montagem.
- Torques de aperto, aperto controlado por ângulo e ferramentas de montagem dos cilindros hidráulicos.
Para quem é
Indicado para oficinas de máquinas pesadas, equipes de manutenção portuária, siderúrgica e de mineração e prestadores de serviço que atendem a R 984 C nas versões EW ou High Rise e precisam dos valores de fábrica para regular e reparar a máquina.
Perguntas frequentes
Serve para quais versões?
Para a R 984 C Litronic High Rise tipo 1138, a partir da série 40842, e para a R 984 C Litronic EW tipo 1224, a partir da série 43856.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas hidráulicos?
Sim. Traz esquemas hidráulicos da R984 C-HR e da R984 C, além de esquemas elétricos de iluminação e da bomba de abastecimento.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
