Com 3.074 páginas em inglês, o Manual de Serviço Liebherr R9800-986 é o documento técnico oficial em PDF da escavadeira de mineração R 9800, fabricada em Colmar, na França. Ele acompanha a máquina nas versões retro (backhoe) e frontal (face shovel) e detalha, sistema por sistema, os dois PowerPacks diesel, a hidráulica de trabalho e de giro, o arrefecimento, a lubrificação centralizada, o tensionamento das esteiras, a parte elétrica e pneumática e as estruturas mecânicas.
Este volume atende a R 9800 tipo 986 a partir do nº de série 18180, com dois Cummins QSK 60 de 1.492 kW e torque de 8.364 Nm, splitterboxes Lohmann + Stolterfoht GFC 375/1001 de 170 l e tanque de diesel de 19.691 l. Os pesos de operação indicados são 793 t (retro) e 804 t (frontal).
Destaques deste material
- Dados dos motores QSK 60: 16 cilindros em V, 60 l cada, rotação nominal de 1.800 rpm, alta em vazio de 1.914 rpm e 325 l de óleo por motor.
- Hidráulica com 10.500 l no sistema e 7.100 l no tanque, vazão máxima de 7.510 l/min e pressão secundária de 380 ± 5 bar.
- Forças de escavação: 1.760/1.920 kN na retro e 2.950/3.050/2.400 kN de penetração e desagregação na frontal.

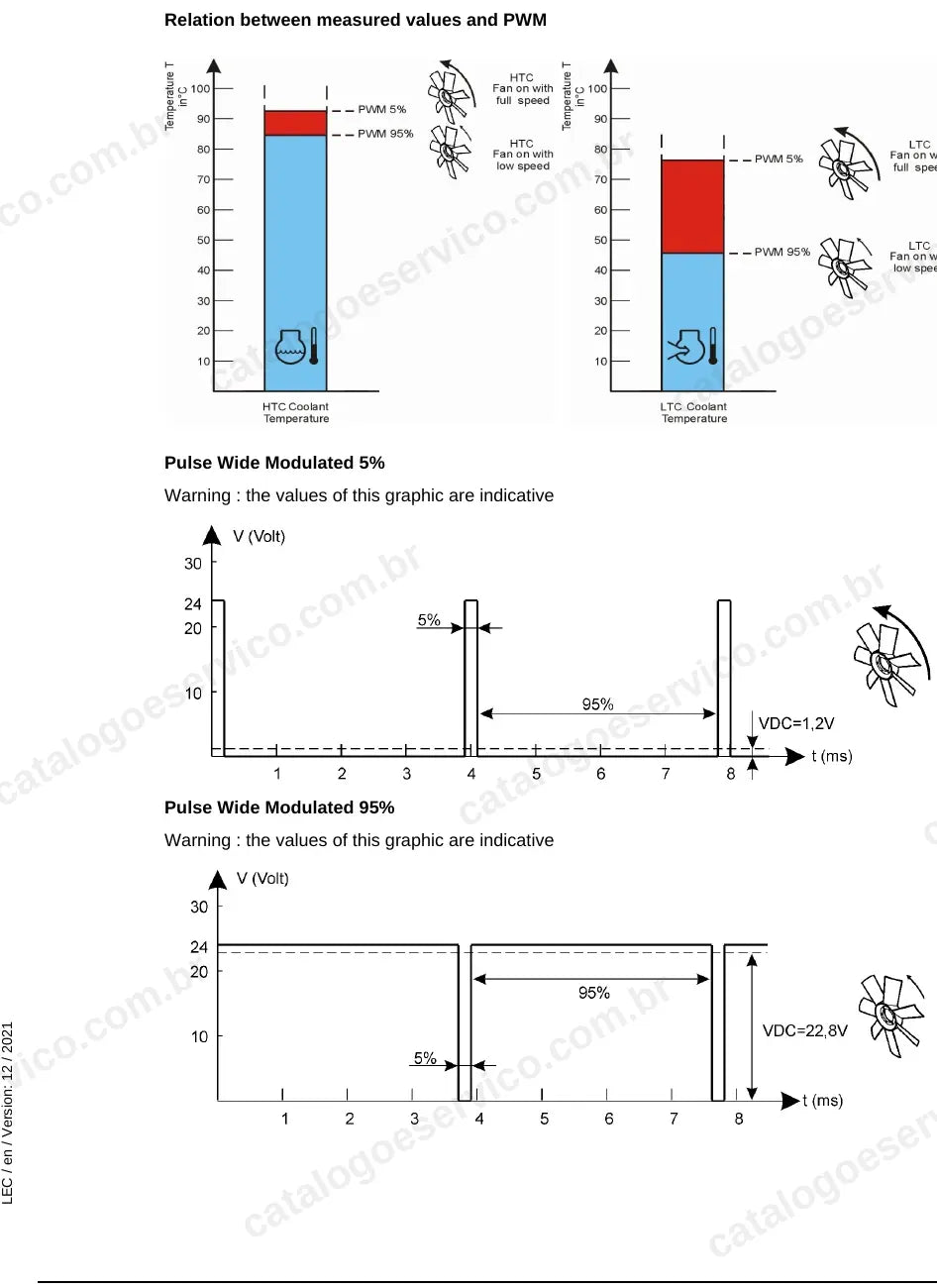

- Arrefecimento controlado pelo sistema QUANTUM, com bomba multicircuito DPM 108/108/108 e ventiladores BZI regulados por PWM conforme a temperatura do motor.

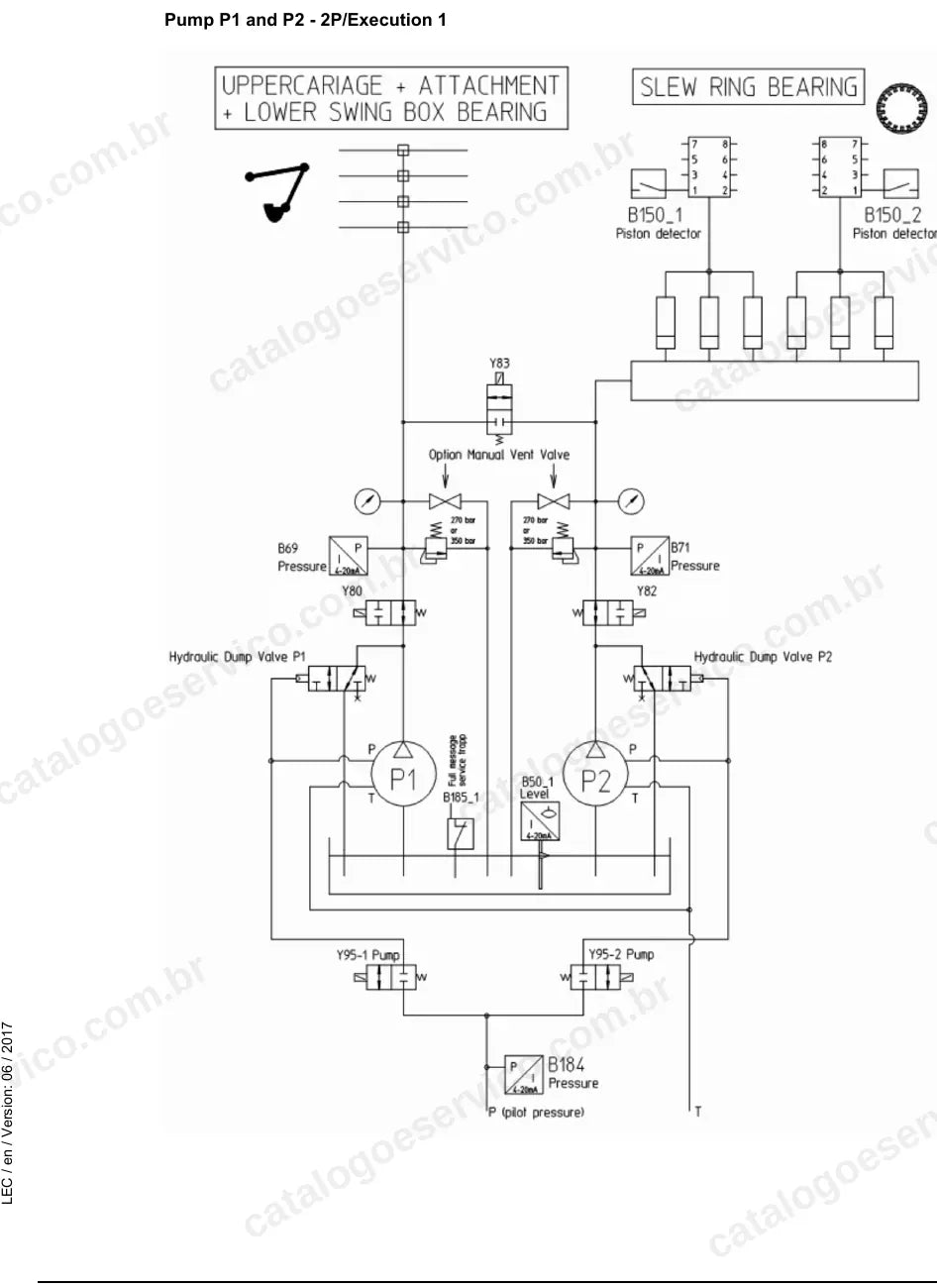

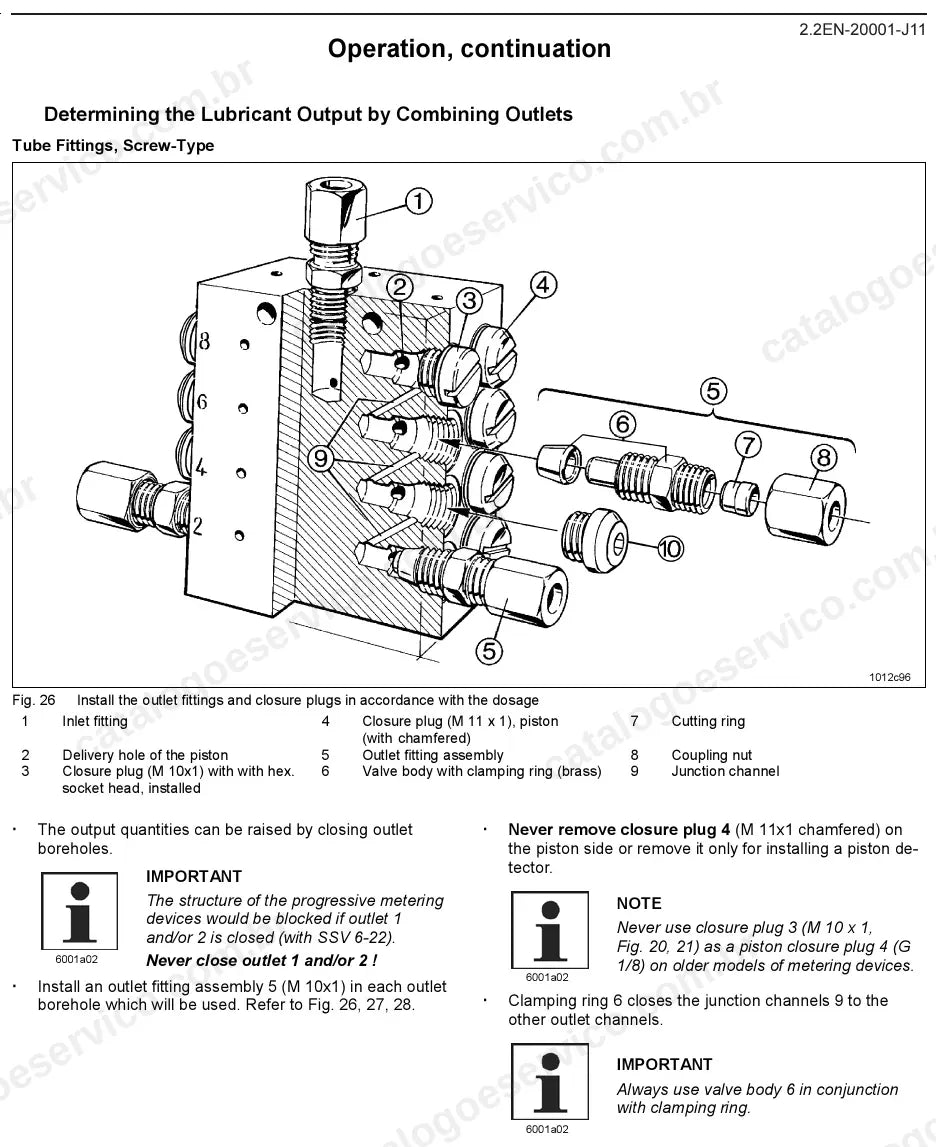

- Lubrificação centralizada com descrição do comando Liebherr das bombas P1 e P2 e montagem dos distribuidores progressivos.
- Capítulo de esquemas com instruções de ajuste dos componentes hidráulicos, além dos esquemas pneumático, de lubrificação, de água e elétrico.
O que este manual cobre
- Generalidades, conversões, torques e soldagem
- Procedimentos de trabalho seguro
- Dados técnicos da máquina
- Manutenção operacional e ferramental
- Motor e sistema de combustível
- Equipamento e translação
- Sistema de giro
- Sistema de arrefecimento
- Lubrificação centralizada
- Escada de acesso, alçapão de serviço e tensionamento das esteiras
- Sistema elétrico e pneumático
- Superestrutura, material rodante e equipamento (mecânico)
- Ar-condicionado, supressão de incêndio e esquemas
Por que vale a pena
- Instruções de ajuste e regulagem das pressões das bombas principais, de giro e de pilotagem com os valores de fábrica.
- Procedimentos de remoção e instalação com torques de aperto para parafusos, flanges SAE e bujões VSTI.
- Diagnóstico com códigos de erro e de falha dos PowerPacks e do sistema elétrico.

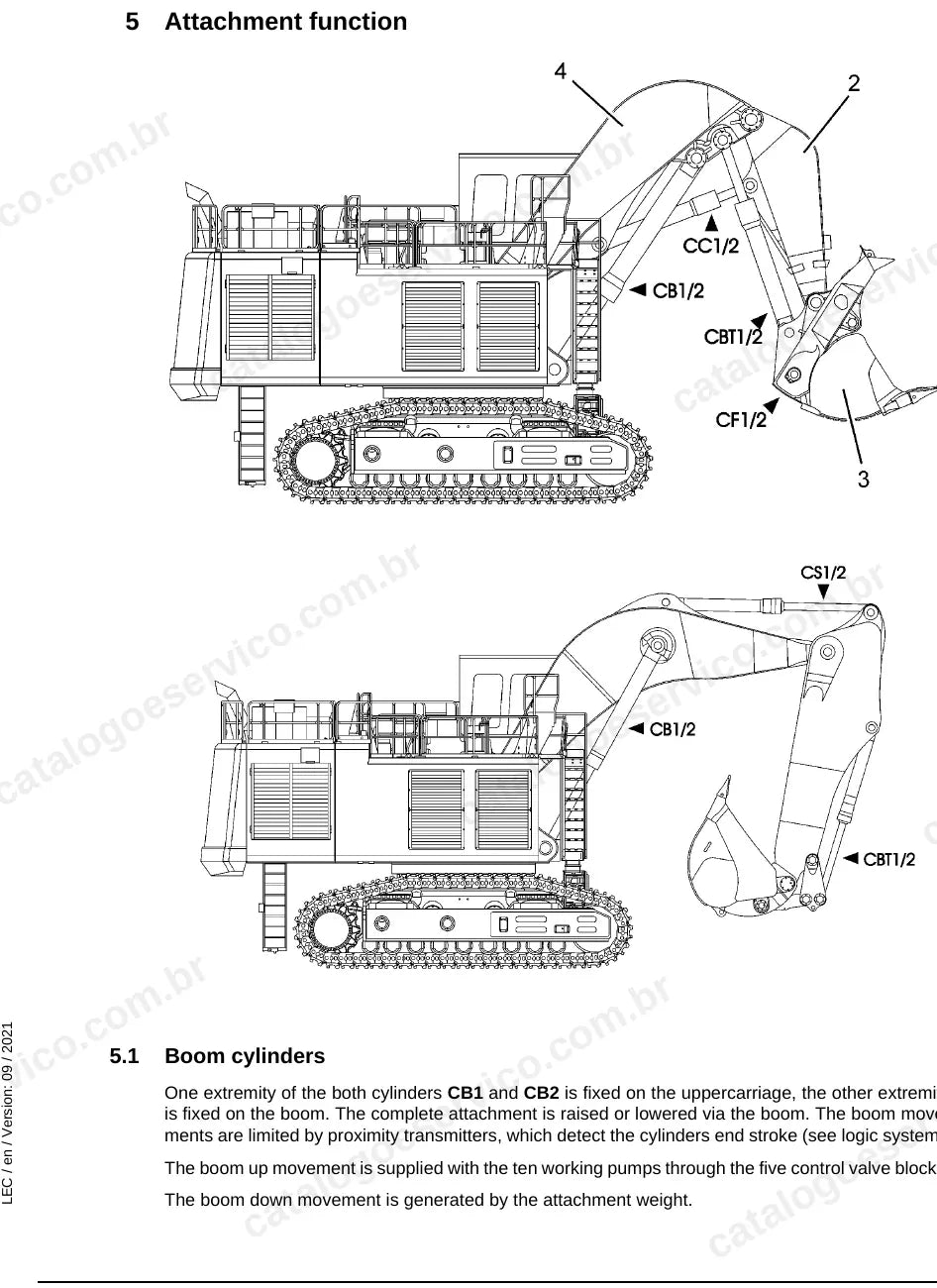

- Inspeções estruturais da lança, do braço e da caçamba nas configurações retro e frontal.
Para quem é
Feito para mineradoras, contratadas de manutenção e mecânicos de campo que mantêm frotas de R 9800 tipo 986 em carregamento de caminhões fora de estrada e precisam dos valores de fábrica para cada intervenção.
Perguntas frequentes
Serve para qual R 9800?
Para a R 9800 tipo 986 a partir do nº de série 18180, nas configurações retro (backhoe) e frontal (shovel).
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Qual a diferença para o manual do tipo 1658?
São máquinas de séries diferentes: o tipo 986 começa no nº 18180 e tem splitterbox GFC 375/1001 e tanque de 19.691 l; o tipo 1658 começa no nº 48027 e traz motores Tier 4f / Stage V com SCR.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
