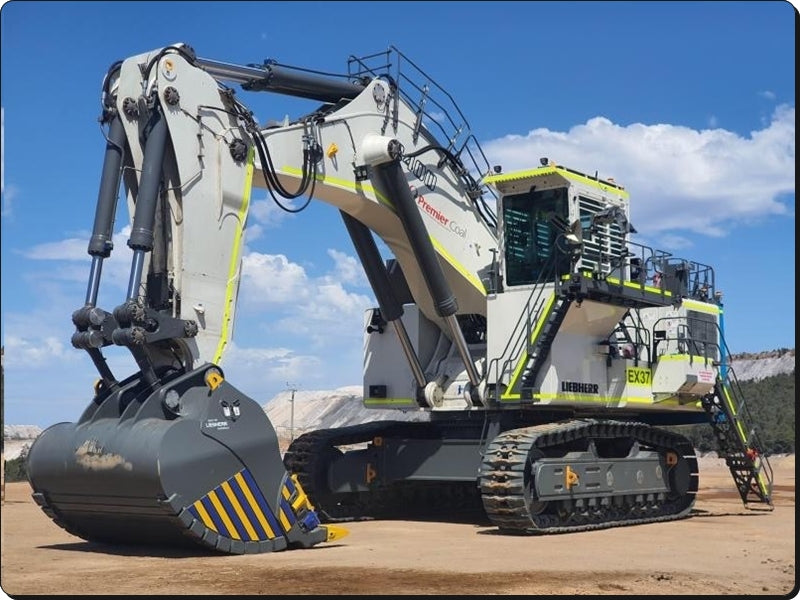

O Manual de Serviço Liebherr R9400 série 43063 é o documento técnico oficial em PDF, com 2.776 páginas em inglês, para a geração da escavadeira de mineração R 9400 equipada com motor diesel da própria Liebherr. Produzido pela Liebherr-Mining Equipment Colmar, cobre dados técnicos, segurança, primeira partida, regulagens, manutenção e o funcionamento de motor, hidráulica, giro, arrefecimento, lubrificação central, sistemas elétrico e pneumático, estrutura, material rodante, ar-condicionado e supressão de incêndio.
Este é o livro do tipo 1628 a partir da série 43063, com motor Liebherr D9812 de 12 cilindros, 62 litros e 1.350 kW com injeção common rail, e bombas principais Rexroth A20VO520 ou Liebherr DPVD 550 conforme a máquina.
Destaques deste material
- Motor Liebherr D9812: 12 cilindros em V, 62 l, 175/215 mm, 1.350 kW (1.810 HP) a 1.500 rpm e 10.313 Nm a 1.250 rpm, com marcha lenta de 650 rpm e máxima de 1.650 rpm.
- Arrefecimento do D9812 em circuito de alta temperatura (bloco e óleo) e de baixa temperatura (turbos, ar de admissão e ECU), com bombas de 1.583 e 430 l/min e 356 l de líquido.
- Bombas principais em duas opções: Rexroth A20VO520 com 4 x 751 l/min e regulagem a partir de 192 bar, ou Liebherr DPVD 550 com 4 x 795 l/min a partir de 181 bar.
- Pressões de fábrica: alívio primário de 320 ± 5 bar, secundário de 380 ± 5 bar, 4.200 l de óleo no sistema e 2.200 l no tanque.
- Giro com bombas A4 VG 180 de 2 x 225 kW, motores FMF 250 e redutores SAT 450/207, a 350 ± 5 bar.
- Esquemas de sistema hidráulico, pneumático, lubrificação central, água e elétrico.
O que este manual cobre
- Generalidades e torques de aperto padrão de fábrica
- Procedimentos de trabalho seguro e análise de riscos
- Dados técnicos, içamento de componentes, primeira partida e regulagens

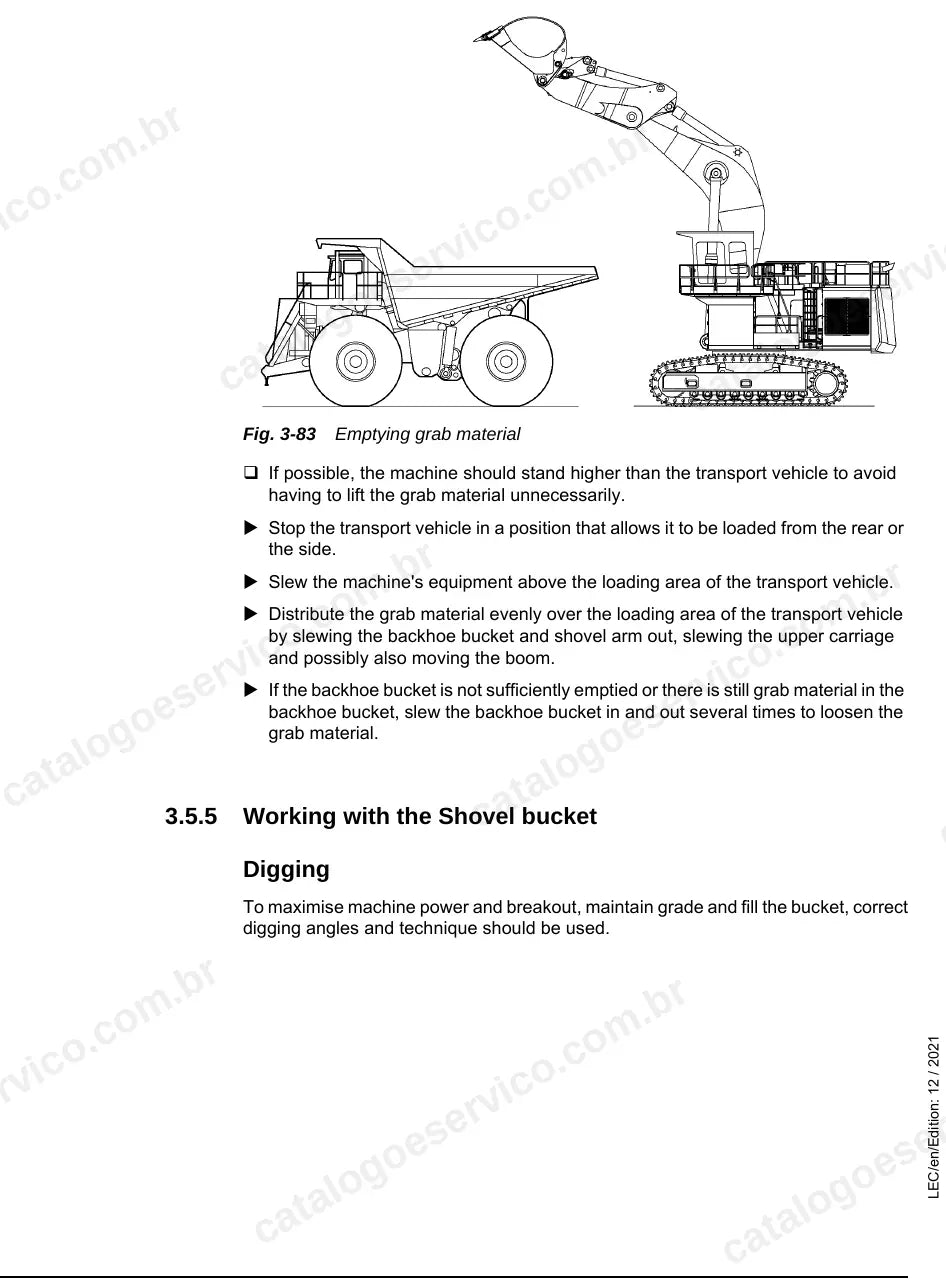

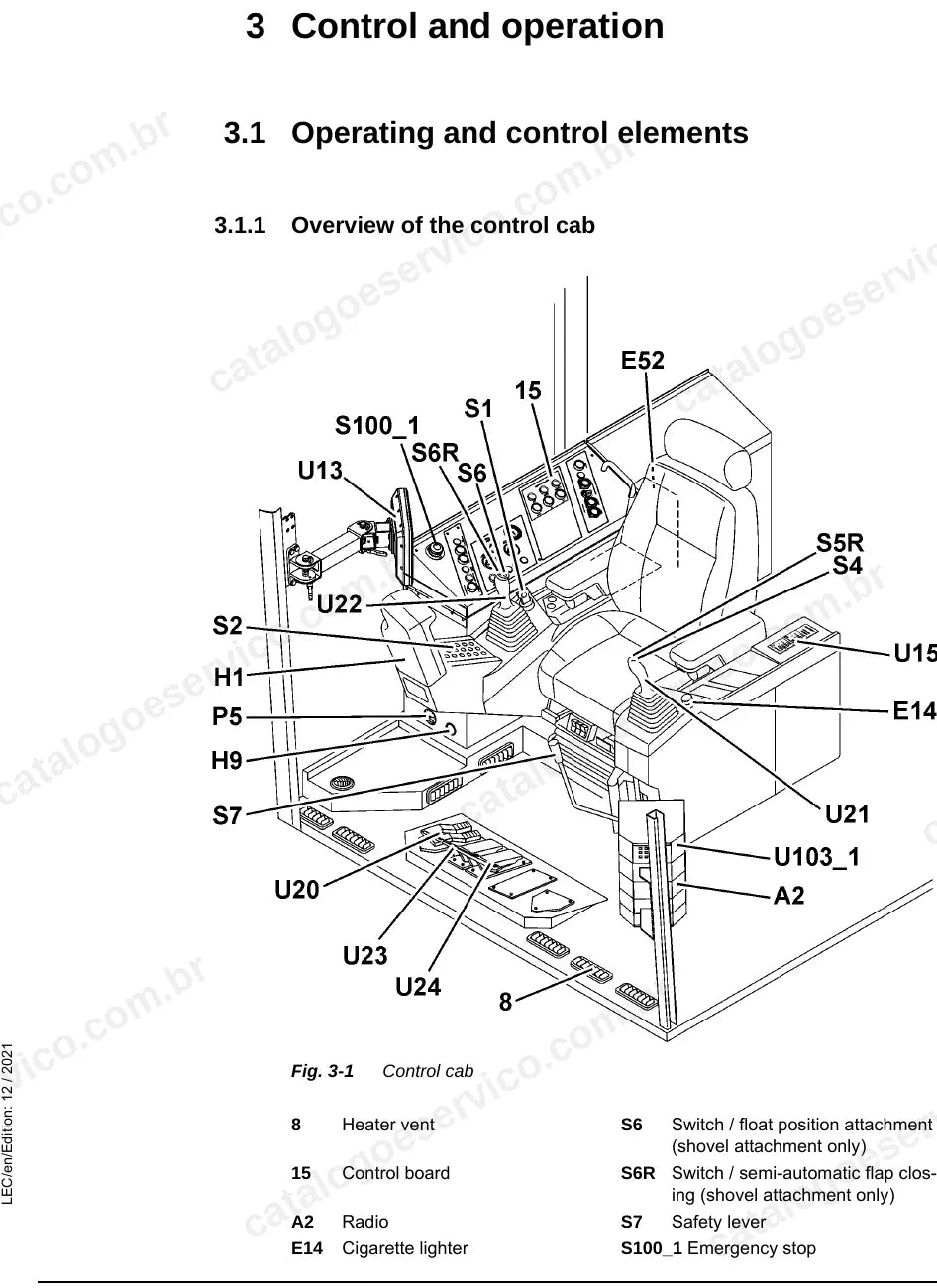

- Manutenção operacional, ensaios não destrutivos e manual de operação
- Motor diesel Liebherr D9812
- Sistemas hidráulicos de equipamento e translação
- Sistema de giro
- Sistema de arrefecimento
- Lubrificação central (unidade de controle Liebherr e SKF/Lincoln)

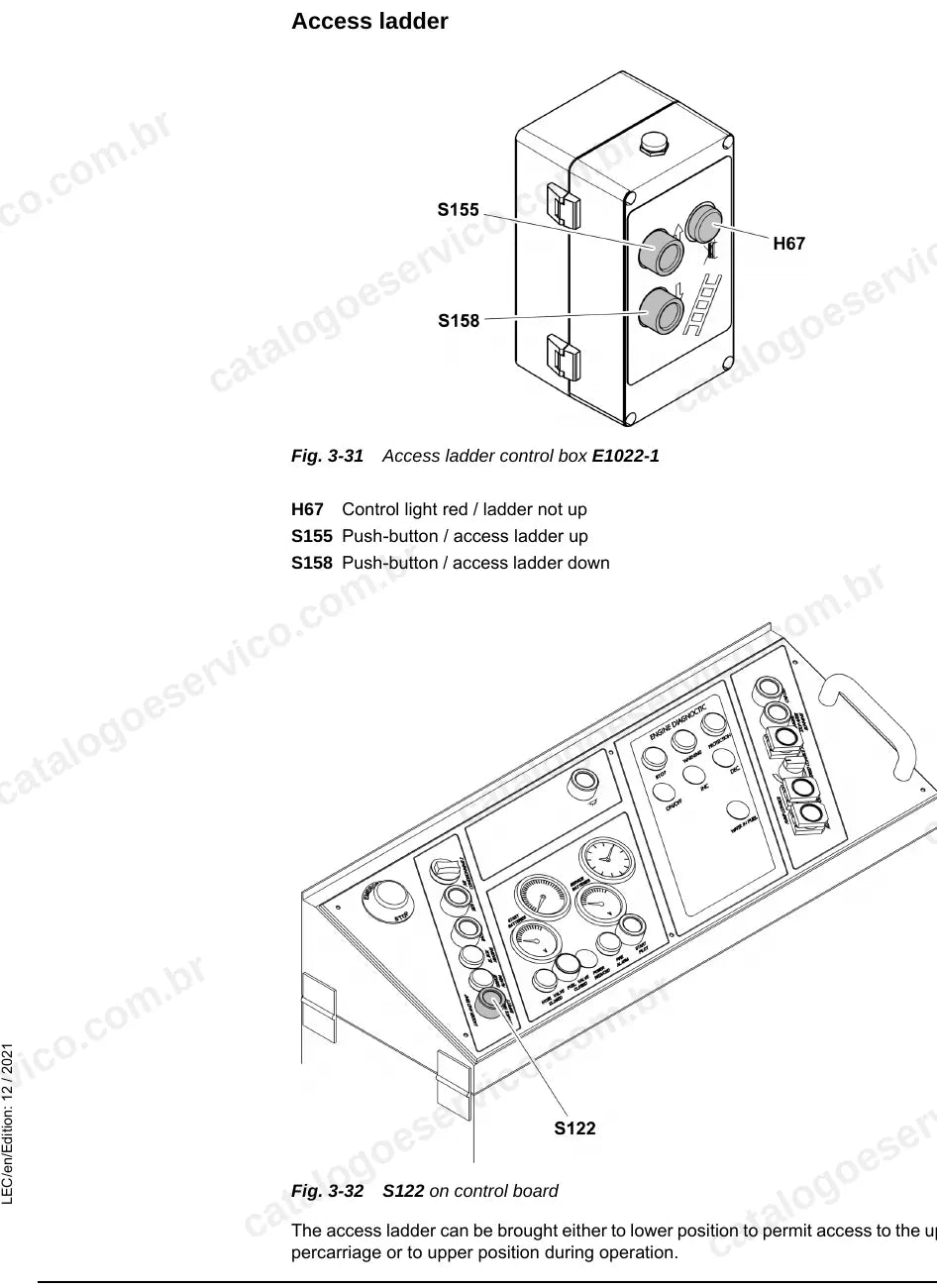

- Escada de acesso, portinhola de serviço e tensionamento das esteiras
- Sistema elétrico e sistema pneumático
- Estrutura superior, material rodante e equipamento – mecânica
- Ar-condicionado e supressão de incêndio
- Esquemas hidráulicos, pneumáticos e elétricos
Por que vale a pena
- Regulagem das bombas principais Rexroth e Liebherr com os valores de cada versão, além do giro e da pilotagem.
- Checklist de primeira partida após montagem ou revisão, com as verificações de cada sistema.
- Torques de aperto padrão para parafusos métricos, com revestimento A3C/FlZn, UNC/UNF e flanges SAE.
- Remoção e instalação de componentes principais com pontos de içamento e procedimentos de trabalho seguro.
Para quem é
Indicado para equipes de manutenção de minas, oficinas de linha pesada e mecânicos de campo que atendem a R 9400 com motor Liebherr D9812 e precisam dos dados de fábrica para regular, diagnosticar e reparar a máquina.
Perguntas frequentes
Serve para a minha R 9400?
Serve para a R 9400 tipo 1628 a partir do número de série 43063, com motor Liebherr D9812. As R 9400 com motor Cummins QSK50 e a versão elétrica R 9400 E têm manuais próprios.
Está em português?
Não. O conteúdo está em inglês técnico.
Inclui esquemas?
Sim. O capítulo de esquemas traz os sistemas hidráulico, pneumático, de lubrificação central, de água e elétrico.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
