O Manual de Serviço Liebherr R9600-1391 é o documento técnico oficial em PDF, com 2.705 páginas em inglês, da escavadeira hidráulica de mineração R 9600, fabricada pela Liebherr-Mining Equipment Colmar. Ele cobre trabalho seguro, dados técnicos, manutenção operacional, ferramental, os dois powerpacks com motores Cummins QSK 50, hidráulica de equipamento e translação, giro, arrefecimento, lubrificação, sistema elétrico, sistema pneumático, partes mecânicas, ar-condicionado, supressão de incêndio e esquemas, nas versões com equipamento retro (backhoe) e frontal (shovel).
Versão de março de 2021 para a R 9600 a partir do número de série 47002, máquina de 633 a 645 t com dois motores Cummins QSK 50, oito bombas principais Liebherr DPVO 550 somando 2.146 kW e 6.350 l/min, quatro bombas de giro A4VG 250 e quatro redutores SAT 600/297 — com esquemas próprios dos sistemas de água e de combustível.
Destaques deste material
- Dados da máquina: forças de escavação/desagregação de 1.575/1.740 kN (retro) e penetração de 2.625 kN (frontal), comprimento sem equipamento de 13.100 mm e largura do material rodante de 8.175 mm.
- Dois motores Cummins QSK 50 de 16 cilindros, 1.250 kW a 1.800 rpm e 50,3 l cada, com o capítulo elétrico dedicado aos powerpacks.
- Circuito principal com 320 ±5 bar nas válvulas primárias, regulador em 300 bar, secundárias em 380 ±5 bar e quatro blocos de comando Rexroth 3M0-52.
- Cilindros de grande porte, como os de lança da versão retro com 420/260 mm e curso de 3.500 mm.
- Giro com quatro bombas A4VG 250, coroa ROD 4604, pressão de trabalho de 320 ±5 bar e freio de giro a 30 ±1 bar.

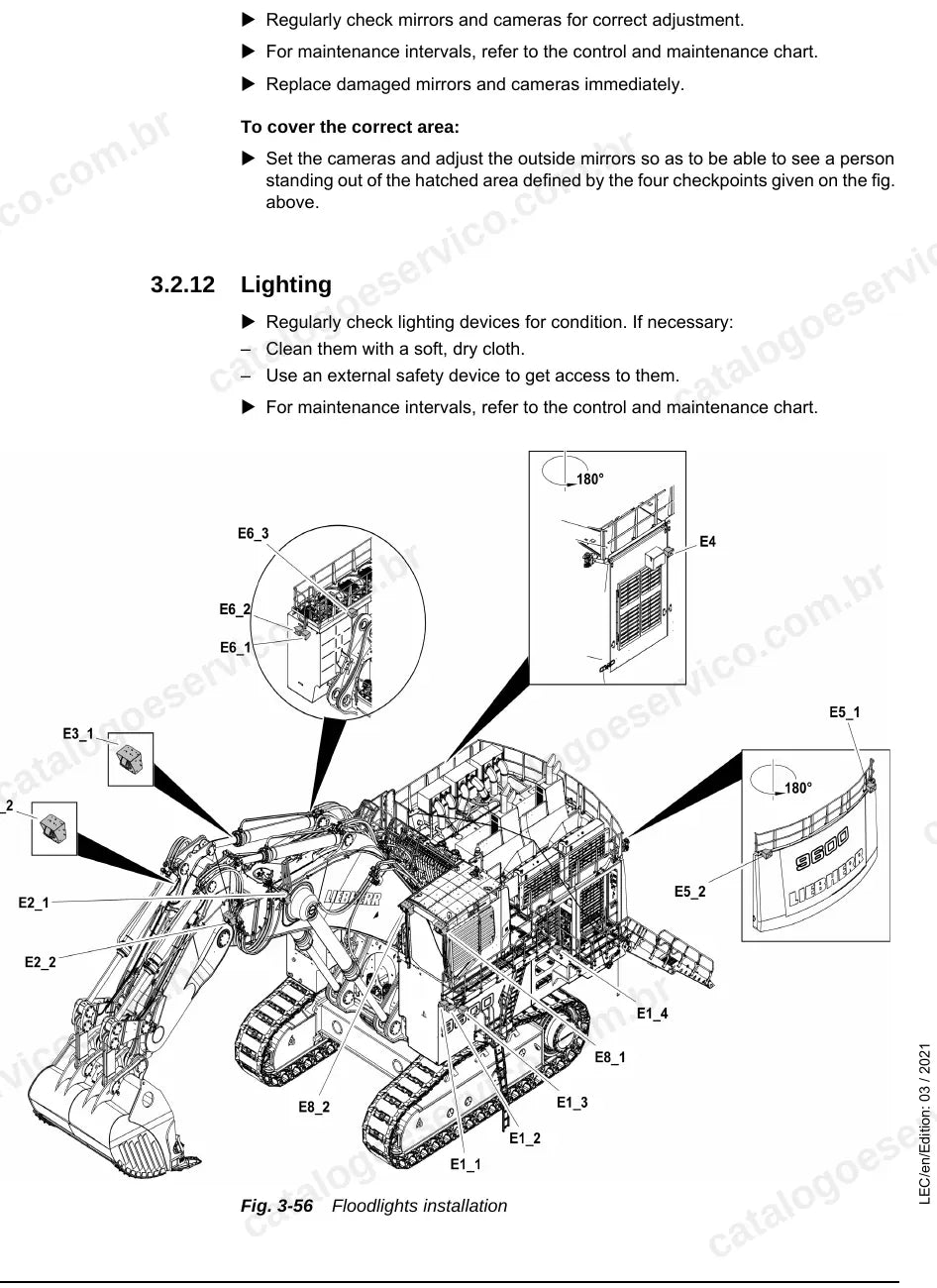

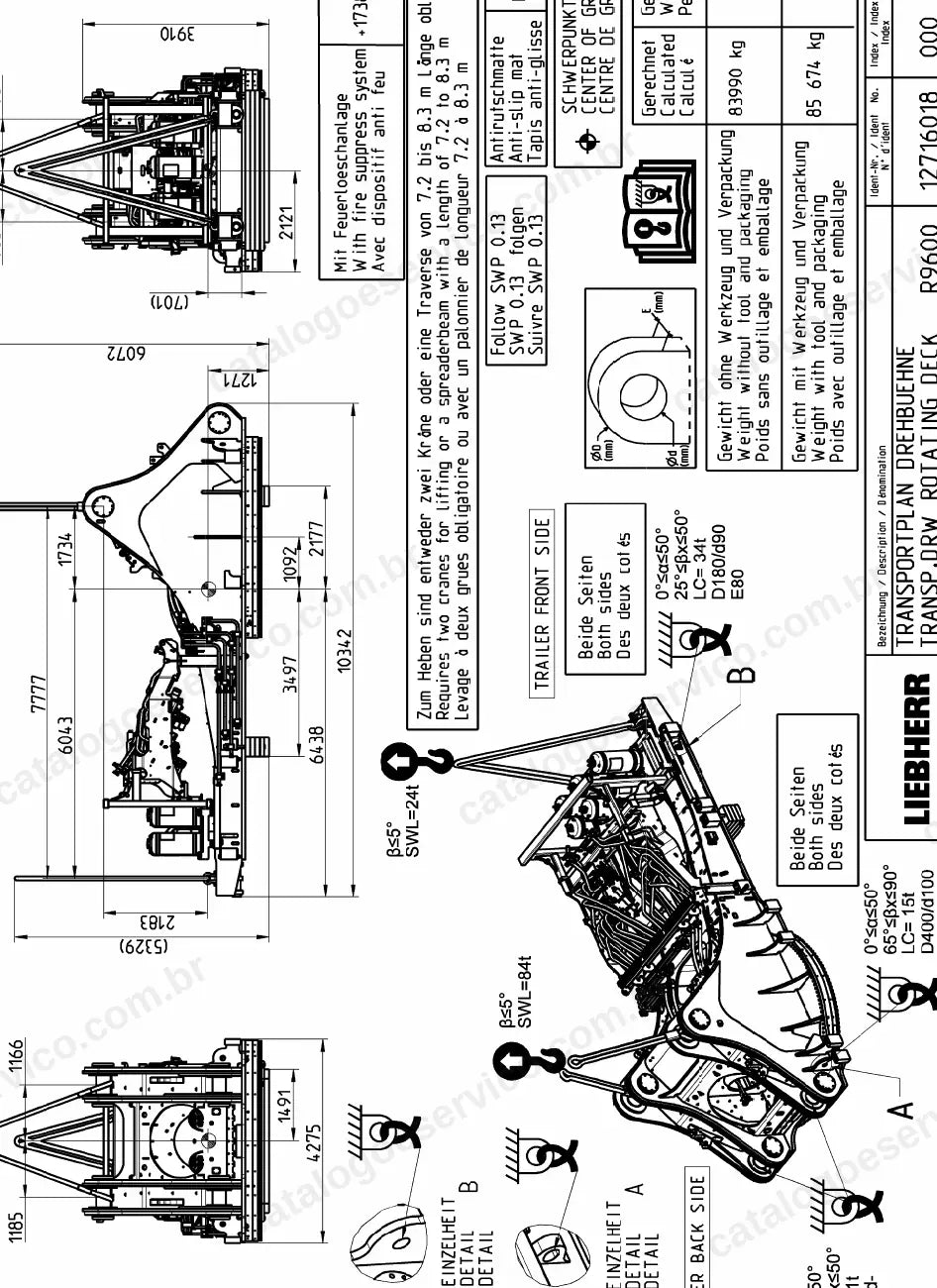

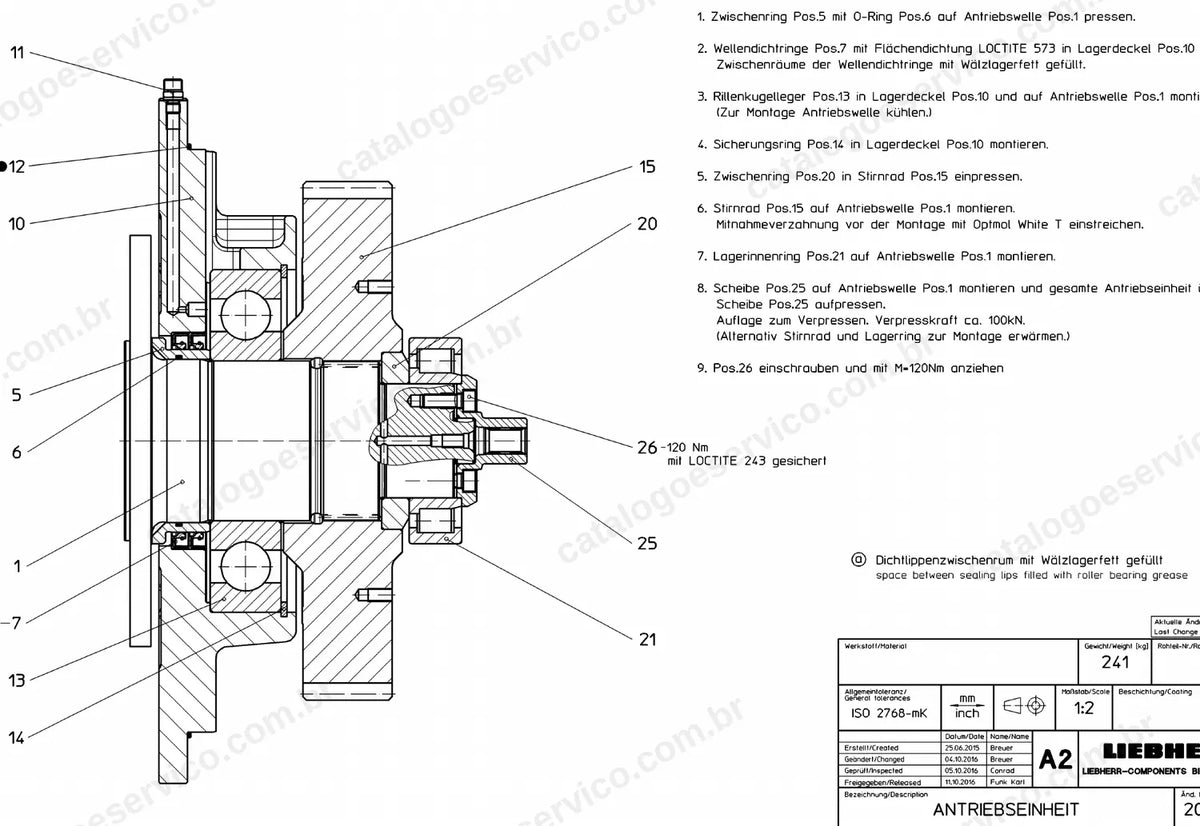

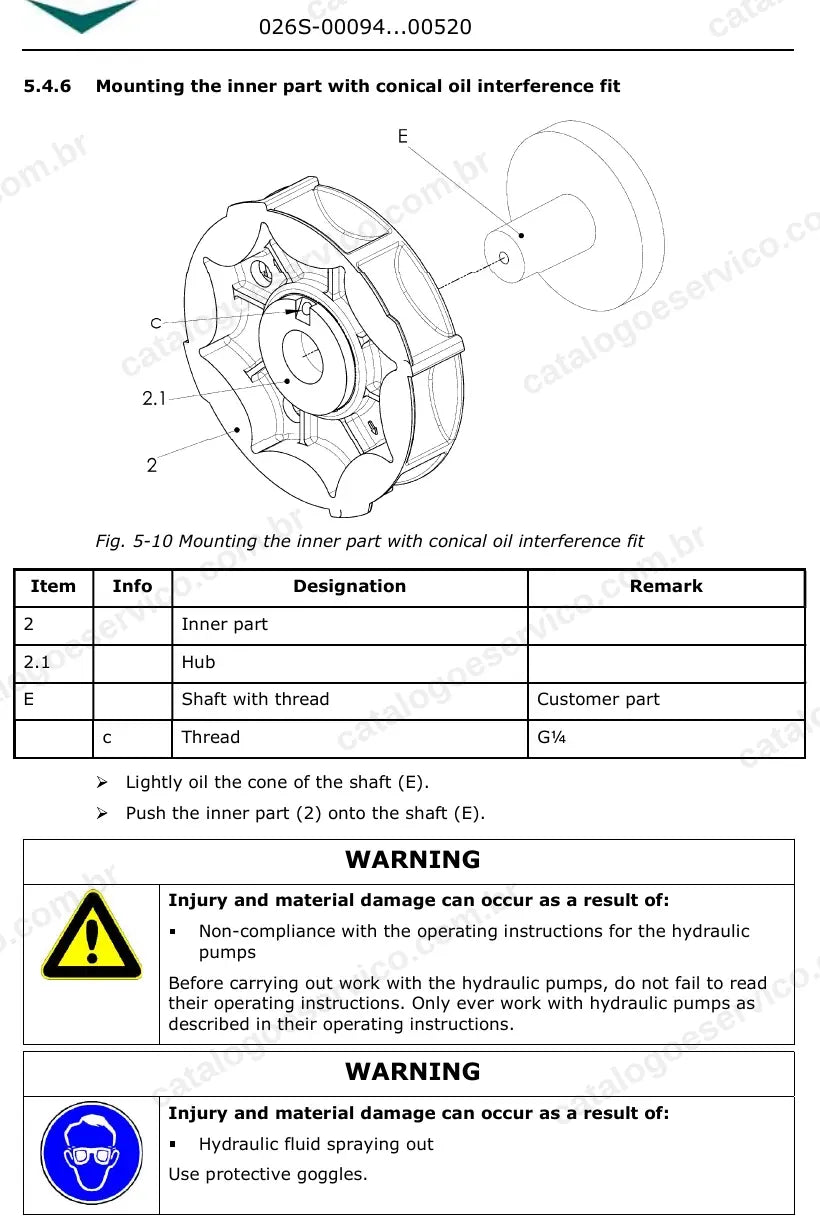

- Planos de transporte da superestrutura com pesos e pontos de içamento, além de instruções de montagem do acoplamento CENTAFLEX-R e da caixa de distribuição das bombas.
O que este manual cobre
- Informações gerais e trabalho seguro
- Dados técnicos e içamento de componentes
- Manutenção operacional e manual de operação
- Ferramental
- Motores diesel e powerpacks
- Sistemas hidráulicos de equipamento e translação
- Sistema de giro
- Sistema de arrefecimento
- Sistema de lubrificação centralizada
- Escada de acesso e alçapão de serviço
- Tensionamento das esteiras
- Sistema elétrico
- Sistema pneumático
- Superestrutura, material rodante e equipamento: partes mecânicas
- Ar-condicionado e supressão de incêndio
- Esquemas hidráulicos, pneumáticos, de água, de combustível e elétricos
Por que vale a pena
- Sequência de ajuste do giro e das bombas principais com valores nominais e tolerâncias de pressão.
- Procedimentos de montagem de acoplamentos, redutores e caixa de distribuição com torques de aperto e desenhos em corte.
- Planos de transporte com pesos e pontos de içamento para remover e instalar conjuntos de grande porte.
- Esquemas completos e descrição dos componentes hidráulicos para diagnosticar falhas sistema por sistema.
Para quem é
Indicado para equipes de manutenção de grandes minas a céu aberto, mecânicos de campo e prestadores de serviço que mantêm a escavadeira R 9600 em operação e precisam dos valores de fábrica para regular, testar e reparar os dois powerpacks e os circuitos hidráulicos.
Perguntas frequentes
Serve para qual série?
Para a escavadeira de mineração Liebherr R 9600, tipo 1391, a partir do número de série 47002, nas versões com equipamento retro (backhoe) e frontal (shovel).
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas hidráulicos e elétricos?
Sim. O capítulo de esquemas traz o sistema hidráulico com instruções de regulagem, os sistemas pneumático, de lubrificação centralizada, de água e de combustível e o sistema elétrico.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
