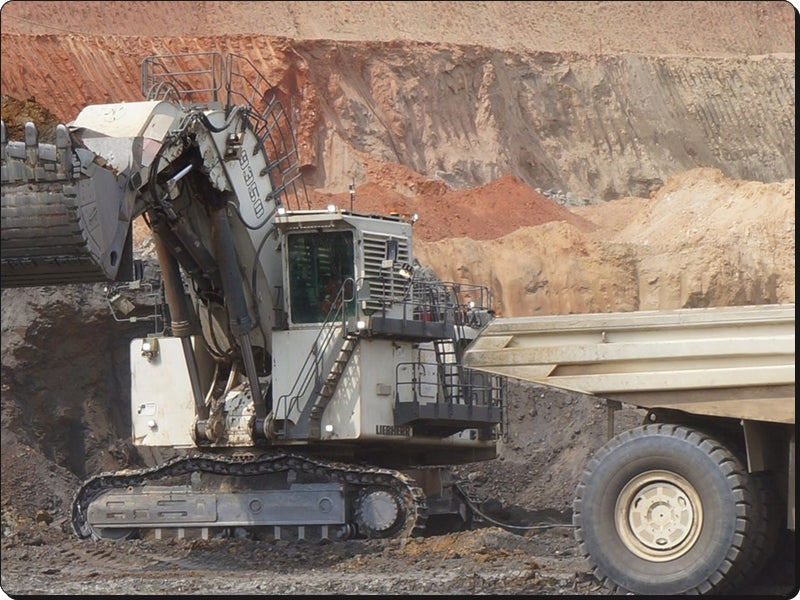

O Manual de Serviço Liebherr R 9350 / R 994B Litronic é o documento técnico oficial em PDF, com 3.046 páginas em inglês, para a escavadeira hidráulica de mineração da classe de 260 toneladas produzida pela Liebherr-Mining Equipment Colmar, em versão retro (backhoe) ou shovel (face shovel). Organizado em 21 capítulos, cobre segurança e análise de riscos, dados técnicos, operação e manutenção, ferramental, motor, equipamento e translação, giro, arrefecimento, sistemas de graxa, escadas, tensionamento hidráulico das esteiras, sistema elétrico, comando pneumático, partes mecânicas da superestrutura, do material rodante e do equipamento, ar-condicionado, supressão de incêndio, auxílios de partida e esquemas.
Diferente dos manuais de escavadeiras de construção, este é um livro de mineração: motor Cummins QSK45 V12 de 45 litros e 1.120 kW, duas bombas principais A20V-SO520 (4 x 754 l/min), giro em circuito fechado com bombas A4V-180 de 452 kW e caçamba padrão de 18,7 m³, com tabelas de torque do padrão LEC Mining e procedimentos de içamento de componentes.
Destaques deste material
- Dados da máquina: 265 t com equipamento retro (backhoe) e 261,5 t com shovel, forças de escavação/desagregação de 880/1.020 kN e tanque de diesel de 5.815 l.
- Motor Cummins QSK45: 6.400 Nm a 1.500 rpm, ordem de ignição, folga de válvulas de 0,36/0,81 mm e caixa de distribuição Stiebel com 75 l de óleo.
- Hidráulica principal com pressões primárias de 320 e 350 bar, corte em 300 bar, secundária de 380 bar, servo de 55 bar e 2.370 l de óleo no tanque.
- Pontos de içamento e procedimentos de levantamento de componentes da superestrutura, do material rodante e do equipamento.

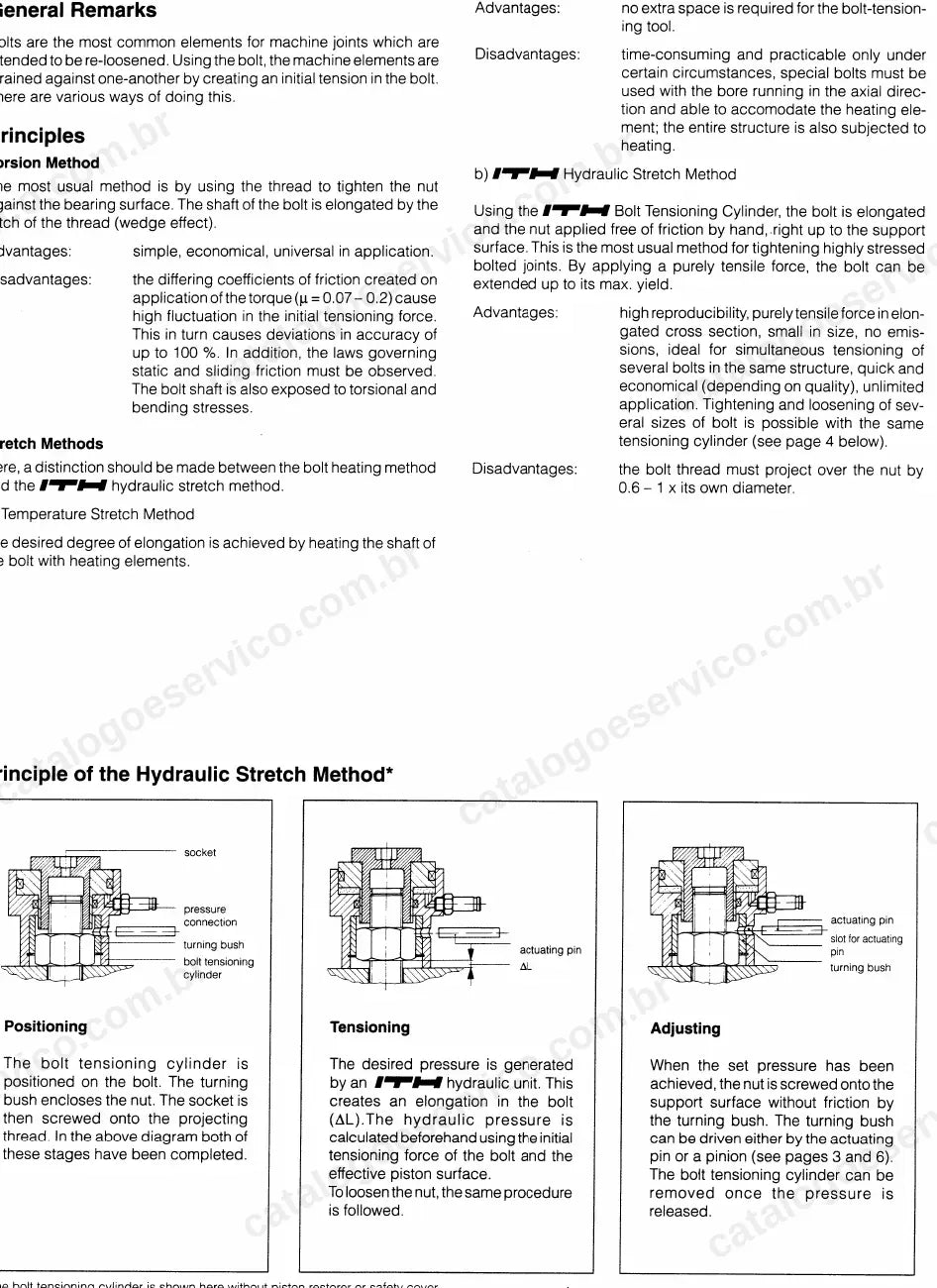

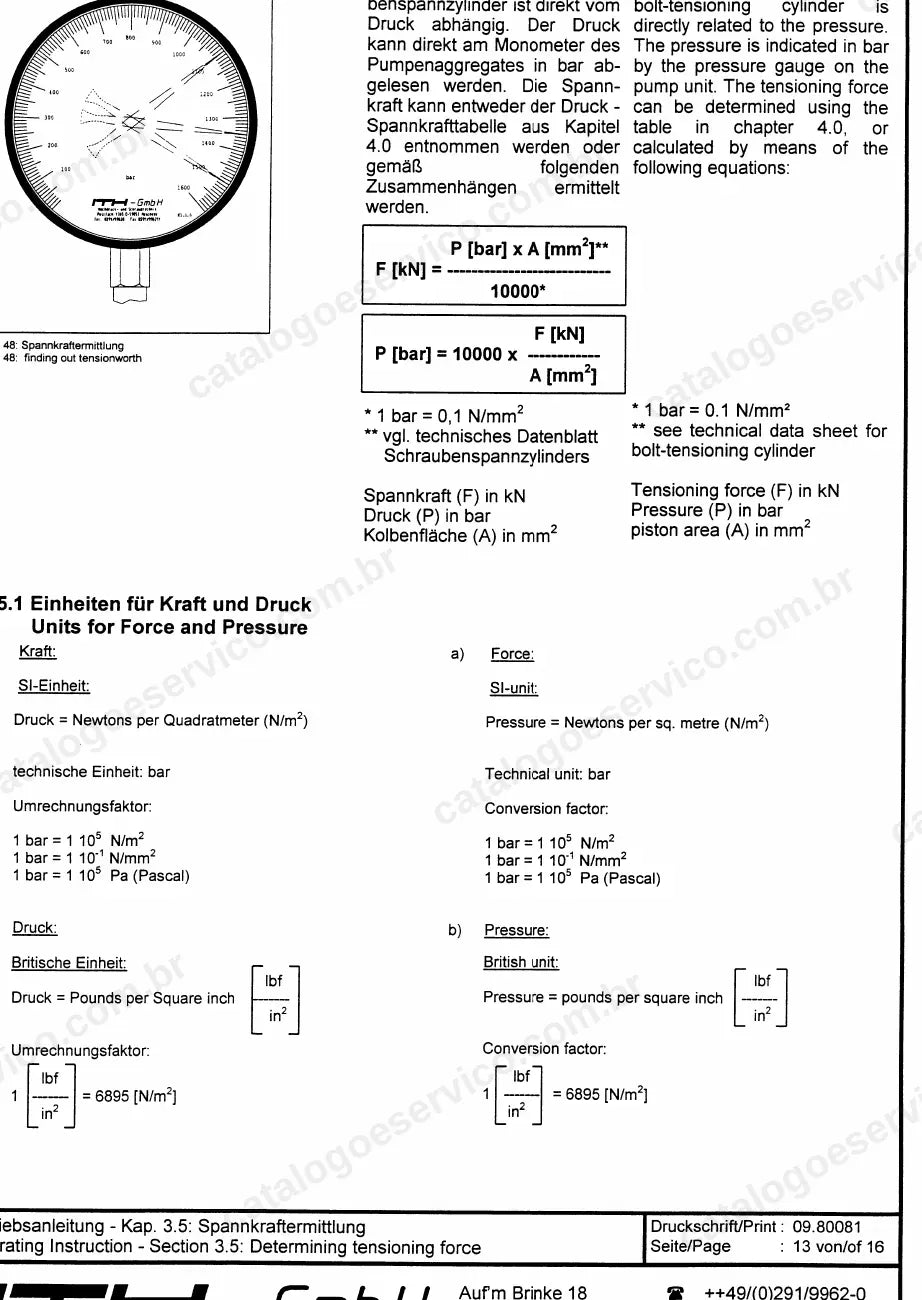

- Ferramental com aperto por tensionamento hidráulico de parafusos, cálculo da força de tensionamento e torques para flanges SAE.

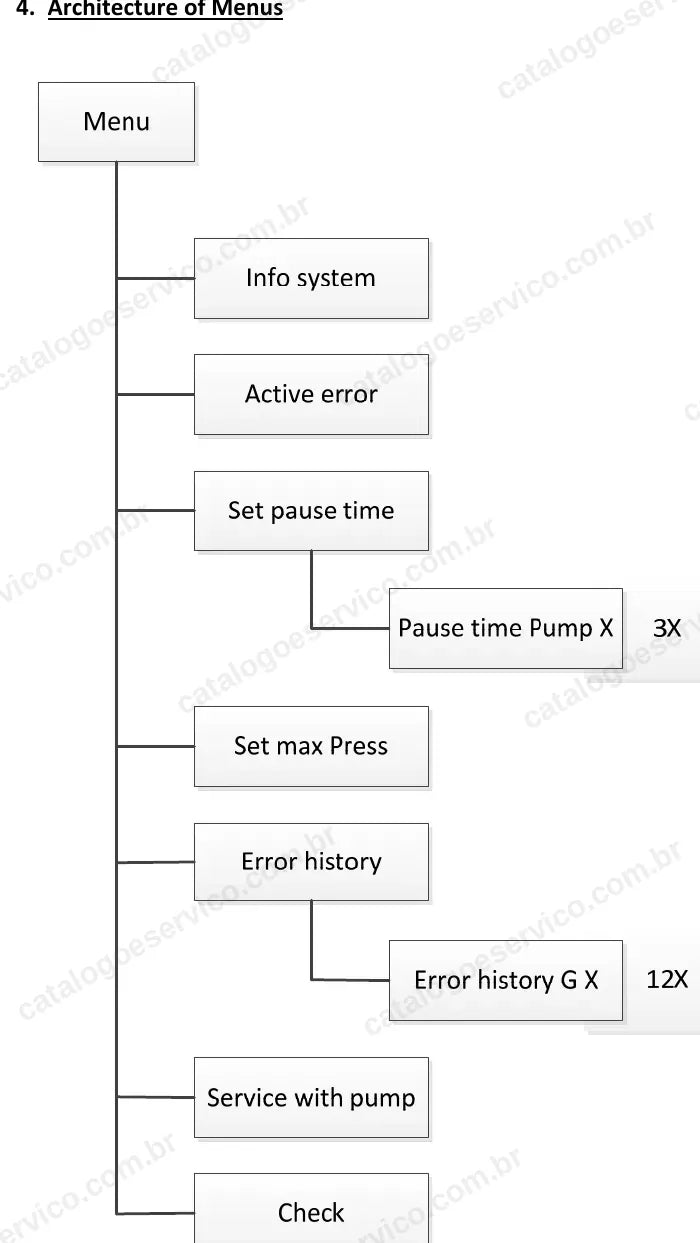

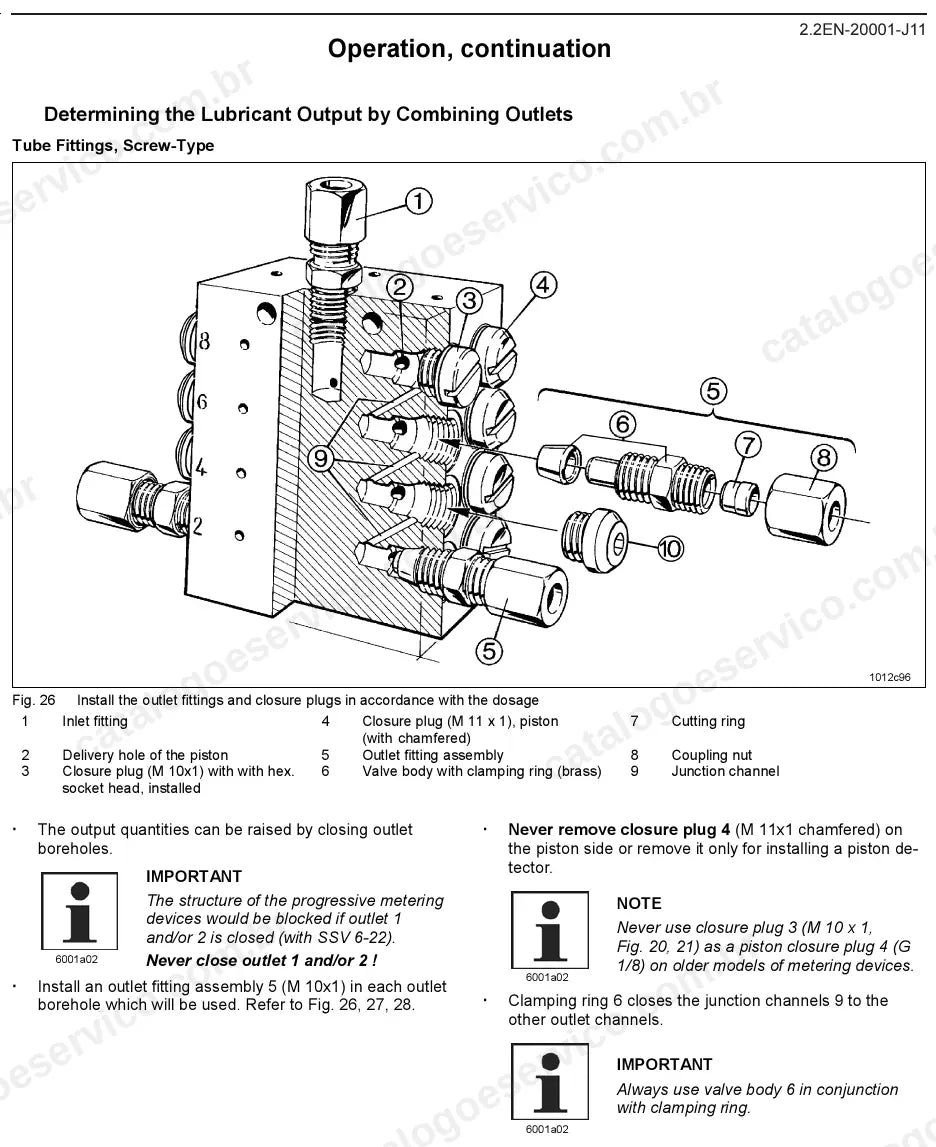

- Capítulos de sistema de graxa com menus do controlador e histórico de erros, tensionamento hidráulico das esteiras, supressão de incêndio e auxílios de partida.
O que este manual cobre
- Geral: segurança, torques e soldagem
- Procedimentos de trabalho seguro e análise de riscos
- Dados técnicos, içamento de componentes e primeira partida
- Operação e manutenção
- Ferramental
- Motor
- Sistemas do equipamento e de translação
- Sistema de giro
- Sistemas de arrefecimento
- Sistemas de graxa
- Escadas e acessos de serviço
- Tensionamento hidráulico das esteiras
- Sistema elétrico e comando pneumático
- Superestrutura, material rodante e equipamento (mecânica)
- Aquecimento, ar-condicionado e supressão de incêndio
- Auxílios de partida e esquemas
Por que vale a pena
- Torques de aperto do padrão Liebherr Mining, inclusive para flanges SAE, roscas UNC/UNF e aperto por tensionamento hidráulico.
- Valores de pressão, vazão e regulagem dos circuitos principal, de giro em circuito fechado, de reposição e de servo comando.
- Procedimentos de içamento, desmontagem e montagem de componentes de grande porte da superestrutura, do material rodante e do equipamento.
- Diagnóstico pelos menus dos controladores, com erros ativos e histórico de erros dos sistemas de lubrificação.
Para quem é
Indicado para equipes de manutenção de mineradoras, prestadores de serviço em minas, planejadores de manutenção e oficinas de grande porte que mantêm escavadeiras R 9350 ou R 994B em operação de carga de caminhões fora de estrada.
Perguntas frequentes
Serve para a R 9350 e para a R 994B?
Sim. O manual é da linha R 9350 / R 994B Litronic, com dados técnicos válidos para a R 9350 a partir do número de série 1001.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr Mining.
Tem esquemas?
Sim. O capítulo 21 é dedicado aos esquemas da máquina.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
