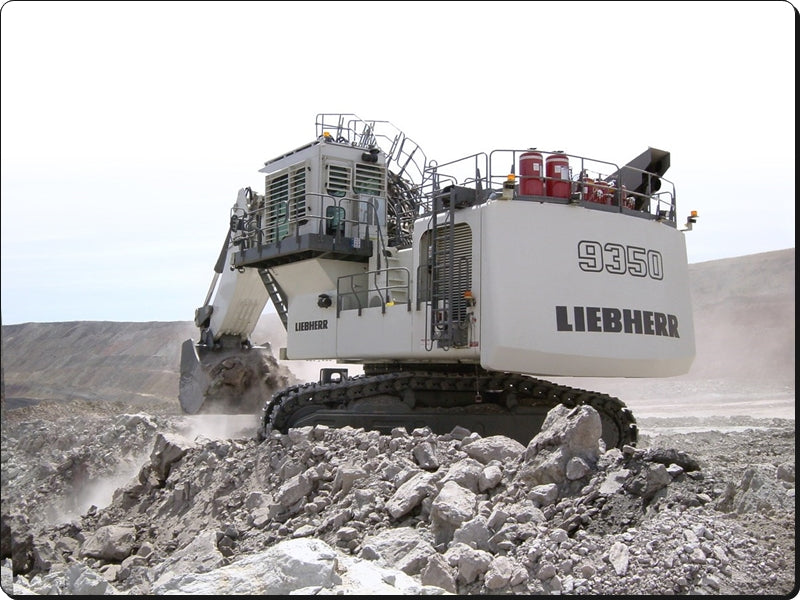

O Manual de Serviço Liebherr R9350 é o documento técnico oficial em PDF, com 2.881 páginas em inglês, para a escavadeira de mineração diesel de 302 a 310 toneladas produzida pela Liebherr-Mining Equipment Colmar. Traz dados técnicos, procedimentos de trabalho seguro, checklist de primeira partida, regulagens, manutenção e o funcionamento de motor, hidráulica de equipamento e translação, giro, arrefecimento, lubrificação central, sistemas elétrico e pneumático, estrutura, material rodante, ar-condicionado, combate a incêndio e auxílios de partida.
Versão diesel da R 9350, tipo 1369 a partir da série 30617 (edição 12/2021), com motor Cummins QSK50 de 16 cilindros e 1.250 kW, caixa de distribuição GFC 380/1003 e capítulo de primeira partida após revisão.
Destaques deste material
- Motor Cummins QSK50: 16 cilindros em V a 60°, 50,3 l, 1.250 kW (1.675 HP) a 1.800 rpm, 7.288 Nm a 1.500 rpm, marcha lenta de 650 a 725 rpm e 210 l de óleo.
- Regulagem de válvulas do QSK50 com 0,36 mm na admissão e 0,69 mm no escape, taxa de compressão de 15:1 e ordem de ignição completa.
- Hidráulica principal com 2 bombas duplas A20VO520 a 1.445 rpm: 1.012 kW, 4 x 751 l/min, início de regulagem em 192 bar e 4.200 l de óleo no sistema.
- Giro em circuito fechado com bombas A4 VG 180 de 2 x 225 kW, motores FMF 250, redutores SAT 450/207, pressão de trabalho de 350 ± 5 bar e freio de giro em 30 ± 1 bar.

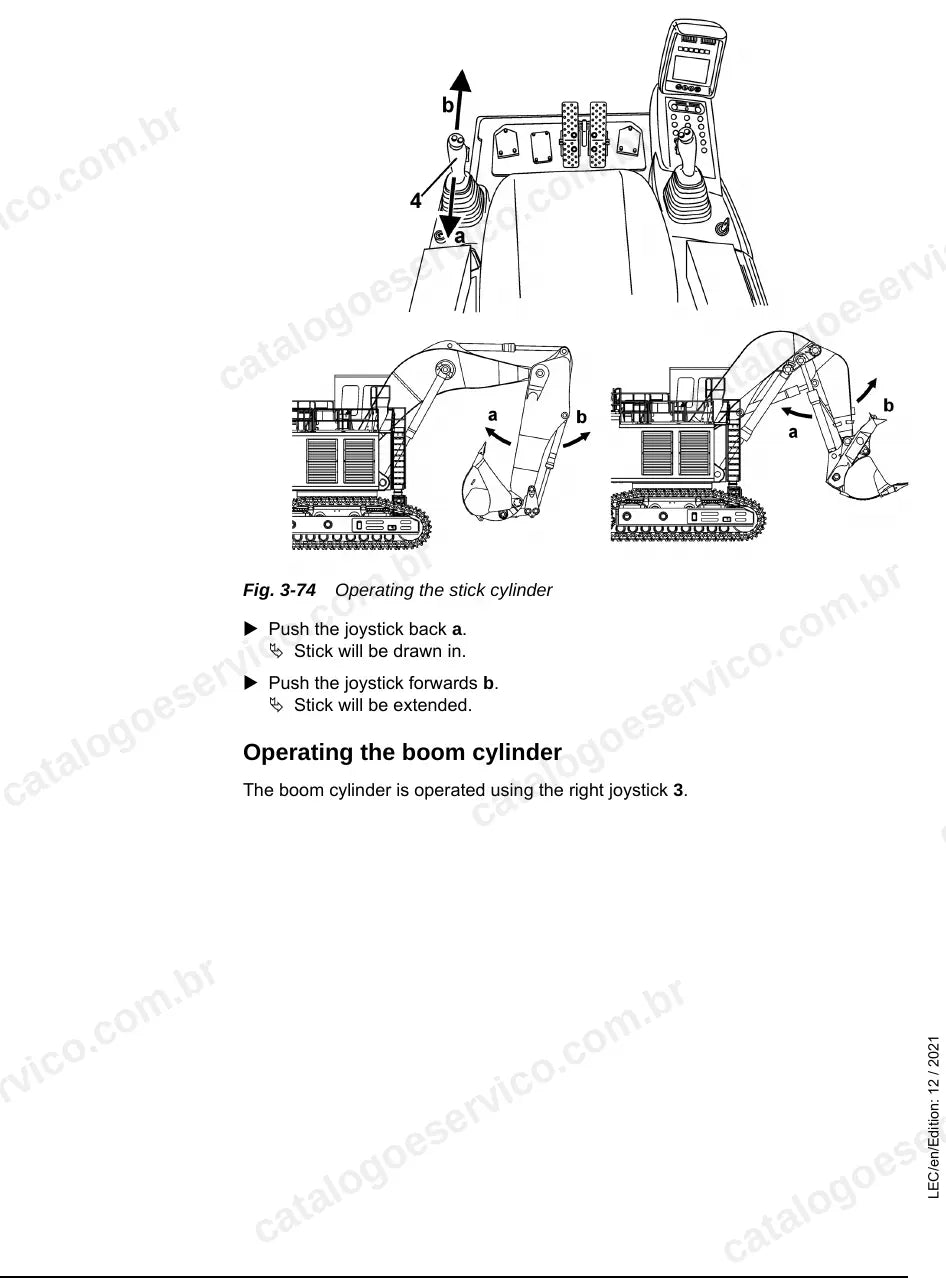

- Cilindros com diâmetros e cursos para retro e frontal, como lança de 340/240 mm com 3.000 mm de curso e cilindro da tampa da caçamba frontal de 220/140/600 mm.

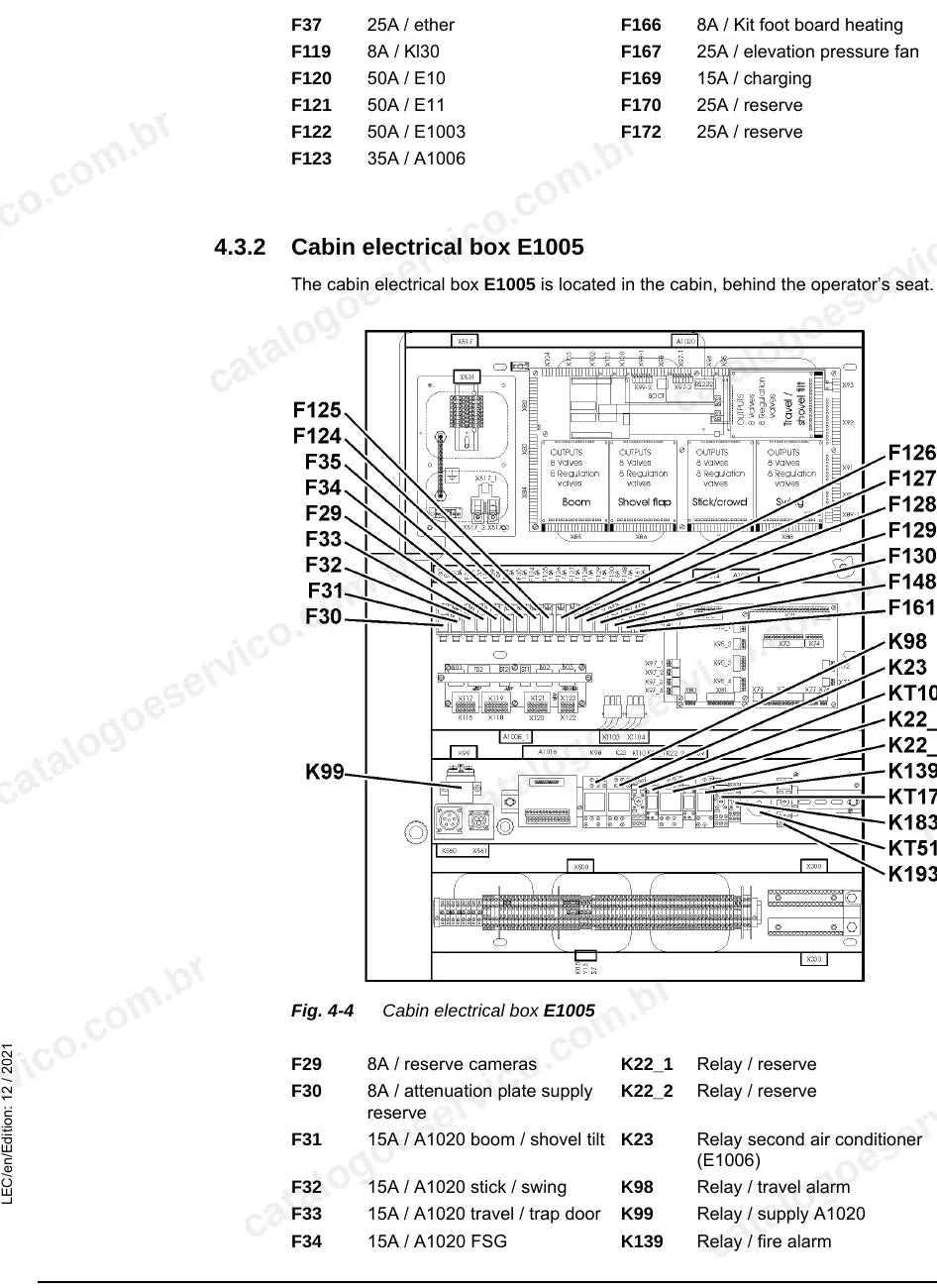

- Fusíveis e relés das caixas elétricas da cabine e capítulo de esquemas com hidráulica, pneumática, lubrificação central e sistema elétrico.
O que este manual cobre
- Generalidades e torques de aperto padrão de fábrica
- Procedimentos de trabalho seguro e análise de riscos
- Dados técnicos, içamento de componentes, primeira partida e regulagens
- Manutenção operacional, ensaios não destrutivos e manual de operação
- Motor diesel Cummins

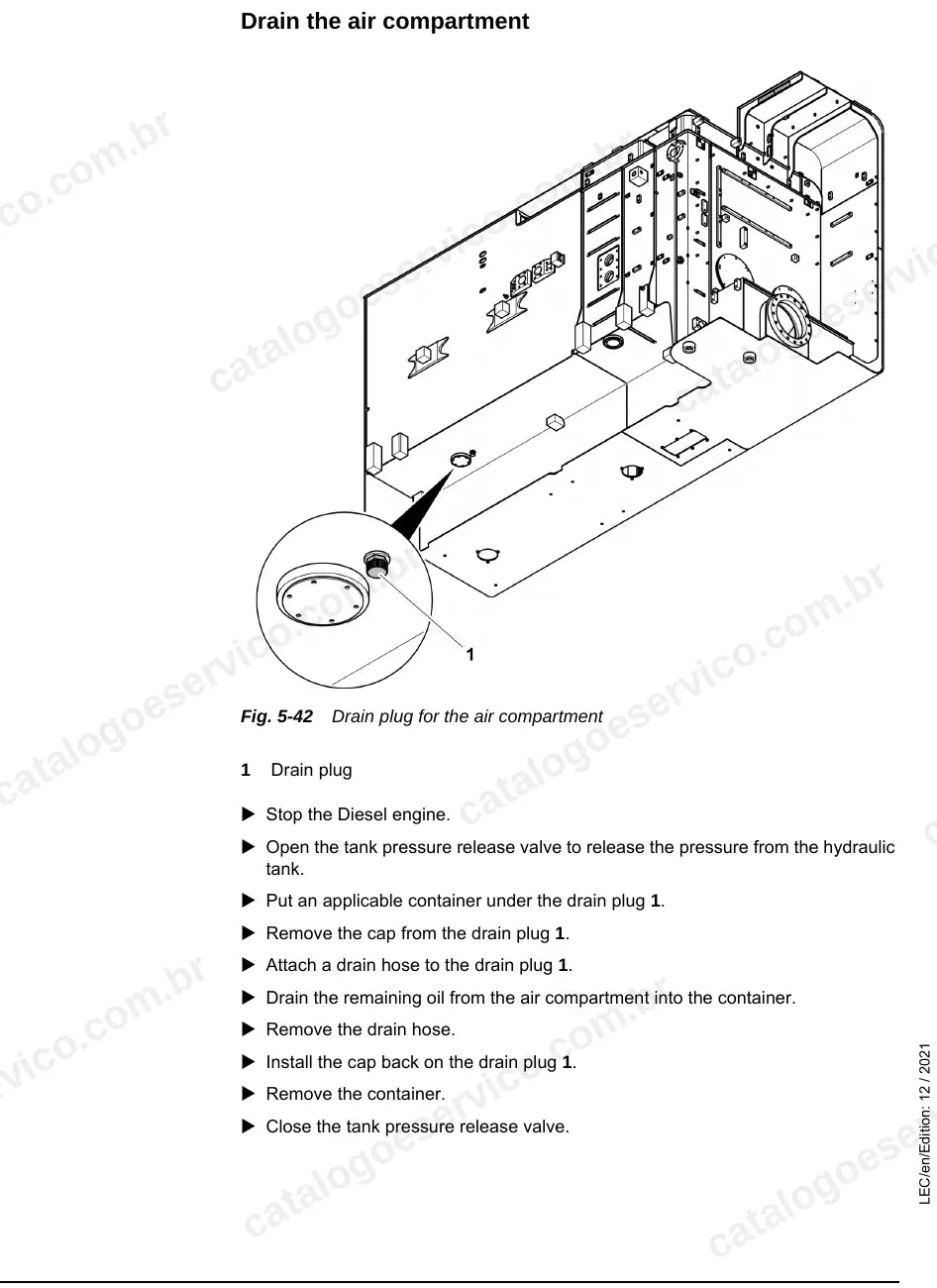

- Sistemas hidráulicos de equipamento e translação
- Sistema de giro
- Sistema de arrefecimento
- Lubrificação central (unidade de controle Liebherr e SKF/Lincoln)

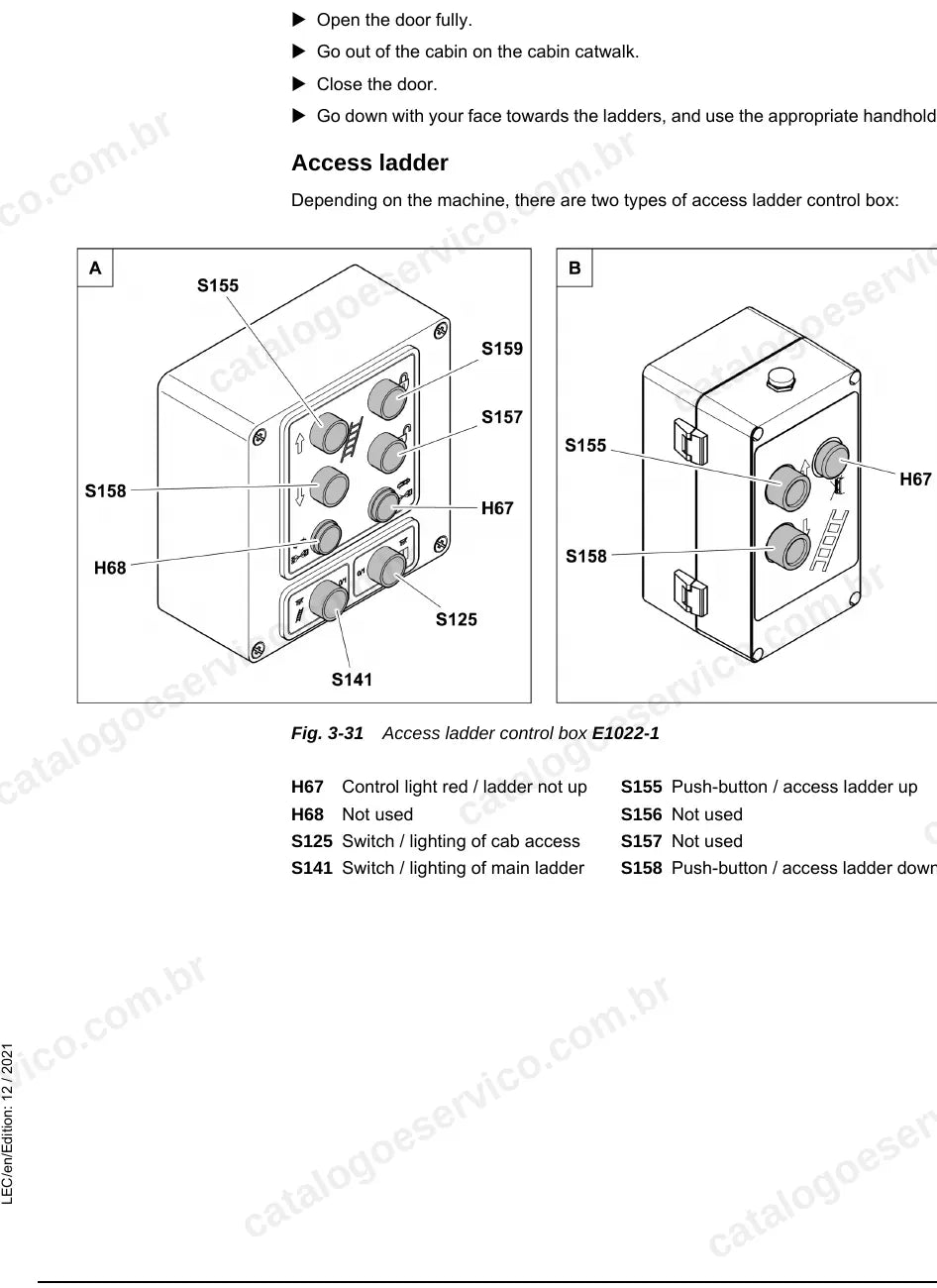

- Escada de acesso, portinhola de serviço e tensionamento das esteiras
- Sistema elétrico e sistema pneumático
- Estrutura superior, material rodante e equipamento – mecânica
- Ar-condicionado, supressão de incêndio e auxílios de partida
- Esquemas hidráulicos, pneumáticos e elétricos
Por que vale a pena
- Valores de teste e regulagem das pressões de trabalho, do giro e da pilotagem, com a sequência de ajuste de fábrica.
- Checklist de primeira partida para máquina nova ou após revisão geral ou parcial.
- Torques de aperto padrão Liebherr Mining e procedimentos de reparo por solda na estrutura.
- Desmontagem e montagem de componentes principais com pontos e acessórios de içamento.
Para quem é
Para oficinas de mineração, mecânicos de campo, equipes de manutenção de frota e prestadores de serviço que atendem a R 9350 diesel e precisam dos valores de fábrica para diagnosticar, regular e reparar a máquina.
Perguntas frequentes
Qual R 9350 este manual atende?
A R 9350 diesel tipo 1369 a partir do número de série 30617. A versão elétrica R 9350 E tem manual próprio.
Está em português?
Não, está em inglês técnico.
Tem diagramas hidráulicos e elétricos?
Sim. O capítulo 21 reúne esquemas do sistema hidráulico, pneumático, de lubrificação central e elétrico.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
