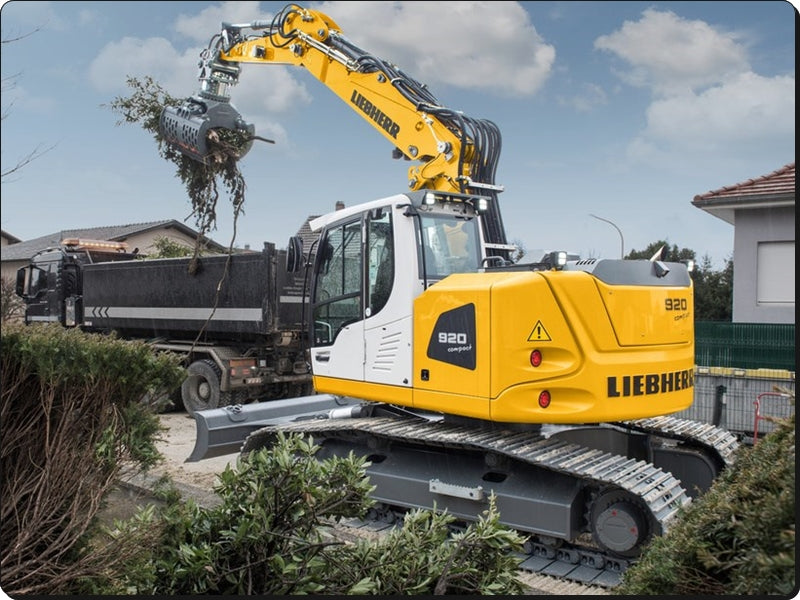

Para quem trabalha com a escavadeira de raio curto R 920 Compact, o Manual de Serviço Liebherr R920 Compact é o documento técnico oficial em PDF, com 2.100 páginas em inglês, que reúne descrição de funcionamento, regulagens e reparos da máquina tipo 1705. O volume, publicado pela Liebherr-France e pela Liebherr-Hydraulikbagger, cobre motor diesel D924 A7 com sistema SCR, arrefecimento com ventilador reversível, hidráulica LSC, translação, componentes hidráulicos, sistema elétrico com esquemas de circuito, material rodante, equipamento de trabalho, cabine, lubrificação central, giro, opcionais e diagnóstico.
Este manual atende a R 920 Compact tipo 1705 a partir do número de série 43057, com motor Liebherr D924 A7 de 4 cilindros e 4.485 cm³, check list de regulagem própria do modelo e tabelas de giro separadas a partir das séries 43057 e 44509; o mesmo livro (publicação 12214599, edição 11/2021) também traz os capítulos da R 914 Compact e da R 918.
Destaques deste material
- Check list de regulagem da R 920 Compact via Wizard do Sculi: marcha lenta de 850 rpm, rotação máxima de 1.900 rpm, pressão de servo de 32 bar e Powertest com potência de 129 kW.
- Pressões secundárias do bloco de comando LSC em 380 bar para lança, braço e caçamba, translação em 375 bar, corte de pressão em 350 bar e válvula de segurança da bomba em 400 bar.
- Motor D924 A7-04: 4 cilindros em linha, 104 x 132 mm, injeção common rail, DOC e redução catalítica seletiva, com sistemas de AdBlue, combustível e filtro de ar.
- Bomba variável DPVO com regulação hidráulica e elétrica, diferencial de load sensing de 16 bar e ajuste de vazão residual.
- Ventilador hidráulico com pontos de teste de 30 a 210 bar e rotações de 400 a 1.700 rpm, além do acionamento reversível.
- Atualizações para o Master 5: esquema da plataforma do operador, atualização e backup de software, backup de dados de eventos e conexão ao Sculi.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos
- Manutenção, operações de emergência e check lists de regulagem
- Motor diesel, SCR/SCRF, AdBlue, combustível e filtro de ar
- Circuito de arrefecimento e ventilador reversível
- Hidráulica de trabalho, sistema LSC e esquemas hidráulicos
- Hidráulica de translação e motor CMVE
- Componentes hidráulicos (bomba DPVO, bloco LSC, joysticks)
- Sistema elétrico e esquemas de circuito
- Redutor de translação e material rodante
- Estrutura de aço e diretriz de solda
- Equipamento de trabalho, engate rápido e lâmina estabilizadora
- Cabine, aquecimento e ar-condicionado
- Lubrificação central automática
- Redutor de giro, freio de giro e coroa
- Opcionais (LiDAT, Likufix, Tool Control, Skyview 360°) e diagnóstico
Por que vale a pena
- Valores nominais com tolerâncias, pontos de medição e etapas do Wizard para regular motor, bomba, bloco de comando, giro, translação e ventilador.
- Torques de aperto e sequências de desmontagem e montagem de componentes como bomba, bloco de comando, redutores e tensionadores.
- Diagnóstico de falhas com mensagens do módulo Master, endereçamento de módulos CAN e acesso a variáveis pelo Sculi.
- Procedimentos de alívio de pressão e sangria do sistema hidráulico antes de qualquer intervenção.
Para quem é
Indicado para oficinas, mecânicos de campo e locadoras que atendem a R 920 Compact em obras urbanas, rodoviárias e de saneamento, onde o raio de giro curto é decisivo e a máquina precisa voltar ao trabalho com as pressões e rotações de fábrica.
Perguntas frequentes
Serve para qual série da R 920 Compact?
Para a R 920 Compact tipo 1705, a partir do número de série 43057, com motor D924 A7. Alguns ajustes, como o do giro, vêm separados também a partir da série 44509.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas hidráulicos e elétricos?
Sim. Traz o esquema hidráulico da R918/R920 Compact, esquemas de circuito da plataforma do operador, da máquina base, do motor D924 A7 e do joystick, além de diagramas funcionais.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
