Feito para a carregadeira de esteiras compacta da Liebherr-Werk Telfs, o Manual de Serviço Liebherr LR 626-1327 é o documento técnico oficial em PDF, com 771 páginas em inglês. Ele traz dados técnicos completos, plano de manutenção e inspeção, checklist e procedimentos de regulagem, além da descrição do motor diesel, do arrefecimento, da hidráulica de trabalho, da translação hidrostática, do sistema elétrico, do redutor de translação, do material rodante, da caçamba 4 em 1, do ríper, da cabine e do software de teste e ajuste.
Versão 06 de novembro de 2021 para a LR 626-1327 nº de série 12257, com motor de 4 cilindros D924-A7 SCR 04 de 4,485 l (105 kW em operação, 2.100 rpm) para Stage IV / Tier 4f, translação com duas bombas DPMG 108 e motores DMVAG 165 e peso operacional de 16.273 kg com caçamba padrão.
Destaques deste material
- Motor D924-A7 SCR 04: diâmetro de 104 mm, curso de 132 mm, injeção Bosch CP3.3 a 1.600 bar, marcha lenta de 900 rpm e folga de válvulas de 0,25/0,51 mm a frio.
- Translação hidrostática com bombas 2 x DPMG 108 de 2 x 238 l/min, válvulas de alívio a 420 bar e velocidade de até 11 km/h em três faixas.
- Hidráulica de trabalho com bomba reguladora F 74B de 163 l/min a 300 bar, bloco proporcional M6-1399-00, pressão primária de 330 bar e corte LS a 260 bar.
- Redutor de translação FAT 400 F532 (relação 44,86:1), esteira com passo de 190 mm e 38 elos, tensionador com pré-carga de 154 kN e roletes em arranjo e-d-e-e-d-e.
- Cilindros de elevação (120/70 mm, curso de 750 mm) e de basculamento (140/80 mm) com torques de pistão e porca; caçambas de 1,5 m³ (4 em 1) e 1,7 m³.
- Regulagens assistidas pelo software Wizard, display, componentes elétricos da cabine e do motor e módulo LiTU3 (opcional).
O que este manual cobre
- Introdução, segurança, ferramentas especiais e soldagem de reparo
- Dados técnicos
- Manutenção, checklist e procedimentos de regulagem

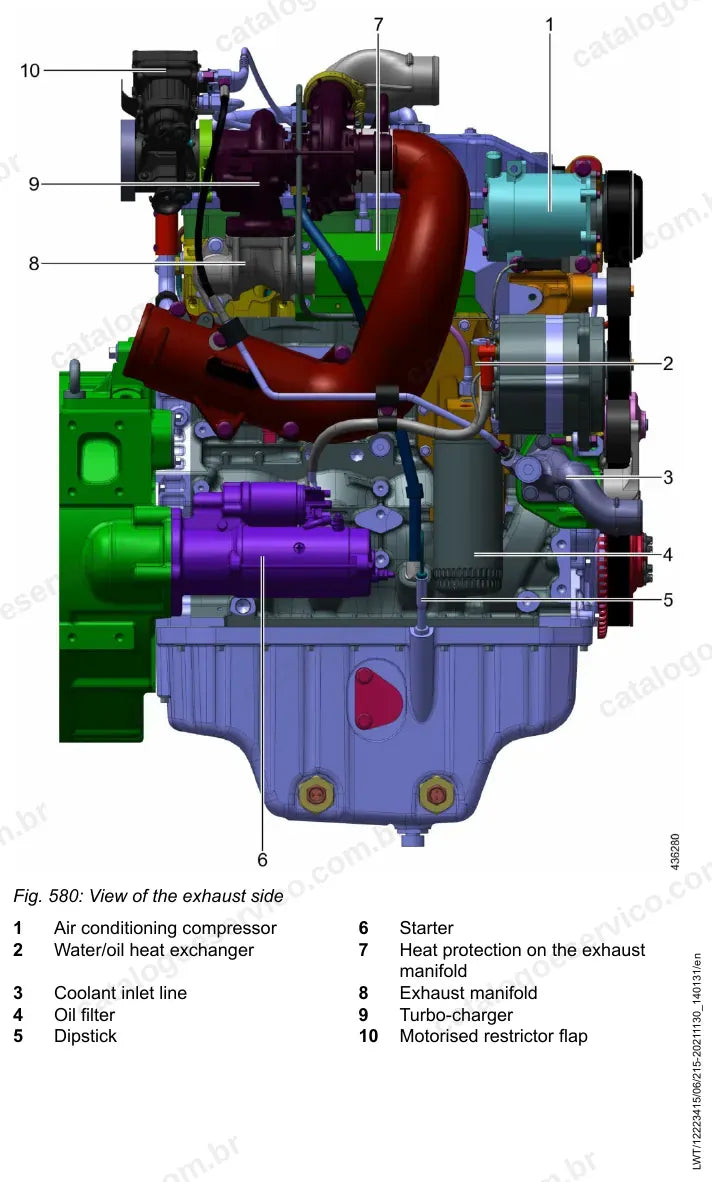

- Grupo motriz: motor diesel D924

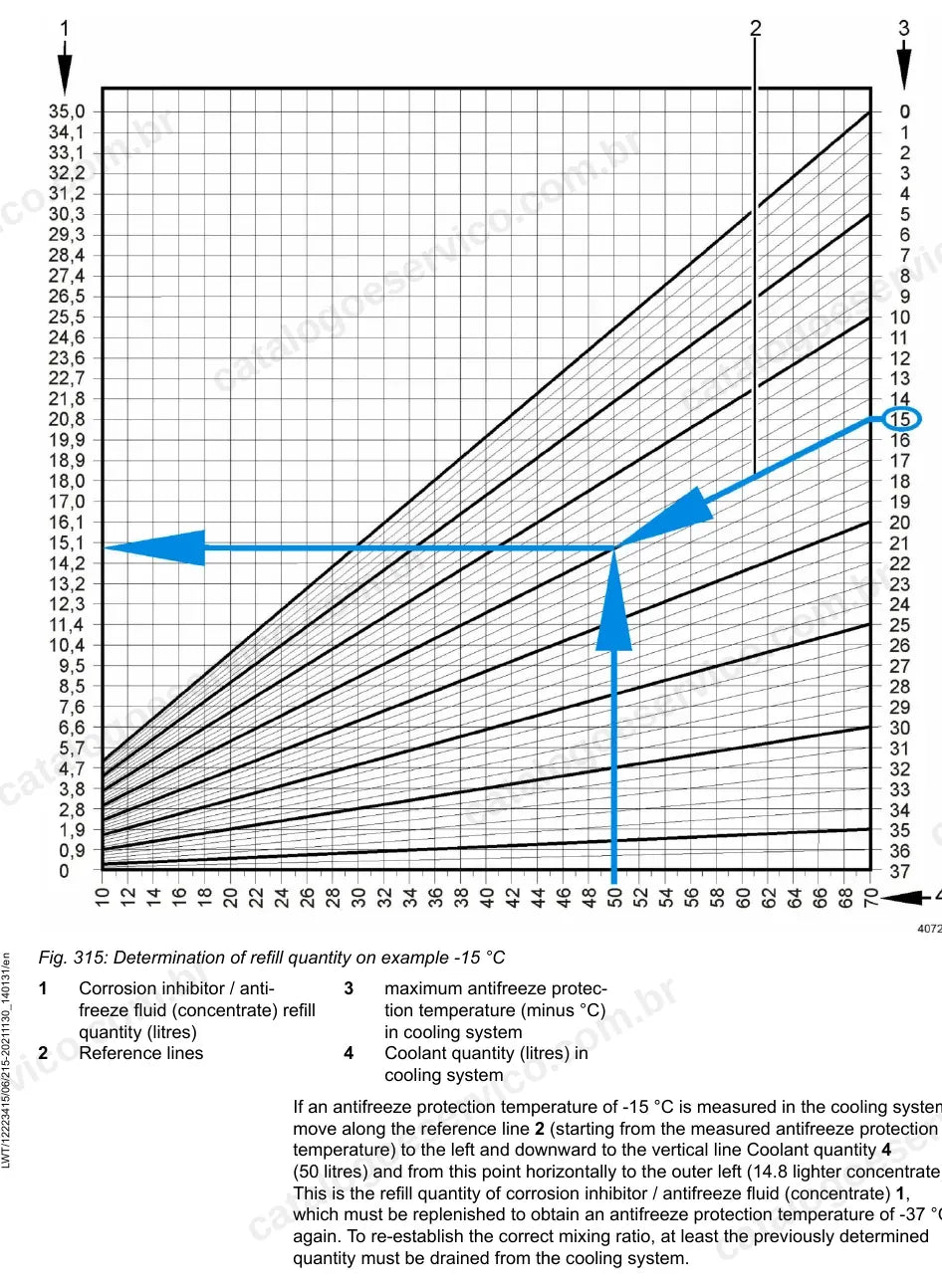

- Sistema de arrefecimento
- Hidráulica de trabalho
- Hidráulica de translação
- Componentes hidráulicos: cilindros, válvulas e tanque
- Pedal de freio inching
- Sistema elétrico, esquemas de circuito e display
- Redutor de translação e freio
- Material rodante: chassi, roda-guia, tensionador e roletes
- Estrutura, caçamba 4 em 1 e ríper

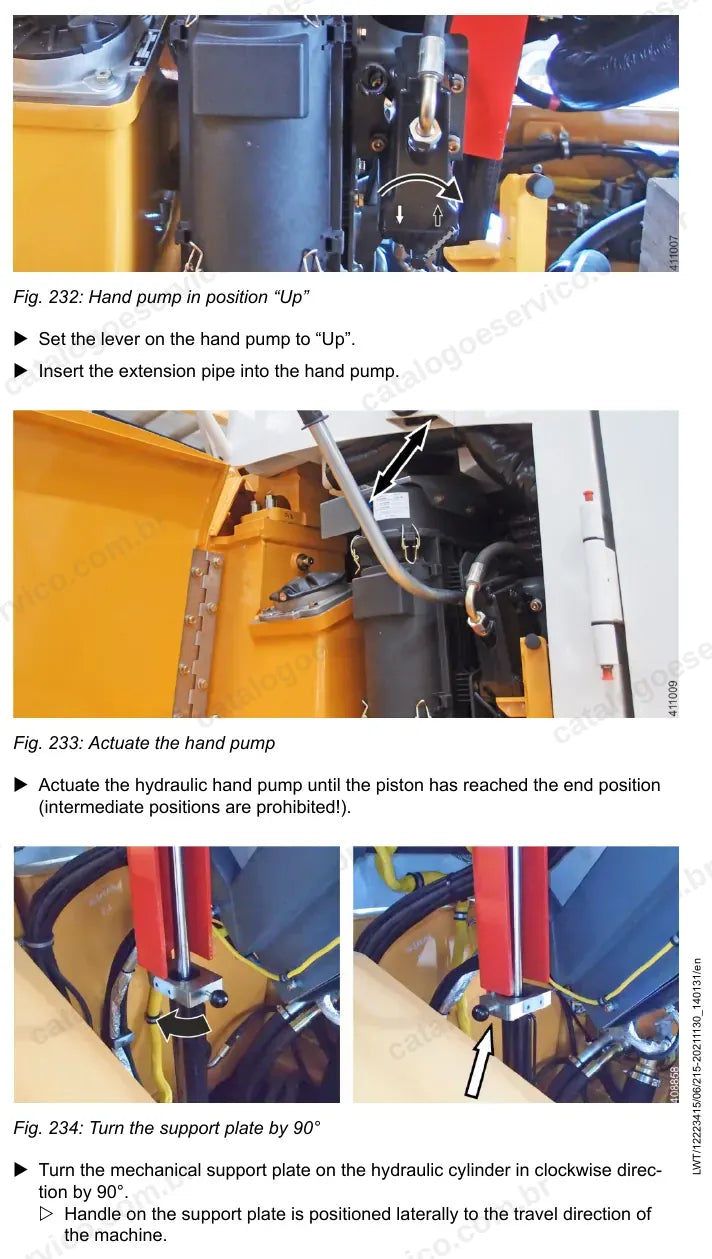

- Plataforma do operador, cabine e climatização
- Opcionais e software de teste e ajuste
Por que vale a pena
- Valores nominais de teste e regulagem das pressões de trabalho, de translação e do ventilador, com os pontos de medição.
- Verificação da posição neutra hidráulica das bombas de translação e ajuste dos motores de deslocamento variável.

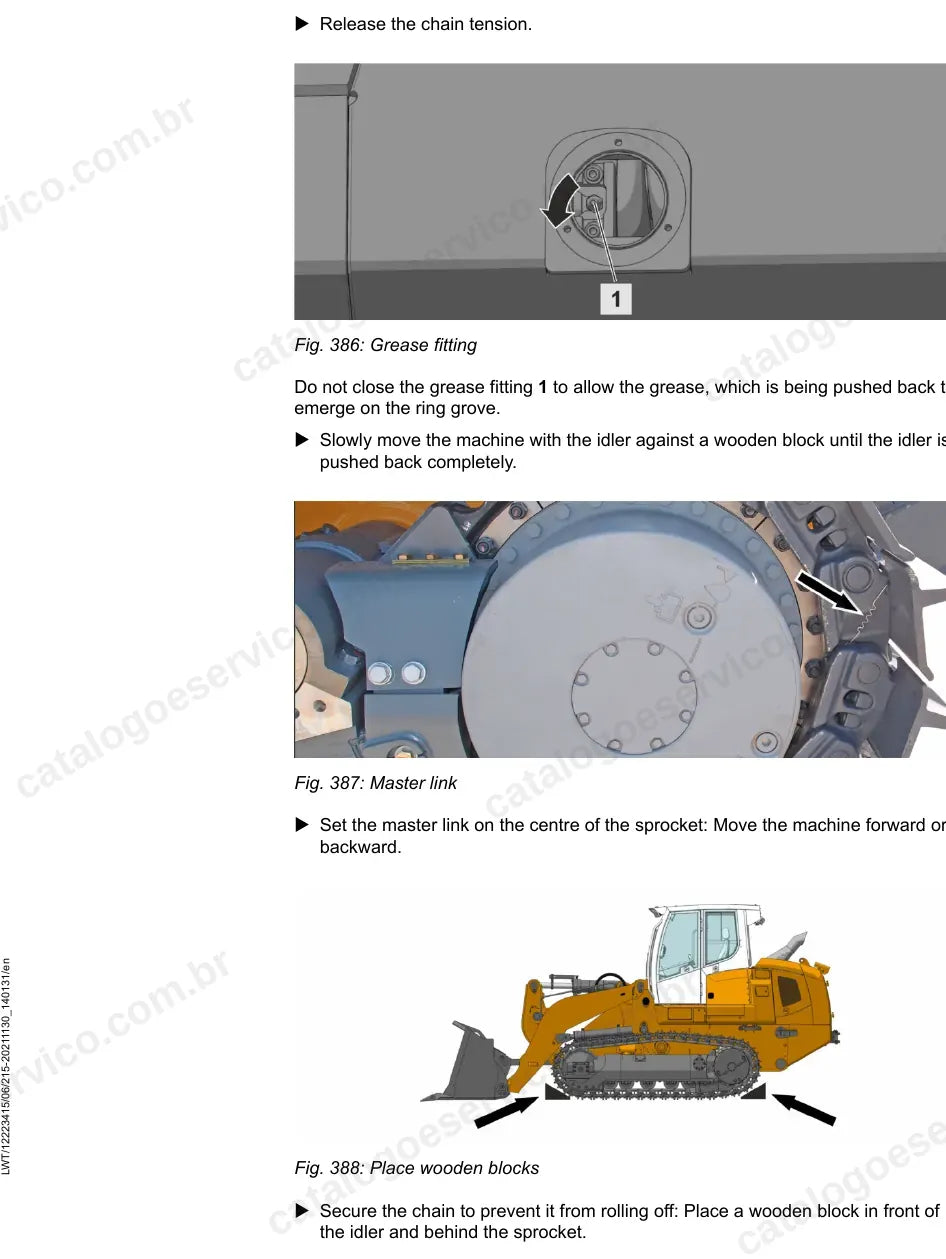

- Remoção e instalação do tensionador e de componentes do material rodante, com critérios de desgaste e avaliação.
- Procedimentos guiados pelo software Wizard e componentes elétricos descritos por área da máquina.
Para quem é
Indicado para oficinas, mecânicos de campo, construtoras e locadoras que usam a LR 626 em terraplenagem, aterros e obras urbanas e precisam dos valores Liebherr para manter a translação hidrostática e a hidráulica em dia.
Perguntas frequentes
Serve para qual LR 626?
Para a carregadeira de esteiras LR 626-1327, nº de série 12257, com motor D924-A7 SCR 04 Stage IV / Tier 4f.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação Liebherr.
Tem esquemas elétricos?
Sim. Há um grupo de esquemas de circuito, além da descrição dos componentes elétricos da cabine, do motor, do chassi e dos compartimentos.
Como recebo o arquivo?
Após a aprovação do pagamento, o PDF é liberado para download. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
