Descrição
Especificações

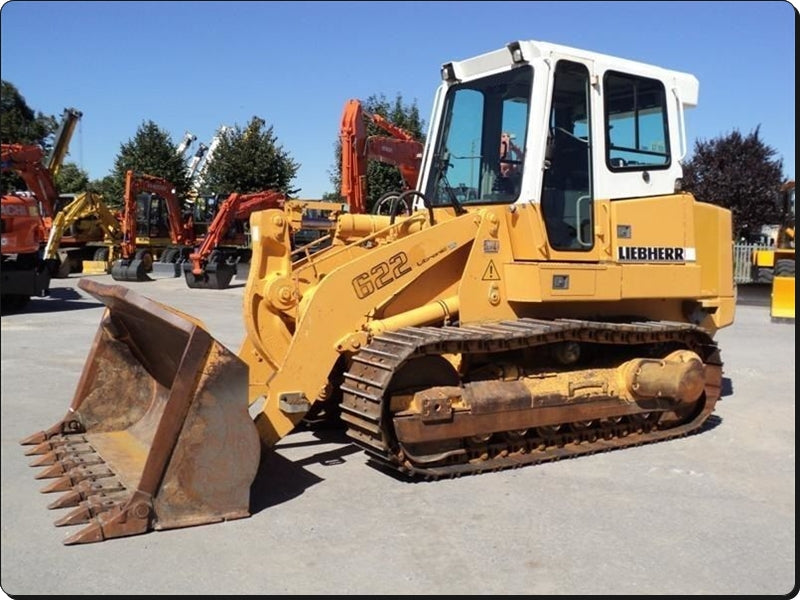

O Manual de Serviço Liebherr LR 622-632 é o documento técnico em PDF com os procedimentos de fábrica, com 978 páginas em inglês, cobrindo LR 622, LR 632. Entrega digital: você baixa o arquivo e usa no computador, tablet ou celular, com busca por texto e impressão livre das páginas que precisar.
Destaques deste material
- Lista completa de disjuntores automáticos F1 a F29 com amperagem, função e área (B = máquina básica, P = painel, C = cabine)
- Verificação da pressão de realimentação (SP) com manômetro 0-40 bar como prevenção de falha total de bombas e motores de translação
- Roteiro completo de diagnóstico do acionamento do ventilador pela pressão no ponto LA (manômetro 0-250 bar)
- Código de cores de fiação alemão (bl, br, ge, gr, rt, sw, ws) e identificação de fios por número
- Procedimento de aquecimento do óleo hidráulico até a temperatura de serviço antes de qualquer ajuste de pressão
- Tabela de resistência dos sensores de temperatura em Ohm (líquido de arrefecimento/óleo hidráulico ID 6290186 e 10 043 264; ar de admissão ID 5802 148) com valores de 0 a 110 graus C
O que este manual cobre
- 17 Plataforma do operador, aquecimento e ar condicionado
- 1.3.01 Fluidos de serviço (service items) - óleo de motor, qualidade API CF-4/CG-4/CH-4/CI-4 e ACEA E2-E5, viscosidade SAE, intervalos de troca e descarte de fluidos e filtros
- 3 Dados técnicos e diretrizes de manutenção (3.1 dados técnicos, 3.5.xx checklist de ajustes)
- 15 Chassi principal e componentes agregados (main frame)
- 6.3 Acionamento do ventilador (fan drive) - pressão no ponto de teste LA, válvula proporcional limitadora de pressão e sensores de temperatura
- 9 Sistema elétrico - 9.2.21 lista de peças e esquema elétrico, identificação de fios por cor/número, pontos de massa (MP) e disjuntores automáticos F1-F29
- 1.4 Tabelas - 1.4.01 conversão, 1.4.02 torques de aperto de parafusos padrão, 1.4.03 torques de parafusos SAE, 1.4.04 diâmetro de furo antes do rosqueamento, 1.4.05 acoplamentos, 1.4.06 tolerâncias ISO
- 8 Componentes hidráulicos (8.7 válvulas limitadoras de pressão, 8.8 componentes)
- 1.2.01 Diretrizes de segurança / 1.2.02 Sinais de mão (hand signals)
- 12 Componentes da esteira (track components)
- 7 Hidráulica de trabalho - pressão HD 105 bar, corte de pressão (pressure cut off) e válvulas secundarias de báscula da caçamba
- 1.1 Prefácio e explicações (Foreword and explanation) - sistema de numeração grupo principal / subgrupo / grupo de modelo / página
Referências do documento: Liebherr-Werk Telfs GmbH - Service-Training Dept. · Issue 01/2009 · LR 622 F/N 392-2088-2200 · Sensores ID 6290 186, 10 043 264 e 5802 148.
Por que vale a pena
- Evita tentativa e erro: você consulta o procedimento correto antes de abrir o conjunto.
- Permite orçar o serviço com segurança, sabendo o que cada intervenção exige.
- Serve de apoio para treinar mecânicos novos com o material da própria fábrica.
- Dá autonomia à sua oficina para executar serviços que hoje dependem de terceiros.
Para quem é
- Equipes de manutenção de frota
- Retíficas e especialistas em motores
- Proprietários que acompanham o serviço de perto
- Técnicos autônomos de campo
Equipes de assistência técnica e oficinas Liebherr; complementa (não substitui) o treinamento de fábrica
Perguntas frequentes
Como funciona a entrega?
É tudo digital: assim que o pagamento é confirmado, o link de download chega para você.
O manual é em português?
Este material está em inglês. O PDF é pesquisável, o que facilita muito o uso com tradutor.
Como sei se é o certo para a minha máquina?
Ele cobre LR 622, LR 632. Confira a identificação da sua máquina e, na dúvida, chame no WhatsApp que a gente confere junto.
Dá para imprimir as páginas?
Sim, sem bloqueio: imprima o manual inteiro ou apenas a seção que estiver usando na bancada.
