Descrição
Especificações
Mecânicos que atendem a LR 636 encontram no Manual de Serviço Liebherr LR 636-1275 o documento técnico oficial em PDF da carregadeira de esteiras produzida pela Liebherr-Werk Telfs, com 836 páginas em inglês. O conteúdo cobre dados técnicos, manutenção e lubrificantes, procedimentos de regulagem, motor diesel D934, arrefecimento, hidráulica de trabalho e de translação, componentes hidráulicos, sistema elétrico, redutores, material rodante, caçambas, ríper, cabine e software de teste.
Versão 09 de novembro de 2021 para a LR 636-1275 a partir do nº de série 12777: motor D934-A7 SCR de 7 l e 135 kW (ISO 9249), 21.503 kg com caçamba padrão, bombas HPV135 e motores HMV210, com a fixação da plataforma do operador separada para as séries 12777–16714 e a partir de 16715.
Destaques deste material
- Motor D934-A7 SCR: 4 cilindros de 122 x 150 mm, 1.800 rpm nominais, marcha lenta de 900 rpm e máxima de 1.850 rpm, injeção CR-HDP R4 e regulador LIDEC2.
- Translação com bombas 2 x HPV135-F de 2 x 283 l/min, alívio a 420 bar, motores 2 x HMV210 e velocidade máxima de 10 km/h.
- Hidráulica de trabalho com bomba A10V 100 de 209 l/min a 300 bar, bloco de comando M6-1363-00 e pressão primária de 320 bar.
- Redutor FAT 450 F527 com relação de 45,58:1, esteira de passo 203,2 mm e caçambas de 2,0 e 2,3 m³.
- Plano de manutenção com intervalos para filtro de partículas diesel opcional (troca do módulo a 4.500 h) e óleo de baixa cinza.

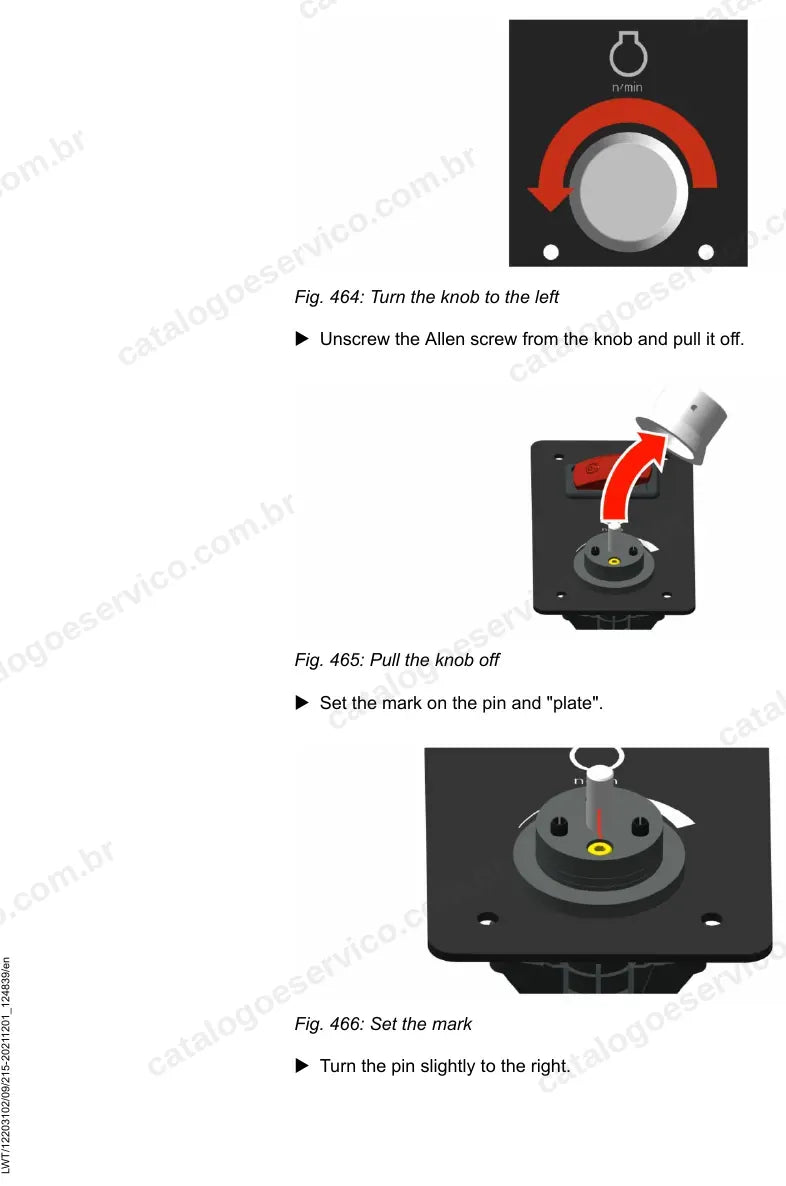

- Regulagem da faixa do controlador de rotação do motor, verificação de display e iluminação e lista de ferramentas especiais com manômetros e kit de pressão diferencial.
O que este manual cobre
- Introdução, segurança, normas e ferramentas especiais
- Dados técnicos
- Manutenção, lubrificantes e procedimentos de regulagem

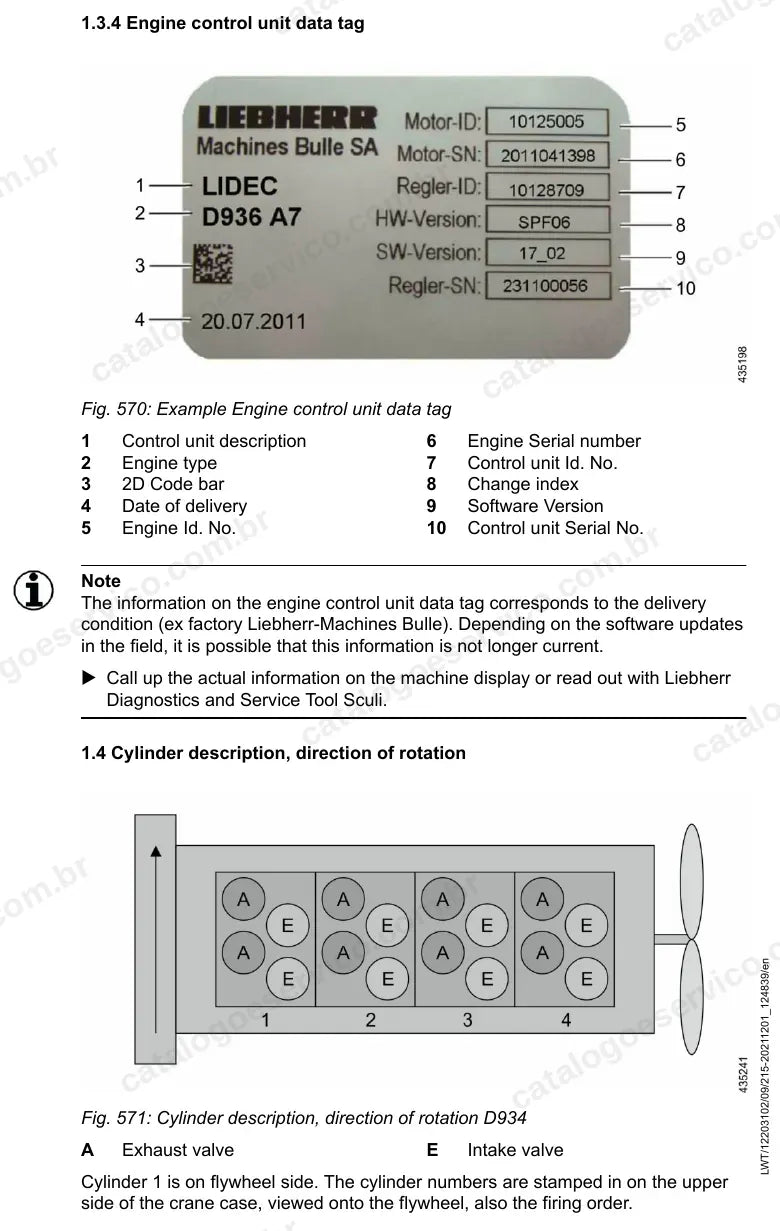

- Motor diesel D934 e unidade de controle
- Arrefecimento e ventilador reversível
- Hidráulica de trabalho: bomba reguladora, bloco proporcional e cilindros
- Hidráulica de translação: bombas, motores e bloco distribuidor
- Tanque e componentes hidráulicos
- Pedal de freio inching
- Sistema elétrico, esquemas e display
- Redutor de translação e freio multidisco
- Chassi da esteira, roda-guia, tensionador e roletes
- Caçambas e ríper
- Plataforma do operador, cabine e climatização
- Bomba de abastecimento e software de teste e ajuste
Por que vale a pena
- Sequência de regulagem de fábrica para rotação do motor, pressões de trabalho e translação, com os valores de tolerância.
- Valores de teste da hidráulica e lista das ferramentas especiais e manômetros recomendados para cada medição.
- Remoção, instalação e ajuste de componentes do material rodante e da plataforma do operador por faixa de série.
- Diagnóstico com o software de teste e ajuste e descrição dos componentes elétricos por compartimento.
Para quem é
Para oficinas, mecânicos de campo, frotistas e locadoras que operam a LR 636 em terraplenagem pesada, aterros sanitários e mineração e precisam dos valores corretos para regular e reparar a máquina.
Perguntas frequentes
Serve para qual LR 636?
Para a carregadeira de esteiras LR 636-1275 a partir do nº de série 12777, motor D934-A7 SCR Stage IV / Tier 4f. Itens que mudam na produção, como a fixação da plataforma do operador, vêm separados por série.
Está em português?
Não. O conteúdo está em inglês técnico.
Tem esquemas hidráulicos e elétricos?
Sim. Há esquemas de circuito do sistema elétrico e diagramas da hidráulica de trabalho e de translação.
Como recebo o arquivo?
O PDF é liberado para download logo após a aprovação do pagamento. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
