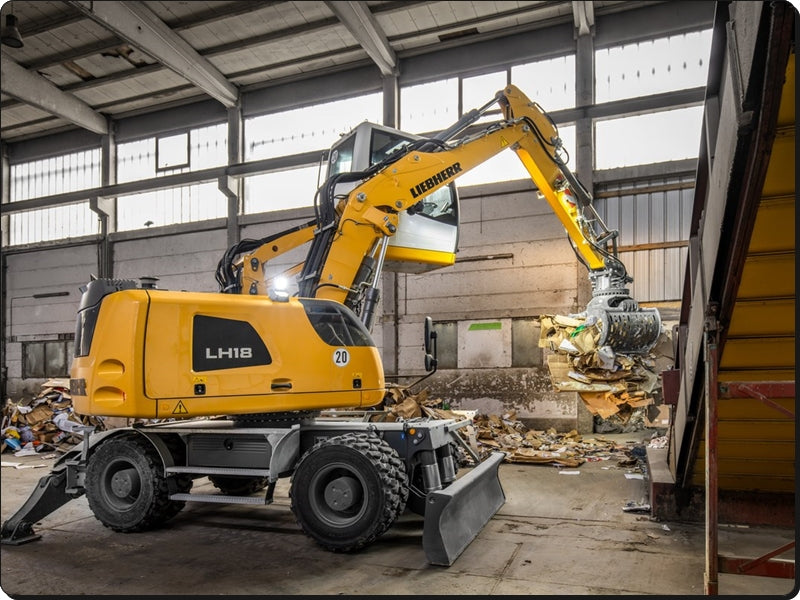

Para o manipulador de materiais de pneus LH 18 M, o Manual de Serviço Liebherr LH 18 M é a documentação técnica oficial em PDF publicada pela Liebherr-Hydraulikbagger de Kirchdorf, na Alemanha: 1.902 páginas em inglês com descrições de estrutura e funcionamento, instruções de trabalho e de ajuste, desenhos e esquemas. Os grupos cobrem motor diesel e pós-tratamento, arrefecimento, hidráulica de trabalho e de translação, componentes hidráulicos, direção, freios, sistema elétrico, transmissão, eixos, implementos, cabine, lubrificação, giro, opcionais e diagnóstico.
A edição de dezembro de 2019, atualizada em outubro de 2021, cobre o LH 18 M tipo 1840 a partir da série 114202, com motor Liebherr D924 A7-04 de 4 cilindros e 4.485 cm³, pós-tratamento SCR e SCRF, sistema hidráulico LSC, transmissão 2 HL 270/290 e eixos MS/MT-E 3050/3060 com direção nas quatro rodas.
Destaques deste material
- Checklist de ajuste com valores de fábrica: pressões secundárias de 380 bar, corte de pressão em 350 bar, giro em 270 bar, servo-pressão de 32 bar e marcha lenta de 850 rpm.
- Velocidades de teste de translação de 7 km/h na 1ª marcha e 20,5 km/h na 2ª, com pressão de acoplamento de 30 bar por marcha.
- Freios com pressões de corte do acumulador de 150/185 bar e circuitos dianteiro e traseiro em 75 bar; giro da superestrutura a 10 rpm.
- Motor D924 A7-04 com common rail, ordem de ignição 1-3-4-2, sistema de AdBlue e verificação do SCR pela central.
- Implementos e opcionais: lança ajustável, sapata e patolas com monitoramento, engate rápido, sistema Likufix, tiltrotator TR-20/TR-25, alerta de sobrecarga e ride control.
- Esquemas elétricos da plataforma do operador, da máquina básica e do motor, mais diagnóstico Master 4/Master 5 com SCULi.
O que este manual cobre
- Introdução, normas e ferramentas especiais
- Checklist de ajuste, operações de emergência e regulagens
- Motor diesel D924 A7, SCR, SCRF e combustível
- Arrefecimento e ventilador reversível

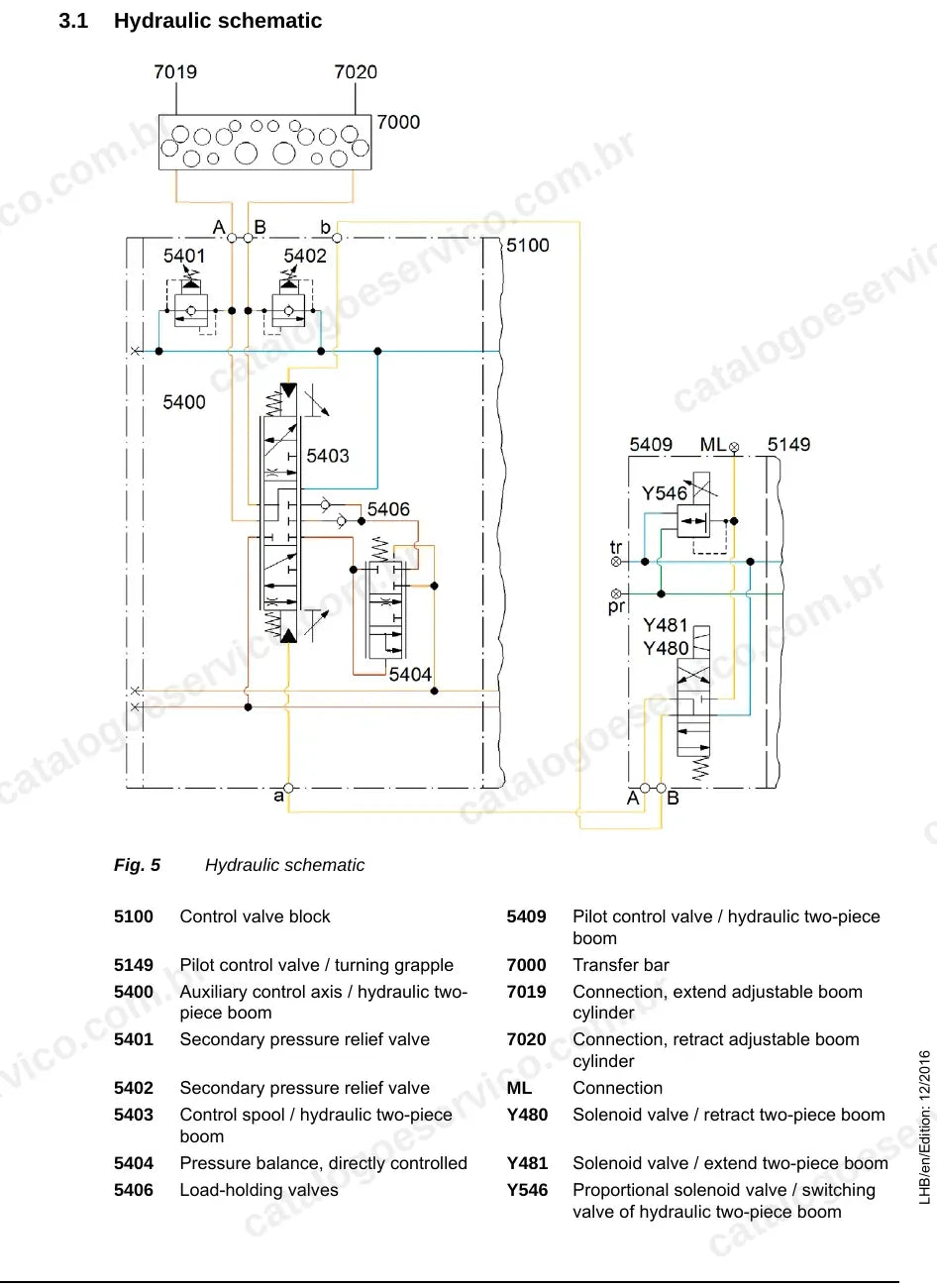

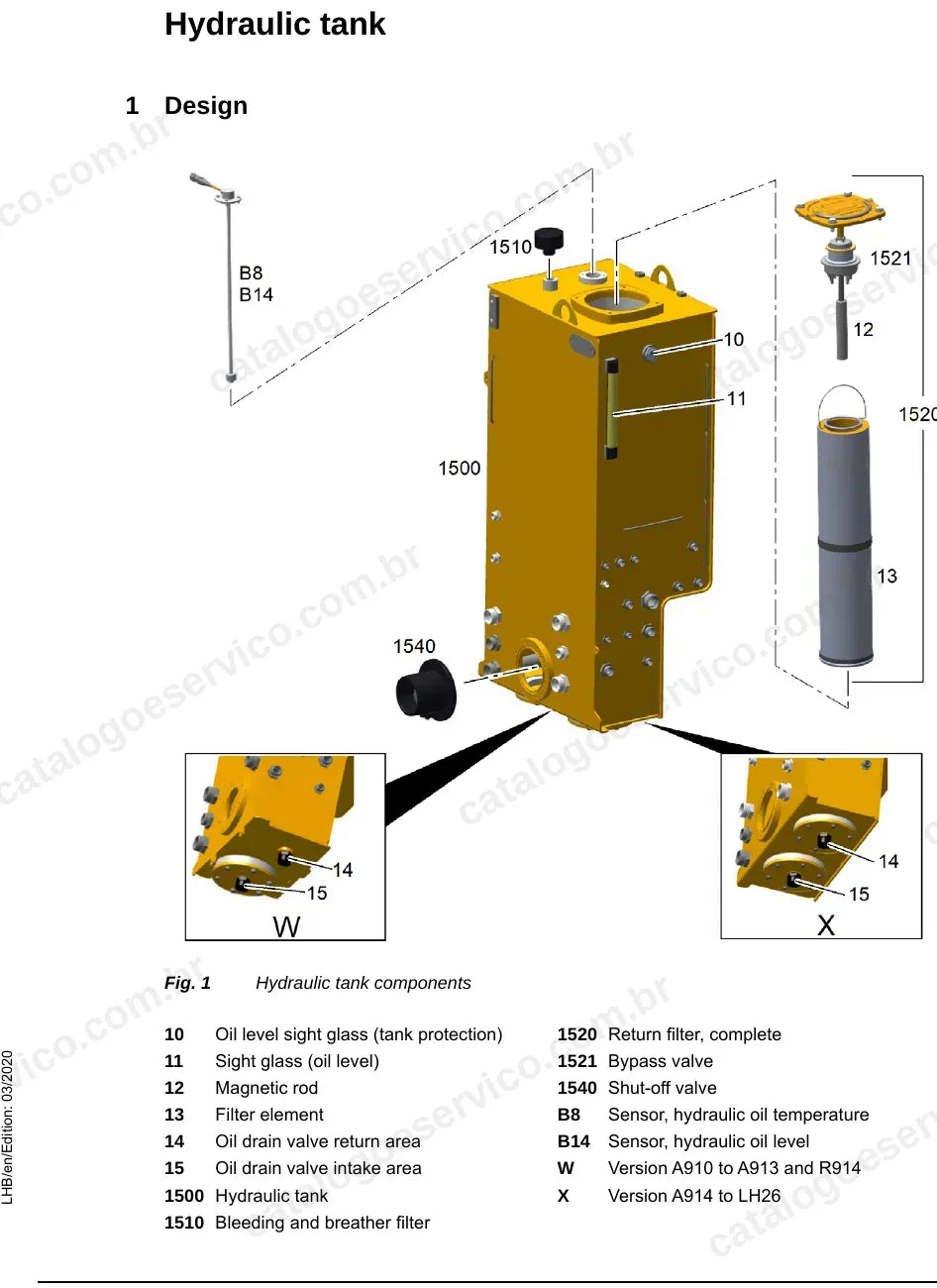

- Hidráulica de trabalho, sistema LSC e esquema hidráulico
- Hidráulica de translação e motor DMVA O 108

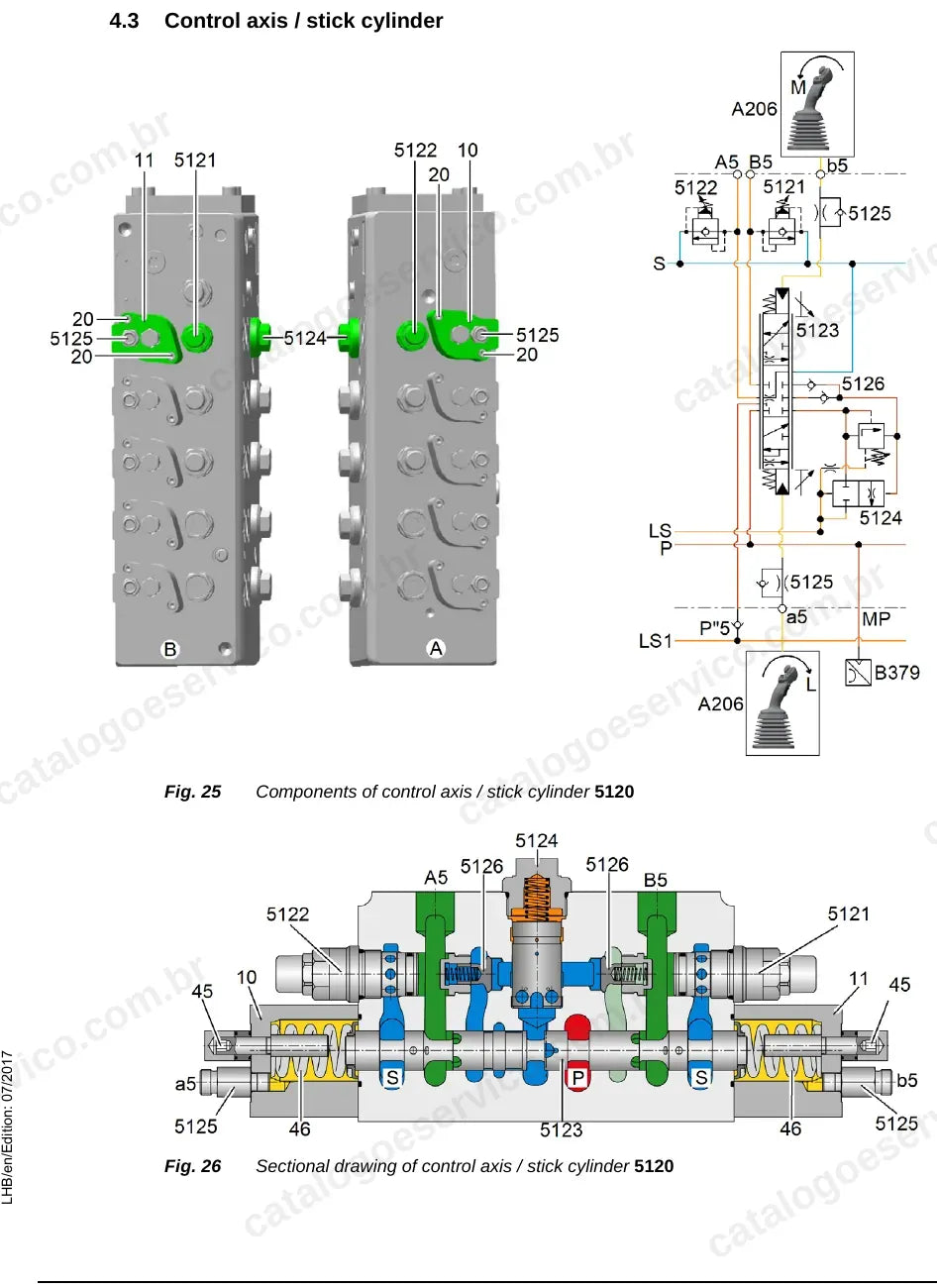

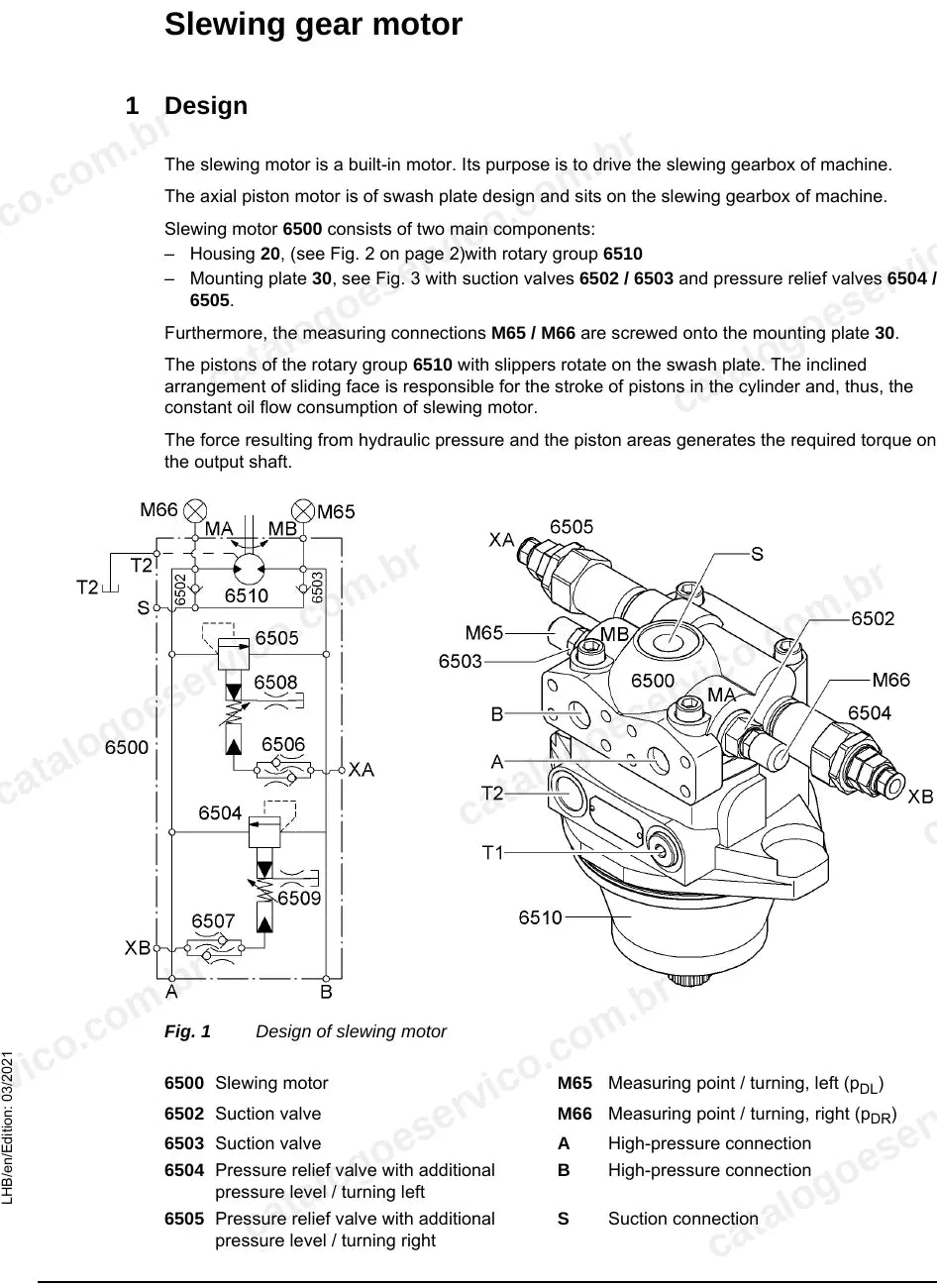

- Componentes hidráulicos (bomba DPVO, bloco LSC, motor de giro, junta rotativa)
- Direção hidráulica, joystick e direção nas quatro rodas
- Sistema de freios e freio de serviço automático
- Sistema elétrico e esquemas elétricos
- Transmissão 2 HL 270/290, eixos e pneus
- Estrutura, implemento, patolas e engate rápido
- Cabine, climatização, lubrificação central e giro
- Opcionais (LiDAT, Likufix, tiltrotator, pré-aquecimento) e diagnóstico
Por que vale a pena
- Checklist de ajuste com valores nominais, tolerâncias e pontos de medição para todos os circuitos hidráulicos.
- Instruções de remoção, instalação e ajuste com torques de aperto para componentes hidráulicos, eixos e giro.
- Esquemas hidráulicos e elétricos para rastrear falhas em blocos de comando, sensores e chicotes.
- Diagnóstico e atualização de software das centrais Master 4 e Master 5 com o editor de variáveis do SCULi.
Para quem é
Indicado para oficinas de máquinas, técnicos de campo, pátios de reciclagem, sucata, madeira e portos e locadoras que mantêm o LH 18 M de pneus e precisam dos valores de ajuste de fábrica.
Perguntas frequentes
Serve para qual série?
Para o manipulador de materiais LH 18 M tipo 1840 a partir do número de série 114202. Seções que mudaram depois indicam a série, como 114961, 121841 e 129326.
Está em português?
Não. O manual está em inglês técnico, no padrão Liebherr.
Tem diagramas hidráulicos e elétricos?
Sim. Inclui o esquema hidráulico do LH 18 M e esquemas elétricos da plataforma do operador, da máquina básica e do motor D924 A7.
Como recebo o arquivo?
O PDF é liberado para download após a aprovação do pagamento. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
