Descrição
Especificações
O Manual de Serviço Liebherr L518-1664 é o documento técnico oficial em PDF, com 844 páginas em inglês, para a pá carregadeira compacta L 518 na versão Speeder, fabricada pela Liebherr-Werk Bischofshofen. O livro reúne dados técnicos, plano de manutenção e inspeção, tarefas de teste e regulagem e o funcionamento de cada sistema — motor diesel John Deere de 4 cilindros e 4,5 litros, translação hidrostática com transmissão de duas marchas, hidráulica de trabalho, direção, freios de dois circuitos, sistema elétrico, cabine e diagnóstico.
O que diferencia a L518-1664 Speeder da L518 padrão está todo neste livro: transmissão tipo 367 de 2 marchas com sincronizador (relações de 2,75 e 1,31), motor de translação A6VM115 de 115 cm³, válvula de bypass do motor de translação, freio de serviço em dois circuitos com unidade de inching/freio 046300MN e eixo traseiro 367/212. O livro cobre a máquina a partir do nº de série 48859.
Destaques deste material
- Transmissão tipo 367 de 2 marchas: solenoides Y100 e Y101 para 1ª e 2ª marcha, sensor Hall Y103 de indicação de marcha, troca hidráulica com unidade sincronizadora e capítulo próprio de hidráulica e eletrônica da caixa.
- Bomba de translação A4VG065 de 65,2 cm³ (até 158 l/min) e motor A6VM115 de 115 cm³, com calibração manual do ângulo máximo e mínimo do motor e calibração da curva de bloqueio.
- Freio de serviço em dois circuitos: regulador de pressão de 65 bar no 1º circuito e cilindro mestre de 9,3 cm³ e 150 bar no 2º, com testes de pressão de frenagem.
- Motor John Deere 4045HLC07 de 78 kW a 2.000 rpm e 405 Nm a 1.600 rpm: Stage IV / Tier 4f até a série 57748 e Stage V a partir de 57749, tanque de 155 l e 20 l de ARLA/DEF.
- Esquema elétrico em diagrama de blocos com cerca de 100 folhas, incluindo as versões Speeder L518-1664 e L514-1663.

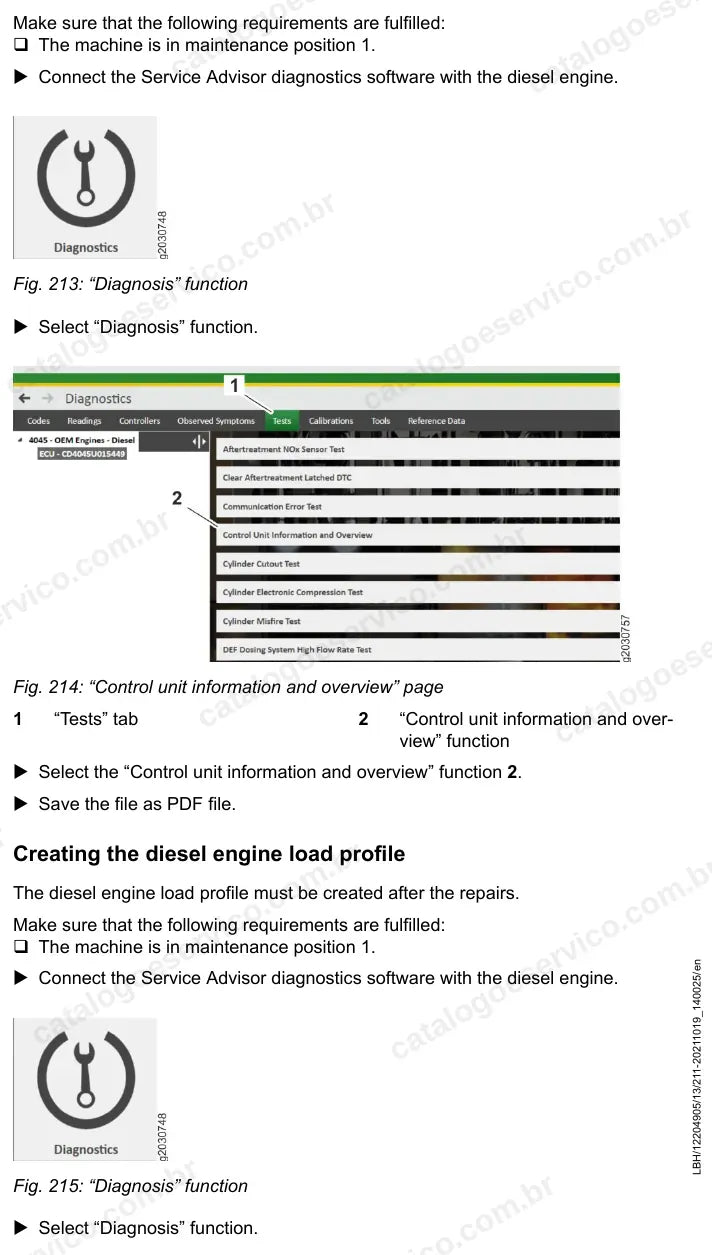

- Diagnóstico do motor no Service Advisor (relatório da central e perfil de carga após reparos) e da máquina com o software Sculi.
O que este manual cobre
- Introdução, segurança, ferramentas especiais e conservação
- Dados técnicos
- Manutenção, testes e regulagens
- Grupo motriz (motor diesel John Deere)
- Sistema de arrefecimento e ventilador reversível
- Hidráulica de trabalho, ride control e proteção contra ruptura de mangueira
- Hidráulica de translação e motor de translação
- Componentes hidráulicos e tanque
- Sistema de direção
- Freio de serviço em dois circuitos e freio de estacionamento
- Sistema elétrico, centrais eletrônicas e câmera de ré
- Transmissão de 2 marchas: hidráulica, troca de marchas e eletrônica
- Eixos, cardãs, chassi, braços em Z e engate rápido
- Cabine, lubrificação central, LiDAT e diagnóstico
Por que vale a pena

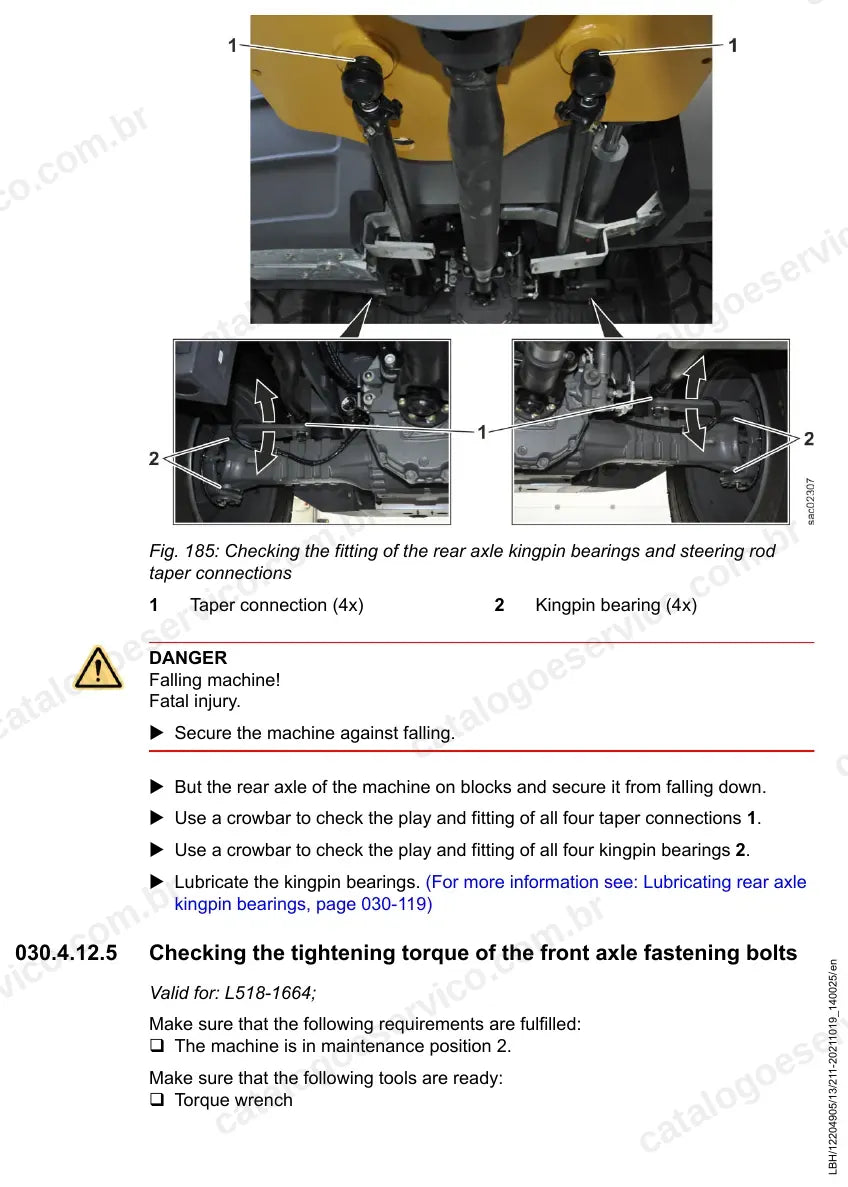

- Sequências de manutenção e reparo com torques de aperto, como os parafusos de fixação do eixo dianteiro e os mancais do pivô do eixo traseiro.
- Valores de teste e regulagem das pressões de translação, freios, hidráulica de trabalho e da pressão de servo externa da transmissão.
- Calibrações passo a passo com o software Sculi: pedais, curva de bloqueio da bomba, ângulos do motor de translação e função de inching.
- Localização de falhas com tabelas de malfunctions, troubleshooting e diagramas hidráulicos de cada circuito.
Para quem é
Indicado para oficinas de linha amarela, mecânicos de campo, locadoras e empresas de construção, paisagismo e agronegócio que usam a L518-1664 Speeder em deslocamentos mais longos entre frentes de trabalho e precisam dos valores de fábrica dessa versão.
Perguntas frequentes
Serve para a L518 padrão (1655)?
Não. Este livro é da versão Speeder L 518-1664, com transmissão de 2 marchas e freio em dois circuitos. Os procedimentos que mudam ao longo da produção vêm separados por faixa de número de série, a partir de 48859.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem diagramas hidráulicos e elétricos?
Sim. Traz diagramas hidráulicos da translação, da transmissão, dos freios e da hidráulica de trabalho, além do esquema elétrico em diagrama de blocos.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
