O Manual de Serviço Liebherr L506 - L514 Stereo / Tier IIIA é um documento técnico oficial em PDF, com 792 páginas em inglês, que atende em um único livro as pás carregadeiras Stereo L506, L507, L508, L509 e L510, as versões L507S e L509S e a L514, todas fabricadas em Bischofshofen. São 19 capítulos com segurança e ferramentas especiais, dados técnicos de cada tipo, manutenção com planos de teste e regulagem, e a descrição de construção e funcionamento do motor, da translação hidrostática, da hidráulica de trabalho, da direção Stereo, dos freios, do sistema elétrico, dos eixos, da cabine e dos códigos de serviço.

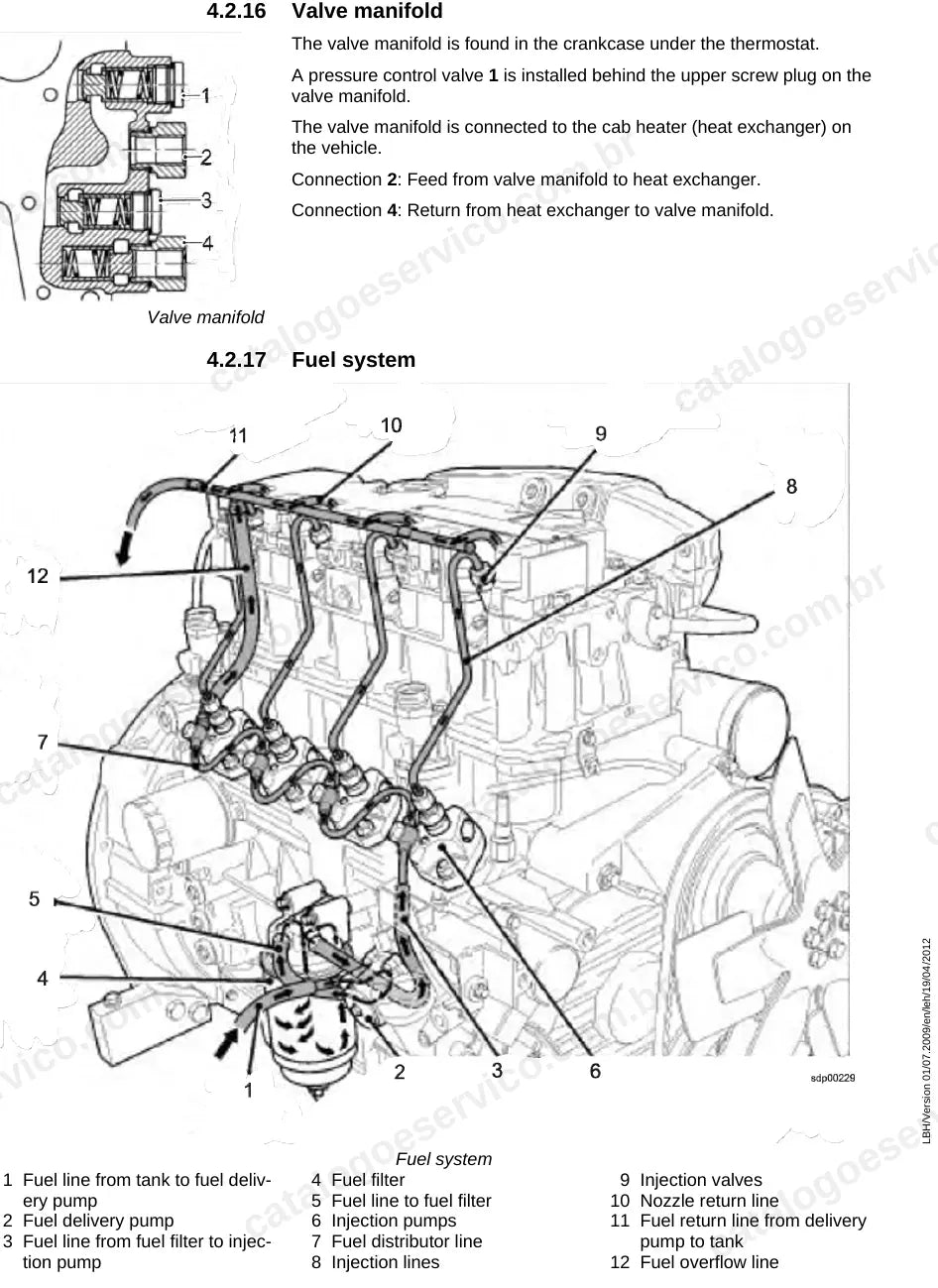

Esta edição da fase Tier IIIA / Stage IIIA abrange três famílias de motor: Deutz TD 2009 L04 nas máquinas até a série 26359 e Deutz D 2011 L04W a partir de 26360 nas menores, Deutz TD 2011 L04W de 60 kW na L509/L510 e John Deere CD4045HF288 common rail de 72 kW na L514 (tipo 1115, a partir da série 21019). As versões S (L507-1110 e L509-1113) chegam a 30 km/h.
Destaques deste material
- Dados de cada tipo: pesos operacionais de 5.160 kg (L506) a 8.520 kg (L514 com cinemática P), velocidades de 0–20 ou 0–30 km/h em 2 faixas.
- L514 com cinemática Z e P: carga de tombamento em linha reta de 6.200 e 5.385 kg, força de desagregação de 77 kN e entre-eixos de 2.600 mm.
- Motores Deutz com folga de válvulas de 0,3/0,5 mm, bomba PLD e pressão de bico de 170 bar; John Deere com injeção common rail e pressão de abertura dos bicos de 245 bar.

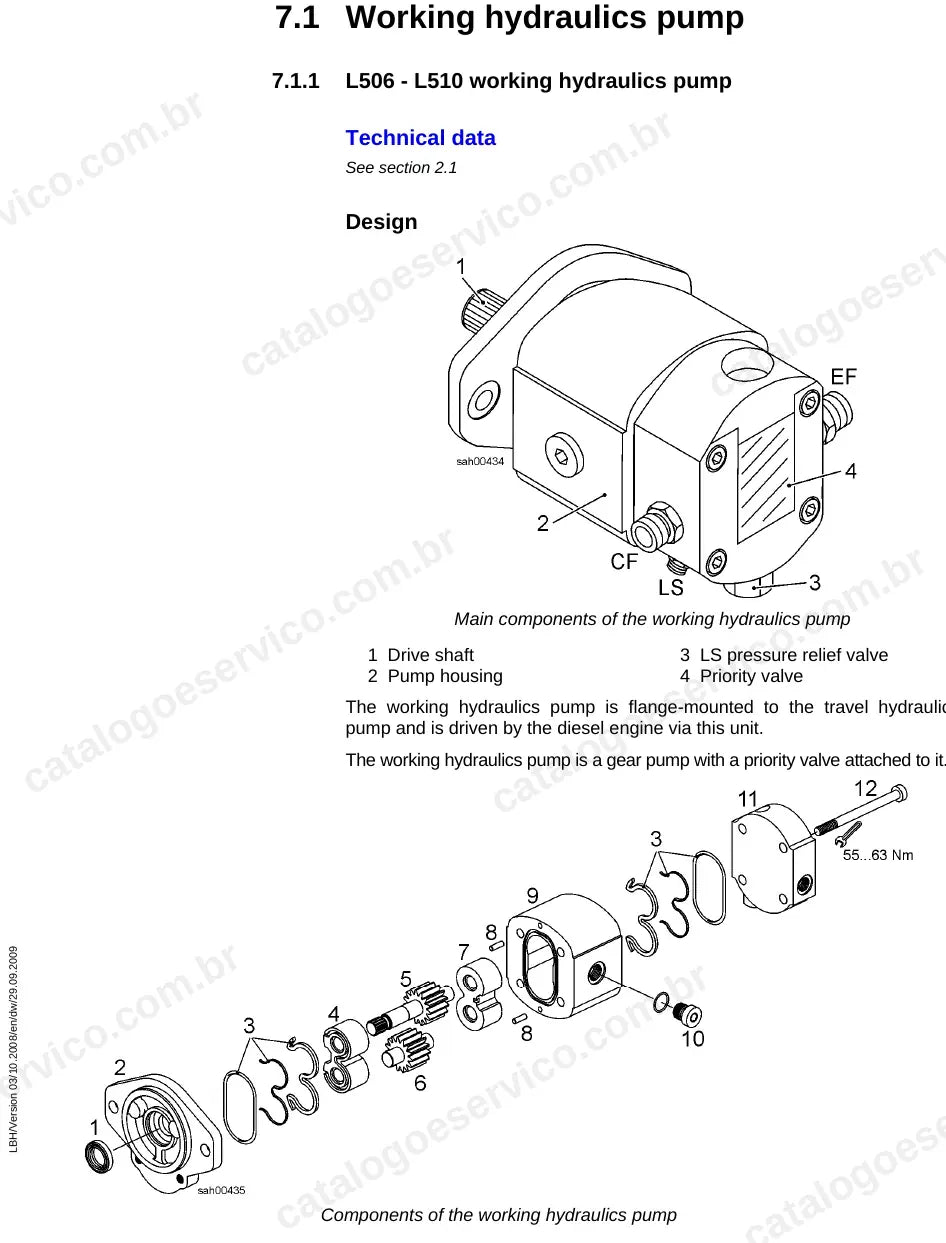

- Planos hidráulicos da translação (L506–L510 e L514), das bombas e motores de deslocamento variável e da hidráulica de trabalho Z e P.

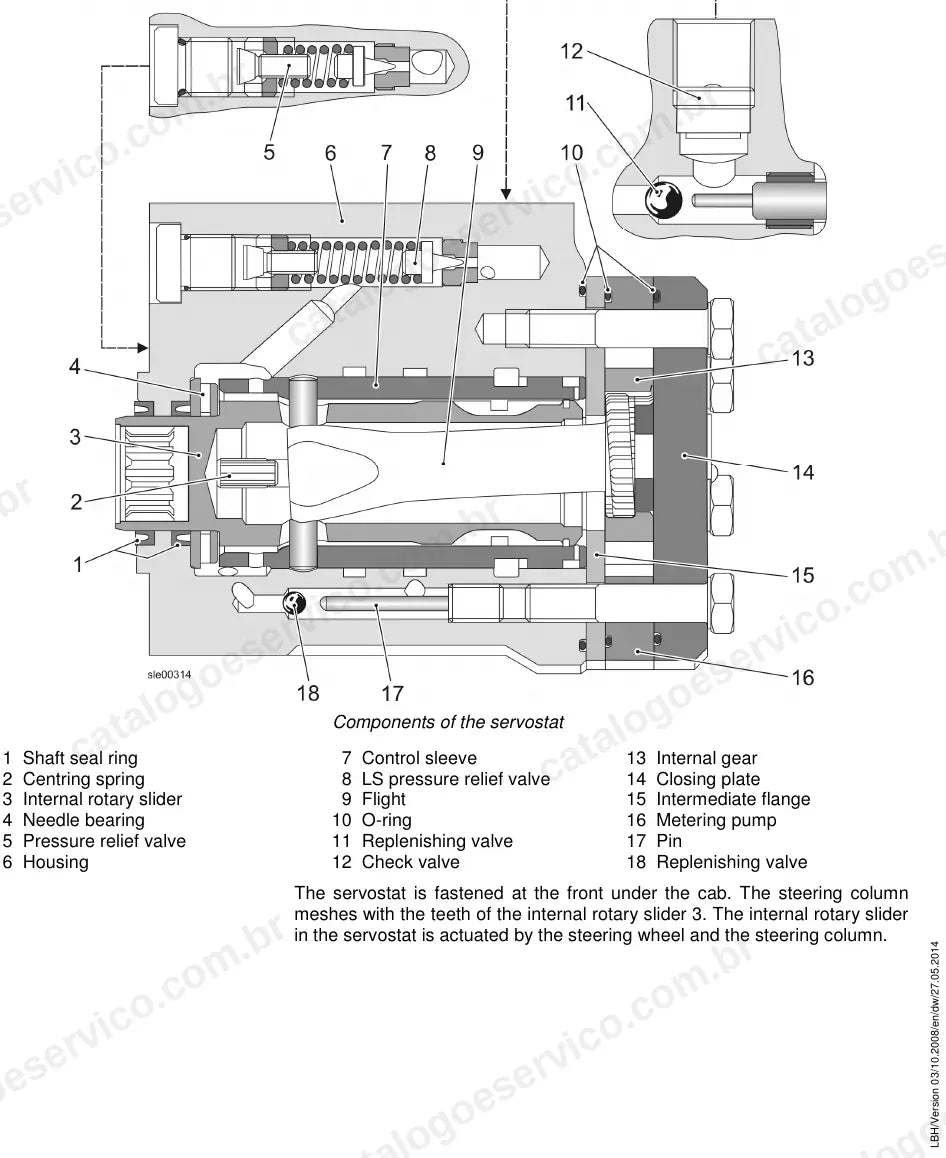

- Direção articulada com esterçamento adicional do eixo traseiro, Servostat e componentes da direção explicados por figura.
- Capítulo de códigos de serviço do display A13 (FATAL, ERROR, WARNING, INFO), códigos do motor da L514 e sinais de alerta da L506–L510.
O que este manual cobre
- Informações gerais, segurança e ferramentas especiais
- Descrição do produto e dados técnicos
- Manutenção, testes e regulagens
- Motor (Deutz e John Deere)
- Sistema de arrefecimento
- Hidráulica de translação
- Hidráulica de trabalho
- Direção Stereo
- Sistema de freios
- Sistema elétrico, componentes e central UEC3
- Caixa de transferência, eixos e cardã
- Chassi, contrapeso e lubrificação central
- Cabine, aquecimento, ar-condicionado, braços e implementos
- Códigos de serviço e diagnóstico
Por que vale a pena
- Planos e listas de teste e regulagem com os valores nominais de cada tipo, do motor à hidráulica.
- Pressões de ajuste da translação, da hidráulica de trabalho, da direção e dos freios, com a função de cada componente.
- Tabelas de códigos de serviço por gravidade e sinais de alerta para orientar o diagnóstico.

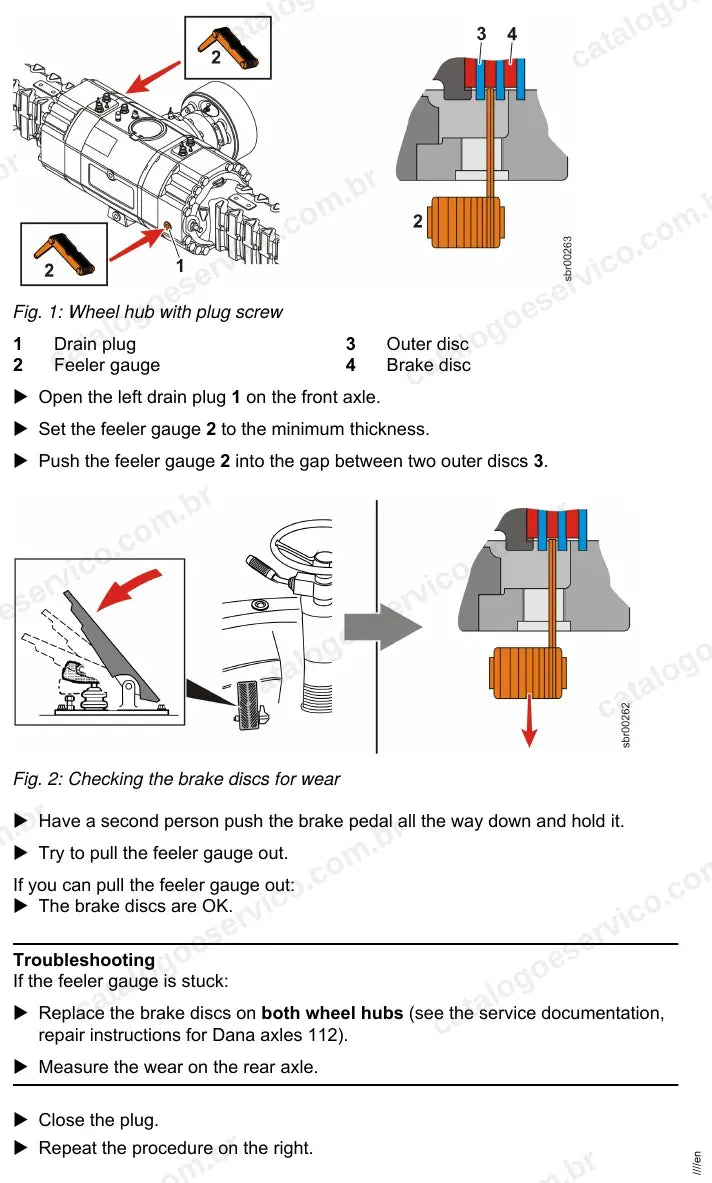

- Tarefas de manutenção passo a passo, como inspeção de desgaste dos discos de freio, com lubrificantes e capacidades.
Para quem é
Para oficinas, mecânicos de campo, locadoras e proprietários que atendem a linha Stereo Tier IIIA — das compactas L506 a L510 até a L514 — e querem um único manual com os dados de fábrica de cada tipo.
Perguntas frequentes
Quais modelos este manual cobre?
L506-1108, L507-1109, L508-1111, L509-1112, L510-1114, as versões L507-1110 (L507S) e L509-1113 (L509S) e a L514-1115. Cada seção indica a qual tipo e faixa de série se aplica.
Está em português?
Não. O manual está em inglês técnico.
Tem os códigos de falha?
Sim. Há um capítulo de códigos de serviço do display A13 para L507S, L509S e L514, com códigos de motor da L514 e sinais de alerta das L506 a L510.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
