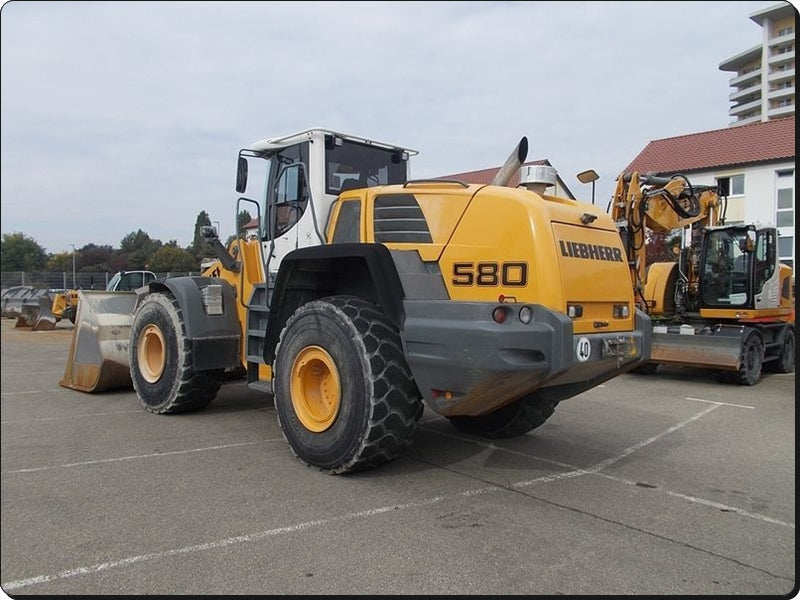

Pá carregadeira de rodas de grande porte montada pela Liebherr em Dalian, na China, a L580-1412 tem neste Manual de Serviço Liebherr L580-1412 sua documentação técnica oficial em PDF, com 666 páginas em inglês. O manual organiza dados técnicos, plano de inspeção, fluidos, tarefas de teste e regulagem e o funcionamento do motor John Deere, da caixa de distribuição, da tração hidrostática, do câmbio de 3 marchas, da hidráulica de trabalho, da direção, dos freios, da eletrônica e da cabine, terminando no diagnóstico por códigos de serviço.
A L 580-1412 usa o motor John Deere 6090HFL75 de 209 kW com turbo sem geometria variável, no padrão Tier 2, e este manual cobre a série a partir de 28181 com duas versões da tração hidrostática (até 35874 e a partir de 35875) e da direção (até 33962 e a partir de 33963).
Destaques deste material
- Motor John Deere de 9.000 cm³ com common rail eletrônico: 209 kW a 1.600 rpm, 1.320 Nm a 1.400 rpm e folga de válvulas de 0,35 mm na admissão.
- Bomba de translação A4VG 140 EP4DX com motores A6VM 107 e A6VM 140; teste das válvulas de alta pressão em 465 bar e do corte de pressão em 430 bar.
- Caçambas de 4,5 a 5,5 m³, carga de tombamento de até 20.750 kg em linha reta e pesos operacionais de 24.720 a 28.000 kg.

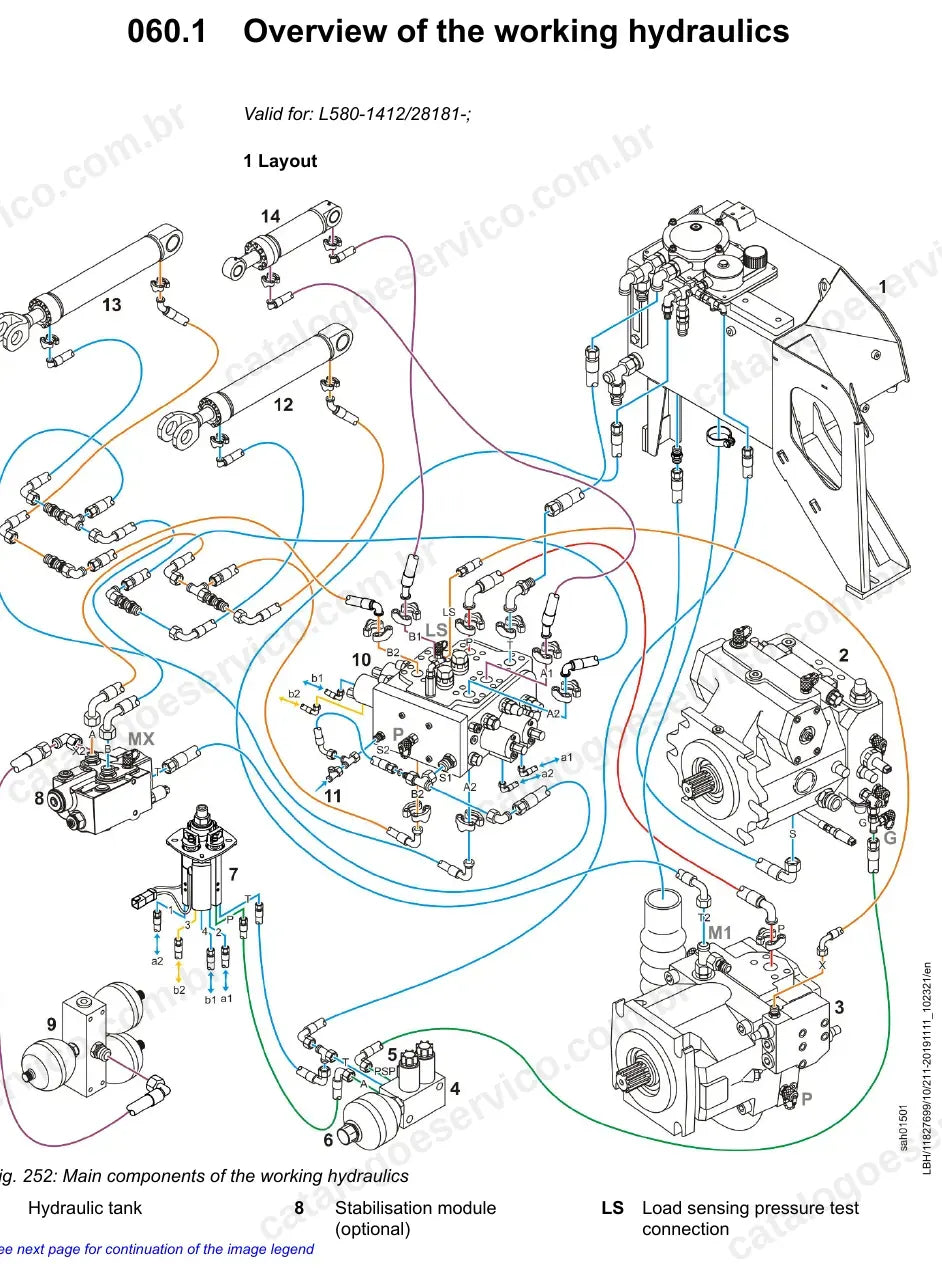

- Hidráulica de trabalho com bomba A11VO 130 LRDS, bloco M6-22, controle piloto 4THF5 e estabilização (ride control).
- Verificação do aperto das rodas por faixa de série: 700 Nm até 35892 e 600 Nm a partir de 35893.

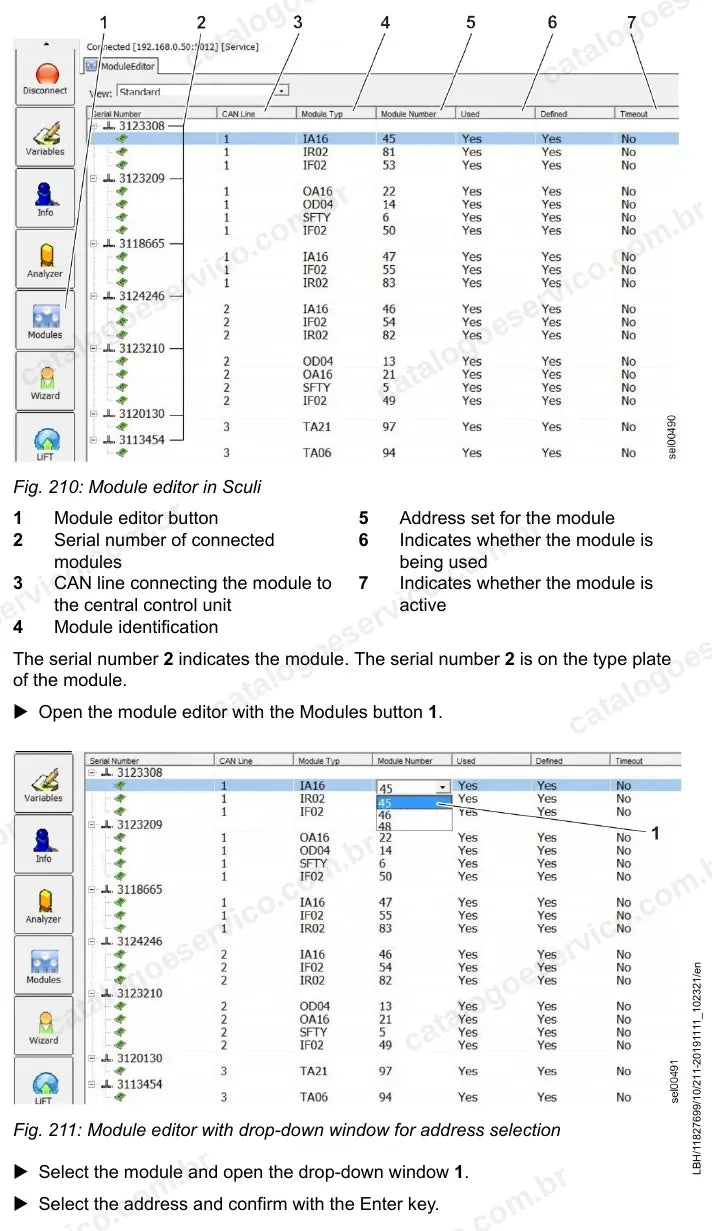

- Folhas de esquema elétrico, Display4 e editor de módulos CAN no software de diagnóstico Sculi.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos
- Manutenção, lubrificantes, testes e regulagens
- Motor John Deere, embreagem e caixa de distribuição

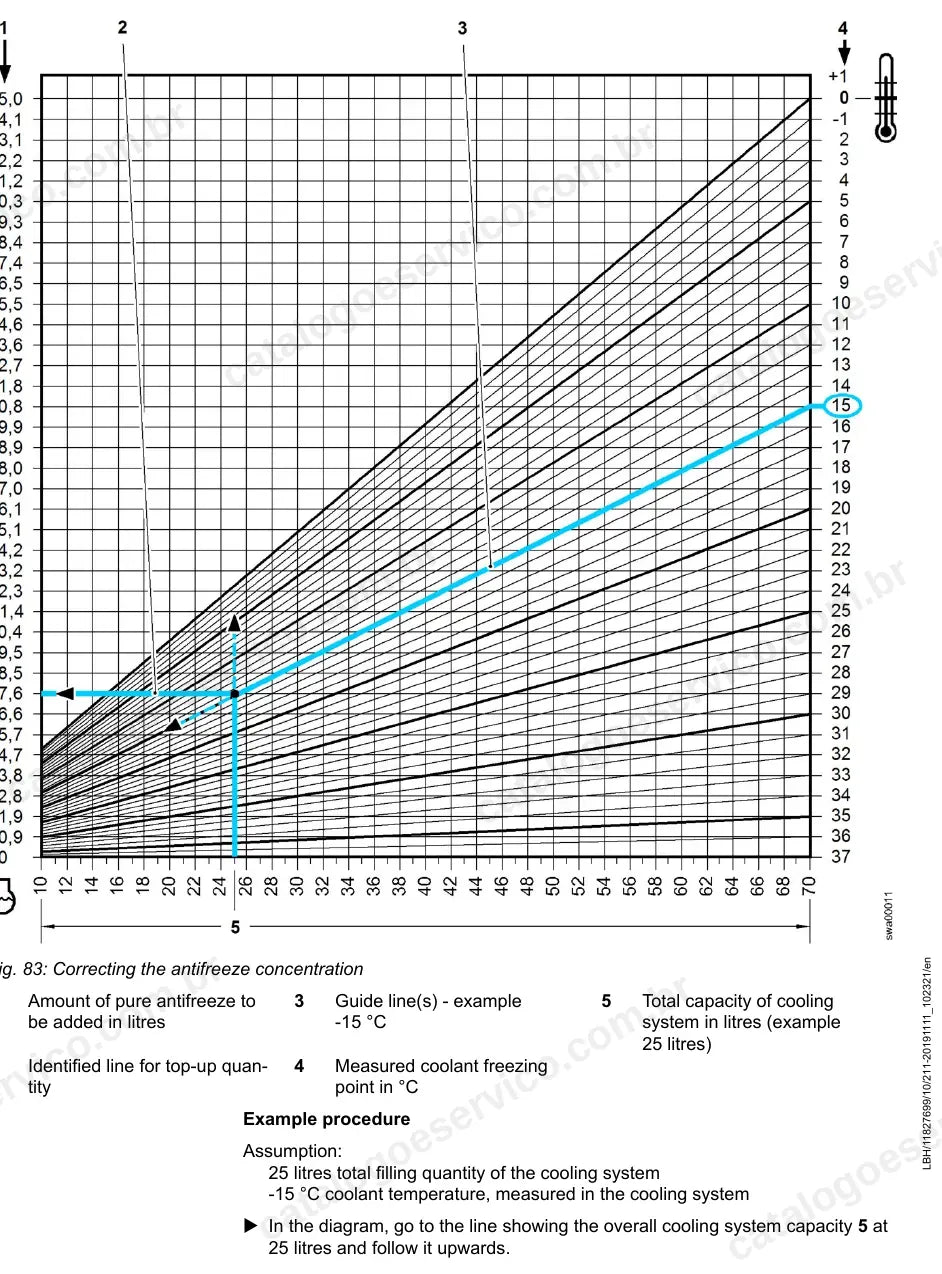

- Arrefecimento
- Hidráulica de trabalho e ride control
- Hidráulica de translação

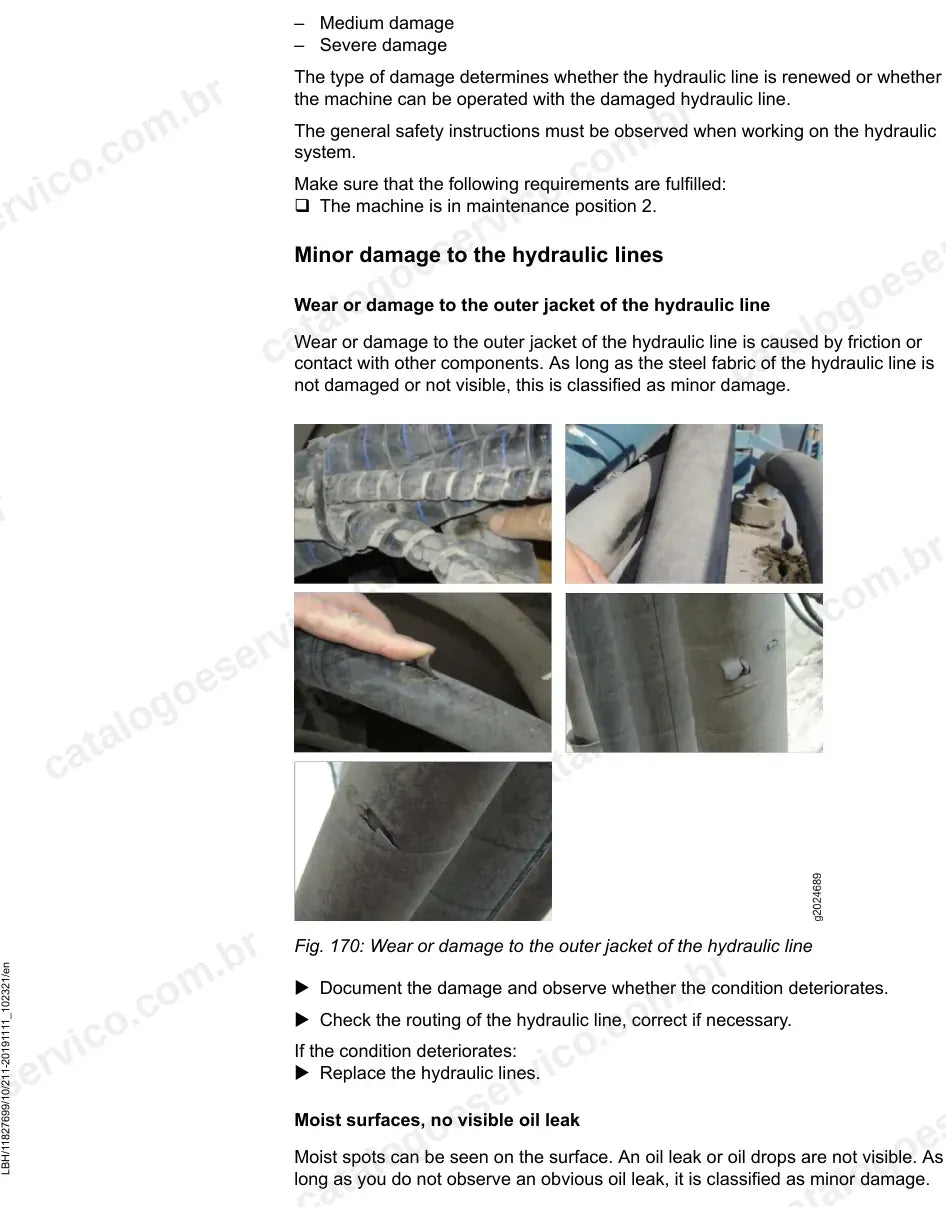

- Componentes hidráulicos
- Direção e direção de emergência
- Freios e proteção contra sobrevelocidade
- Sistema elétrico, central e módulos
- Câmbio, eixos e cardãs
- Estrutura, implemento, cabine e ar-condicionado
- Lubrificação central e diagnóstico
Por que vale a pena
- Pressões nominais de teste para tração, hidráulica de trabalho, direção e freios, com a tomada de medição de cada ajuste.
- Torques de aperto e passos de ajuste de fábrica para os conjuntos mecânicos e hidráulicos da L580-1412.
- Calibrações da bomba e dos motores de translação e do display, com o software Sculi.
- Diagnóstico por códigos de serviço exibidos no display e tabela de fusíveis.
Para quem é
Indicado para oficinas, técnicos de campo, terminais portuários, empresas de agregados e locadoras que operam a L580-1412 de motor John Deere Tier 2 e precisam manter a tração hidrostática e a hidráulica dentro dos valores de fábrica.
Perguntas frequentes
Serve para qual série?
Para a L 580-1412 a partir do número de série 28181. As mudanças de produção na tração hidrostática, na direção e no aperto das rodas vêm separadas por faixa de série.
Está em português?
Não. O manual está em inglês técnico, no padrão Liebherr.
Tem diagramas hidráulicos e elétricos?
Sim. Inclui diagramas hidráulicos dos circuitos e folhas de esquema elétrico da máquina.
Como recebo o arquivo?
Depois da aprovação do pagamento, o PDF é liberado para download. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
