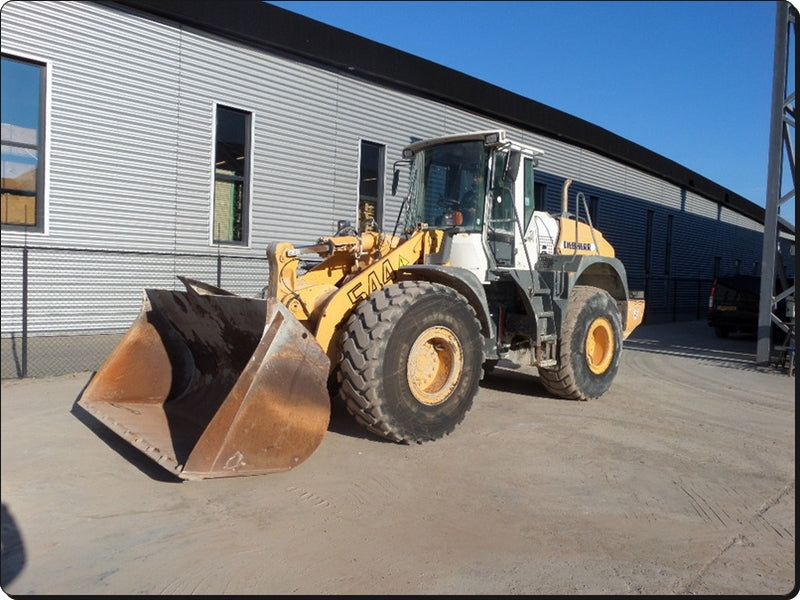

Cinco pás carregadeiras em um só documento: o Manual de Serviço Liebherr L544-L580 é o livro técnico oficial em PDF, com 658 páginas em inglês, para as L544, L554, L564, L574 e L580 de Bischofshofen. Ele traz os dados técnicos de toda a máquina e de cada conjunto, o plano de manutenção e inspeção com lubrificação e quantidades, a regulagem do sistema hidráulico e a descrição de projeto e funcionamento de 15 grupos — do motor diesel e da caixa de distribuição de bombas até a cabine, o braço de elevação e os acessórios.
Edição de maio de 1999 que separa os dados por tipo — L544-442, L554-452, L564-462, L574-472 e L580 a partir do nº 0522 —, com potências de 121 kW na L544, 137 kW na L554, 183 kW na L564 e 195 kW nas L574/L580, translação por bombas A4VG 90 e A4VG 125, caixa de transferência ZF 3AVG e eixos ZF AP 409 a AP 417.
Destaques deste material
- Pesos operacionais de 15.000 kg (L544), 17.220 kg (L554), 22.450 kg (L564) e 24.220 kg, com caçambas de 2,8 a 4,5 m³.
- Velocidades por faixa: na L544, 0–7 km/h na faixa 1, 0–16,5 km/h na faixa 2 e até 38 km/h na faixa automática A3.
- Hidráulica de trabalho com bombas A11VO 95 LRDS (L544/L554) e A11VO 130 LRDS (L564 a L580) e blocos de comando M7.
- Direção com bombas A10VO 45 DFR ou A10VO 71 DFR, servostat e direção de emergência.
- Caixa de transferência ZF 3AVG 210 ou 3AVG 310, eixos dianteiros AP 409 DK, AP 411 HK e AP 417 HK e articulação com trava.
- Lubrificação central manual ou automática e capítulos de carenagem, acesso à cabine, aquecimento e ar-condicionado.
O que este manual cobre
- Informações gerais, segurança e ferramentas especiais
- Dados técnicos
- Manutenção, lubrificação e regulagem hidráulica

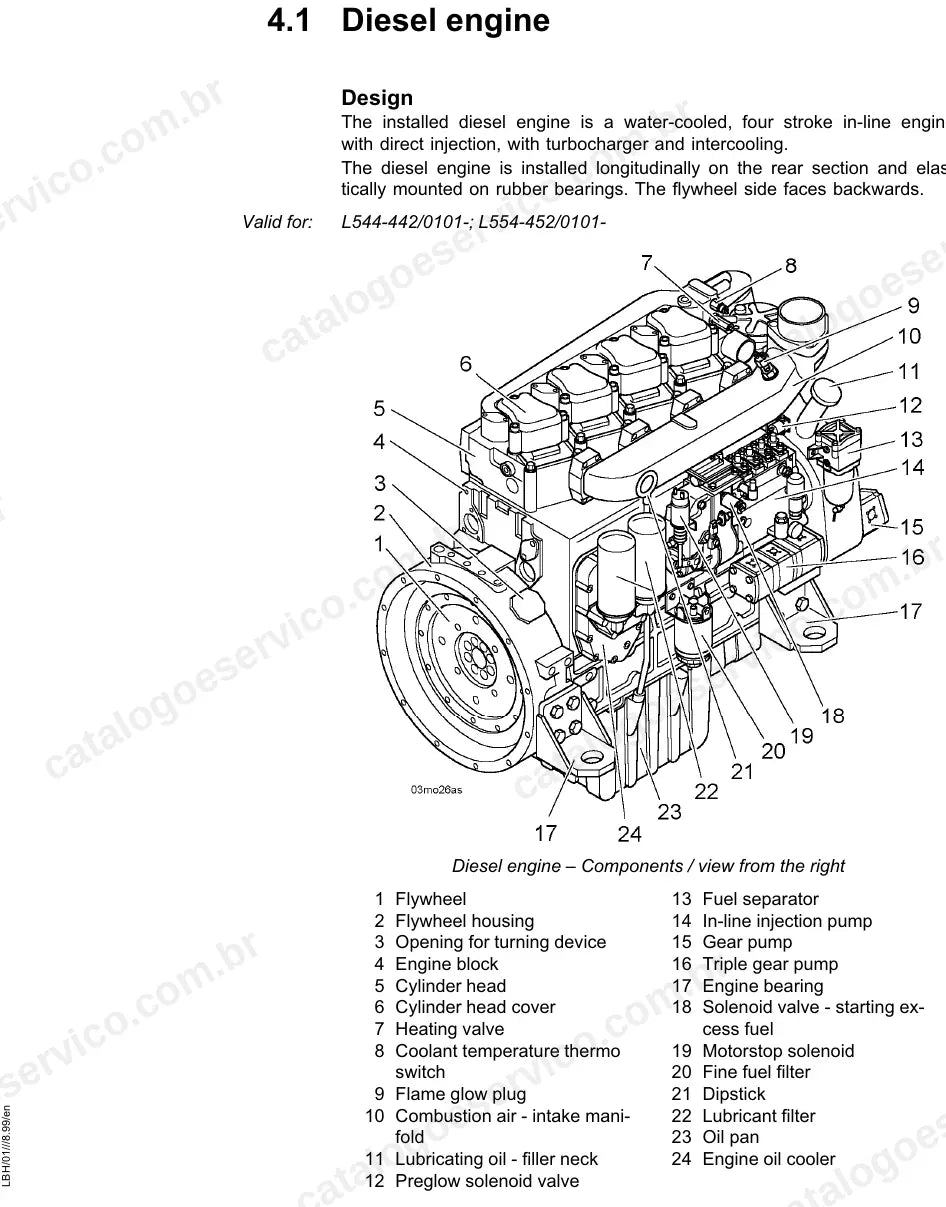

- Motor diesel, combustível, filtro de ar e caixa de distribuição de bombas

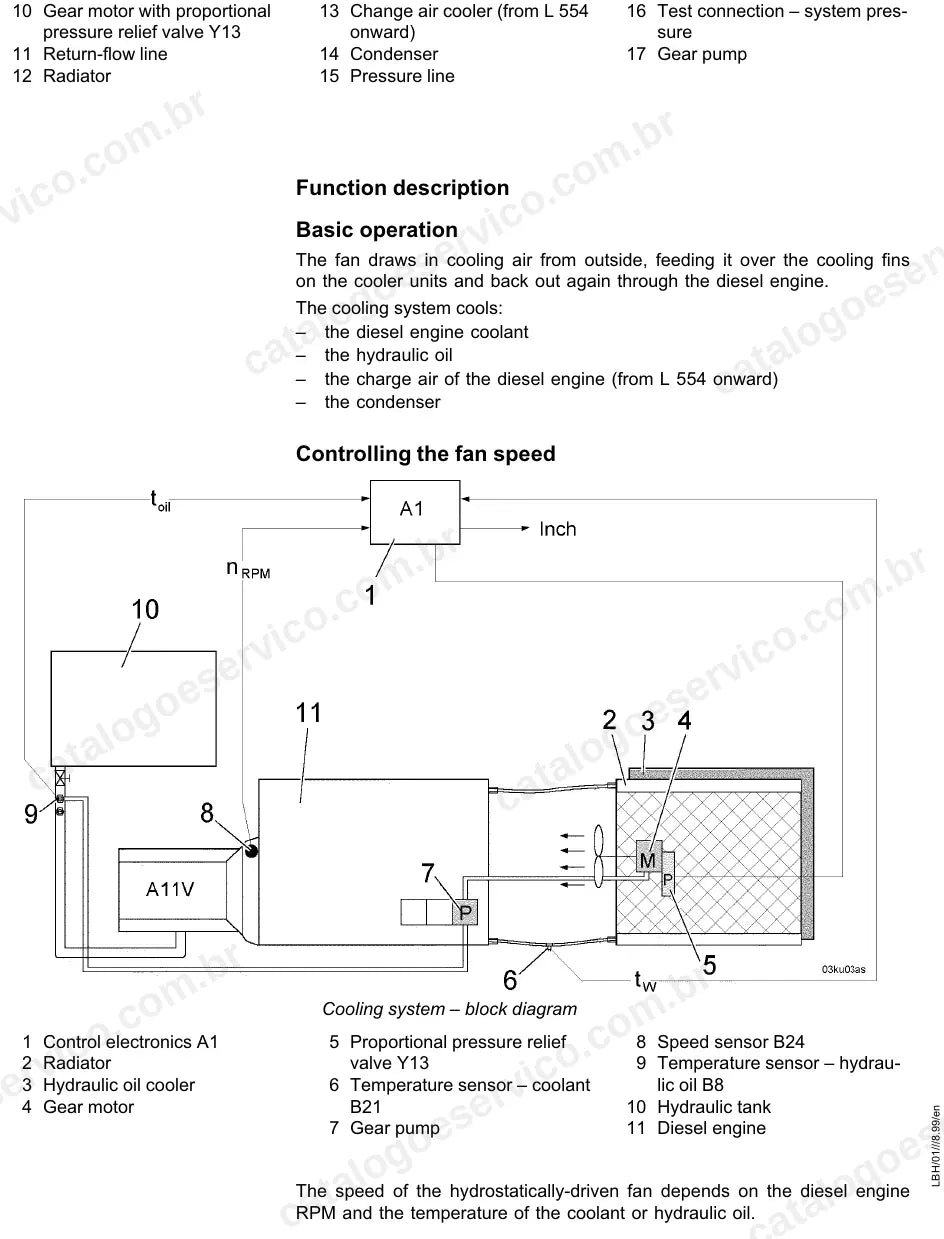

- Acionamento do ventilador
- Hidráulica de translação e função inching
- Hidráulica de trabalho, pilotagem e ride control
- Sistema de direção e direção de emergência
- Freios de serviço e de estacionamento
- Sistema elétrico do painel
- Caixa de transferência e controle eletrônico
- Eixos dianteiro e traseiro e cardãs
- Chassi, articulação e contrapeso
- Lubrificação central
- Carenagem, cabine, aquecimento e ar-condicionado
- Braço de elevação, engate rápido e acessórios
Por que vale a pena
- Dados técnicos de cada conjunto separados por tipo e número de série das cinco máquinas.
- Regulagem do sistema hidráulico tratada como tarefa de manutenção, com valores de ajuste e pressões de teste.
- Plano de manutenção e inspeção por intervalo, quadro de lubrificação e quantidades de abastecimento.
- Descrição de funcionamento de bombas, motores, válvulas e eletrônica para entender e localizar falhas.
Para quem é
Para oficinas, mecânicos e proprietários de L544, L554, L564, L574 e L580 dessa geração que buscam os dados originais da fábrica para manter máquinas antigas trabalhando em pedreiras, portos, mineração e construção.
Perguntas frequentes
Quais modelos este manual atende?
L544 (tipo 442), L554 (452), L564 (462) e L574 (472), a partir do nº de série 0101, e a L580 a partir do nº 0522.
Está em português?
Não. O manual está em inglês técnico.
Tem esquemas hidráulicos?

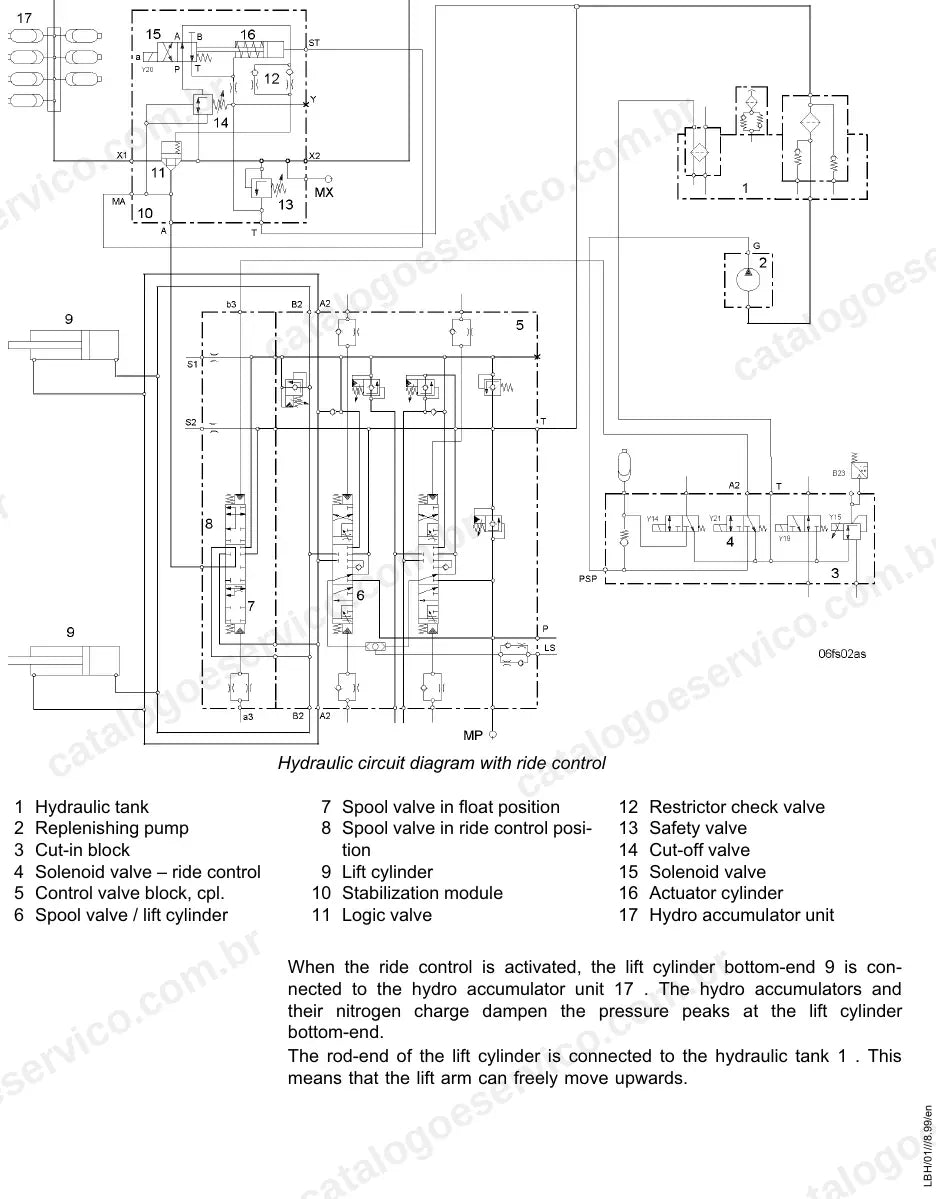

Sim. Há esquemas hidráulicos, como o circuito do ride control, e figuras de layout dos componentes.
Como recebo?
O PDF é liberado para download depois da aprovação do pagamento. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
