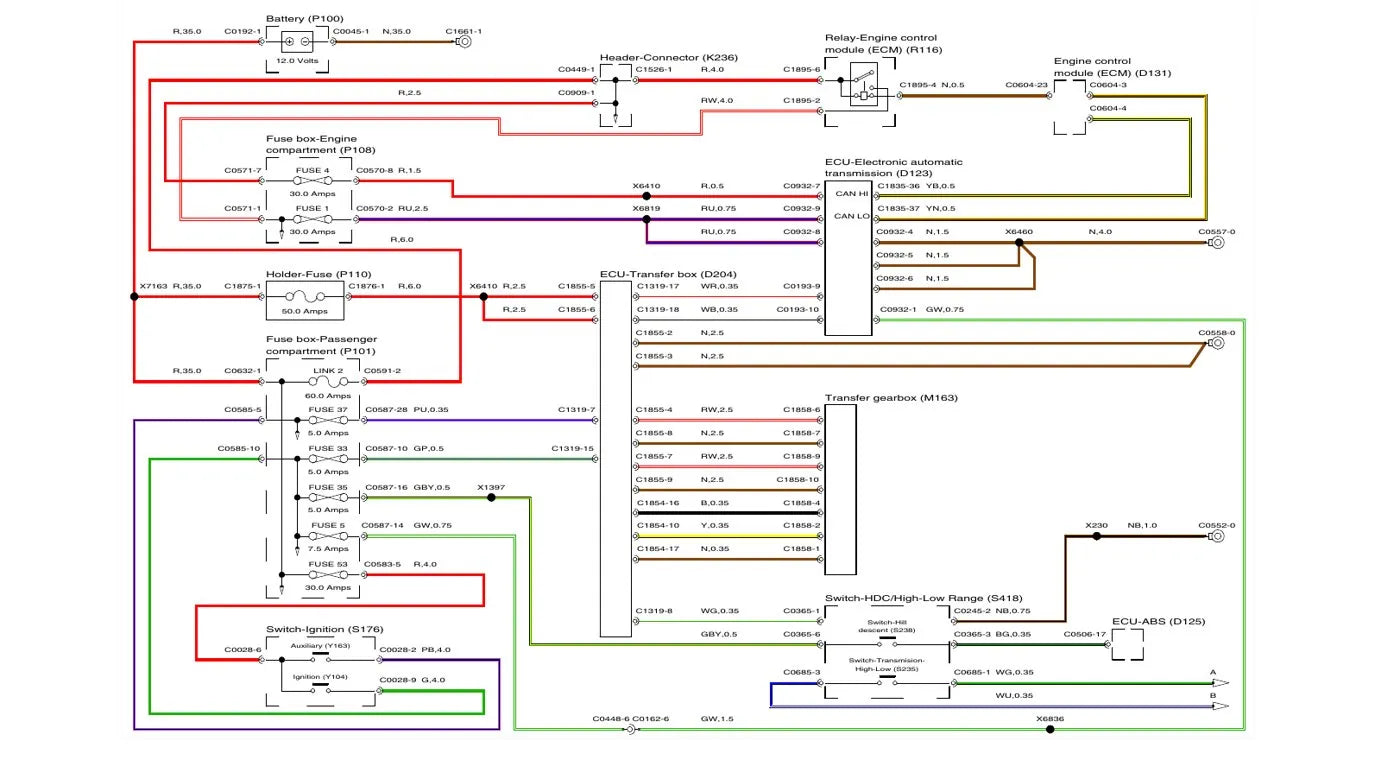

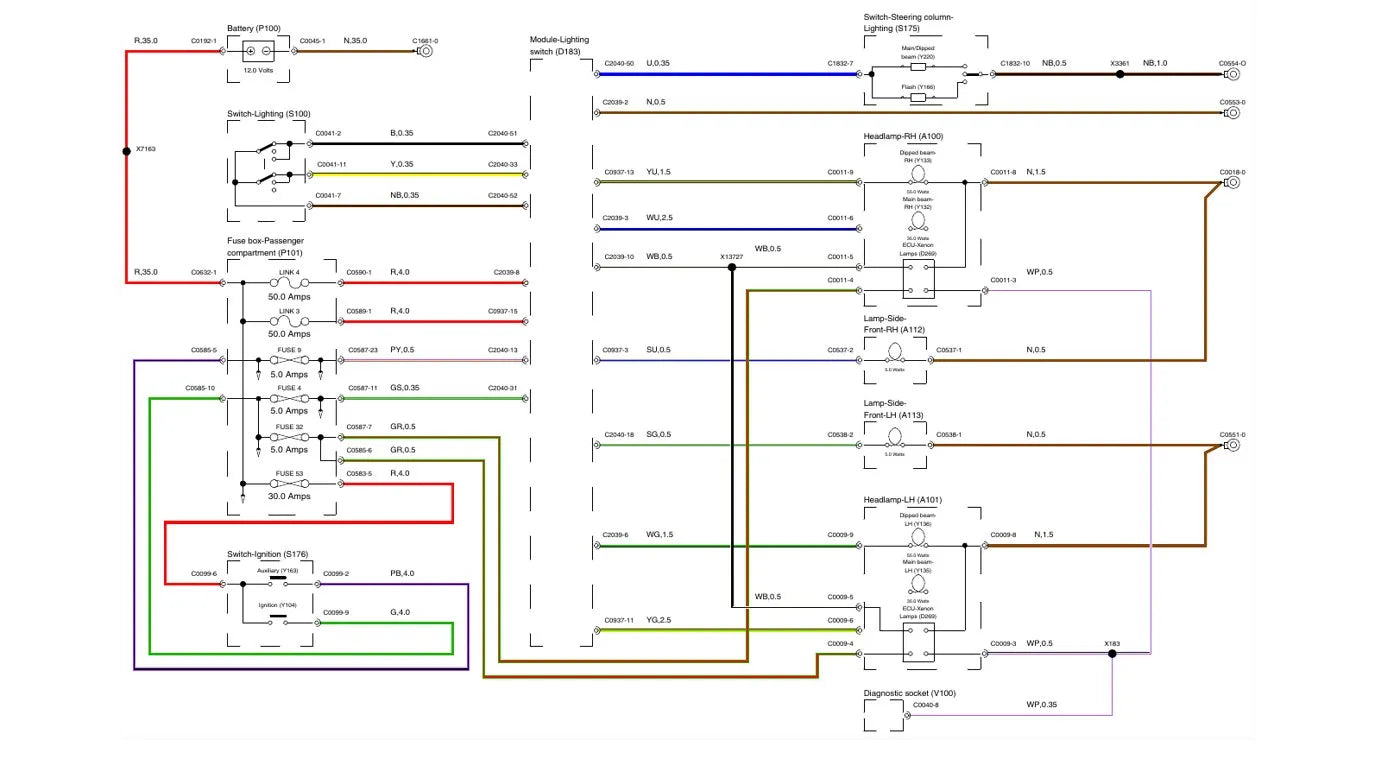

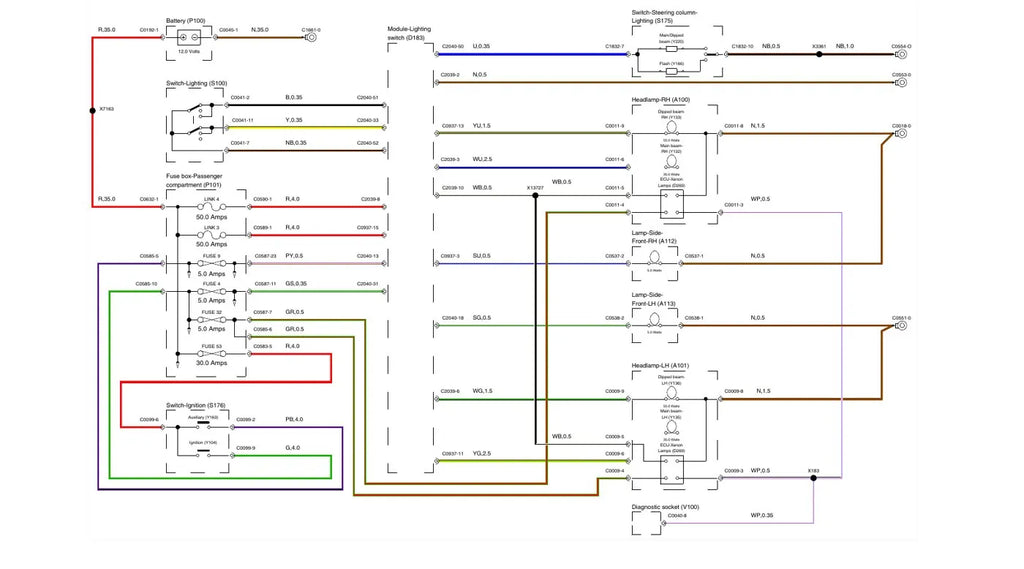

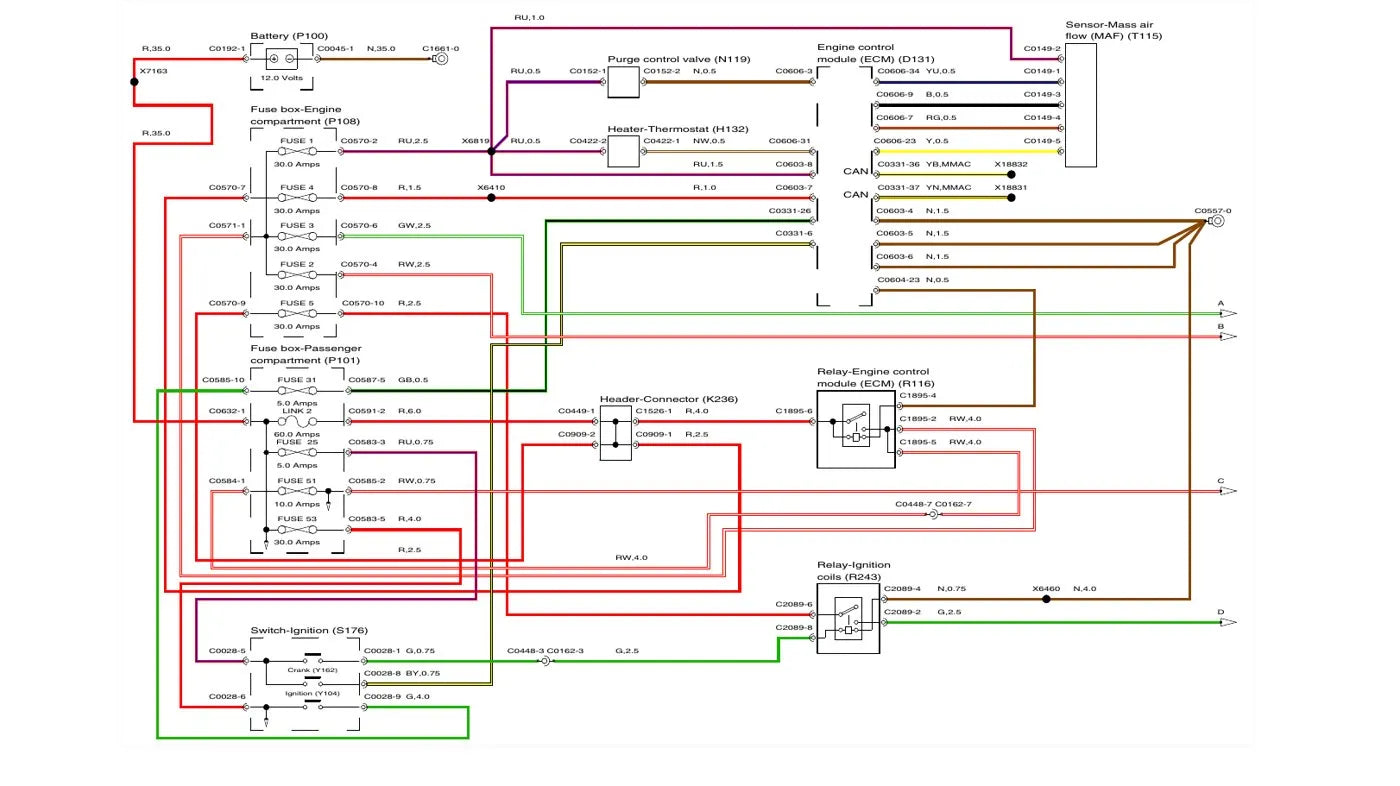

Os Diagramas Elétricos Land Rover Range Rover L322 formam o documento técnico em PDF, com 202 páginas em inglês, que reúne o conjunto oficial de esquemas elétricos do ano-modelo 2003: chicotes, emendas, conectores, três caixas de fusíveis e distribuição de massa. Não é um manual de oficina com procedimentos de reparo mecânico. É a segunda edição da publicação LRL 0612NAS(2), versão NAS de volante à esquerda, com a motorização V8 — o mesmo L322 que a Land Rover chama internamente de LM.
Destaques deste material
- Conjunto oficial Land Rover de esquemas elétricos do Range Rover L322 ano-modelo 2003, publicação LRL 0612NAS(2), segunda edição, com 202 páginas.
- Documenta a arquitetura elétrica completa do primeiro Range Rover de plataforma monobloco, com três caixas de fusíveis: motor, habitáculo e traseira.
- A eletrônica de alto luxo está toda ali: suspensão pneumática, bancos com memória e apoio lombar elétrico, volante ajustável aquecido com memória e áudio Logic 7 com processador digital.
- Traz as redes de comunicação CAN, K Bus e I Bus, monitoramento de pressão dos pneus, sensor de estacionamento e reconhecimento de voz.
- Faróis de xenônio com nivelamento automático, aquecedor auxiliar a combustível e controle automático de temperatura Low Line, High Line e traseiro.
- Com as juntas e emendas do chicote mapeadas, dá para rastrear a falha dentro da fiação — é o caderno de diagramas elétricos, não um manual de oficina completo.
O que este manual cobre
- Distribuição de energia

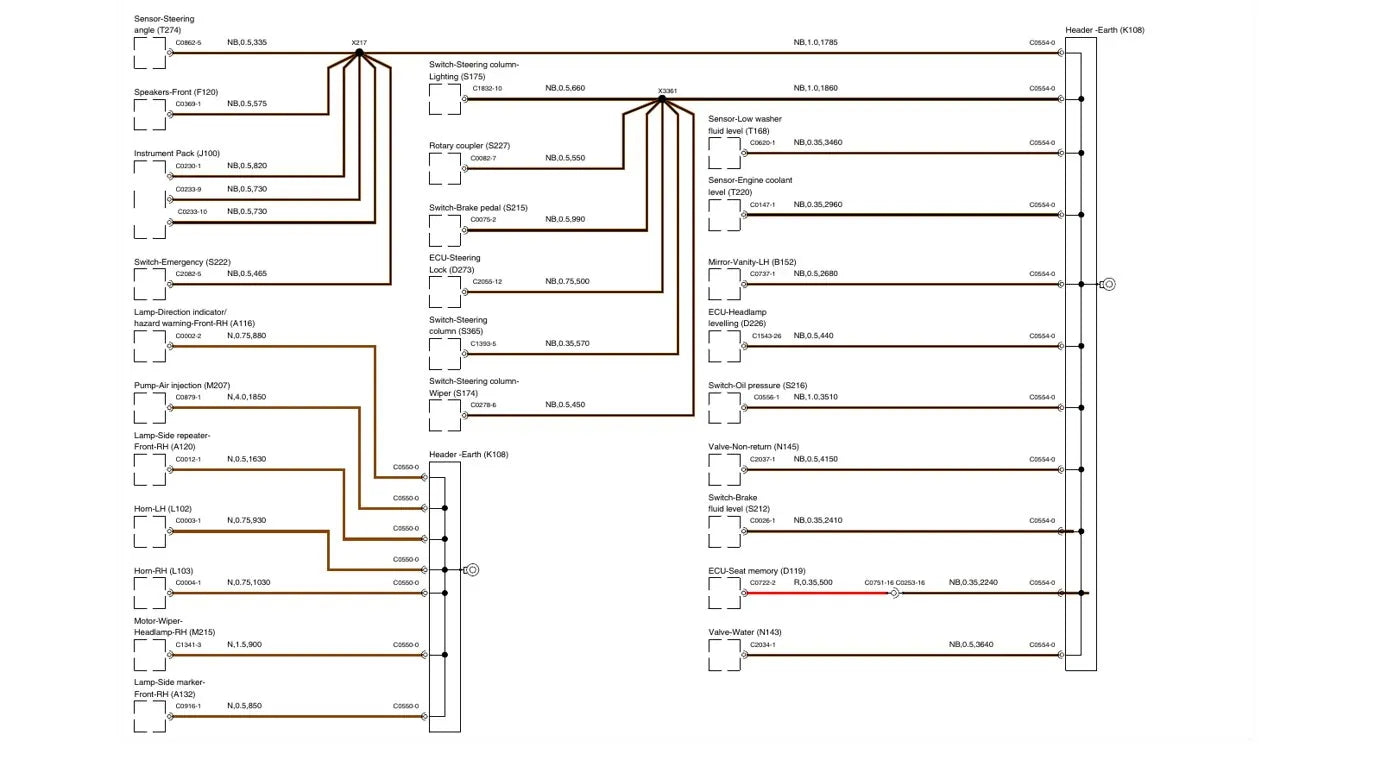

- Distribuição de massa
- Alarme e travamento central
- Vidros, teto solar e espelhos
- Bancos elétricos com memória
- Volante e coluna de direção
- Módulo da carroceria e diagnóstico
- Carga, partida e motor V8
- Injeção de ar secundário
- Piloto automático e câmbio ZF
- Suspensão pneumática, ABS e airbag
- Controle automático de temperatura
- Faróis de xenônio e nivelamento
- Áudio Logic 7 e navegação
Por que vale a pena
- Permite rastrear o circuito fio a fio, do fusível até o conector, sem abrir o chicote no escuro.
- Identifica o pino, a cor do fio e o ponto de aterramento de cada sistema.
- Mostra qual fusível e qual relé alimentam o circuito antes de desmontar o painel.
- Encurta o diagnóstico elétrico e evita emenda errada na fiação.
Para quem é
- Eletricista automotivo que vive de achar o defeito na fiação.
- Oficina de injeção e eletrônica embarcada.
- Instalador de acessórios, alarme e som que precisa do ponto certo.
- Retífica e funilaria que desmonta chicote e precisa remontar igual.
Perguntas frequentes
Serve para o meu Range Rover?
Serve para o L322 ano-modelo 2003 com motor V8, na especificação NAS de volante à esquerda. LM é como a Land Rover chama o L322 nesta publicação.
Cobre a versão a diesel?
Não. Esta publicação traz a motorização V8; os circuitos de motor são os da versão a gasolina.
Tem os circuitos da suspensão pneumática?
Tem. Suspensão pneumática, ABS, airbags, controle automático de temperatura e as redes CAN, K Bus e I Bus estão no volume.
Como recebo e dá para imprimir?
Download imediato após a compra. O arquivo abre no celular, no tablet ou no computador e as pranchas podem ser impressas.
