O conjunto de diagramas elétricos Land Rover Discovery Series II é o documento técnico em PDF, com 127 páginas em inglês, que percorre o veículo ano-modelo 2000 da bateria e das caixas de fusíveis até o último circuito. É o caderno de esquemas elétricos, publicação LRL 0436ENG em 2a edição, e não um manual de oficina com procedimentos mecânicos. Traz as duas motorizações, Td5 diesel e V8 a gasolina, na versão com direção à direita.
Destaques deste material
- Conjunto oficial de esquemas elétricos do Land Rover Discovery Series II ano-modelo 2000, versão com direção à direita, 2a edição.
- São 127 páginas de diagramas na ordem em que o técnico trabalha: energia, massa e depois circuito por circuito.

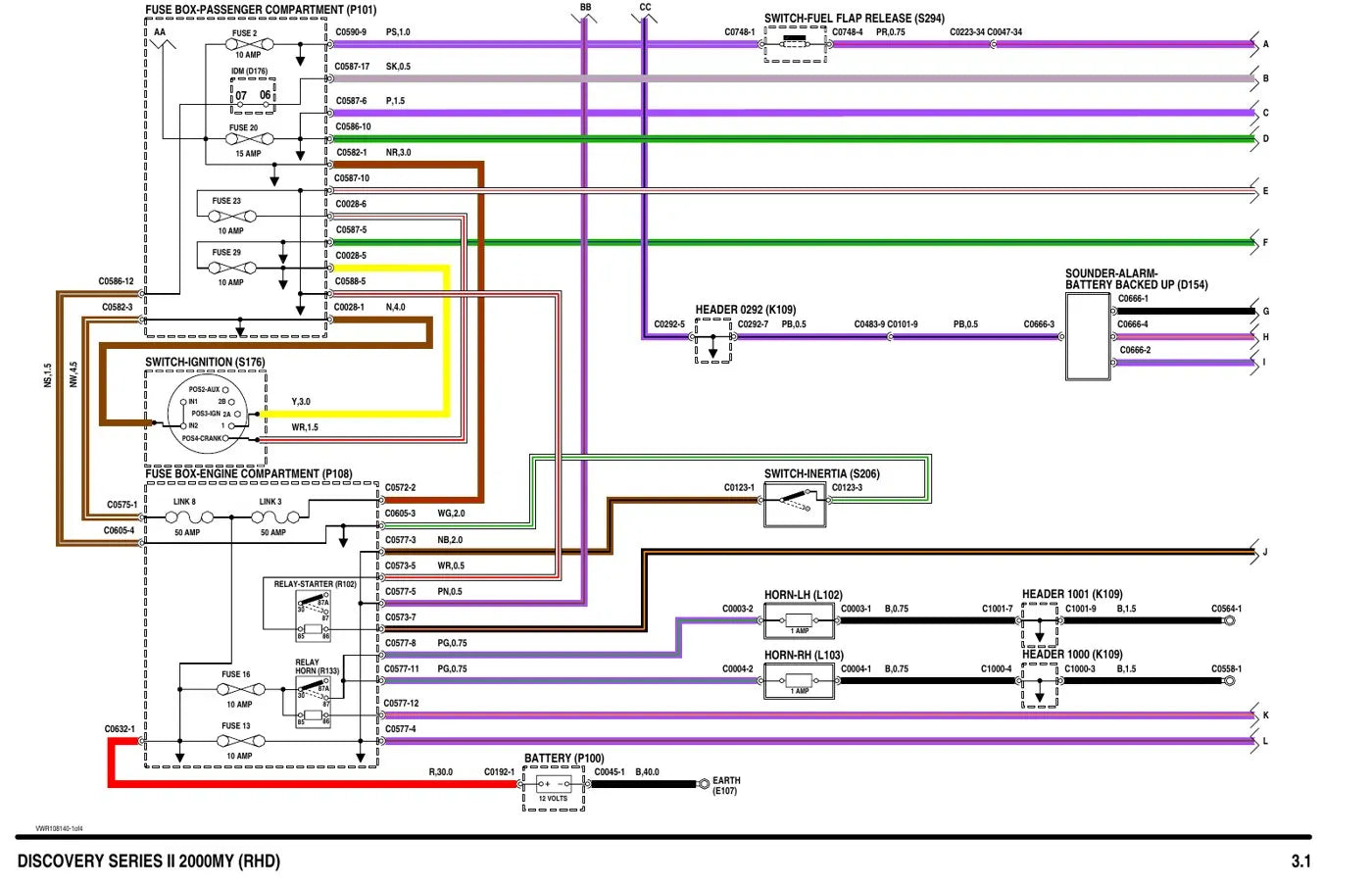

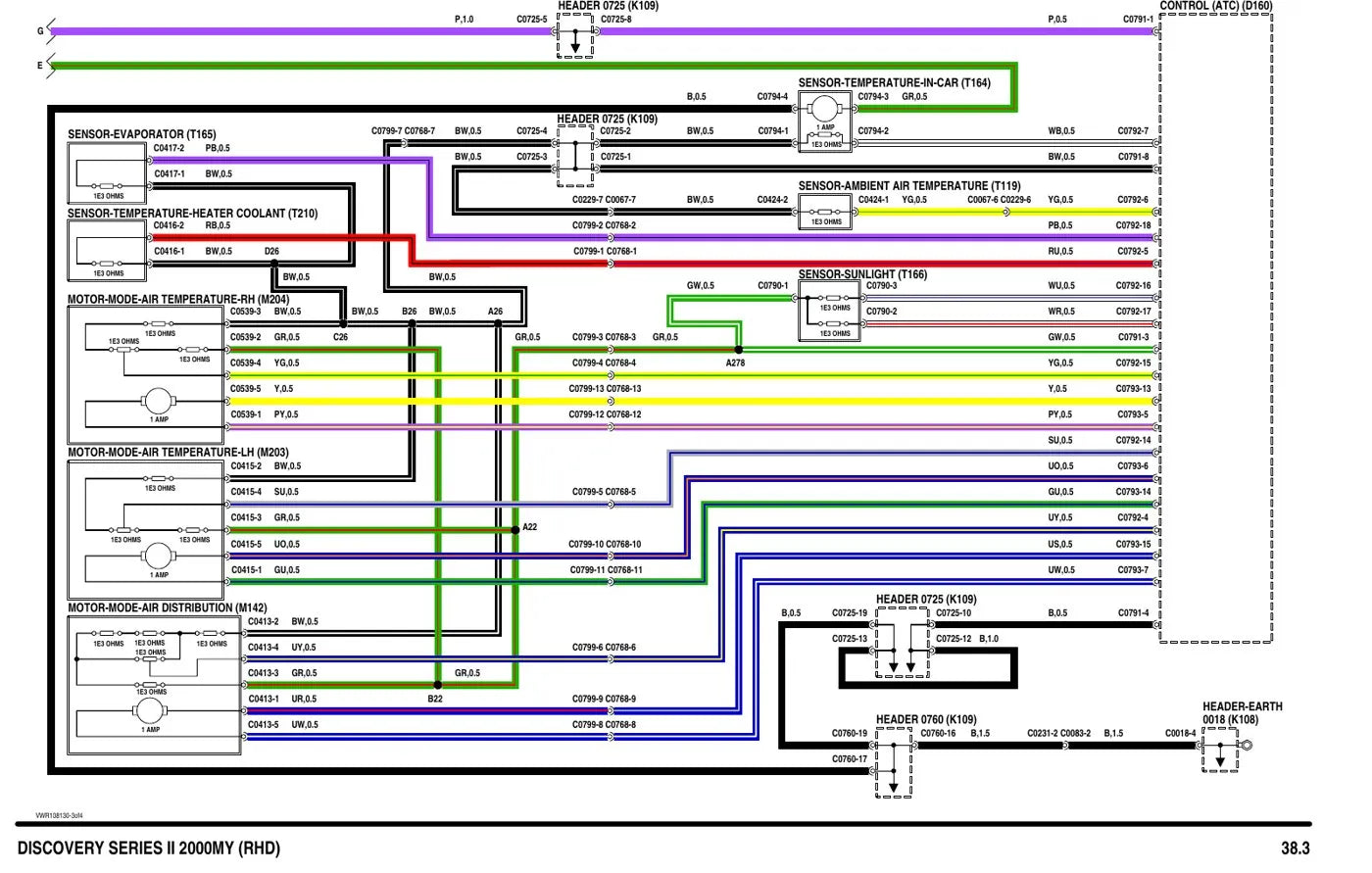

- Cada fio vem identificado por cor, bitola em mm² e comprimento, com o número do conector e do pino — pronto para reparo de chicote.
- Duas motorizações no mesmo volume: Td5 diesel, com velas incandescentes e relé de aquecimento, e V8 a gasolina.
- Estão aqui os sistemas eletrônicos que mais dão trabalho no Discovery 2: SLABS, ACE, EAT, SRS, BCU e alarme antifurto.
- Fecha com emendas, tomadas centrais, juntas de header e a tabela de códigos de tipo de fio — é o caderno de esquemas elétricos, não um manual de oficina com procedimentos mecânicos.
O que este manual cobre
- Distribuição de energia
- Caixas de fusíveis
- Distribuição de massa
- Alarme e travamento central
- Vidros, teto solar e retrovisores
- Bancos elétricos e aquecidos
- Módulo da carroceria (BCU)
- Carga e partida
- Gerenciamento do motor Td5 e V8
- Transmissão automática eletrônica
- Suspensão autonivelante e ABS
- Airbag e ar-condicionado
- Iluminação externa e interna
- Emendas e tomadas centrais
Por que vale a pena
- Rastreia o circuito fio a fio até o conector, com o número do pino escrito ao lado.
- Identifica cor, bitola e ponto de aterramento, o que encurta a caça a mau contato e massa solta.
- Aponta o fusível e o relé certos antes de abrir o painel ou a caixa do compartimento do motor.
- Ajuda no diagnóstico dos módulos do Discovery 2 — SLABS, ACE, EAT, SRS e BCU — pelo caminho elétrico de cada um.
Para quem é
- Eletricista automotivo que atende Land Rover.
- Oficina de injeção e eletrônica embarcada.
- Instalador de acessórios, som e alarme.
- Funilaria e retífica que precisa desmontar chicote.
Perguntas frequentes
Serve para o meu Discovery 2?
Este volume é do ano-modelo 2000, publicação LRL 0436ENG, 2a edição, com circuitos para Td5 diesel e V8 a gasolina.
É a versão de volante à direita? Muda alguma coisa?
Sim, os desenhos são da versão RHD. O traçado dos circuitos é o mesmo do carro de volante à esquerda, com os lados espelhados.
Está em português?
Os diagramas estão em inglês. A leitura é por símbolo, número de conector e código de cor, que são os mesmos usados na bancada.
Como recebo o arquivo?
O download do PDF é liberado logo após a compra. Você lê o arquivo no celular, no tablet ou no PC e pode imprimir as páginas que quiser.
