O conjunto de diagramas elétricos Land Rover Freelander é o documento técnico em PDF, com 150 páginas em inglês, que desenha os circuitos do ano-modelo 2004 em especificação norte-americana, publicação LRL 0651NAS. É o caderno de esquemas do veículo — chicotes, conectores, fusíveis e aterramentos — e não um manual de oficina com reparos mecânicos. O mesmo volume atende as carrocerias de 3 portas, 5 portas e Tail Door, com motorizações KV6 e Td4.
Destaques deste material
- Conjunto oficial Land Rover de esquemas elétricos do Freelander ano-modelo 2004, publicação LRL 0651NAS, com 150 páginas.

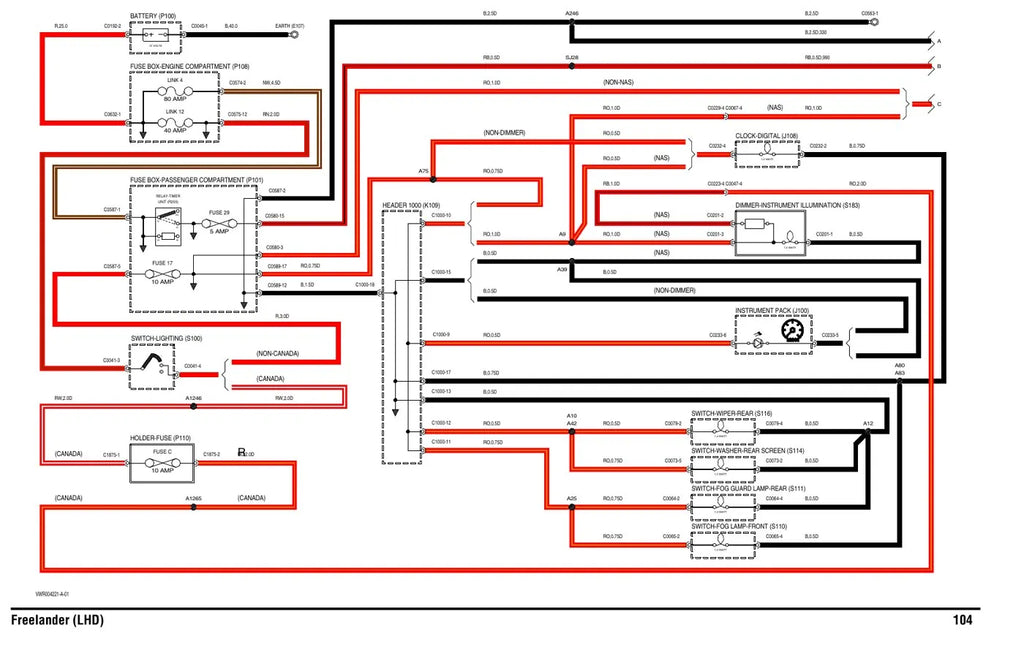

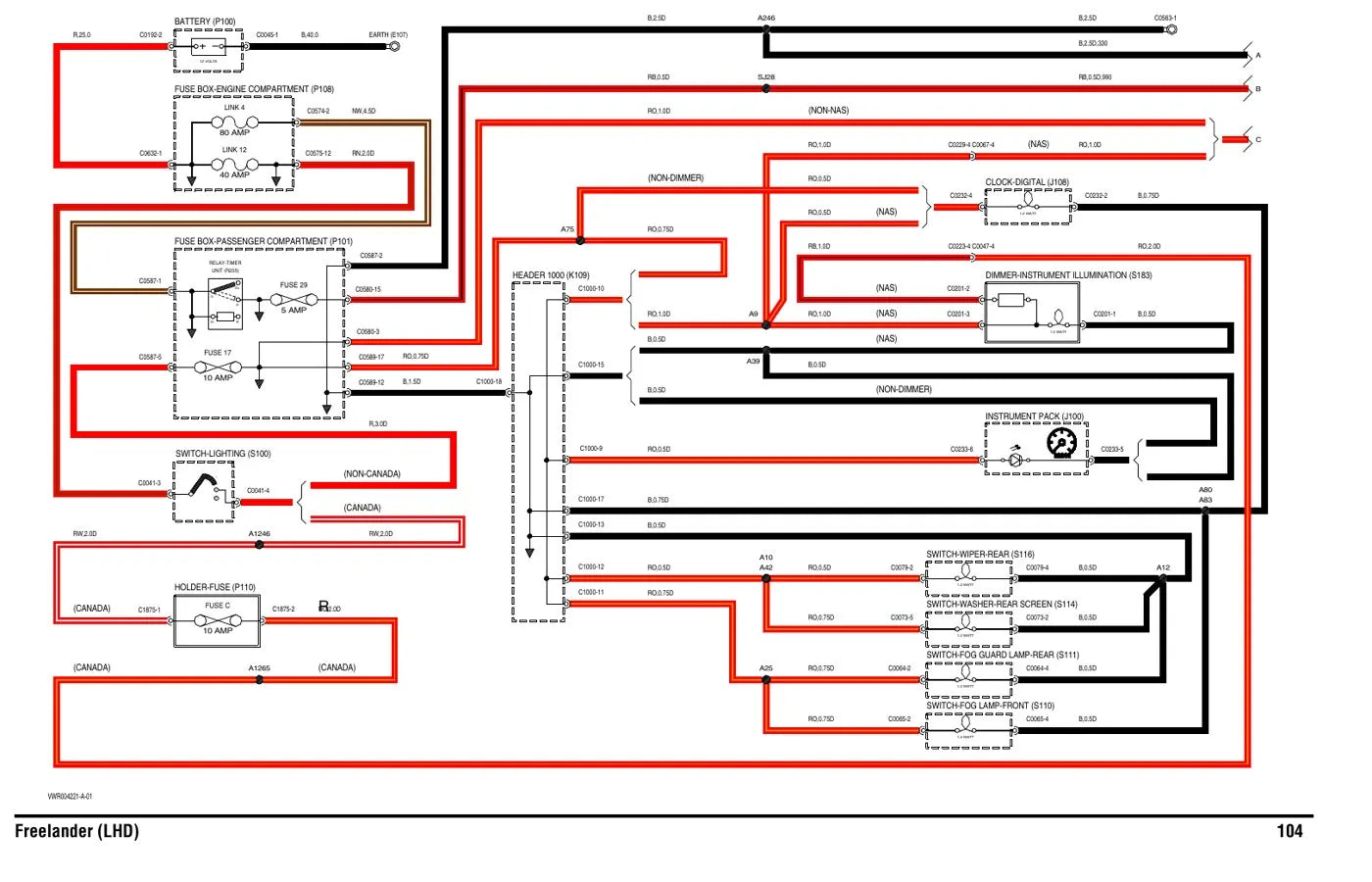

- Especificação norte-americana (NAS), com circuitos de iluminação separados para Estados Unidos e Canadá.
- Três carrocerias no mesmo volume — 3 portas, 5 portas e Tail Door —, cada uma com seu circuito de vidros elétricos.
- Inclui carga e partida da motorização KV6, piloto automático na versão Td4 e transmissão automática eletrônica.
- Barramento CAN, sensor de estacionamento PDC, navegação e unidade de controle da carroceria entram com circuito próprio.
- É o caderno de diagramas elétricos, com juntas de header e emendas do chicote para rastrear falhas — não um manual de oficina com procedimentos mecânicos.
O que este manual cobre
- Distribuição de energia
- Distribuição de massa
- Alarme e imobilizador

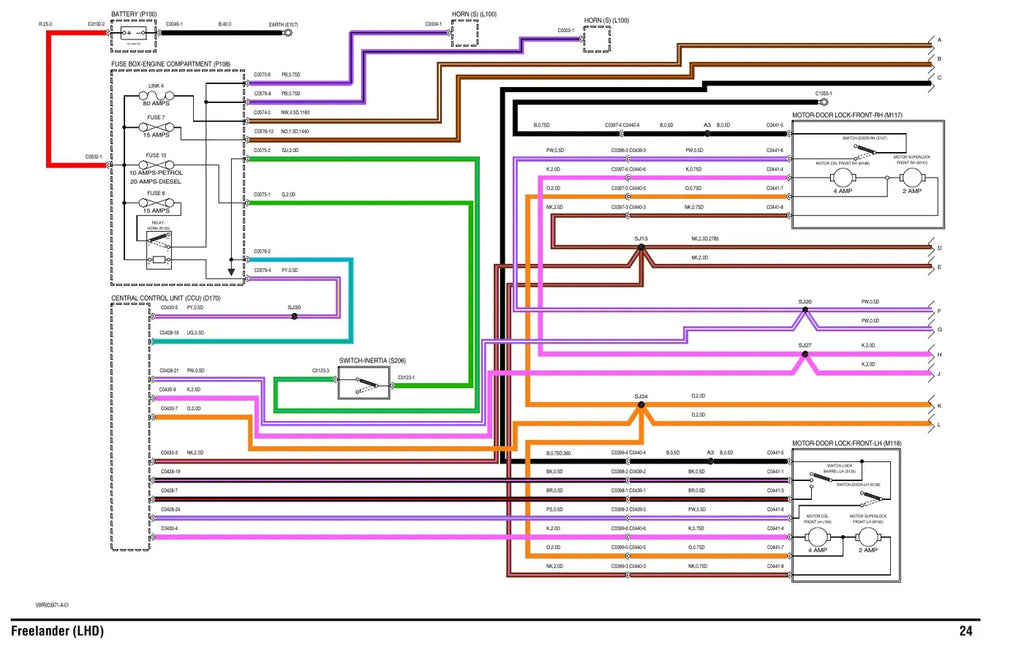

- Travamento central das portas
- Vidros elétricos
- Teto solar e retrovisores
- Bancos aquecidos
- Tomada de diagnóstico
- Unidade de controle da carroceria
- Carga e partida
- Bomba de combustível e eletroventiladores
- Piloto automático
- Freios ABS e airbag
- Barramento CAN e sensor de estacionamento
Por que vale a pena
- Rastreia o circuito fio a fio até o conector, sem abrir o chicote por tentativa.
- Identifica pino, cor de fio e ponto de aterramento de cada sistema do veículo.
- Aponta o fusível e o relé certos antes de o painel ser desmontado.
- Separa o que muda entre 3 portas, 5 portas e Tail Door, o que evita seguir o circuito errado.
Para quem é
- Eletricista automotivo que atende Freelander.
- Oficina de injeção e eletrônica embarcada.
- Instalador de acessórios, som e sensor de estacionamento.
- Funilaria e retífica que precisa desmontar chicote.
Perguntas frequentes
Cobre o meu Freelander?
Este caderno é do ano-modelo 2004 em especificação norte-americana, publicação LRL 0651NAS, com motorizações KV6 e Td4.
Muda alguma coisa por ser especificação NAS?
A arquitetura elétrica é a do Freelander 2004, com volante à esquerda; os circuitos de iluminação seguem a norma dos Estados Unidos e do Canadá.
Está em português?
Os diagramas estão em inglês, com código de cor, número de conector e pino, do jeito que se lê na bancada.
Como recebo o arquivo?
O download do PDF é liberado logo após a compra. Você lê o arquivo no celular, no tablet ou no PC e pode imprimir as páginas que quiser.
