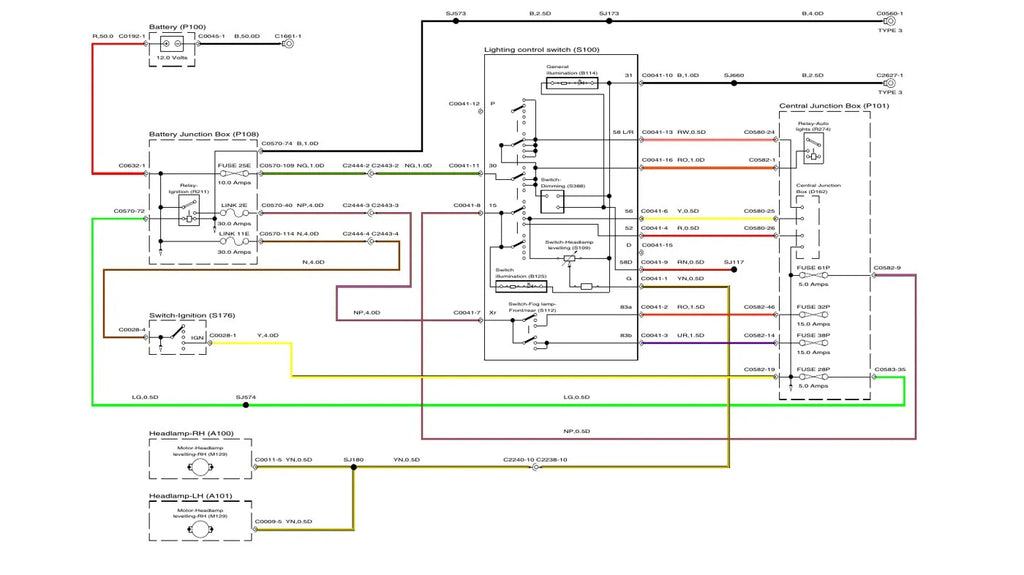

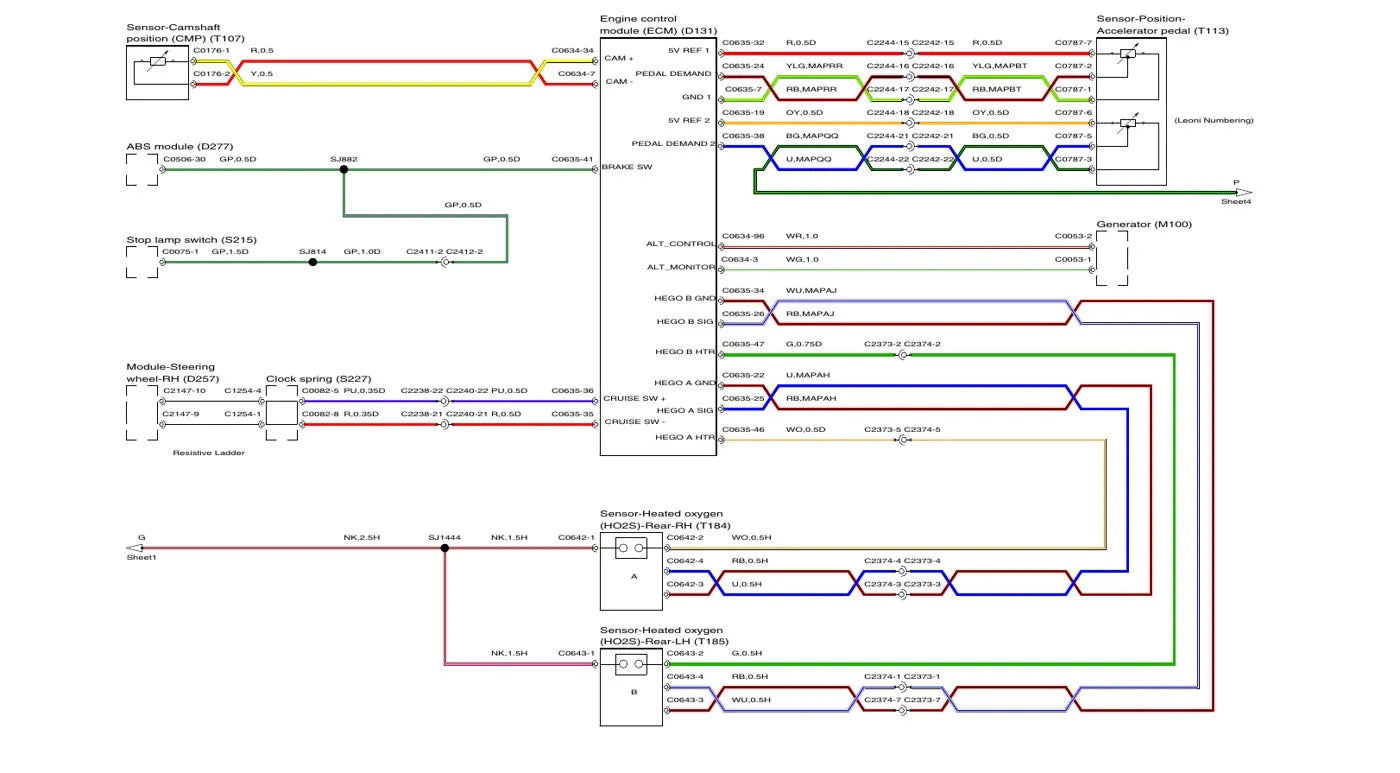

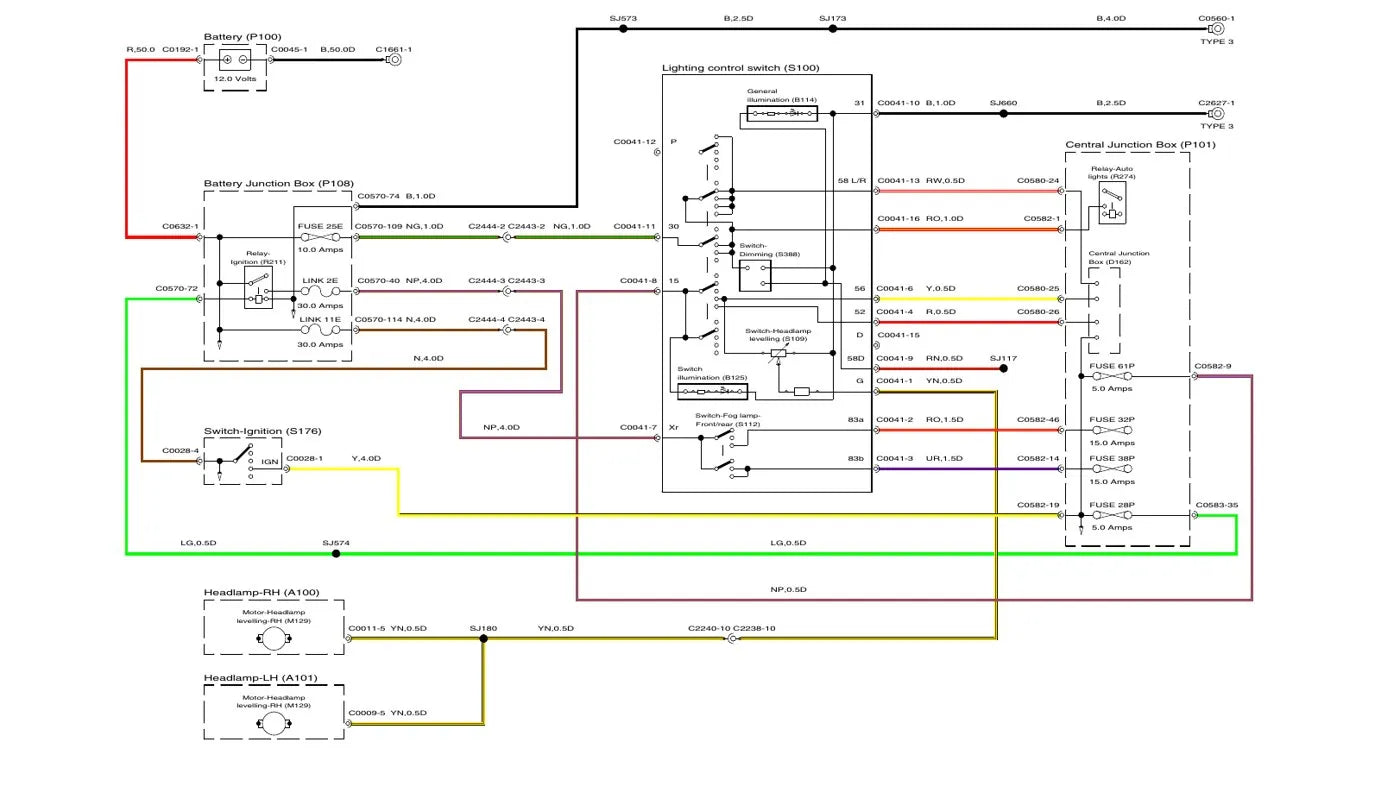

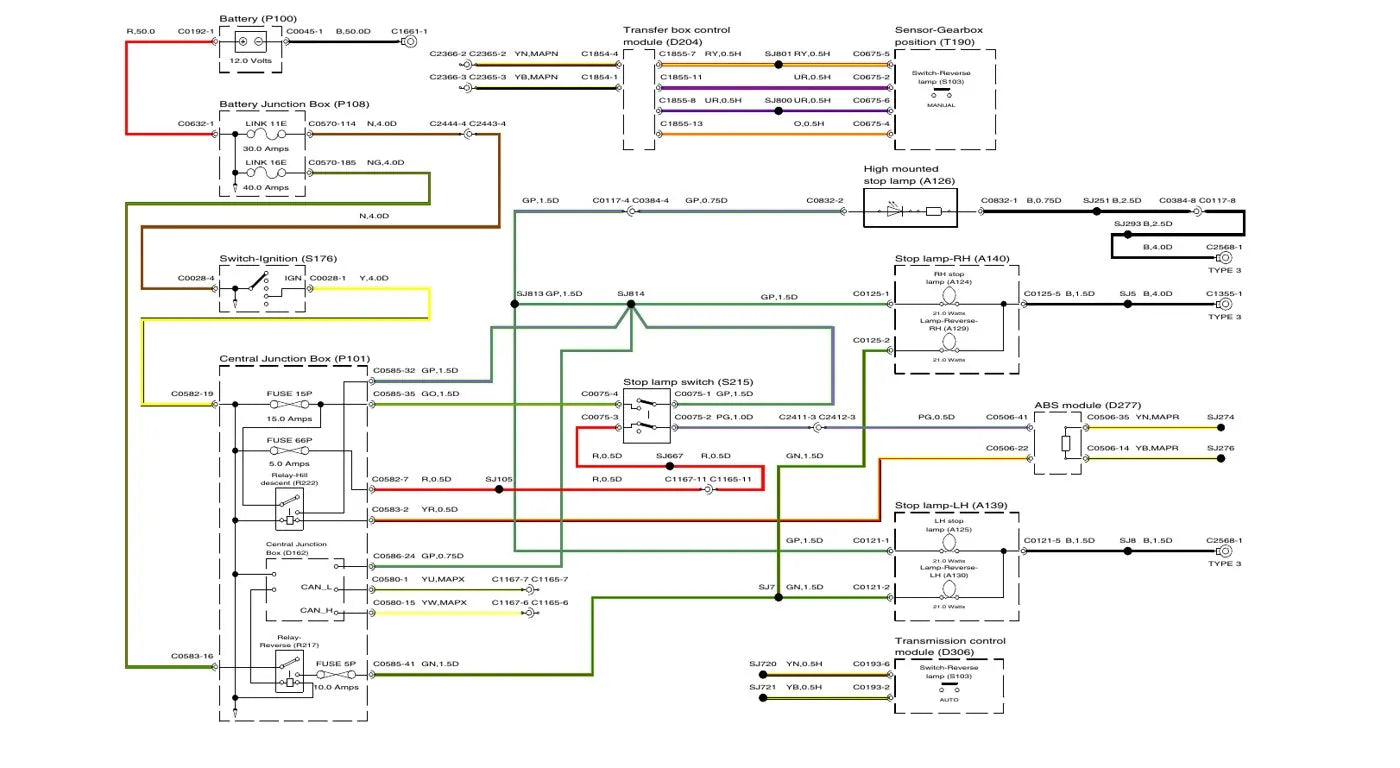

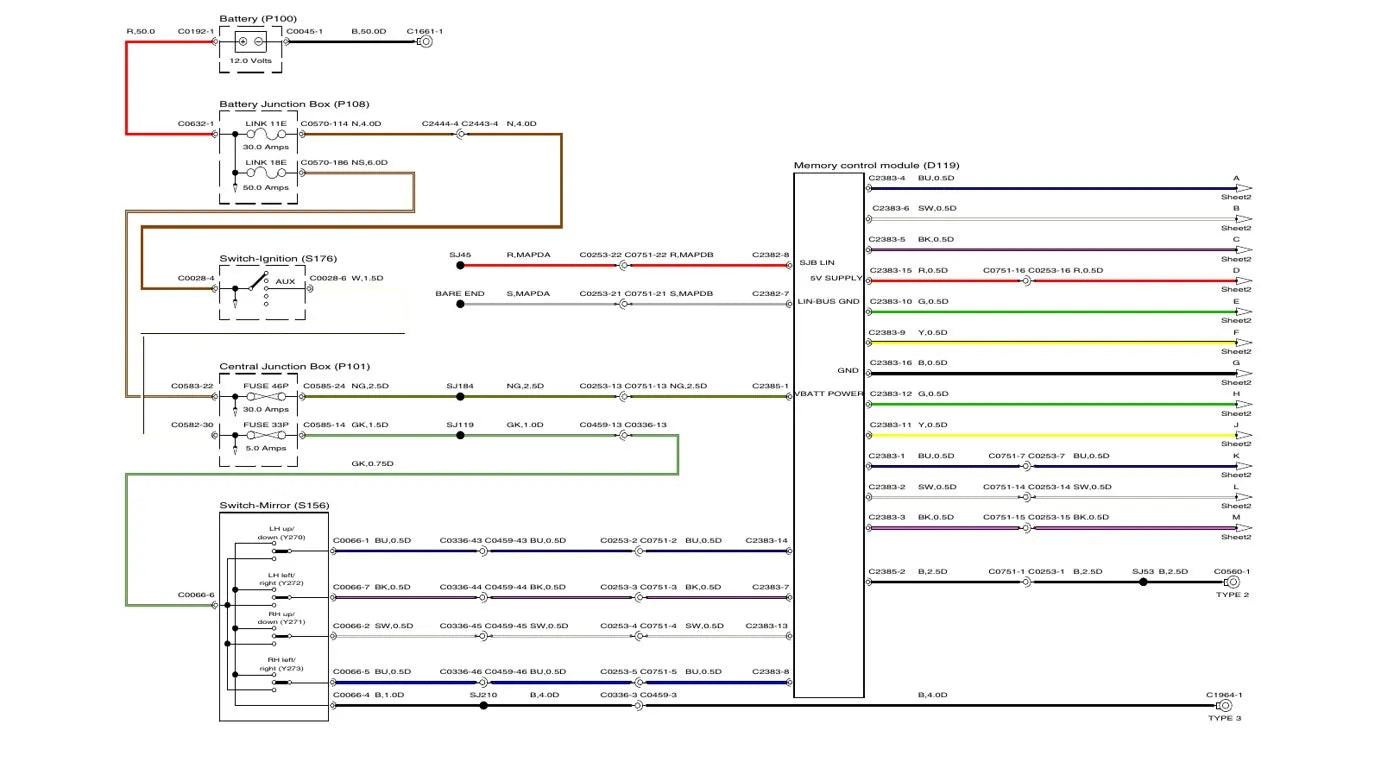

Os Diagramas Elétricos Land Rover LR3 / Discovery 3 formam o documento técnico em PDF, com 241 páginas em inglês, que reúne o conjunto de esquemas elétricos do veículo: chicotes, conectores, fusíveis, aterramentos e localização de componentes. Não é um manual de oficina com procedimentos de reparo mecânico. É a publicação LRL 18 38 53 501, edição 2004, na especificação norte-americana de volante à esquerda, com circuitos separados para os motores V6 e V8 a gasolina e circuitos de carga também para o TdV6.
Destaques deste material
- Caderno oficial Land Rover de esquemas elétricos do LR3 / Discovery 3, publicação LRL 18 38 53 501, edição 2004.
- São 241 páginas em prancha larga, quase 40 delas dedicadas a bateria, caixas de junção, distribuição de massas e emendas.
- Aqui estão as tecnologias que definem o LR3: suspensão pneumática, Terrain Response, diferencial traseiro eletrônico e caixa de transferência eletrônica.
- Circuitos separados por motorização V6 e V8 a gasolina, com circuitos de carga também para o TdV6.
- Mapeia as redes de dados CAN de média e de alta velocidade e o conector de diagnóstico.
- Faróis adaptativos (AFS), auxílio de estacionamento, aquecedor auxiliar a combustível, bancos com memória e airbags entram no mesmo volume.
O que este manual cobre
- Pressão dos pneus
- Suspensão pneumática e Terrain Response
- Diferencial traseiro eletrônico
- Freio de estacionamento
- ABS e controle de tração
- Controles eletrônicos do motor
- Transmissão e caixa de transferência
- Ar-condicionado e aquecedor auxiliar
- Quadro de instrumentos
- Auxílio de estacionamento
- Bateria e caixas de junção
- Alternador e sistema de carga
- Redes CAN e airbags
- Iluminação externa e interna
Por que vale a pena
- Permite rastrear o circuito fio a fio, do fusível até o conector, sem abrir o chicote no escuro.
- Identifica o pino, a cor do fio e o ponto de aterramento de cada sistema.
- Mostra qual fusível e qual relé alimentam o circuito antes de desmontar o painel.
- Encurta o diagnóstico elétrico e evita emenda errada na fiação.
Para quem é
- Eletricista automotivo que vive de achar o defeito na fiação.
- Oficina de injeção e eletrônica embarcada.
- Instalador de acessórios, alarme e som que precisa do ponto certo.
- Retífica e funilaria que desmonta chicote e precisa remontar igual.
Perguntas frequentes
Serve para o Discovery 3?
Sim. LR3 é o nome do Discovery 3 no mercado norte-americano, e esta publicação cobre a especificação NAS de volante à esquerda.
É o manual de oficina completo?
Não. Este volume é o conjunto de esquemas elétricos: chicotes, conectores, fusíveis, aterramentos e localização de componentes.
Cobre qual motorização?
Os circuitos vêm separados para o V6 e o V8 a gasolina, e os circuitos de carga contemplam também o TdV6.
Como recebo e dá para imprimir?
O download começa logo após a compra. Abre no celular, no tablet ou no computador e pode ser impresso — as pranchas são largas, então vale imprimir em folha maior.
