Descrição
Especificações
Marca: Volvo
Modelo do anúncio: HTL307B
Perfil registrado no arquivo: Hydraulic Transmission
Referência: ferramenta de apoio E2006, grupo funcional
080
Tipo de conteúdo: Ficha de ferramenta especial com desenho cotado
Documento: Service Information (Volvo)
Páginas: 1
Idioma: Inglês
Formato: PDF pesquisável
Este arquivo é curto e é honesto dizer o que ele é: uma página com a ficha da ferramenta de apoio E2006 do perfil de transmissão hidráulica Volvo. Abaixo, exatamente o que está impresso nela.
O que está nesta página, exatamente?

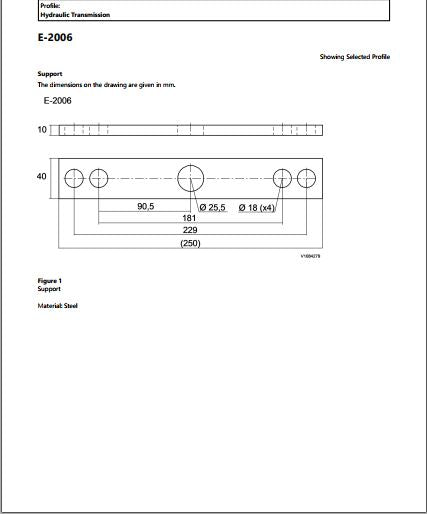

O documento é catalogado como Service Information, no grupo funcional 080, que é o grupo de ferramentas especiais da Volvo. O título é Support — apoio — e o texto informa que as cotas do desenho estão em milímetros. A Figura 1 traz a peça em vista lateral e em planta, e a nota final define o material: aço.
Que medidas o desenho dá?

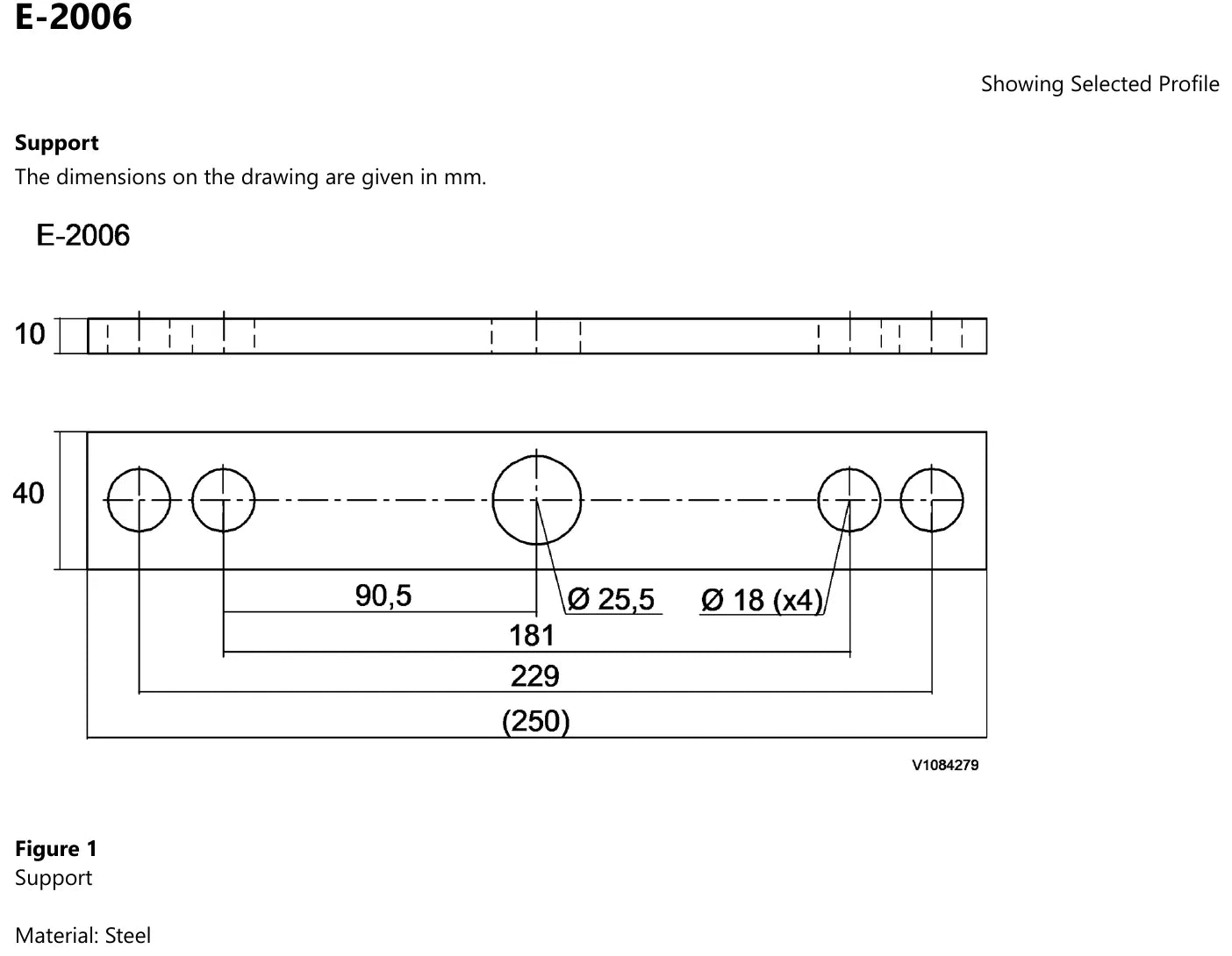

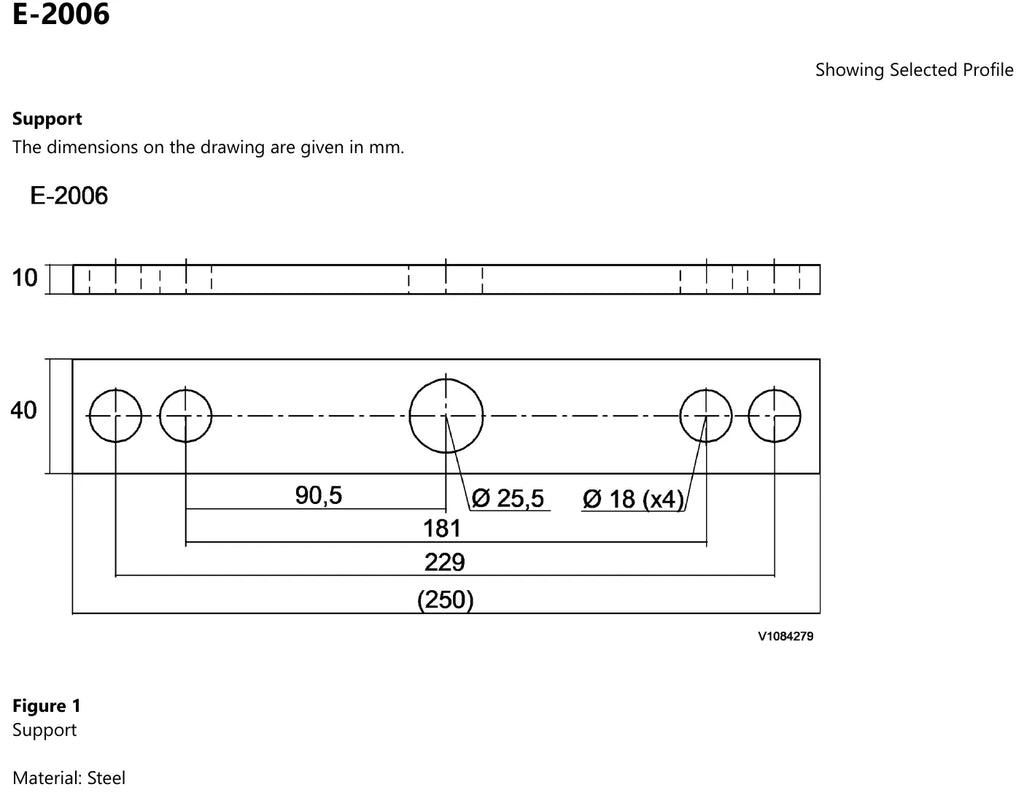

A peça é uma barra chata com 10 mm de espessura e 40 mm de largura. No comprimento, as cotas encadeadas são 90,5 mm, 181 mm, 229 mm e 250 mm de referência entre parênteses. Os furos são um central de Ø 25,5 mm e quatro furos de Ø 18 mm distribuídos nas extremidades. Com isso dá para levar a folha ao torneiro e fabricar a ferramenta sem depender de importação.
Para que serve uma ferramenta de apoio dessas?
Ela é a peça que o método da transmissão hidráulica chama quando é preciso segurar o conjunto contra o torque — o furo central abraça o eixo e os furos das pontas recebem os parafusos que prendem a barra à carcaça, transformando-a em contra-apoio para o soquete. É por isso que ela aparece no grupo de ferramentas e não no grupo de procedimento.
O que este arquivo NÃO tem
Precisa estar claro antes da compra: não há especificação de transmissão, não há tabela de torque, não há folga de rolamento, não há peso de conjunto, não há procedimento de desmontagem nem de montagem, e o cabeçalho não registra número PID algum — o perfil impresso é o genérico Hydraulic Transmission. É uma folha, e só.
Para quem é
Para a oficina que já tem o método da transmissão hidráulica Volvo em mãos e precisa apenas do desenho cotado para fabricar a ferramenta de apoio em aço na serralheria ou na tornearia. Se você procura o manual de oficina completo da caixa, veja os perfis relacionados abaixo, que trazem as folgas, os torques e os pesos.
Produtos relacionados
- Manual de Serviço HTL307 Volvo — manual de oficina completo, com 112 páginas de folgas, torques e desmontagem.
- Manual de Serviço HTL306 Volvo — mesmo conjunto de procedimentos no perfil PID 22575, também com 112 páginas.
- Manual de Serviço HTL305 Volvo — o perfil mais completo da série, com torque padrão Volvo e tabelas de conversão.
Garantias e suporte
Arquivo conferido página a página antes de publicar. Entrega digital imediata após a confirmação do pagamento, por e-mail ou WhatsApp. Se tiver qualquer problema para abrir ou baixar, falamos com você e resolvemos. WhatsApp (62) 99846-7503 · contato@catalogoeservico.com.br
