Descrição
Especificações
Marca: Volvo
Modelo: HTL307
Referência / PID: HTL307 PID:22581
Tipo de equipamento: Transmissão hidráulica com conversor de torque e válvula de bloqueio
Documento: Manual de Serviço (oficina)
Páginas: 112
Idioma: Inglês, com títulos de seção, ferramentas e a desmontagem em português
Formato: PDF pesquisável
Manual de Serviço Volvo HTL307, perfil PID:22581 — 112 páginas em PDF pesquisável. Abaixo, os dados que você provavelmente veio procurar.
Ajuste de rolamento na HTL307
Avanço/1ª (F/1), folga: +0,15 a +0,22 mm (+0,006 a +0,008 pol.)
Ré/2ª (B/2), pré-carga: –0,07 a –0,12 mm
3ª/4ª, pré-carga: –0,07 a –0,12 mm
Eixo de saída, folga: 0,00 a +0,05 mm
O ajuste é feito por calço, sempre depois de girar o eixo cinco voltas com a capa apertada
a 10 Nm e afrouxar meia volta antes de medir.
Torques de aperto
Parafusos Allen flangeados de acionamento: 108 a 132 Nm
Eixo da turbina, arruela: 135 a 165 Nm
Tomada de força, porca autofrenante: 380 a 460 Nm
Arruela da extremidade dos eixos e plugue de drenagem: 70 a 90 Nm
Válvula de segurança: suporte 100 a 120 Nm, plugue 60 a 80 Nm
Válvula de pressão principal e conexões SAE do filtro: 40 a 50 Nm
Niple do suporte do filtro: 20 a 25 Nm
Válvula solenoide: 7 a 9 Nm · porca superior: 3 a 7 Nm
Válvula de bloqueio: parafuso de fixação 43 a 48 Nm, conexão de verificação de pressão
20 a 30 Nm, parafuso da válvula PWM 3 a 4 Nm
Molas de freio
Comprimento livre: 74,3 mm (2,93 pol.)
Sob força de 900 a 1.100 N (202 a 247 lbf): 66 mm (2,60 pol.)
Pesos por conjunto
Transmissão içada: 1.200 kg · no suporte: 1.150 kg
Alojamento do conversor de torque: 180 kg (400 lbs)
Conversor de torque: 85 kg (187 lbs)
Eixo de embreagem avanço/1ª: 70 kg · ré/2ª: 70 kg · 3ª/4ª:
35 kg
Eixo de saída com carcaça do freio: 55 kg · pé do conversor com bomba:
31 kg
Tampa do freio: 20 kg · pistão do freio: 9 kg
Temperaturas de aquecimento
Eixo de saída, engrenagens e rolamentos das 3ª/4ª: aproximadamente 125 °C (257 °F). Pistas internas e arruelas de encosto dos pacotes de embreagem: 100 °C (212 °F). Na compressão das molas-prato, manter no mínimo 40 mm (1,6 pol.) de parafuso engatado.
O que vem dentro do manual

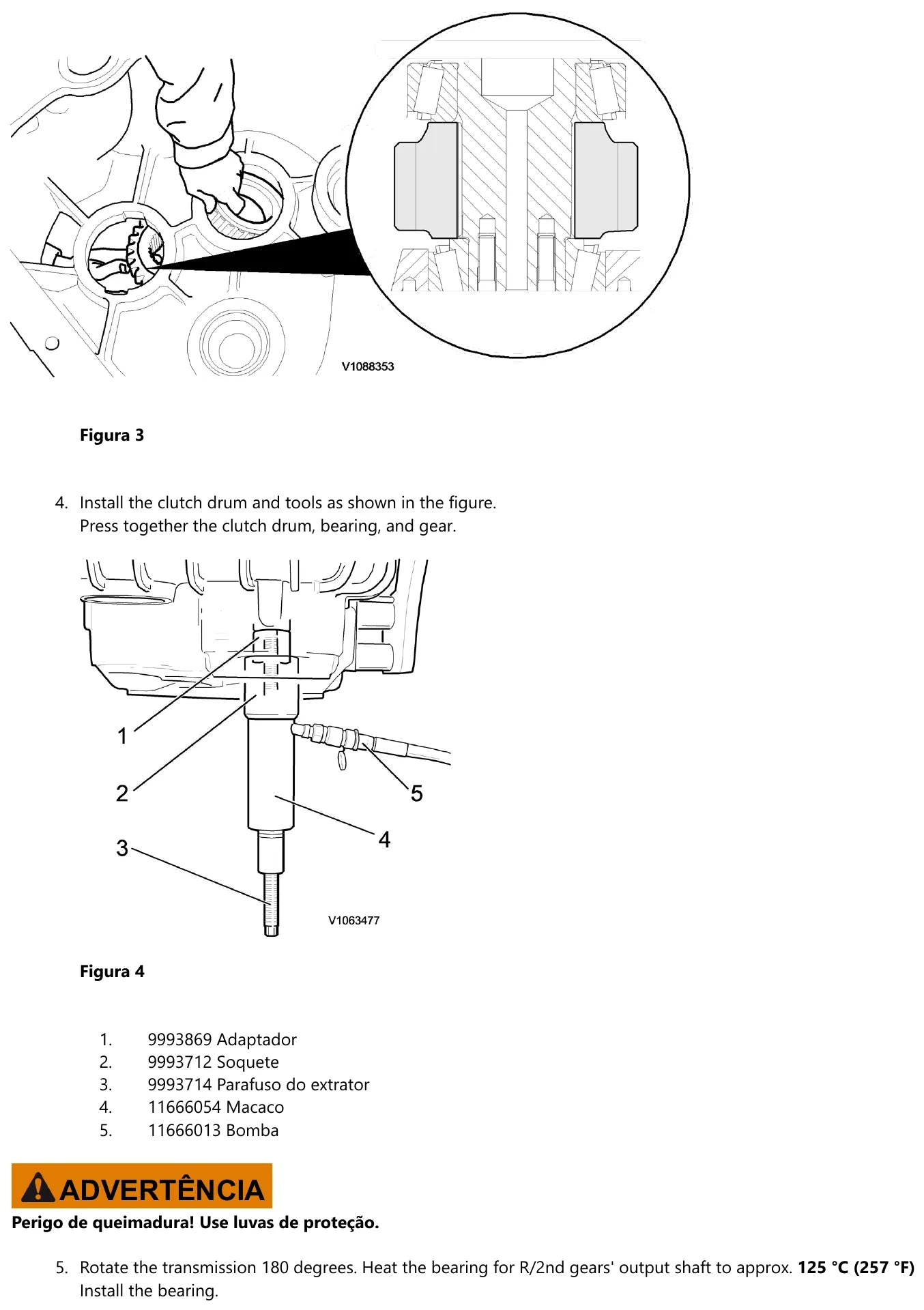

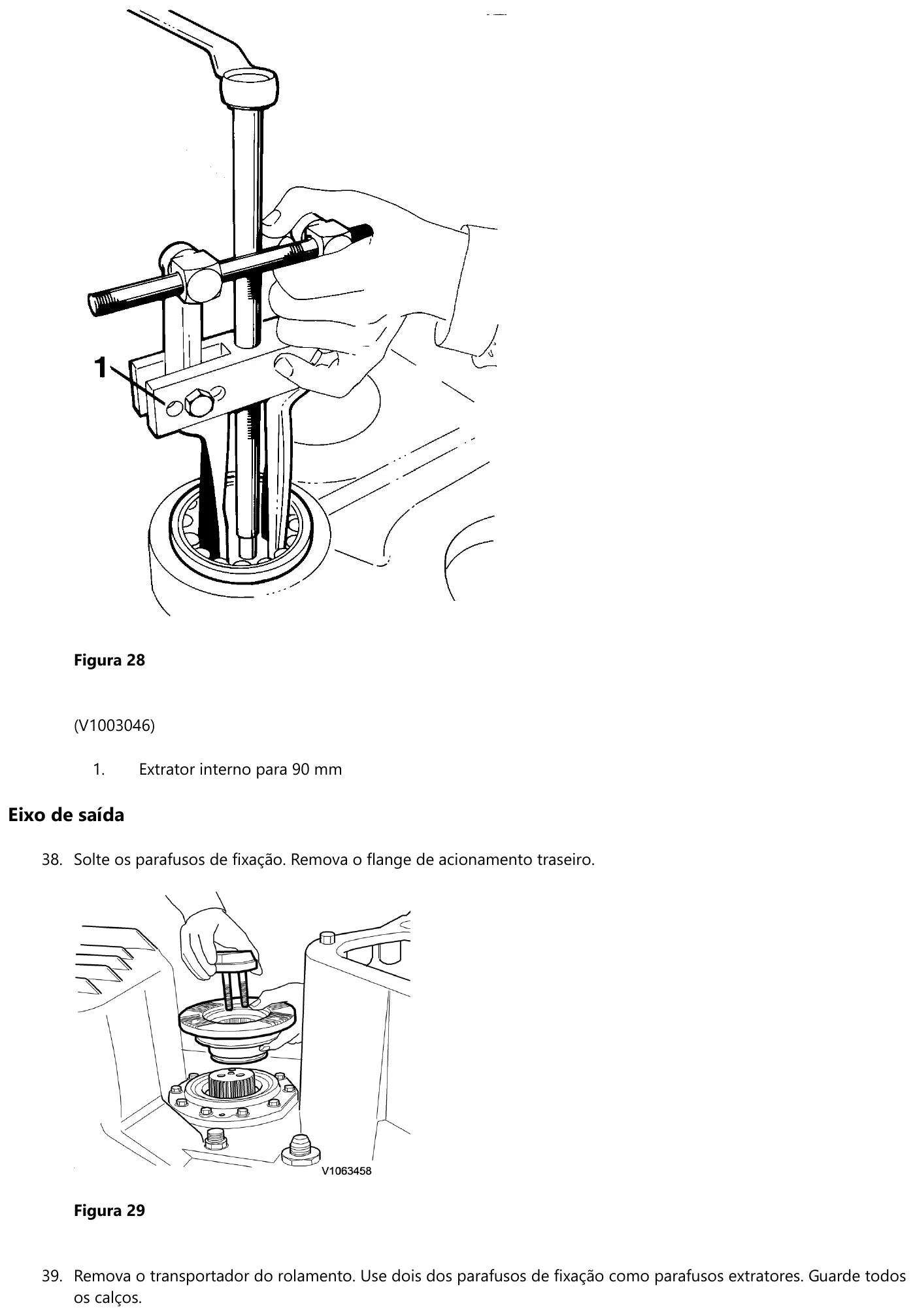

São 13 seções por grupo funcional: especificação, torques de aperto, desmontagem da transmissão (operação 421-066, 5,50 horas de procedimento), pé do conversor de torque, bomba de óleo, válvula do seletor de marcha, válvula de lubrificação, recondicionamento dos eixos de embreagem avanço–1ª, ré–2ª e 3ª–4ª, montagem completa e os desenhos cotados das ferramentas E1695 e E2006 em aço. O ferramental inclui puxadores 6999001, placas de mandril 6999050, 6999057, 6999058 e 6999060, extrator 9990192, ferramenta de instalação 9993616, adaptador 9993869, soquete 9993712, parafuso extrator 9993714, retenção 88830109 e o macaco 11666054. Os sensores mapeados são SE4307, SE4209, SE4213, SE4311, SE2704, o de temperatura SE4903 e o de nível SE4904.
Por que este manual resolve

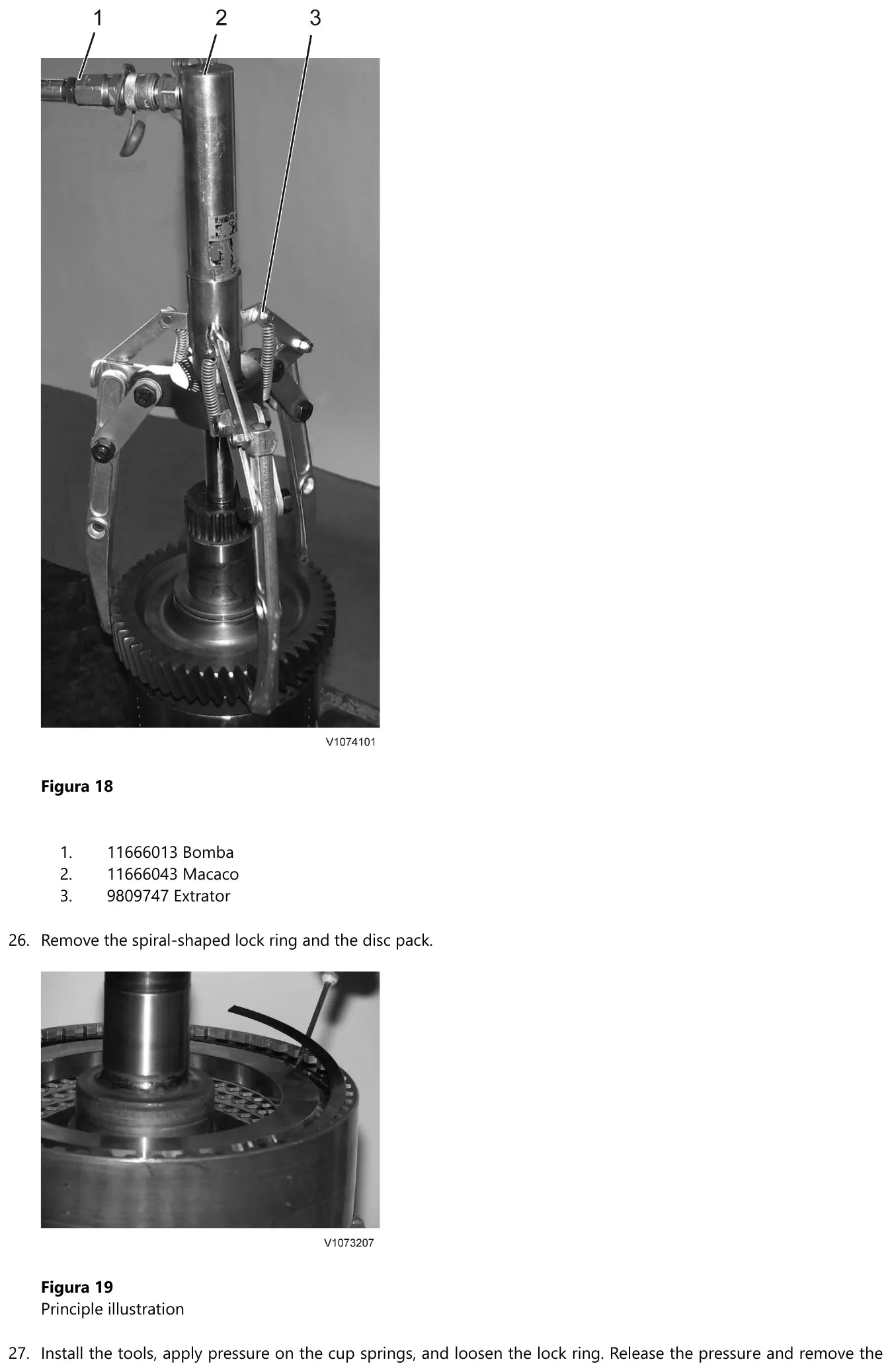

Não é só a folga. É saber que o pacote de discos sai com anel espiralado sob mola-prato comprimida, que a porca da tomada de força precisa de barra de torque para chegar aos 460 Nm e que o alojamento de 180 kg tem de descer perfeitamente na horizontal, senão os rolamentos entram tortos. Cada um desses detalhes está escrito com o número e a ferramenta ao lado.
Para quem é
Retífica de transmissão, oficina autorizada e independente de linha amarela, mecânico que já abriu a caixa e precisa do valor exato agora, e gestor de manutenção que confere serviço de terceiro.
Perguntas frequentes
Qual a pré-carga da ré/2ª na HTL307?
De –0,07 a –0,12 mm, a mesma faixa das 3ª/4ª. Só a avanço/1ª trabalha com folga positiva, de +0,15 a
+0,22 mm.
Qual o maior torque do manual?
380 a 460 Nm na porca autofrenante da tomada de força. O menor é a porca superior da válvula solenoide, de 3
a 7 Nm.
Quanto tempo a Volvo estima para a desmontagem?
5,50 horas na operação 421-066, sem contar o recondicionamento dos eixos de embreagem, que tem método
próprio.
Serve para o perfil HTL306?
Os procedimentos, folgas, torques e pesos são os mesmos; muda o número de perfil impresso no cabeçalho de
catalogação. Este arquivo está no perfil HTL307 PID:22581.
