Descrição
Especificações
- Marca: GEHL

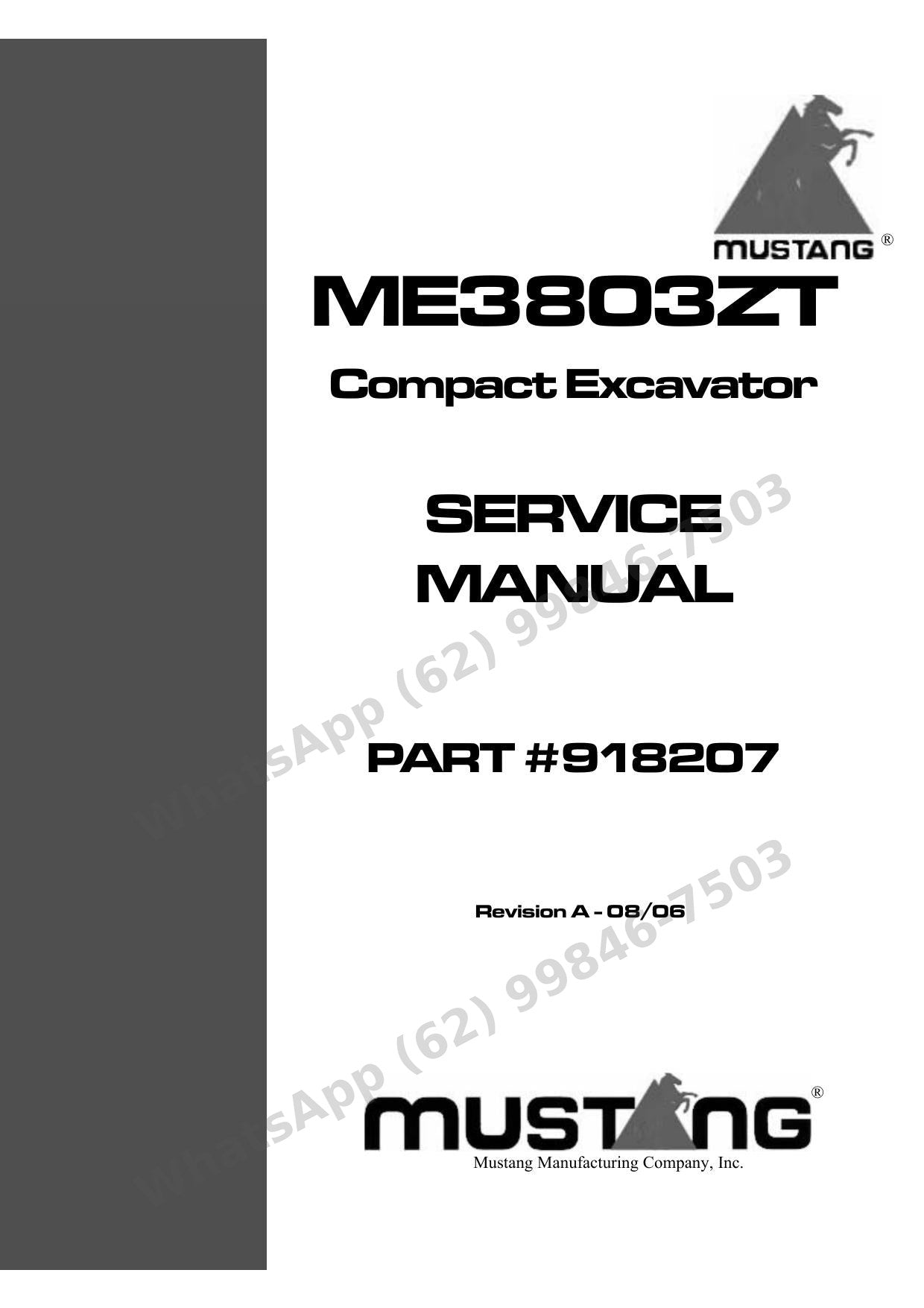

- Modelo(s): ME3803ZT (escavadeira compacta) — capa emitida pela Mustang Manufacturing Company, Inc.
- Tipo de equipamento: Escavadeira Compacta
- Documento: Manual de Serviço (Service Manual)
- Referência: Part #918207, Revisão A, 08/2006 (páginas marcadas 918207/AP0806)
- Motor: Motor diesel Yanmar 3TNV88-PNS (capítulo do motor identifica o modelo; inclui bomba injetora, bicos e regulagens)
- Páginas: 174
- Idioma: Inglês
- Formato: PDF pesquisável
O Manual de Serviço GEHL ME3803ZT é o documento técnico em PDF da escavadeira compacta, com 174 páginas em Inglês: Testes de pressão P1/P2/P3, translação por faixa de série e fiação completa. Pronto para consulta em qualquer dispositivo e para impressão das páginas que você precisar na bancada.
Destaques deste material
- Manual oficial Part #918207 (rev. A/2006) com sumário e bookmarks completos em 174 páginas
- Procedimento de teste de pressão das bombas P1, P2 e P3 com portas de medição mapeadas
- Diferencia o comando de translação por faixa de número de série (AB00854/AB00855) — essencial para pedir peça certa
- Diagramas de carga do braço (longo/curto, com/sem contrapeso) e cinemática da máquina

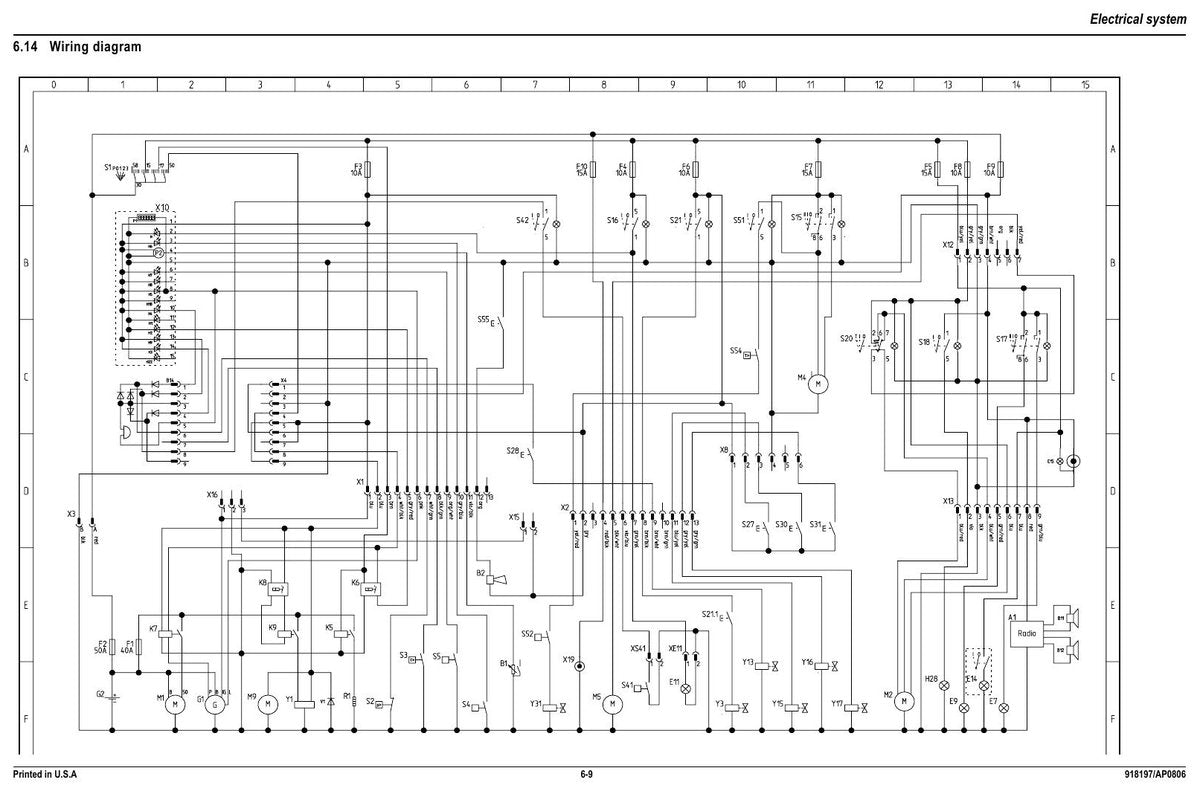

- Diagramas de fiação separados: chicote do motor, da cabine e legenda geral
- Troca entre padrões de comando SAE/ISO via válvula seletora documentada
O que este manual cobre
- Operação: localização do número de série, decalques de identificação, visão geral da máquina, cabine e painel de instrumentos
- Operação: bascular a cabine e controles de aquecimento/recirculação de ar
- Especificações: chassi, motor, sistema hidráulico, material rodante, lâmina dozer e sistema elétrico
- Especificações: diagramas de carga com braço longo/curto, com e sem contrapeso, e cinemática
- Manutenção: cronograma completo, sistema de combustível (sangria, separador de água, troca de filtro)
- Manutenção: verificação de pressões — bombas de deslocamento variável P1/P2, bomba de engrenagens P3 e válvulas limitadoras
- Manutenção: esteiras (tensão), sistema elétrico, bateria e partida auxiliada (jump-start)
- Motor Yanmar 3TNV88-PNS: folga de válvulas, bicos injetores, ponto de injeção, compressão e troubleshooting

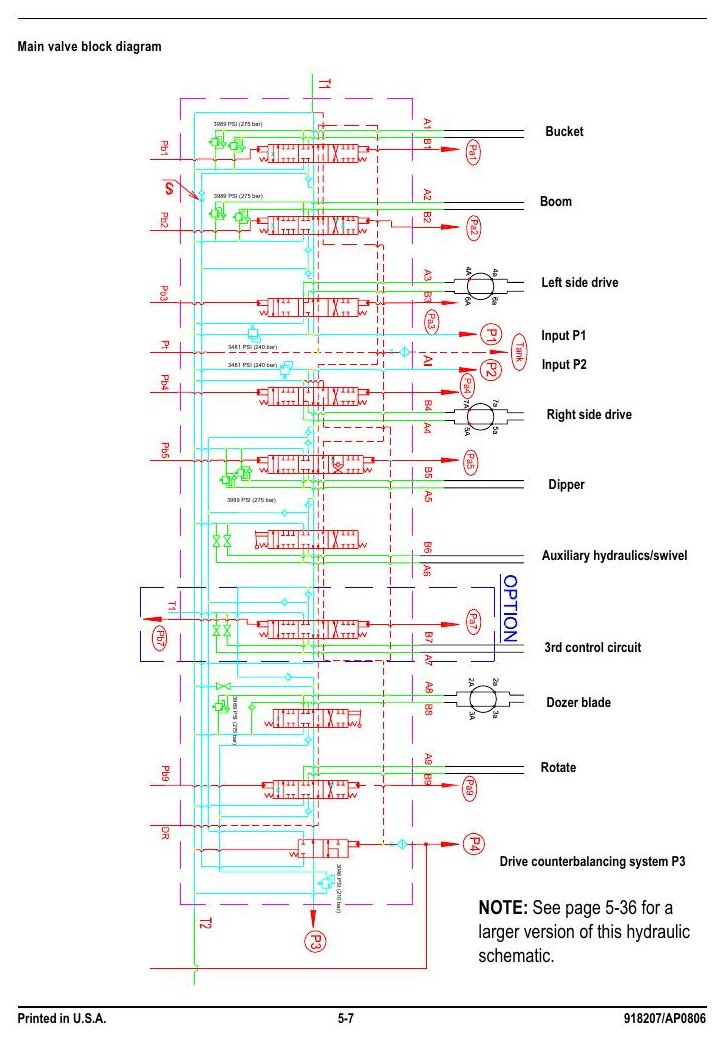

- Sistema hidráulico: bomba PVD-2B44BP, bloco de válvulas principal, regeneração do braço e pré-tensão da caçamba
- Sistema hidráulico: translação em duas faixas de série (até SN AB00854 e após AB00855), motor de giro e junta rotativa
- Sistema elétrico: fusíveis, relés, joysticks, alternador, partida e diagramas de fiação (máquina, motor e cabine)
Por que vale a pena
Em vez de diagnosticar às cegas, você segue os procedimentos de fábrica, com especificações de torque e ajuste, sequências de teste e esquemas — menos tempo de máquina parada e menos retrabalho.
Para quem é
Mecânicos hidráulicos e eletricistas de máquinas que atendem miniescavadeiras da linha ME/ZT.
Perguntas frequentes
Como recebo o arquivo?
Entrega digital: após a confirmação do pagamento, o PDF é enviado por e-mail e WhatsApp.
Posso imprimir?
Sim. O arquivo não tem senha e pode ser impresso por inteiro ou por páginas avulsas.
Está em português?
O documento original de fábrica é em Inglês. Ilustrações, esquemas e códigos são universais e fáceis de acompanhar.
Funciona no celular?
Sim, abre em qualquer leitor de PDF no celular, tablet ou computador.
