Descrição
Especificações
- Marca: GEHL
- Modelo(s): Gehl 802 (escavadeira compacta de ~7.900 kg) — confirmado na capa e nos cabeçalhos internos
- Tipo de equipamento: Escavadeira Compacta
- Documento: Manual de Serviço (Service Manual)
- Referência: Form No. 918158, Revisão A (edição interna: agosto/2005)
- Motor: Motor diesel Yanmar 4TNE98-NSR
- Páginas: 156
- Idioma: Inglês
- Formato: PDF pesquisável
O Manual de Serviço GEHL 802 é o documento técnico em PDF da escavadeira compacta, com 156 páginas em Inglês: Hidráulica em profundidade: blocos de válvulas, giro e elétrica por faixa de série. Pronto para consulta em qualquer dispositivo e para impressão das páginas que você precisar na bancada.
Destaques deste material

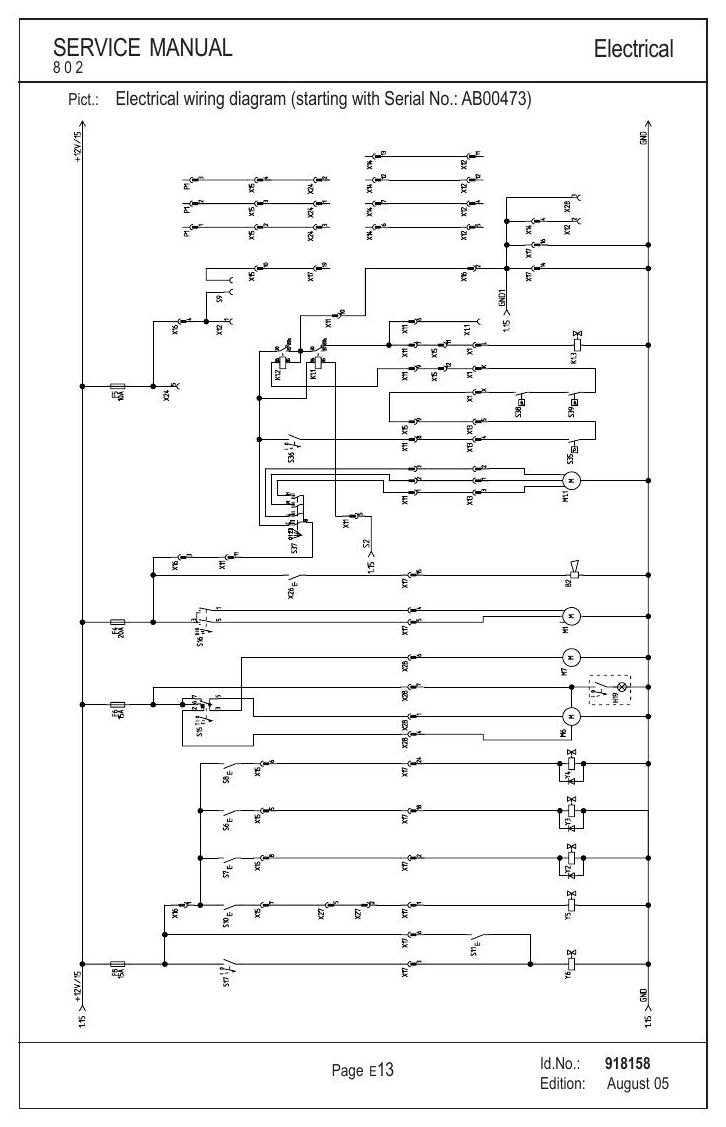

- Diagramas elétricos separados por faixa de série (até e a partir do S/N AB00473)

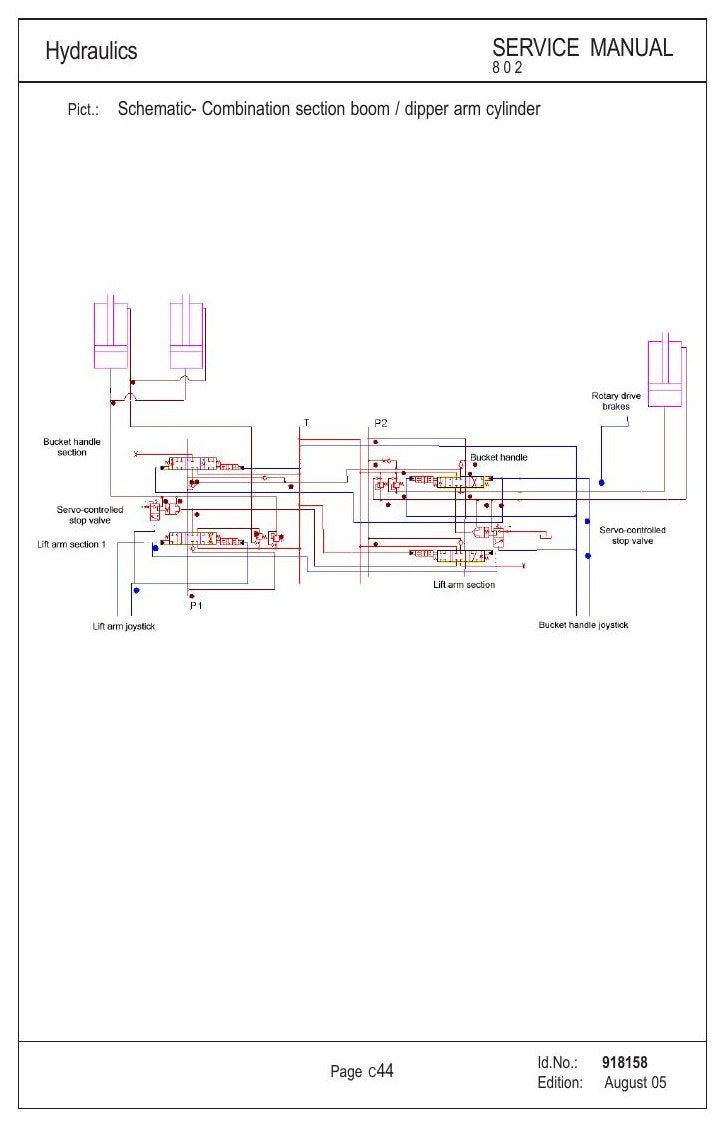

- Serviço completo do bloco de válvulas principal (páginas C22–C48) e do segundo bloco
- Cobertura da unidade de giro com válvulas shuttle do freio do motor de giro
- Ficha técnica completa: 14'5" de profundidade de escavação e peso operacional de 7.900 kg com cabine
- Motor Yanmar 4TNE98-NSR com capítulo próprio de especificações
- Procedimento de içamento seguro da escavadeira e funções dos joysticks
O que este manual cobre
- Dados técnicos: dimensões, caçamba e geometria
- Tabela de capacidade de içamento (lift capacity chart)
- Manutenção: tabela de manutenção, lubrificantes e pontos de lubrificação
- Manutenção do sistema hidráulico, bomba e válvula de proteção contra rompimento de mangueira
- Motor diesel: manutenção e especificações
- Hidráulica: diagramas e posição dos componentes
- Bloco de válvulas principal e segundo bloco de válvulas
- Unidade de giro, junta rotativa (swivel joint) e válvulas shuttle do freio de giro
- Unidade de translação (drive unit) e válvula de abaixamento de carga
- Elétrica: diagramas de fiação, relés, fusíveis e solenoide de parada
- Elementos de operação: joysticks, hidráulica auxiliar e içamento da escavadeira
Por que vale a pena
Em vez de diagnosticar às cegas, você segue os procedimentos de fábrica, com especificações de torque e ajuste, sequências de teste e esquemas — menos tempo de máquina parada e menos retrabalho.
Para quem é
Oficinas e mecânicos de escavadeiras compactas da classe de 8 toneladas.
Perguntas frequentes
Como recebo o arquivo?
Entrega digital: após a confirmação do pagamento, o PDF é enviado por e-mail e WhatsApp.
Posso imprimir?
Sim. O arquivo não tem senha e pode ser impresso por inteiro ou por páginas avulsas.
Está em português?
O documento original de fábrica é em Inglês. Ilustrações, esquemas e códigos são universais e fáceis de acompanhar.
Funciona no celular?
Sim, abre em qualquer leitor de PDF no celular, tablet ou computador.
