Descrição
Especificações

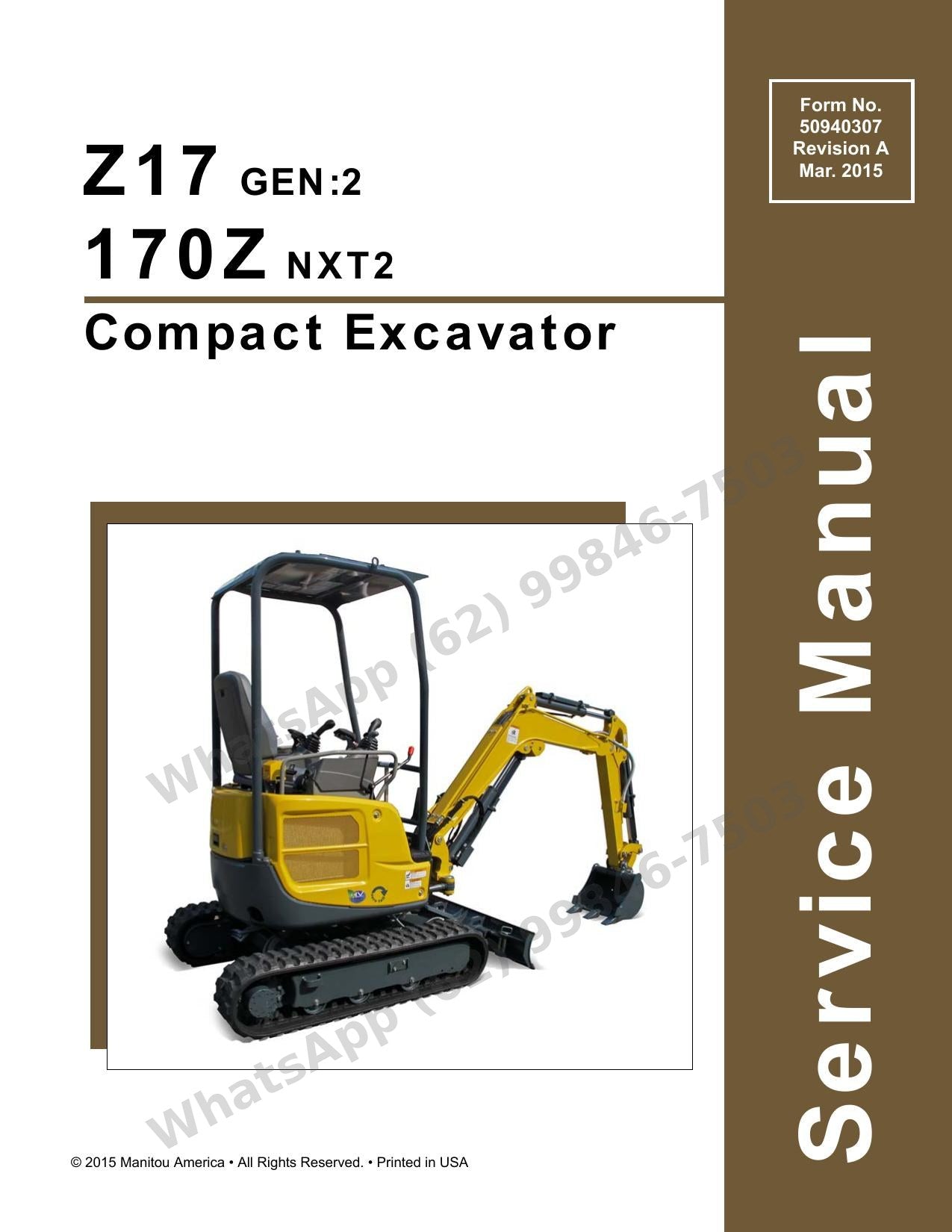

- Marca: GEHL
- Modelo(s): Gehl 170Z / Z17 GEN:NXT2 (170Z NXT2 / Z17 GEN:2)
- Tipo de equipamento: Escavadeira Compacta
- Documento: Manual de Serviço (Service Manual)
- Referência: Form No. 50940307, Revisão A (mar. 2015)
- Páginas: 398
- Idioma: Inglês
- Formato: PDF pesquisável
O Manual de Serviço GEHL 170Z Z17 (GEN-NXT2) é o documento técnico em PDF da escavadeira compacta, com 398 páginas em Inglês: Reparo completo da geração GEN:NXT2 com padrões de serviço, torques e circuitos hidráulicos. Pronto para consulta em qualquer dispositivo e para impressão das páginas que você precisar na bancada.
Destaques deste material
- 398 páginas cobrindo desmontagem, remoção e reinstalação de todos os conjuntos hidráulicos
- Circuitos hidráulicos explicados função por função, incluindo translação retilínea e P.T.O. hidráulico
- Procedimentos de ajuste de pressão das válvulas de alívio, freio de giro e cut-off
- Padrões de serviço com valores de referência para motor, esteiras de borracha e cilindros
- Diagrama de fiação, sistemas de monitor/alarme e circuito de partida e carga da bateria
- Baseado na plataforma Yanmar ViO17 (metadados do PDF citam 'ViO17-A SVM')
O que este manual cobre
- Cuidados gerais para trabalhos de manutenção (cap. 1)
- Dados técnicos: especificações, desenho de contorno e área de trabalho (cap. 2)
- Tabela de capacidade de elevação e pesos das peças principais
- Padrões de serviço: desempenho da máquina, motor e material rodante (cap. 3)
- Listas de torque de aperto (máquina, motor e conexões hidráulicas)
- Motor: medição, inspeção e ajuste (compressão, folga de válvulas, injeção) (cap. 4)

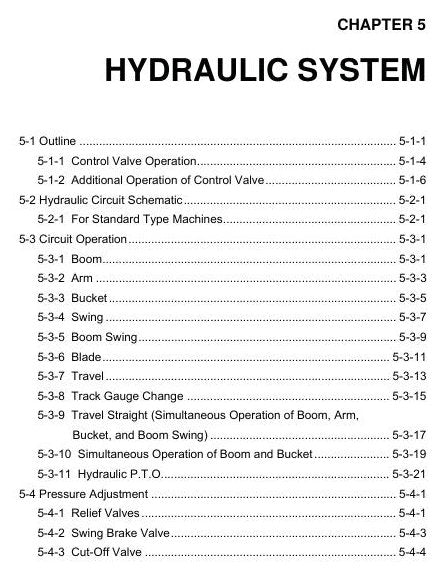

- Sistema hidráulico: esquema do circuito e operação por função (lança, braço, caçamba, giro, lâmina, translação) (cap. 5)
- Ajuste de pressão: válvulas de alívio, freio de giro e válvula de corte
- Equipamentos hidráulicos: bomba, válvula de controle, válvula piloto, motor de giro e motor de translação (cap. 6)

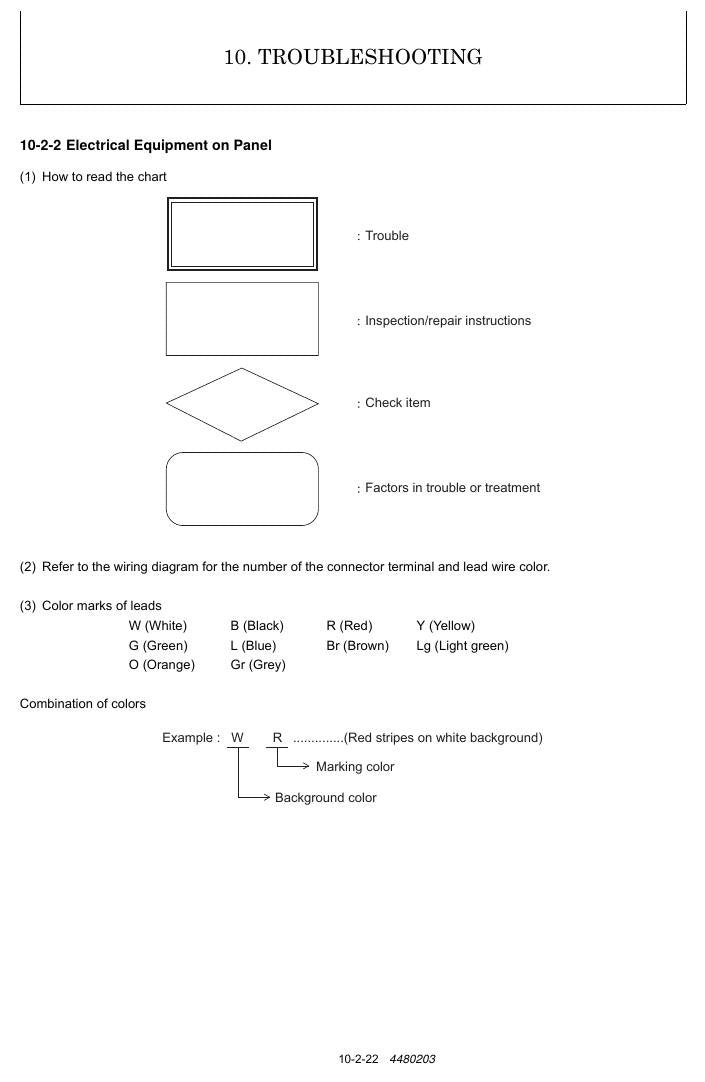

- Ajuste e reparo: equipamento elétrico, monitor e diagrama de fiação (cap. 7)
- Material rodante: tensão e troca da esteira de borracha, roletes e roda-guia
- Ajuste de comandos: alavancas, pedais e acelerador
- Remoção e reinstalação de cilindros hidráulicos e junta rotativa (swivel joint)
Por que vale a pena
Em vez de diagnosticar às cegas, você segue os procedimentos de fábrica, com especificações de torque e ajuste, sequências de teste e esquemas — menos tempo de máquina parada e menos retrabalho.
Para quem é
Mecânicos e oficinas que fazem manutenção pesada e reparo de escavadeiras compactas Gehl.
Perguntas frequentes
Como recebo o arquivo?
Entrega digital: após a confirmação do pagamento, o PDF é enviado por e-mail e WhatsApp.
Posso imprimir?
Sim. O arquivo não tem senha e pode ser impresso por inteiro ou por páginas avulsas.
Está em português?
O documento original de fábrica é em Inglês. Ilustrações, esquemas e códigos são universais e fáceis de acompanhar.
Funciona no celular?
Sim, abre em qualquer leitor de PDF no celular, tablet ou computador.
