O Manual de Serviço Electrolux LTC15 é o documento técnico em PDF, com 44 páginas em português, escrito para quem abre a lavadora top load de 15 kg na bancada. Explica o fluxograma de funcionamento, o sistema lava-tênis, a carta de tempo, o diagrama elétrico, o monitor de autoteste, o teste de tensão de saída da placa e a tabela de resistência dos componentes, além da desmontagem completa e da vista explodida do gabinete.
Destaques deste material
- Lavadora top load Electrolux LTC15 de 15 kg, código de produto 21151GBA106, atendida do começo ao fim.
- Sistema lava-tênis documentado com porta-cadarço e o nível de água extra que vai até a posição Edredon.
- Eletrônica destrinchada: pressostato mecânico, placa principal com chave fixa e placa de interface.
- Reconhecimento automático de tensão: a máquina de 127 V ligada em 220 V simplesmente não parte, em vez de queimar a placa.
- Bancada resolvida com monitor de autoteste, teste de tensão de saída ponto a ponto e tabela de resistência de cada componente.
- A parte mecânica é a mesma da LTR15, o que faz o volume servir também de referência cruzada para esse modelo.
O que este documento cobre

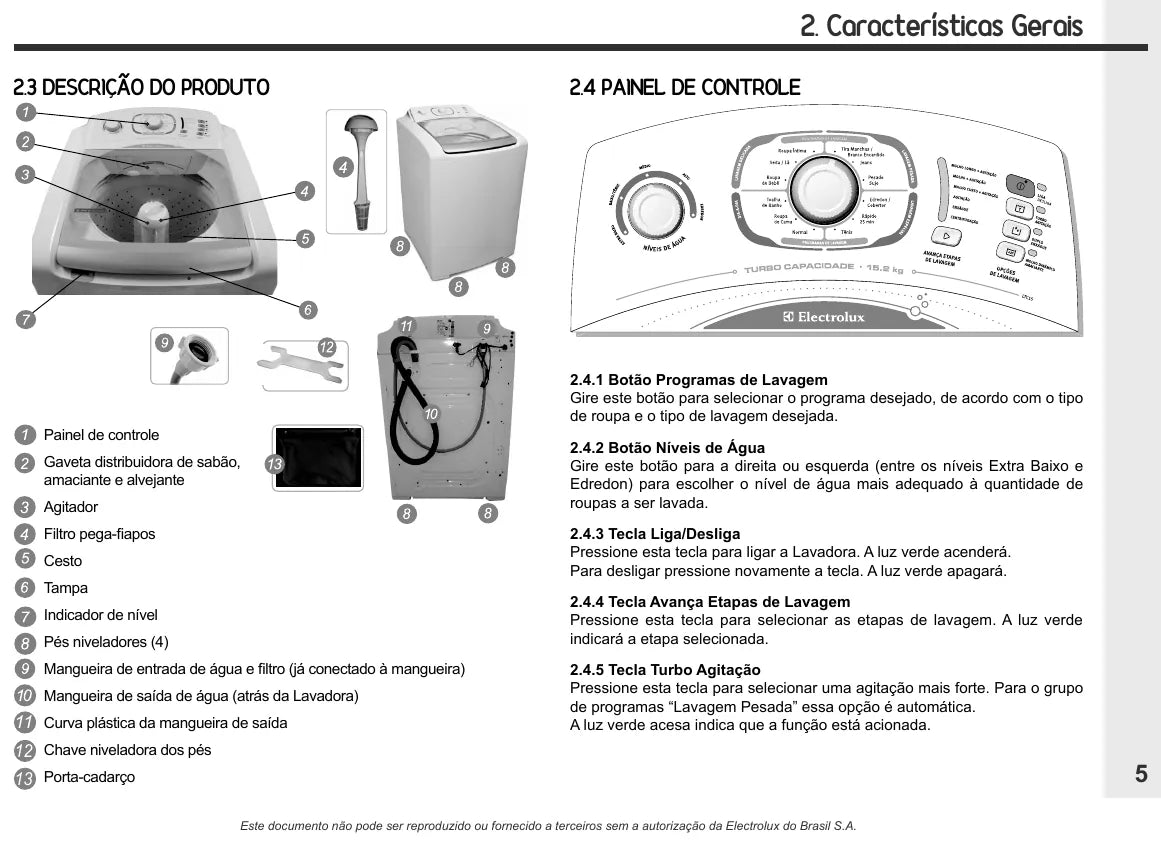

- Características gerais e fluxograma de funcionamento
- Painel de controle e programas de lavagem
- Sistema lava-tênis
- Programação padrão e bloqueio de funções
- Instalação elétrica e hidráulica
- Especificações técnicas
- Carta de tempo, rotinas e rampas
- Diagrama elétrico
- Monitor de autoteste

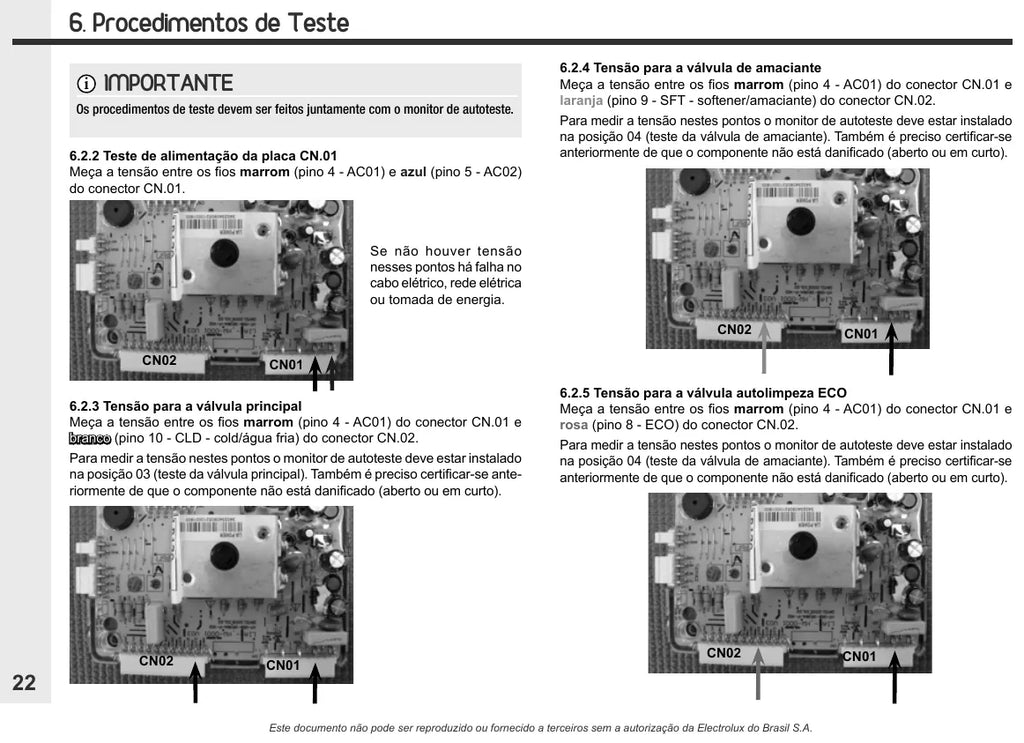

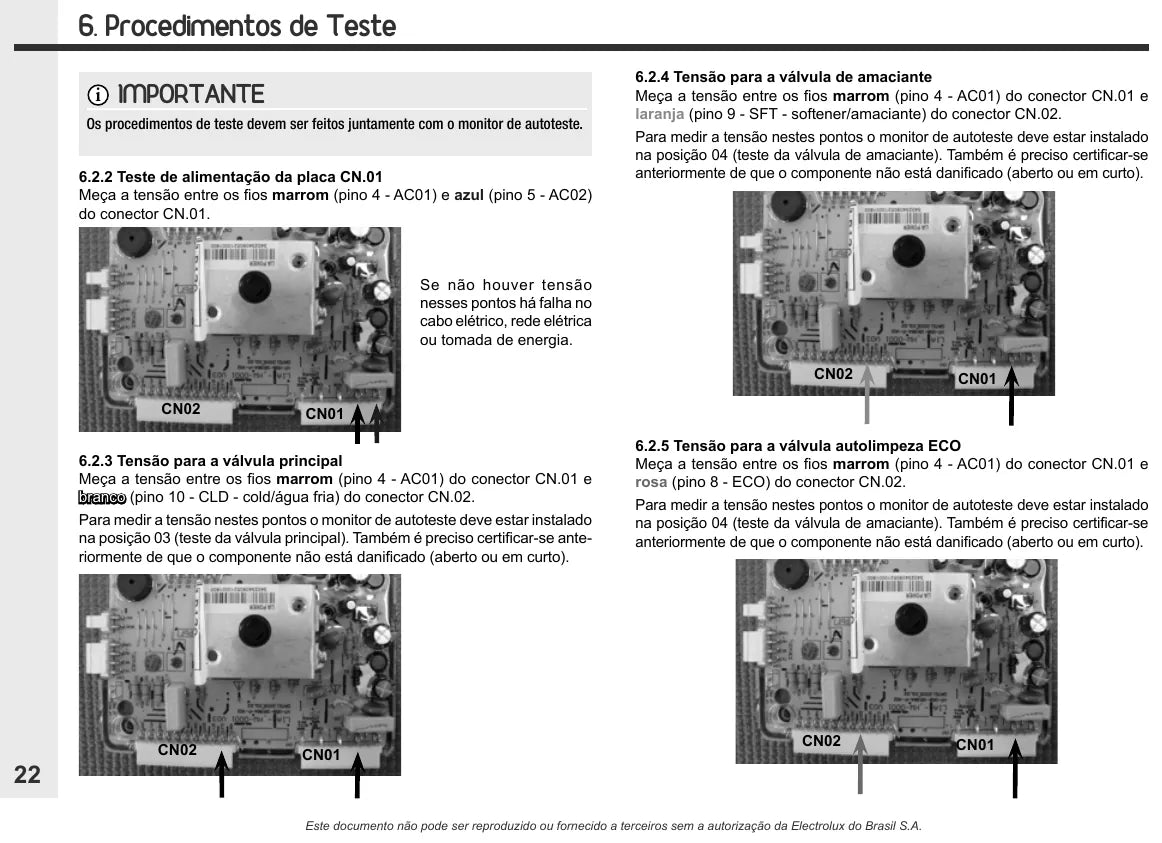

- Teste de tensão de saída pela placa, nas válvulas e na placa de interface
- Tabela de resistência dos componentes e ligação direta pelo conector
- Descrição e teste do capacitor, do motor e do pressostato

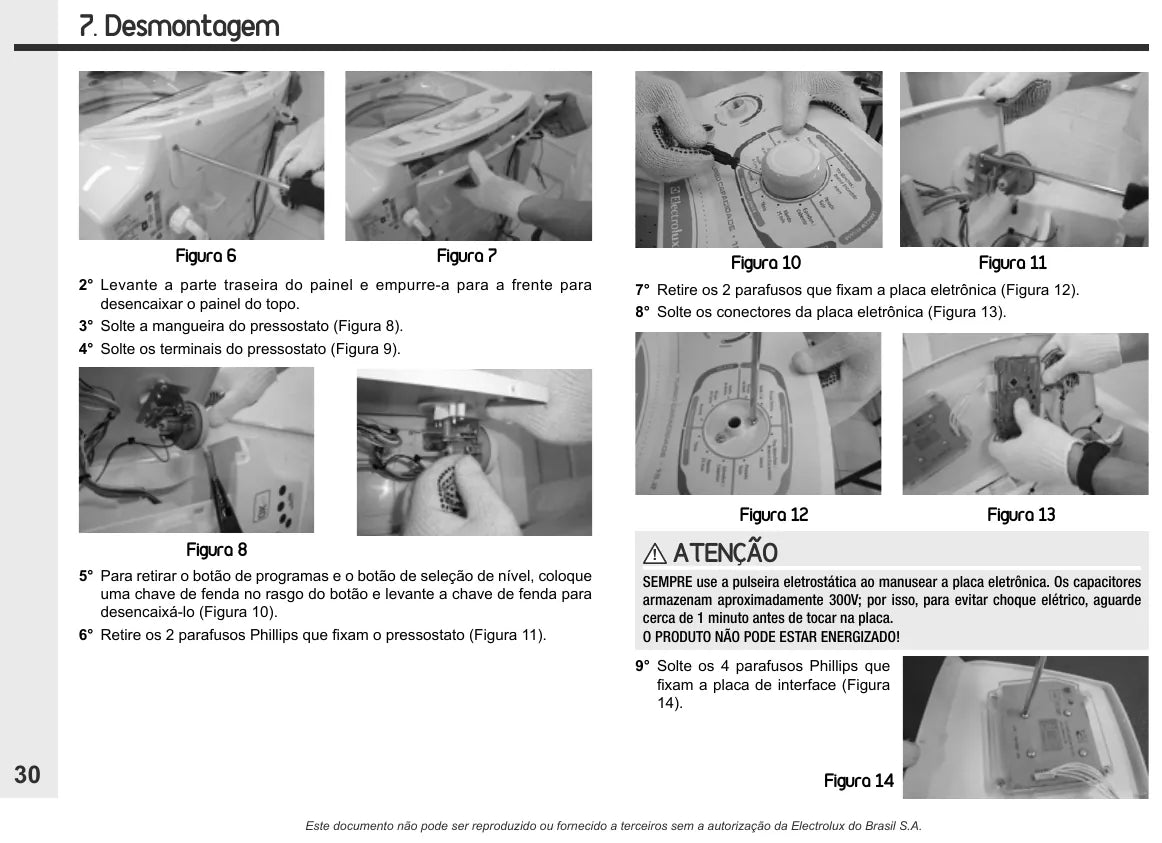

- Desmontagem da tampa, do painel, da placa, do tanque, do cesto, do mecanismo e dos componentes do topo
- Vista explodida do conjunto gabinete
Por que vale a pena
- Você segue a sequência de fábrica de desmontagem e montagem, sem quebrar presilha nem inventar caminho.
- O autoteste mais a carta de tempo apontam o defeito pelo sintoma, antes de abrir a máquina.
- A tabela de resistência dá o valor esperado de cada componente e separa o que se recupera do que se substitui.
- A ligação direta pelo conector permite testar carga por carga sem depender da placa.
- A vista explodida do gabinete deixa o pedido de peça preciso e a remontagem na ordem certa.
Para quem é
- Técnicos de assistência autorizada e oficinas de linha branca.
- Reparadores autônomos de lavadoras top load Electrolux.
- Lavanderias e condomínios com máquina de 15 kg em uso intenso.
- Estudantes e instrutores de cursos de eletrodomésticos.
Perguntas frequentes
Qual modelo este manual atende?
A lavadora Electrolux LTC15 de 15 kg, código de produto 21151GBA106. A parte mecânica é a mesma da LTR15, então serve também como referência cruzada para esse modelo.
Como recebo depois de comprar?
Download imediato: assim que o pagamento é confirmado o PDF fica disponível para baixar e usar.
Tem o diagrama elétrico e o autoteste?
Tem os dois, junto com a carta de tempo, o teste de tensão de saída ponto a ponto e a tabela de resistência dos componentes.
Posso usar no celular na hora do atendimento?
Pode. É um PDF comum, abre em celular, tablet e computador, e você imprime só as páginas que quiser.
