O Manual de Serviço Electrolux LEC14, LEJ14, LEC15, LEC17 e LEI18 é o documento técnico em PDF, com 56 páginas em português, na revisão 01 de fevereiro de 2024. Reúne especificações por modelo, consumo de água por nível, cartas de tempo, rotinas, dois diagramas elétricos, desmontagem até tanque e mecanismo, monitor de autoteste, matriz de diagnóstico com tabela de medição e a manutenção do Ultra Filter. Cinco lavadoras top load atendidas no mesmo volume.
Destaques deste material
- Cinco lavadoras top load em um único manual de serviço: LEC14 e LEJ14 de 14 kg, LEC15 e LEC17 de 15 kg e LEI18 de 17 kg.
- Revisão 01, de fevereiro de 2024, a edição que já incorpora as informações do modelo LEC15.
- Tabela de especificações com código e PNC de cada versão 127 V e 220 V, a exemplo do LEC14 127 V, código 2114CCBA106 e PNC 900941746-00, além de corrente, potência e faixa de tensão de 116 a 133 V e de 201 a 231 V.
- Números de projeto para conferir desempenho em campo: 750 W no LEC14 e LEJ14, 800 W no LEC15, 850 W no LEC17 e LEI18, centrifugação de 630 rpm, pressão de entrada de 2,4 a 81 mca e consumo de 0,43 a 0,55 kWh por ciclo.
- Consumo de água tabelado do nível extrabaixo ao extra alto: de 64 a 192 litros no LEC14 e LEJ14 e de 95 a 231 litros no LEC17.
- Cartas de tempo por família e dois diagramas elétricos, um para LEC14, LEC15, LEC17 e LEI18 e outro para o LEJ14.
O que este documento cobre
- Especificações técnicas de cada modelo
- Características gerais: como a lavadora funciona e descrição do produto
- Programação padrão e requisitos funcionais
- Consumo de água e função reutilizar água

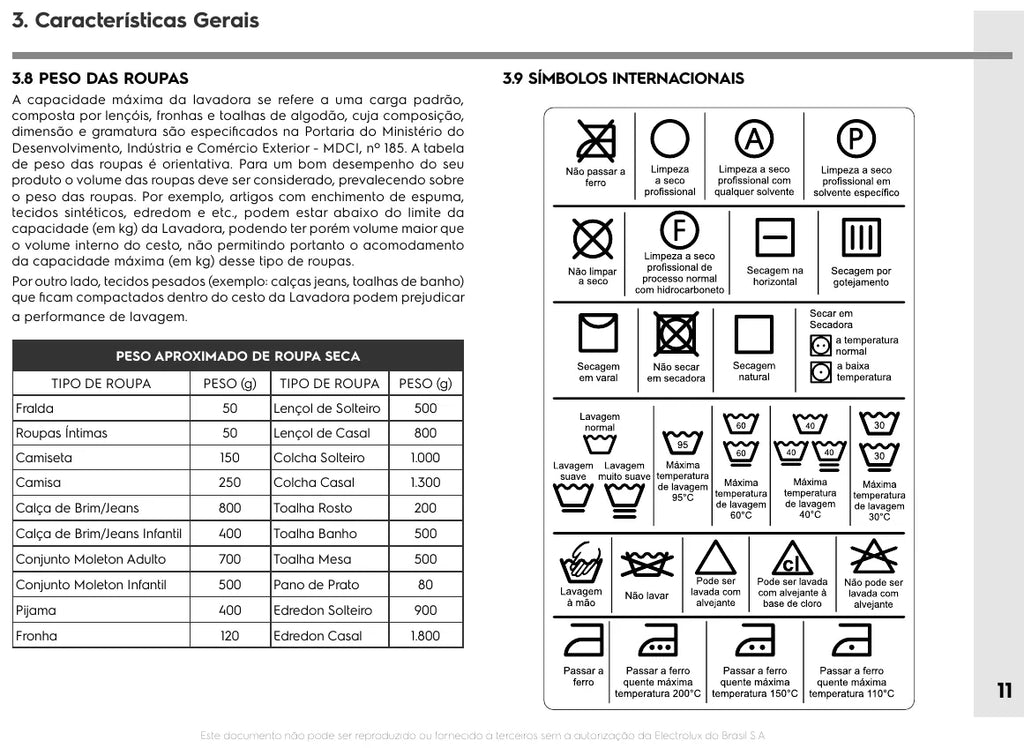

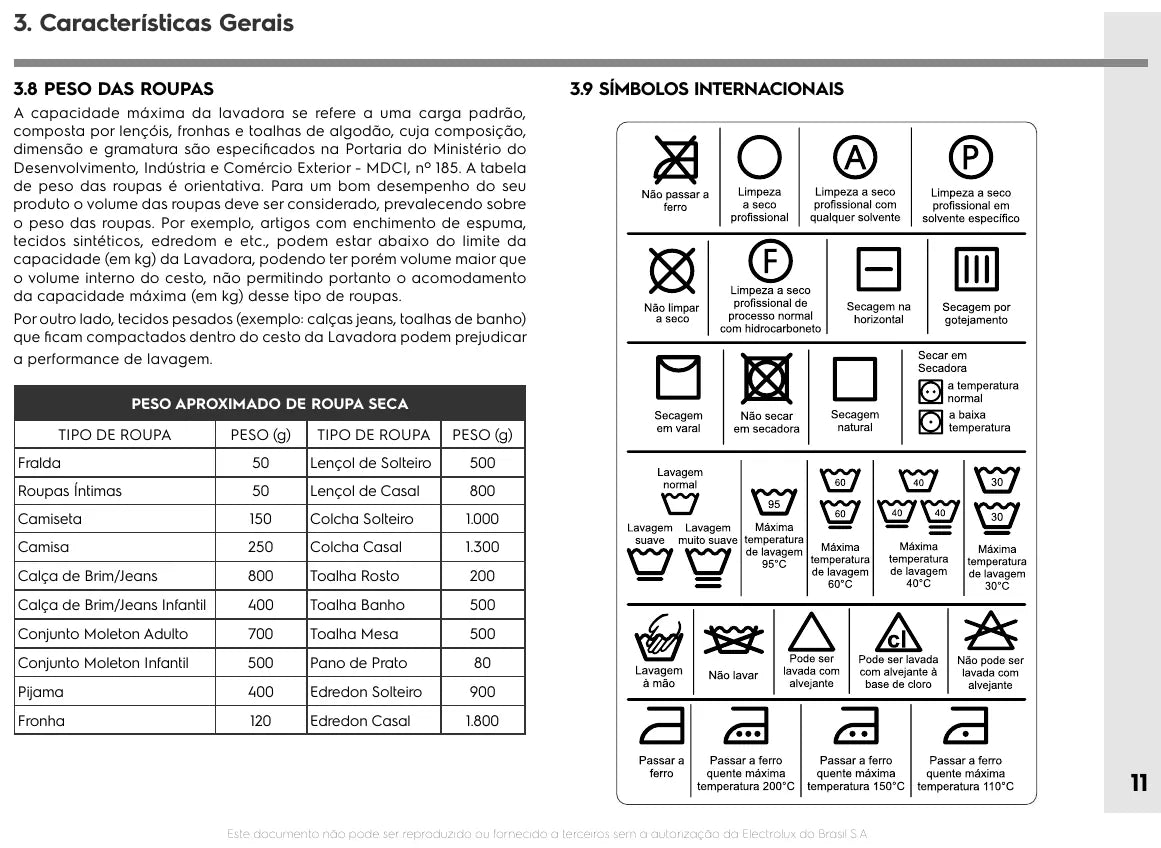

- Peso das roupas e símbolos internacionais de lavagem
- Instalação: desembalagem, local, nivelamento, rede elétrica, fio terra, disjuntores e ligação hidráulica
- Orientações ao consumidor
- Cartas de tempo dos modelos LEC14, LEJ14, LEC15 e LEC17 e LEI18
- Rotinas de funcionamento
- Diagramas elétricos: um para LEC14, LEC15, LEC17 e LEI18 e outro para o LEJ14

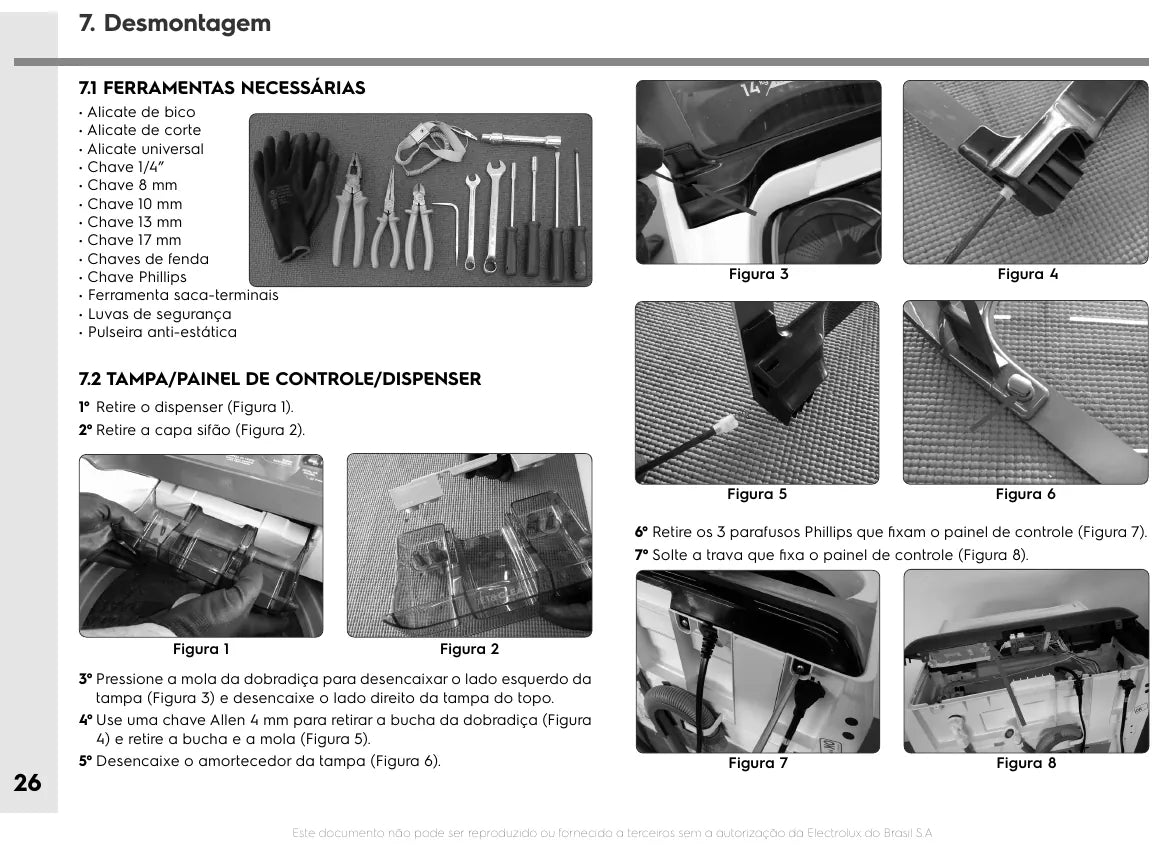

- Desmontagem da tampa, do painel de controle e dispenser, do topo, do cesto e do conjunto tanque e mecanismo
- Procedimentos de teste, cuidados com descarga eletrostática, monitor de autoteste e placa de potência
- Diagnóstico de falhas: matriz, procedimentos de teste e tabela de medição dos componentes
- Limpeza e manutenção do Ultra Filter, do filtro de fiapos, do cesto, do filtro de água, da gaveta e do vidro da tampa
Por que vale a pena
- A desmontagem vem na sequência de fábrica, incluindo os varões de suspensão e a trava de tampa, o que evita danificar peça boa no caminho.
- A matriz de diagnóstico começa no sintoma e termina no componente, funcionando como árvore de defeitos em vez de troca por tentativa.
- A tabela de medição traz o valor esperado de cada componente, e é o multímetro que decide entre recuperar e substituir.

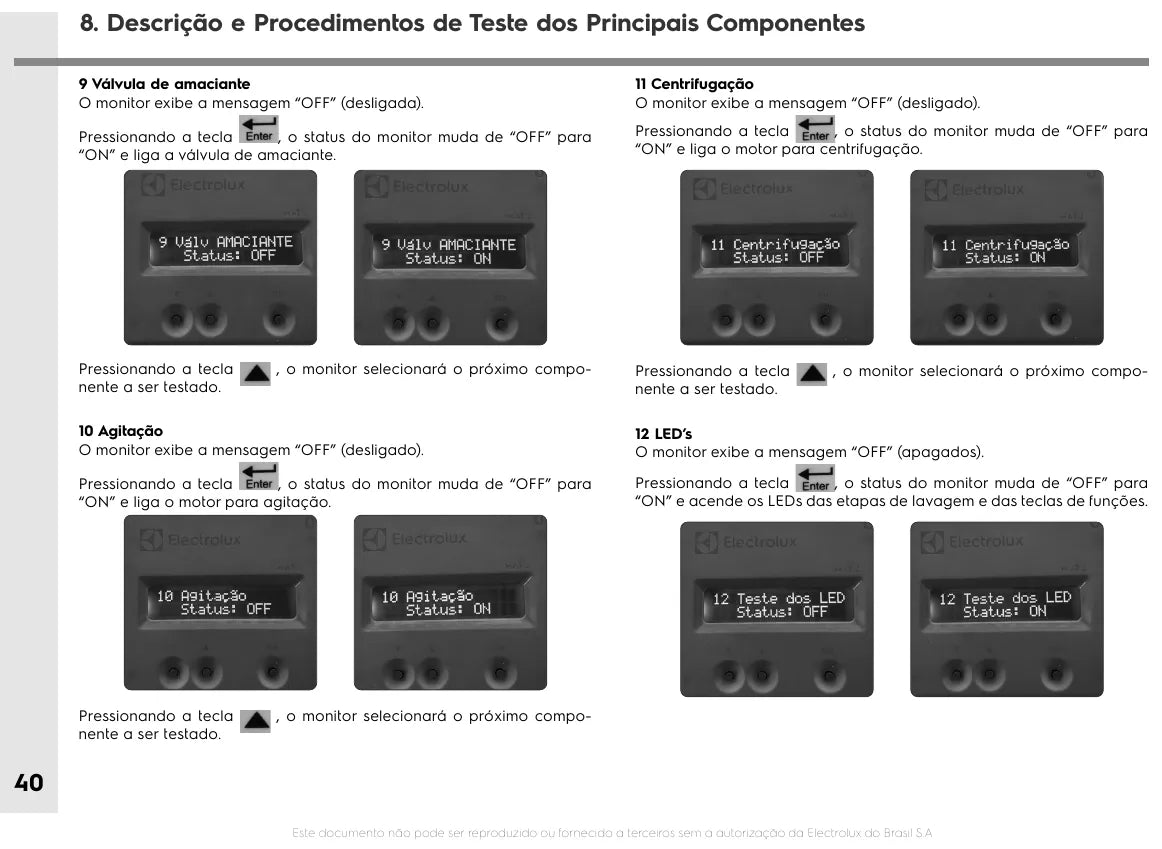

- O monitor de autoteste aciona carga por carga, separando rapidamente defeito de placa de defeito de motor, bomba ou válvula.
- Com dois diagramas elétricos no mesmo volume, você usa o desenho que corresponde ao modelo que está na bancada.
Para quem é
- Assistência autorizada Electrolux que atende a linha LEC de alta capacidade.
- Oficina de linha branca que precisa da carta de tempo e do diagrama certos para cada modelo.
- Técnico autônomo que atende lavadoras de 14 a 17 kg em domicílio.
- Lavanderia, condomínio e frotista que mantêm várias máquinas da mesma família.
Perguntas frequentes
Quais modelos entram nesse manual?
Entram cinco lavadoras Electrolux: LEC14 e LEJ14 de 14 kg, LEC15 e LEC17 de 15 kg e LEI18 de 17 kg, nas versões 127 V e 220 V, com código e PNC de cada uma.
Quando o arquivo é liberado?
Na hora. O download é imediato depois da confirmação do pagamento, e o PDF pode ser guardado no computador ou no celular.
Essa é a versão mais atual?
É a revisão 01, de fevereiro de 2024, que já inclui as informações do modelo LEC15 acrescentadas à edição anterior.
O LEI18 é igual aos outros modelos?

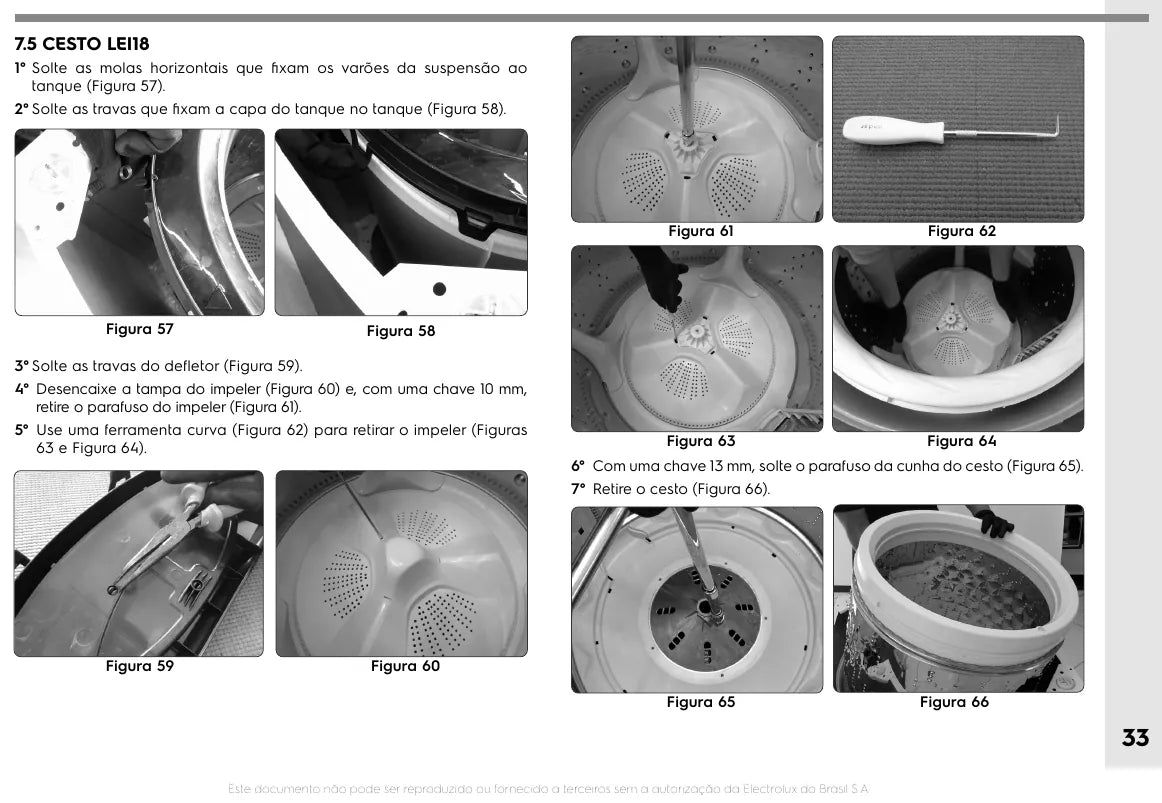

Não em tudo. O LEI18 usa filtro de fiapos no lugar do Ultra Filter e tem a sua própria seção de desmontagem de cesto, tratada separadamente no manual.
