O Manual de Serviço Electrolux LEH17 é o documento técnico em PDF, com 54 páginas em português, escrito para a rede autorizada da lavadora de 17 kg. Reúne especificações nas duas tensões, carta de tempo e rotinas, diagrama elétrico, desmontagem até o mecanismo, monitor de autoteste, matriz de diagnóstico de falhas e a tabela de medição dos componentes. É o caminho completo do sintoma ao valor esperado no multímetro.
Destaques deste material
- Lavadora Electrolux LEH17 de 17 kg, com placa principal e placa de interface, atendida em 54 páginas.
- Dois códigos de fábrica no mesmo volume: 2117CHBA185 e 2117CHBA285, PNC 900941754-01 e 900941755-01.
- Versões 127 V com 14 A e 1760 W e 220 V com 8 A e 1730 W.
- Números de campo que o técnico usa: centrifugação a 630 rpm, 0,52 kWh por ciclo, consumo de água de 116 L no nível baixo a 231 L no extra alto e pressão de entrada de 2,4 a 81 mca.
- Funções de topo de linha explicadas: Jatos Poderosos, Vapor, agendar fim e reutilizar água, além do programa Delicado Extra Care.
- Matriz de diagnóstico de falhas ligada aos procedimentos de teste, às fotos dos componentes e à tabela de medição.
O que este documento cobre
- Especificações técnicas do LEH17 em 127 V e 220 V
- Características gerais e descrição do produto
- Programação padrão e consumo de água por nível
- Funções reutilizar água, agendar fim, jatos poderosos e vapor
- Instalação elétrica e hidráulica
- Orientações ao consumidor
- Carta de tempo com legenda e rotinas
- Diagrama elétrico

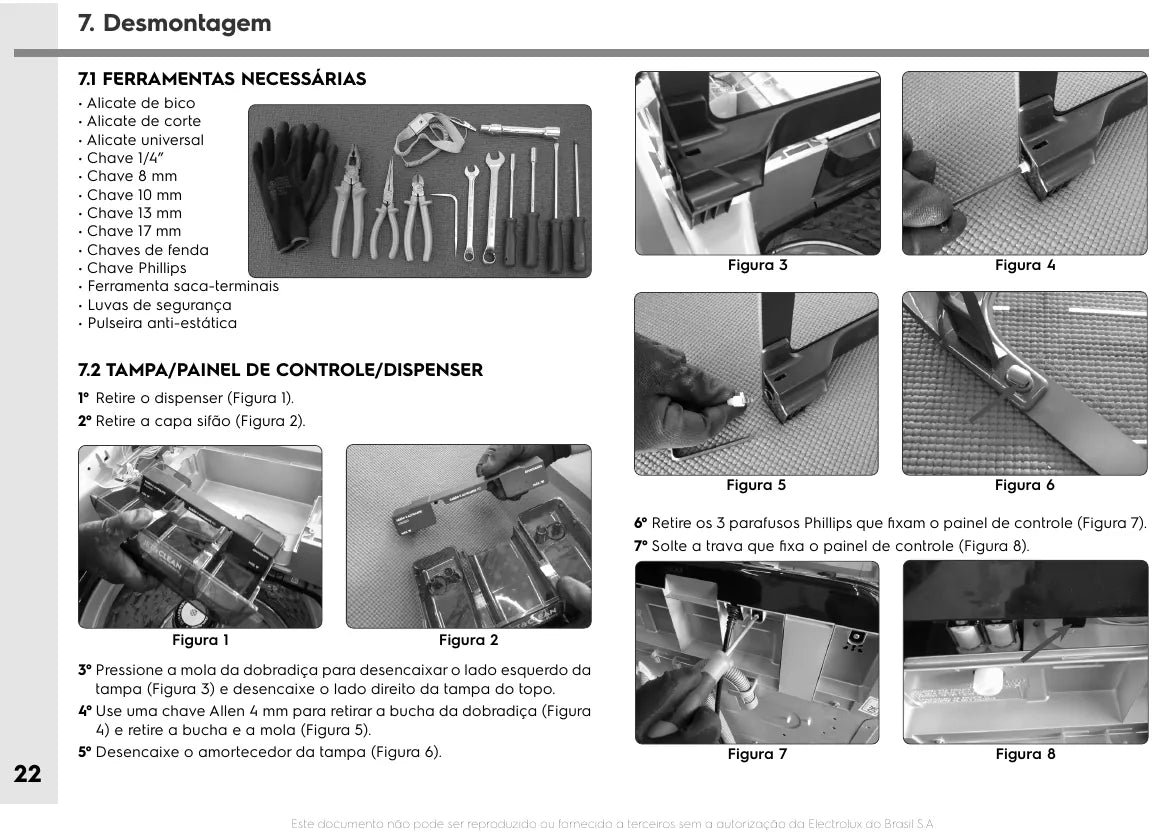

- Desmontagem da tampa, painel de controle e dispenser

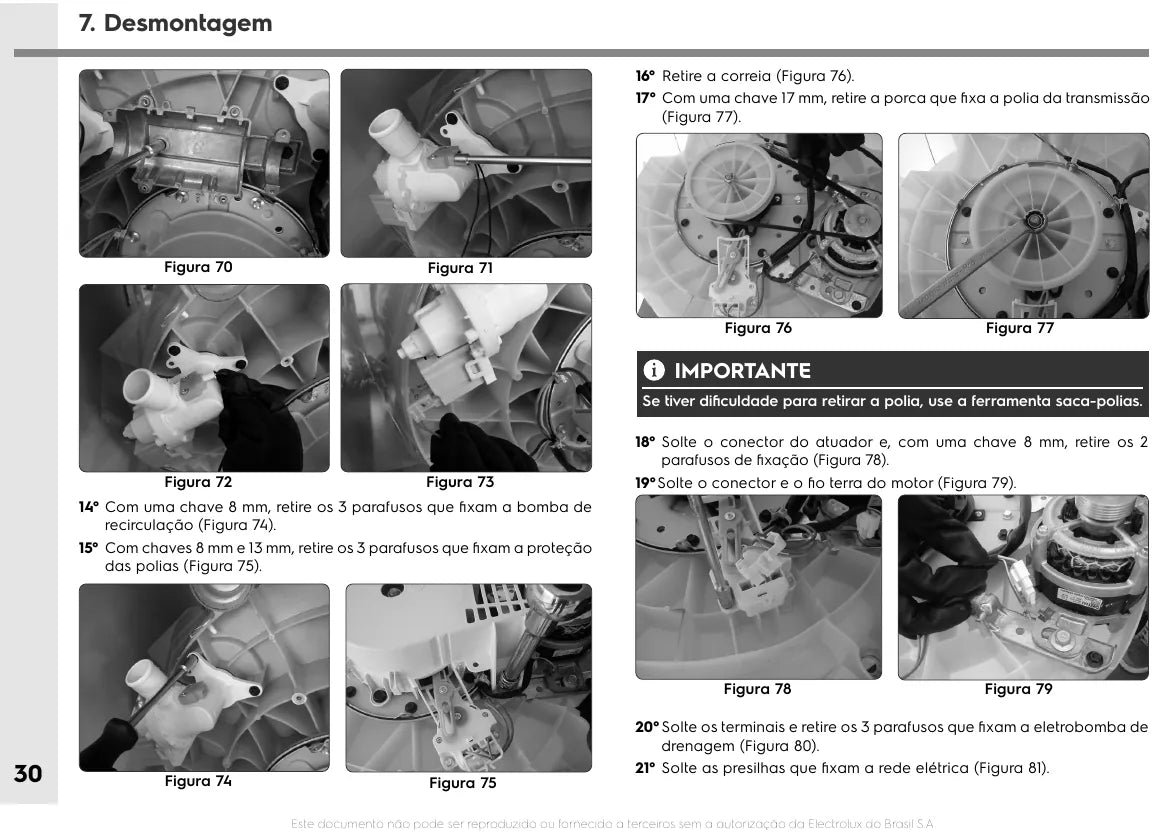

- Desmontagem do topo, cesto, tanque e mecanismo
- Descrição e procedimentos de teste dos principais componentes

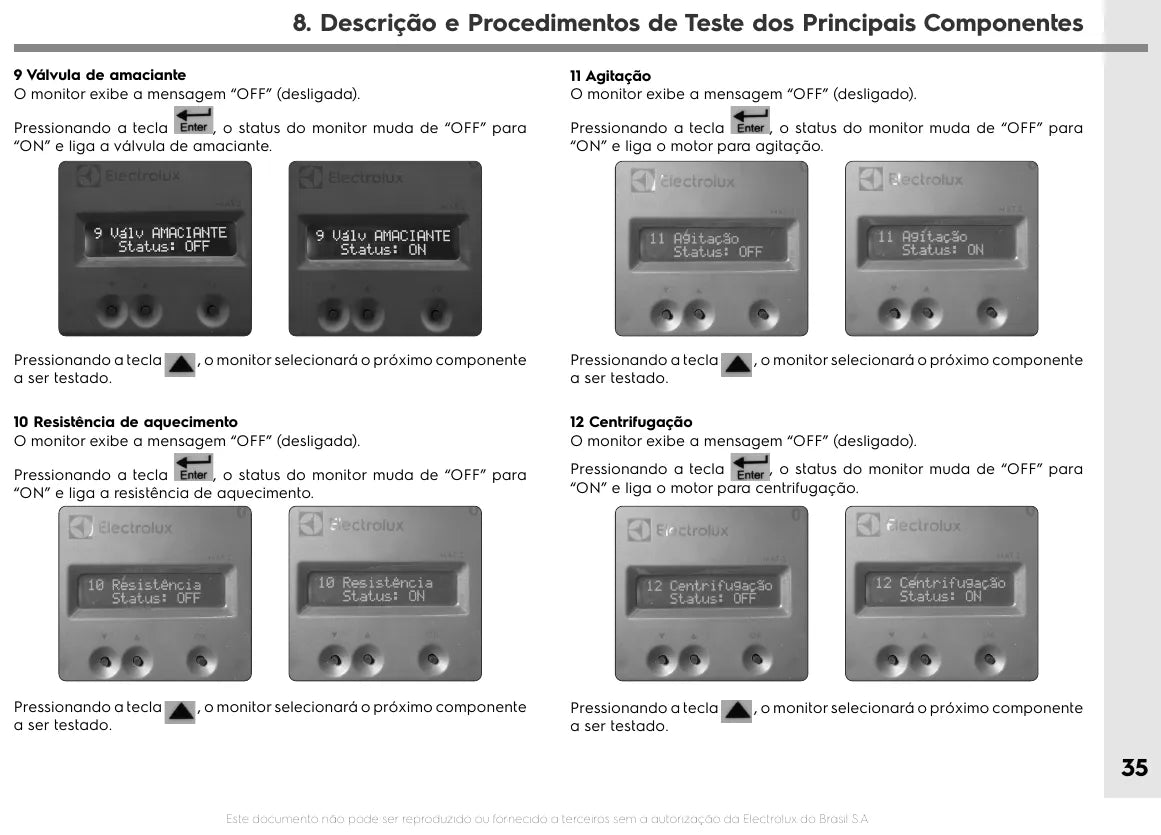

- Monitor de autoteste e placa de potência

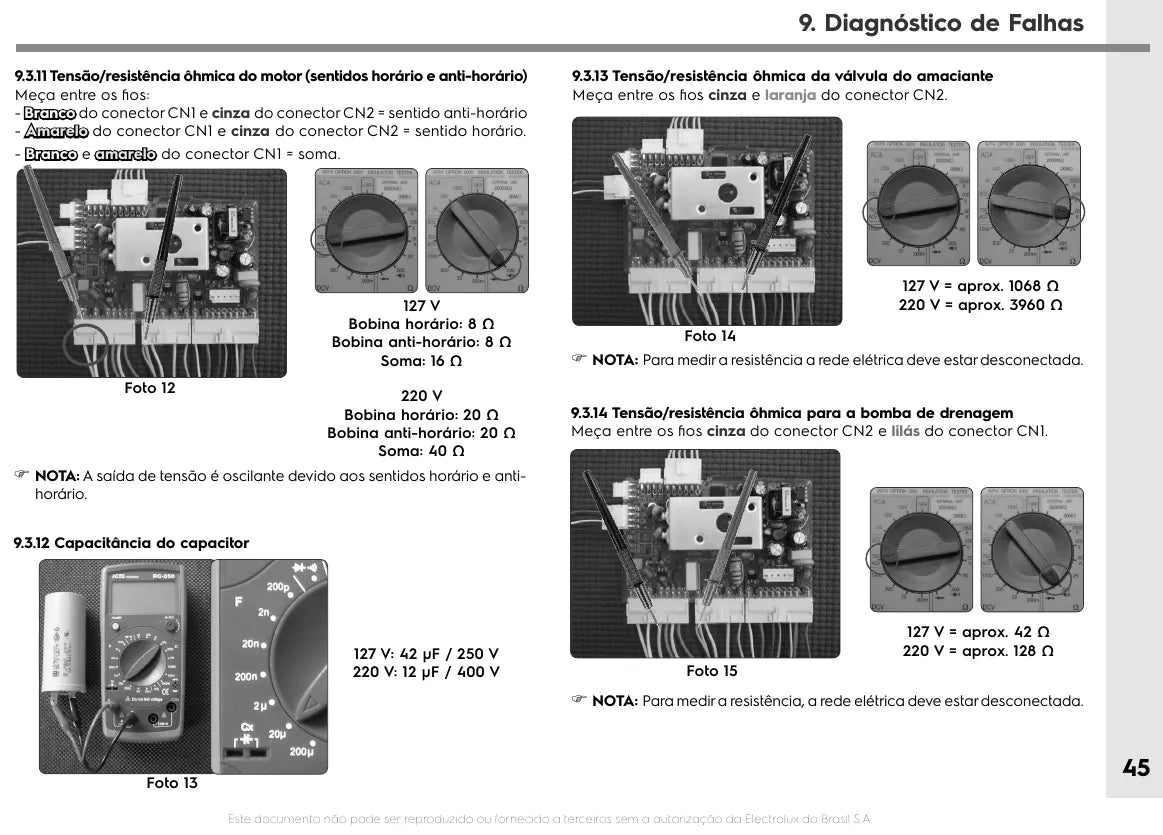

- Matriz de diagnóstico de falhas com testes e fotos
- Limpeza e manutenção do Ultra Filter, filtro de água, gaveta e descalcificação
Por que vale a pena
- A desmontagem segue a ordem de fábrica, da tampa e do painel até o tanque, o cesto e o mecanismo.
- O diagnóstico é por sintoma: a matriz de falhas leva do defeito relatado ao teste do componente.
- A tabela de medição traz o valor esperado de cada peça, o que separa componente bom de queimado.
- O monitor de autoteste aciona a máquina item por item e mostra onde a rotina trava.
- A carta de tempo e o diagrama elétrico explicam o que a placa deveria estar fazendo em cada etapa.
Para quem é
- Assistências autorizadas e oficinas de linha branca que atendem Electrolux.
- Técnicos autônomos de lavadora de roupas de grande capacidade.
- Lojas de peças que precisam confirmar PNC e código de fábrica antes de vender.
- Lavanderias e condomínios que fazem a própria manutenção preventiva.
Perguntas frequentes
Qual modelo este manual cobre?
Cobre a lavadora Electrolux LEH17 de 17 kg, nos códigos de fábrica 2117CHBA185 e 2117CHBA285, PNC 900941754-01 e 900941755-01, em 127 V e 220 V.
Ajuda a descobrir o defeito?
Ajuda. Há o monitor de autoteste, a matriz de diagnóstico de falhas com fotos dos componentes e a tabela de medição com os valores esperados.
Traz o diagrama elétrico?
Traz o diagrama elétrico e também a carta de tempo com as rotinas, que mostra o comportamento esperado da máquina em cada etapa do ciclo.
Como recebo o material?
Por download imediato após a confirmação do pagamento. São 54 páginas em PDF, em português, para abrir no celular ou imprimir na bancada.
