Descrição
Manual de Serviço Caterpillar D6D — arquivo PDF pesquisável com 2.685 páginas em Inglês. Especificações técnicas, valores de torque e fluxogramas de diagnóstico para reparos assertivos.

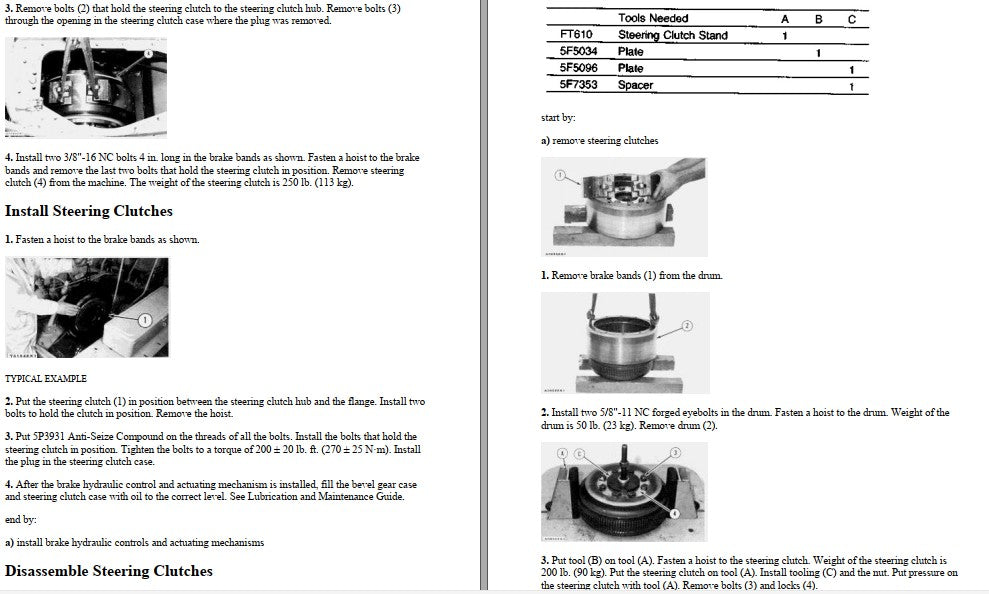

Referências oficiais SENR2822-00, SENR2839-00 e SENR4130-01, entre outras. Cobre tratores de esteira Caterpillar D6D equipados com motor 3306, com publicação original de 1983 e atualizações até 2002. Importante sobre as séries: o D6D foi produzido em mais de vinte séries distintas (01Y, 03X, 04X, 05X, 06X, 19B, 19X, 20X, 30X, 31X, 32X, 33X, 36C, 37C, 38C, 5YB, 6HC, 74W, 75W, 7YK, 9FK — todas a partir de 0001-UP) e um único manual não cobre todas as séries; cada série possui seu manual específico. As informações técnicas e especificações contidas nesta descrição foram extraídas da série 38C00100-UP. O material inclui vistas explodidas do virabrequim, diagramas cotados do eixo da roda motriz (sprocket shaft), tabelas de ferramentas especiais (FT610, 5F5034, 5F5096, 5F7353, 8S2328, entre outras) e procedimentos passo a passo com fotos numeradas de componentes. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: D6D
- Tipo: Trator de Esteira
- Motor: 3306
- Configuração: Direct Drive
- Páginas: 2.685
- Tamanho: 204 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referências do manual: SENR2822-00, SENR2839-00, SENR4130-01 (entre outras)
- Publicação: 1983 (atualizações até 2002)
- Série de referência desta descrição: 38C00100-UP
- Séries cobertas (manual específico por série): 01Y0001-UP, 03X0001-UP, 04X0001-UP, 05X0001-UP, 06X0001-UP, 19B0001-UP, 19X0001-UP, 20X0001-UP, 30X0001-UP, 31X0001-UP, 32X0001-UP, 33X0001-UP, 36C0001-UP, 37C0001-UP, 38C0001-UP, 5YB0001-UP, 6HC0001-UP, 74W0001-UP, 75W0001-UP, 7YK0001-UP, 9FK0001-UP
Procedimentos e Sistemas Cobertos

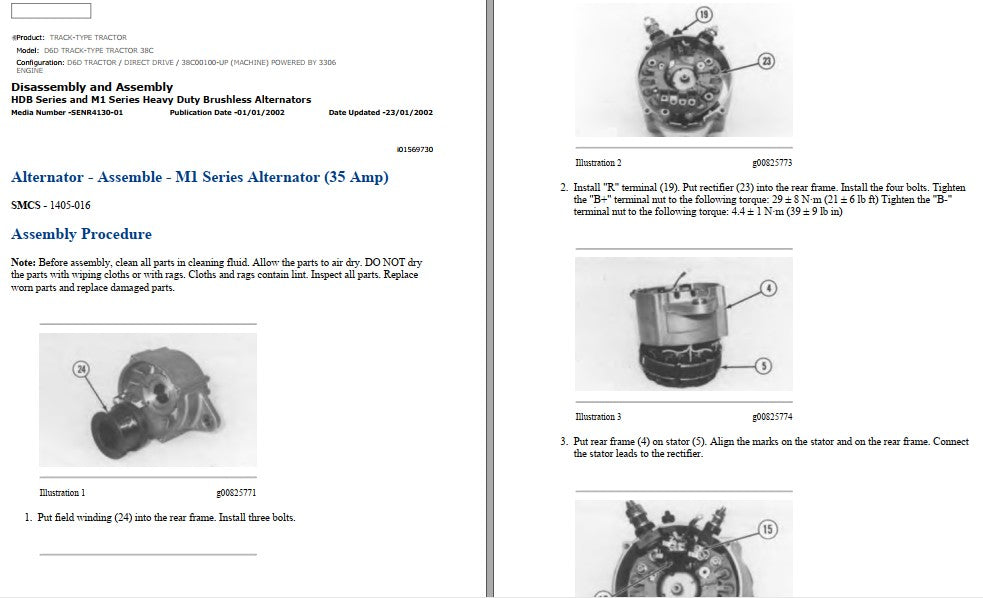

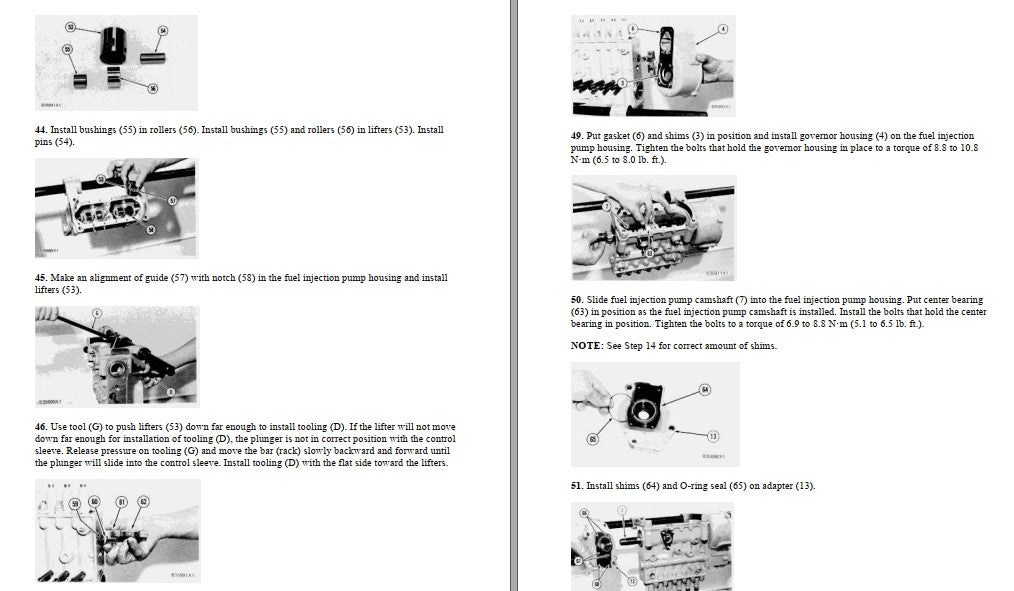

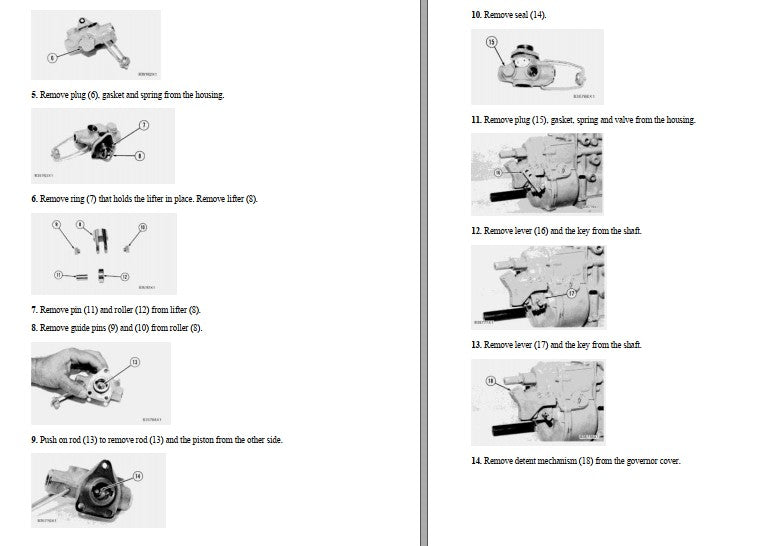

O manual cobre motor 3306 (virabrequim com instalação e verificação de folgas via plastigage, mancais principais, placas de encosto, especificações dos motores 3304 e 3306 Vehicular Engines), sistema de alimentação com bomba de injeção e governador (desmontagem completa de lifters, bushings, rollers, lever e mecanismo de detenção), embreagens de direção (instalação e desmontagem com ferramentas FT610, tambor, bandas de freio e torques de fixação), material rodante e eixo da roda motriz (sprocket shaft — versões standard e Low Ground Pressure), transmissão Direct Drive, sistema hidráulico D6D Special Application Tractor Hydraulics com bomba hidráulica 8J448 (testes em velocidade plena e meia velocidade), sistema elétrico com alternadores M1 Series de 35 Amp e HDB Series Heavy Duty Brushless (montagem completa com rotor, estator, retificador e terminais), acompanhados de fotos reais de oficina, vistas explodidas e diagramas cotados.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque dos parafusos das embreagens de direção: 200 ± 20 lb·ft (270 ± 25 N·m), com Anti-Seize Compound 5P3931

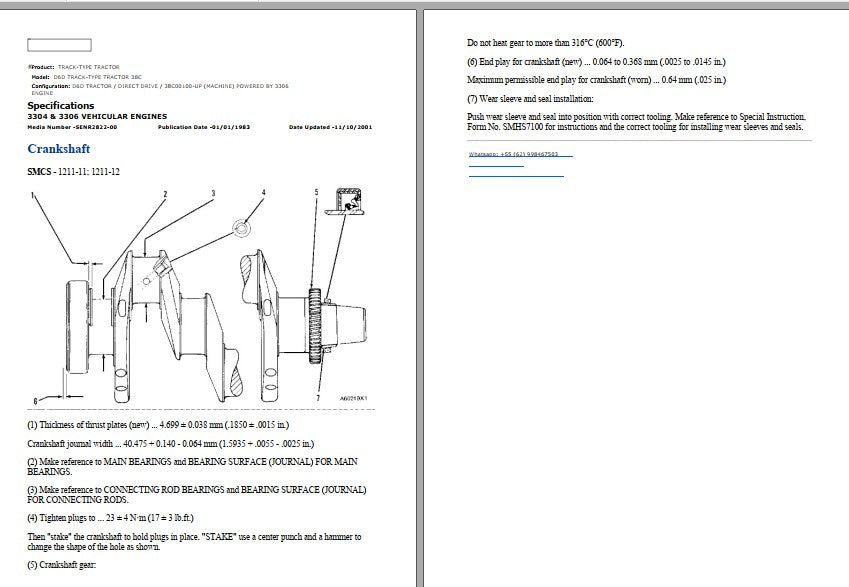

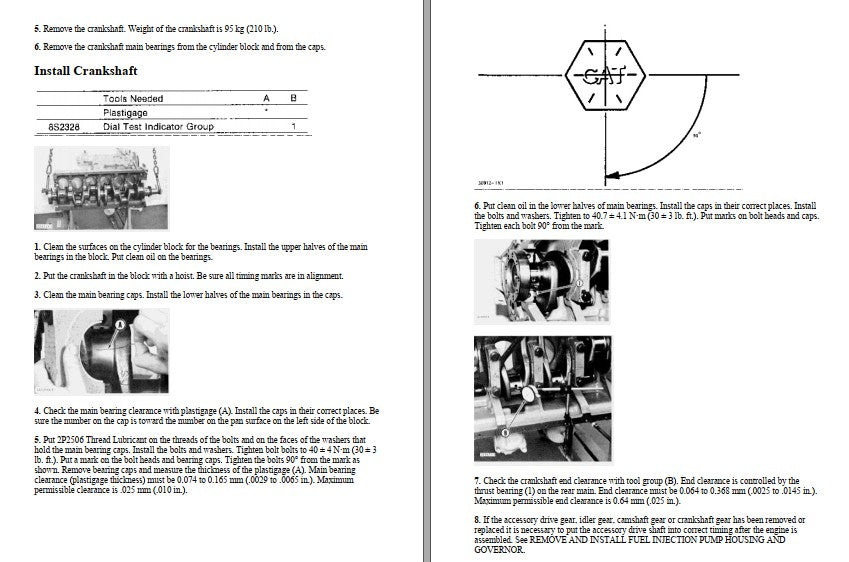

- Torque dos parafusos dos mancais principais do virabrequim: 40 ± 4 N·m (30 ± 3 lb·ft) + giro adicional de 90° após a marca
- Folga dos mancais principais (plastigage): 0,074 a 0,165 mm — máxima permitida 0,25 mm
- Folga axial do virabrequim: 0,064 a 0,368 mm — máxima permitida (desgaste) 0,64 mm

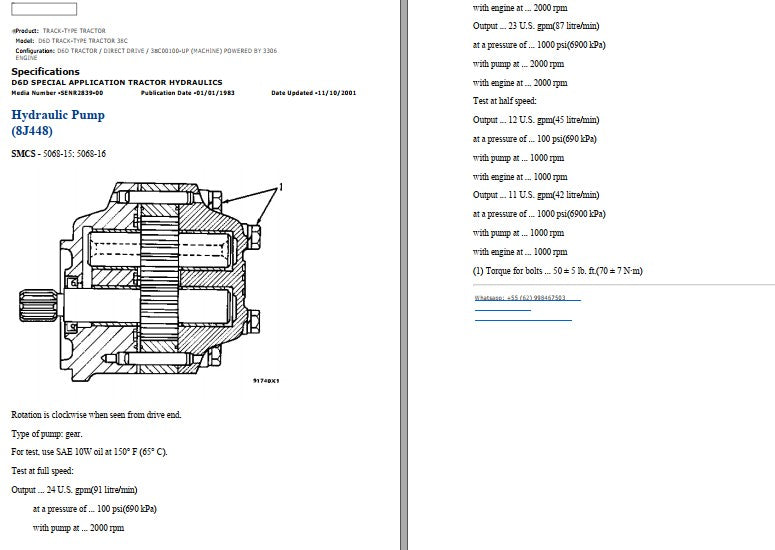

- Torque dos parafusos da bomba hidráulica 8J448: 70 ± 7 N·m (50 ± 5 lb·ft)
- Vazão da bomba hidráulica em teste de velocidade plena: 91 l/min a 2000 rpm e 690 kPa
- Torque do governor housing: 8,8 a 10,8 N·m (6,5 a 8,0 lb·ft)

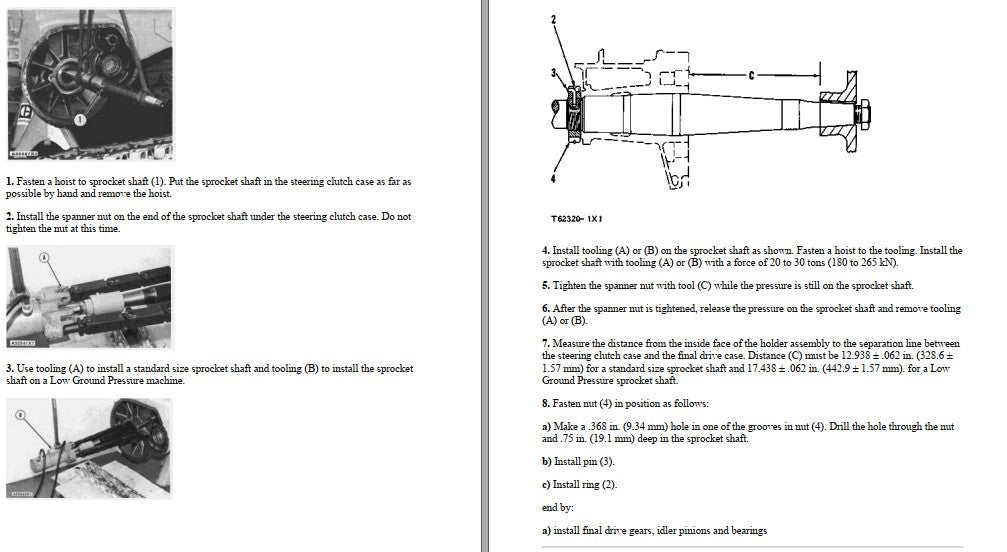

- Força para instalação do sprocket shaft: 180 a 265 kN (20 a 30 toneladas)
- Distância (C) do sprocket shaft: 328,6 ± 1,57 mm standard / 442,9 ± 1,57 mm Low Ground Pressure
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças D6D.
Perguntas Frequentes
Tem esquemas hidráulicos?
Sim, todos os sistemas têm diagramas detalhados que mostram o fluxo de sinais elétricos e óleo hidráulico, incluindo o circuito da bomba 8J448 e diagramas cotados do sistema.
Este manual cobre todas as séries do D6D?
Não. O D6D foi fabricado em mais de 20 séries distintas (01Y, 03X, 04X, 05X, 06X, 19B, 19X, 20X, 30X, 31X, 32X, 33X, 36C, 37C, 38C, 5YB, 6HC, 74W, 75W, 7YK, 9FK) e cada série possui manual específico. As especificações apresentadas nesta descrição foram extraídas da série 38C00100-UP. Confirme seu serial antes da compra para garantir que o manual enviado corresponde exatamente à sua máquina.
Manual e catálogo são a mesma coisa?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
