Descrição

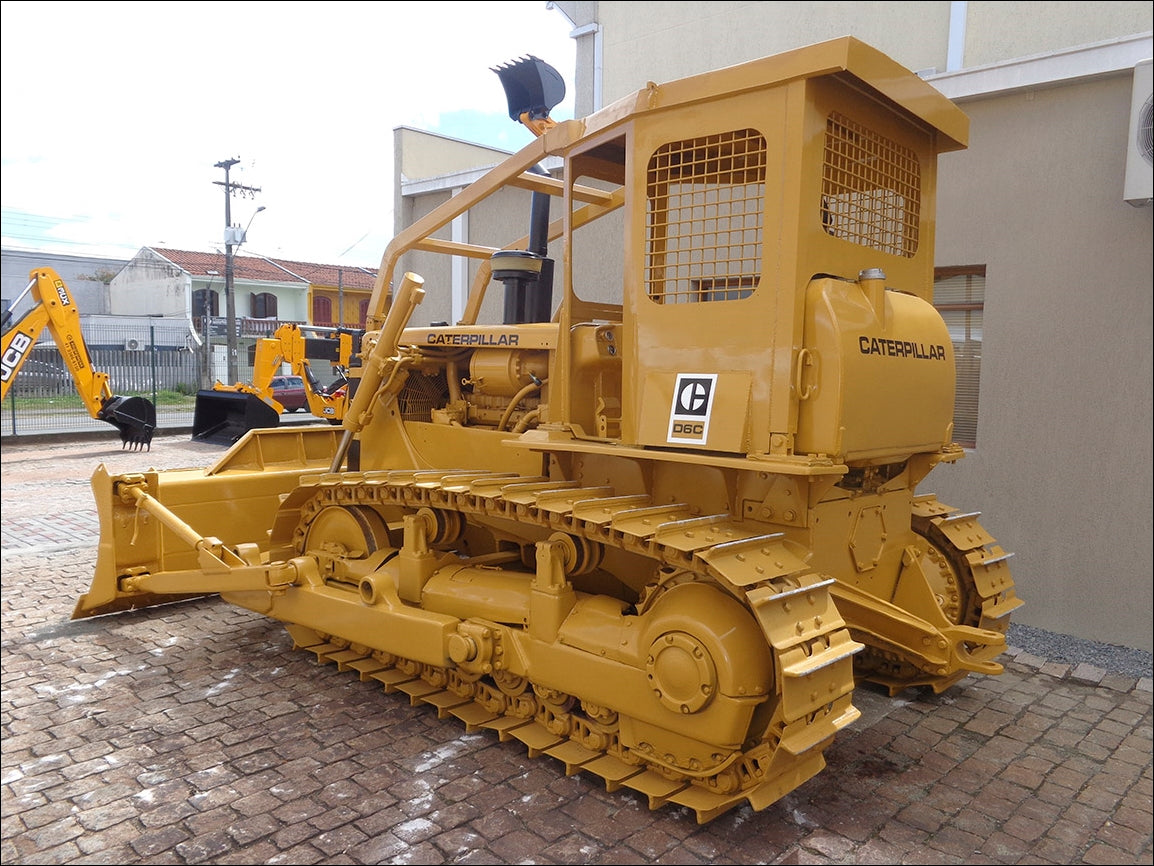

Manual de Serviço Caterpillar D6C — arquivo PDF pesquisável com 2.808 páginas em Inglês. Especificações técnicas, valores de torque e fluxogramas de diagnóstico para reparos assertivos.
Publicação original de 1981 com atualização em 2003, compilando seções técnicas das referências RENR7911-13 (Troubleshooting), REG01694-01 (Specifications - Power Train) e REG00841-02 (Disassembly and Assembly - D6C Tractor Engine). Importante: somente um manual não cobre todas as séries de fabricação do D6C — cada série possui seu próprio manual específico. As séries existentes são 10K0001-UP, 17R0001-UP, 23U0001-UP, 24U0001-UP, 26K0001-UP, 46J0001-UP, 47J0001-UP, 49W0001-UP, 69J0001-UP, 69U0001-UP, 90B0001-UP e 99J0001-UP. As informações técnicas e especificações contidas nesta descrição foram extraídas da série 10K0001-UP (configuração D6C TRACK-TYPE TRACTOR 10K). O conteúdo inclui diagrama da sequência numerada de aperto do cabeçote (26 parafusos em duas etapas), vistas explodidas do Control Group hidráulico e do Valve Group 8M6349 de controle de pressão da transmissão, fotos reais de cada etapa de montagem/desmontagem do motor e tabelas completas de ferramentas especiais Caterpillar (5S1330, 8S2263, FT960, 7S7113, entre outras). O formato PDF pesquisável permite localizar rapidamente qualquer procedimento por sistema ou palavra-chave.
Especificações do Manual
- Marca: Caterpillar
- Modelo: D6C
- Tipo: Trator de Esteira
- Páginas: 2.808
- Tamanho: 195 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Anos: Publication Date 1981 / Date Updated 2003
- Série coberta nesta descrição: 10K0001-UP (configuração D6C TRACK-TYPE TRACTOR 10K — 10K07953 a 11939)
- Séries do D6C (cada uma com manual específico): 10K, 17R, 23U, 24U, 26K, 46J, 47J, 49W, 69J, 69U, 90B, 99J
- Motor: D6C Tractor Engine
- Transmissão: Power Shift
- Referências internas identificadas: RENR7911-13, REG01694-01, REG00841-02
Procedimentos e Sistemas Cobertos
Troubleshooting: diagnóstico com códigos MID 122 – CID 0254 – FMI 12 (SMCS 7610-038), Product Link 1215/300, procedimentos de teste de chicotes (harness connectors), verificações com Cat ET, fluxogramas de resultado OK / NOT OK e ações corretivas.

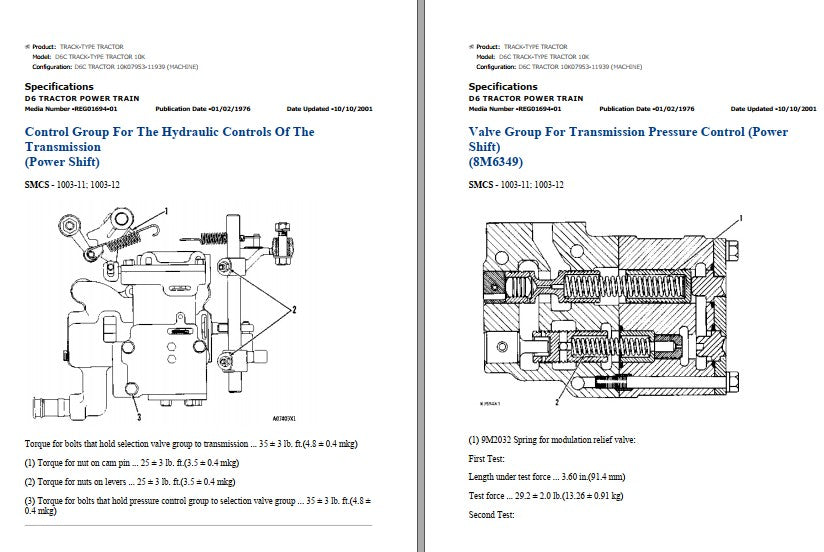

Specifications — D6 Tractor Power Train: Control Group For The Hydraulic Controls Of The Transmission (Power Shift), Valve Group For Transmission Pressure Control (Power Shift) 8M6349, especificações de torques, forças de molas e dimensões de ajuste.

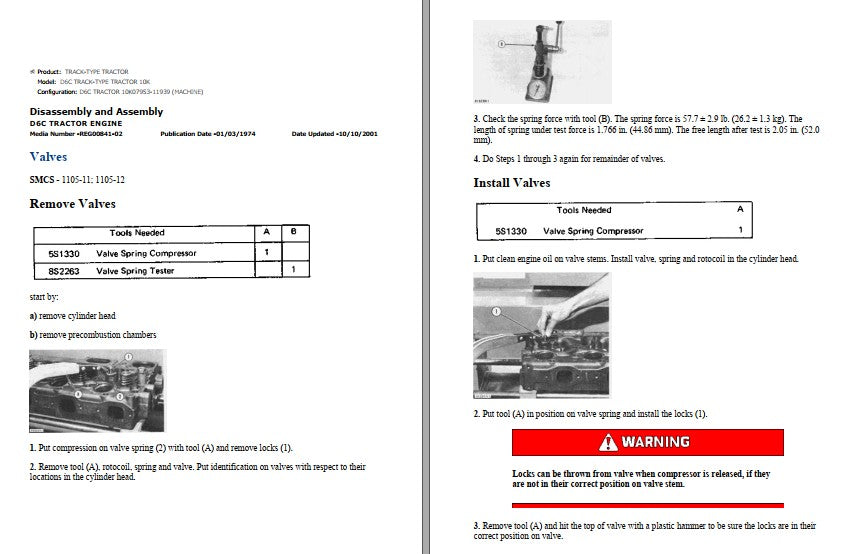

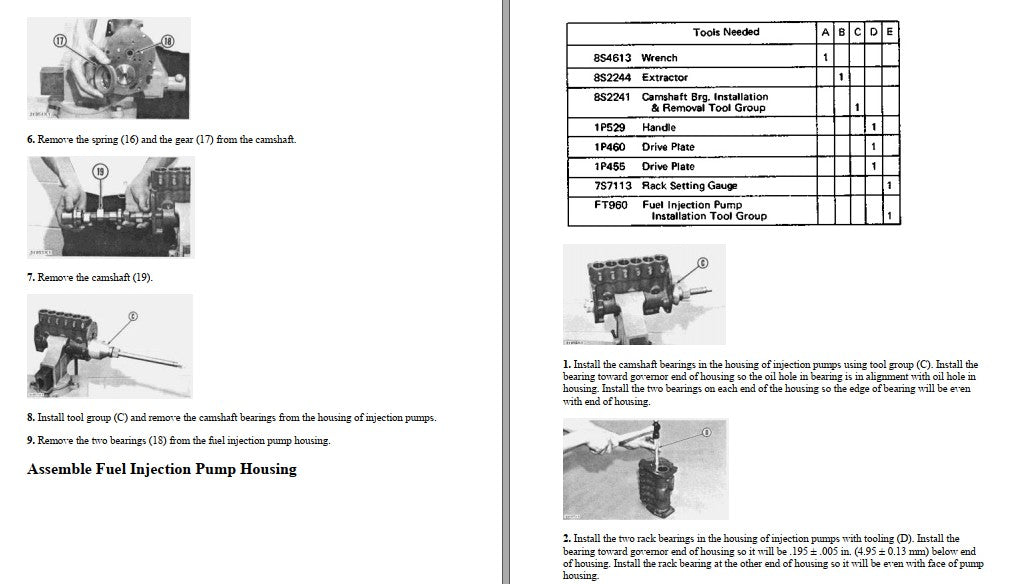

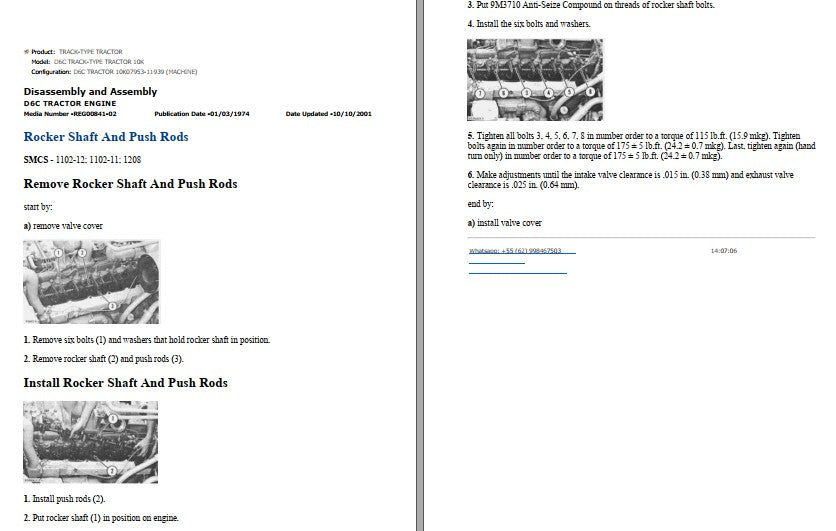

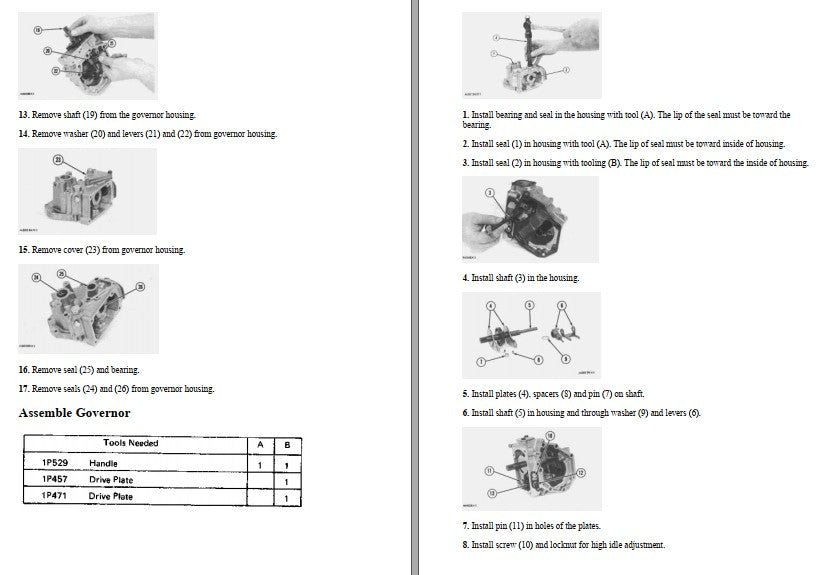

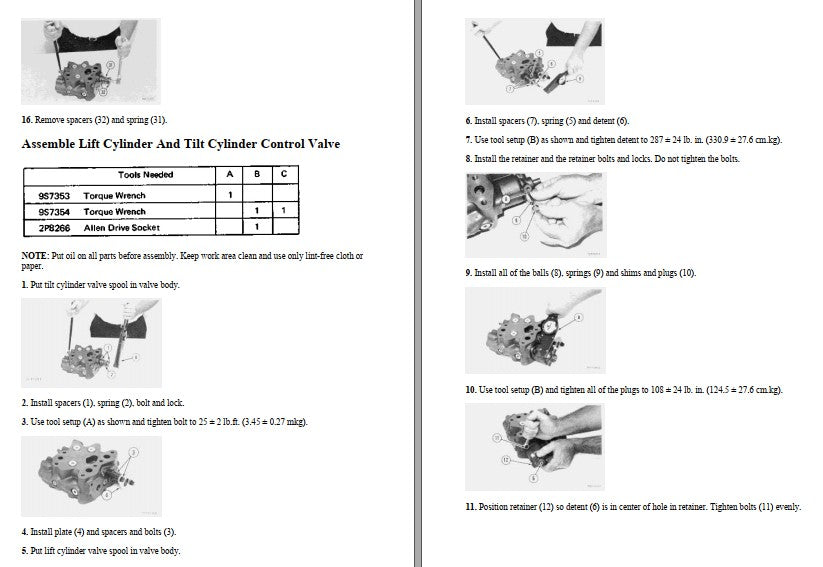

Disassembly and Assembly — D6C Tractor Engine: Remove Valves e Install Valves (com teste de força da mola), Rocker Shaft And Push Rods (remoção e instalação), instalação do cabeçote com sequência de aperto em duas etapas (number sequence + letter sequence) usando Anti-Seize Compound 9M3710, Assemble Fuel Injection Pump Housing (camshaft, bearings, rack setting), Assemble Governor (shaft, covers, springs, levers, ajustes de high idle), Assemble Lift Cylinder And Tilt Cylinder Control Valve (spool, detent, retainer, plugs).

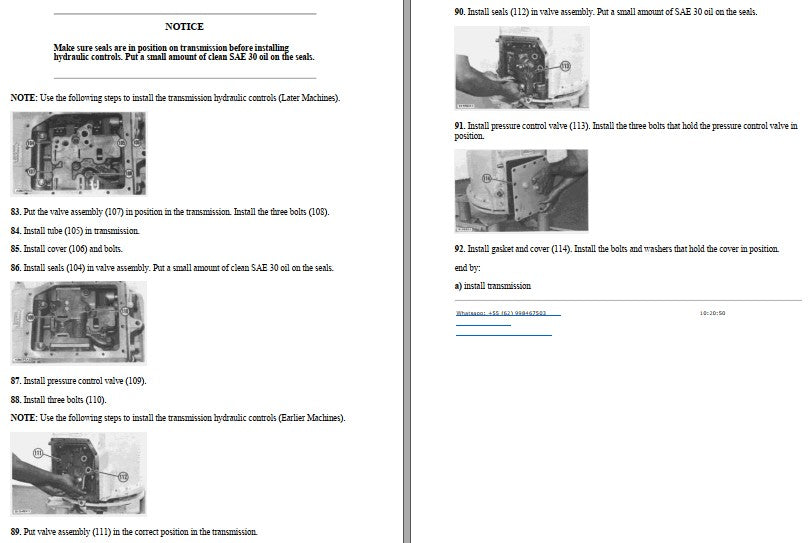

Power Train — Transmission Hydraulic Controls: instalação dos controles hidráulicos da transmissão para Later Machines e Earlier Machines, montagem do valve assembly, pressure control valve e cover com selos SAE 30.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque dos parafusos do cabeçote (number sequence): 115 lb.ft (15,9 mkg) → 175 ± 5 lb.ft (24,2 ± 0,7 mkg), inclusive aperto manual final
- Torque dos parafusos do cabeçote (letter sequence): 22 lb.ft (3,0 mkg) → 32 ± 5 lb.ft (4,4 ± 0,7 mkg)
- Folga de válvulas: admissão 0,015 in (0,38 mm) / escape 0,025 in (0,64 mm)
- Torque dos parafusos do grupo de válvula seletora da transmissão: 35 ± 3 lb.ft (4,8 ± 0,4 mkg)
- Força da mola de válvula verificada com ferramenta 8S2263: 57,7 ± 2,9 lb (26,2 ± 1,3 kg) com comprimento sob carga de 1,766 in (44,86 mm)
- Mola 9M2032 de alívio de modulação para o valve group 8M6349
- Torque do detent do controle de válvula do cilindro de elevação: 287 ± 24 lb.in (330,9 ± 27,6 cm.kg)
- Posição do rolamento de cremalheira (rack bearing) na bomba injetora: 0,195 ± 0,005 in (4,95 ± 0,13 mm) abaixo da extremidade do alojamento
- Código de diagnóstico MID 122 – CID 0254 – FMI 12 (SMCS 7610-038) com procedimento completo de teste
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças D6C.
Perguntas Frequentes
Tem esquemas hidráulicos?
Sim, todos os sistemas têm diagramas detalhados que mostram o fluxo de sinais elétricos e óleo hidráulico, incluindo o Control Group e o Valve Group 8M6349 da transmissão Power Shift.
O manual traz os torques do motor D6C?
Sim, inclui tabela completa de torques. Exemplo real do manual: aperto do cabeçote em number sequence de 115 lb.ft (15,9 mkg) seguido de 175 ± 5 lb.ft (24,2 ± 0,7 mkg), com folga de válvulas de 0,015 in (admissão) e 0,025 in (escape).
Manual e catálogo são a mesma coisa?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
