Descrição
Manual de Serviço Caterpillar D6D SR — arquivo PDF pesquisável com 2.685 páginas em Inglês. Especificações técnicas, valores de torque e fluxogramas de diagnóstico para reparos assertivos.
Documentação oficial Caterpillar para o Trator de Esteiras D6D SR em configuração Direct Drive, série 7XF00001-UP, equipado com motor 3306. Publicação original de 1983 com atualização em 2001, reúne referências técnicas como SENR2822-00 (bombas d'água dos motores 3304/3306) e SENR4130-01 (alternador M1 Series 35 Amp). Traz vistas explodidas de cada grupo — válvula de alívio do power shift, válvula de controle, virabrequim, bomba injetora, governador, alternador e bomba d'água — com procedimentos passo a passo, identificação de ferramentas especiais e todos os valores de torque e folga. PDF pesquisável de 204 MB, com códigos SMCS para navegação rápida.
Especificações do Manual
- Marca: Caterpillar
- Modelo: D6D SR
- Tipo: Trator de Esteiras
- Configuração: Direct Drive
- Motor: 3306
- Série: 7XF00001-UP
- Anos: Publicação 1983 / Atualizado 2001
- Referências: SENR2822-00, SENR4130-01
- Páginas: 2.685
- Tamanho: 204 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos

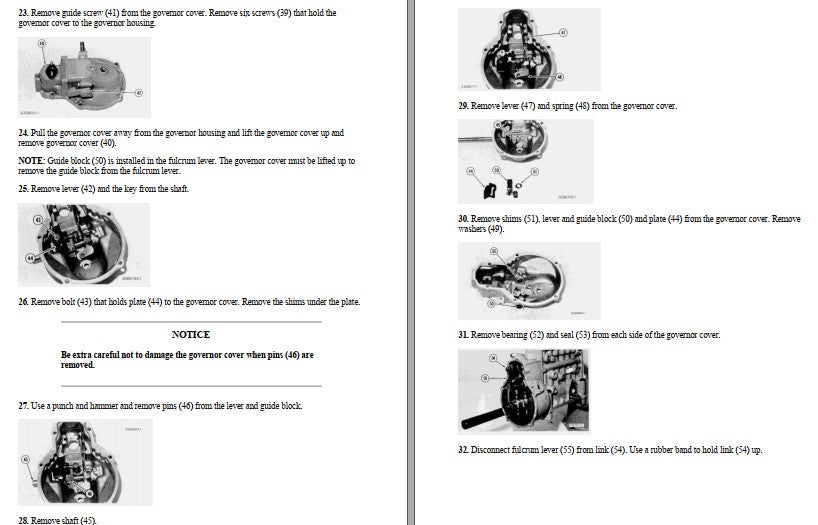

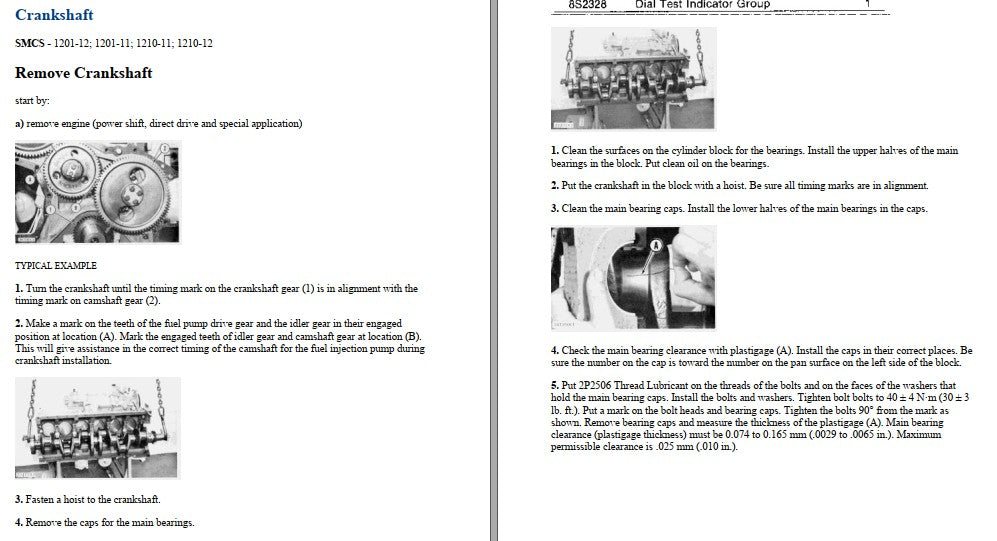

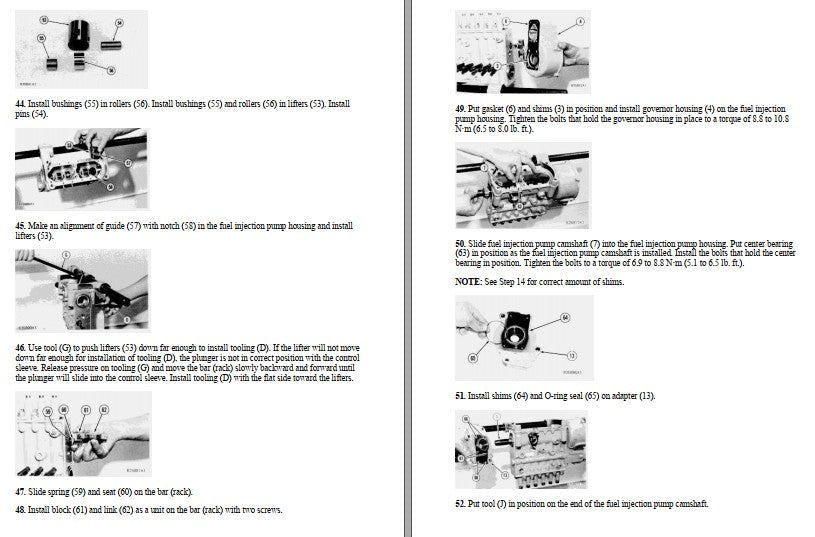

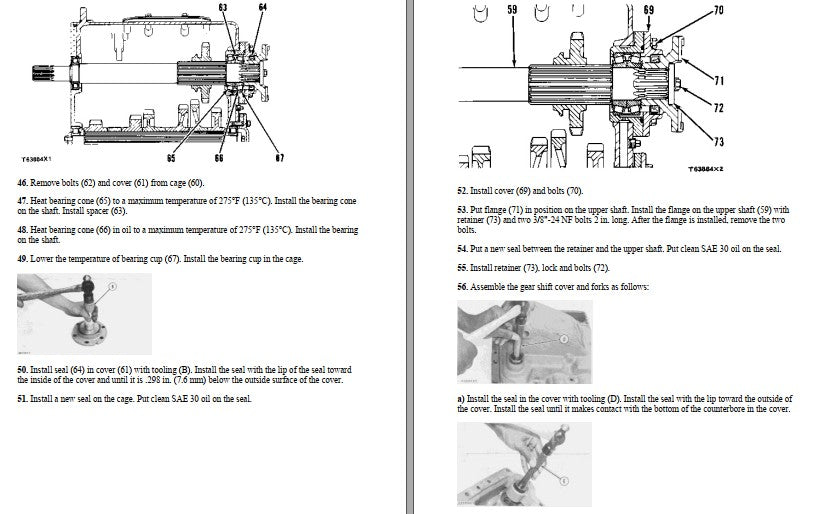

Motor 3306: Remove Crankshaft e Install Crankshaft (SMCS 1201-12, 1210-12) com ajuste de mancais principais por plastigage, Water Pump (SMCS 1355-11, 1355-12), bomba injetora de combustível, desmontagem e montagem do governador, sincronismo das engrenagens de comando.
Transmissão Direct Drive: desmontagem e montagem de rolamentos em cages, instalação de selos e flanges no upper shaft, montagem da gear shift cover and forks, ajustes de shims.

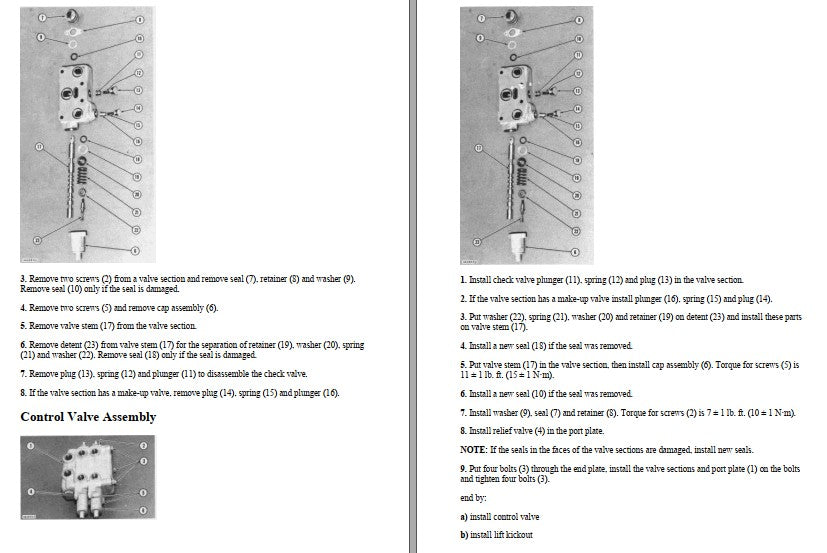

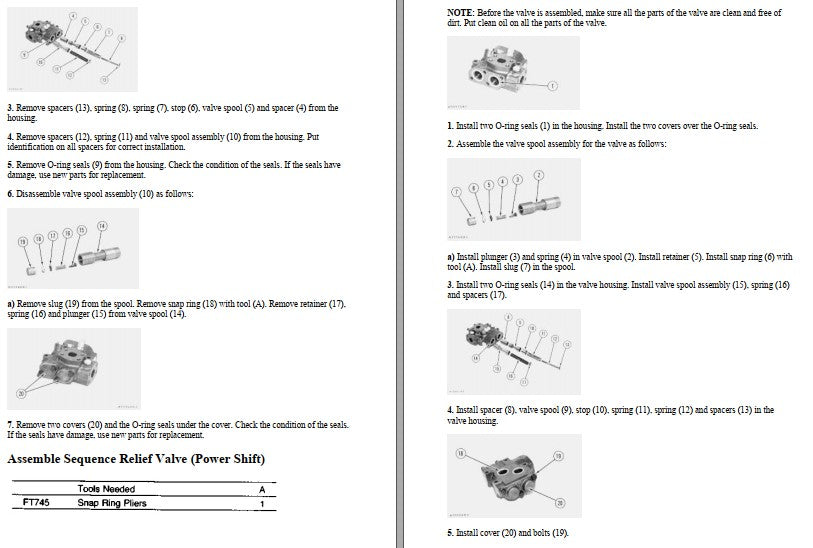

Sistema Hidráulico e Power Shift: Assemble Sequence Relief Valve (Power Shift), Control Valve Assembly com check valve e make-up valve, montagem das seções de válvula e port plate.

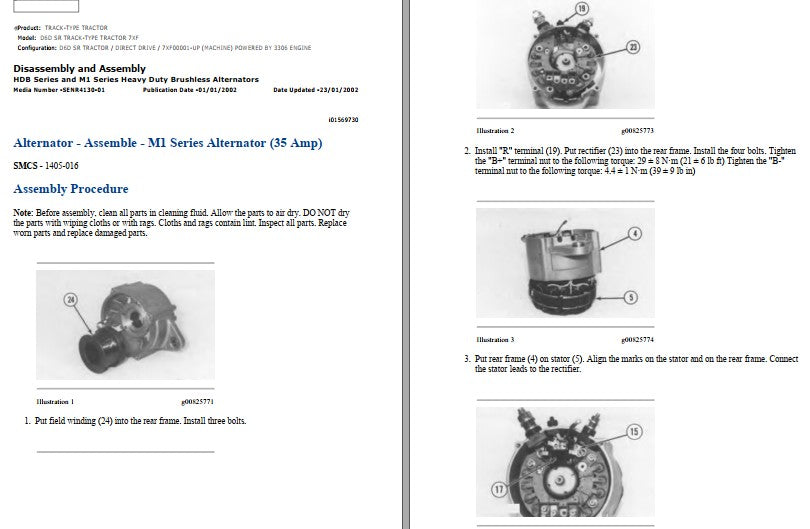

Sistema Elétrico: Alternator Assemble — M1 Series Alternator 35 Amp (SMCS 1405-016), instalação de field winding, rectifier, terminais "B+" e "B-", alinhamento de rear frame e stator.
Ferramentas especiais referenciadas: FT745 (Snap Ring Pliers), 8S2328 (Dial Test Indicator Group), 2P2506 (Thread Lubricant), 7N7843 (Installation Tool).
Destaques Técnicos
Exemplos de especificações presentes neste manual:

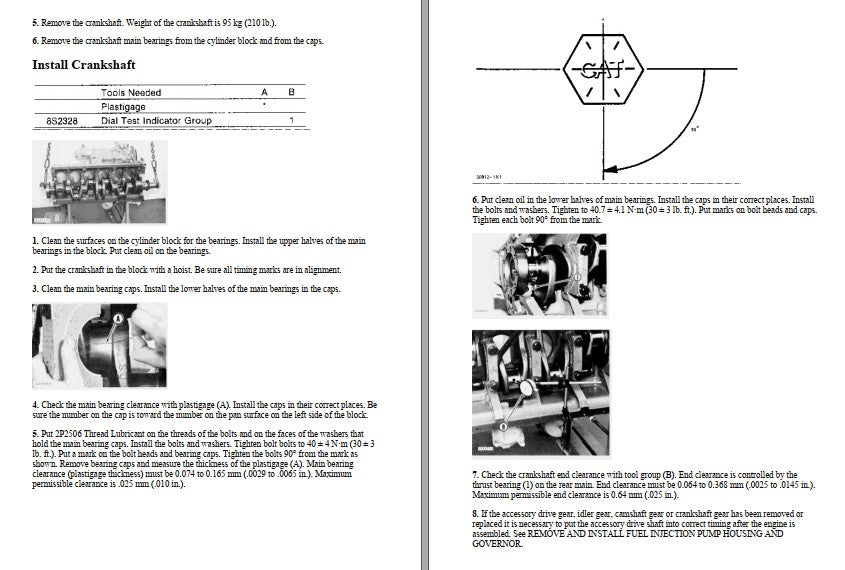

- Torque dos parafusos dos mancais principais: 40 ± 4 N·m (30 ± 3 lb.ft) + 90° da marca
- Folga dos mancais principais (plastigage): 0,074 a 0,165 mm (.0029 a .0065 in.); máxima permissível 0,25 mm (.010 in.)
- Folga axial do virabrequim: 0,064 a 0,368 mm (.0025 a .0145 in.); máxima 0,64 mm (.025 in.)
- Aquecimento máximo dos cones de rolamento: 275°F (135°C)

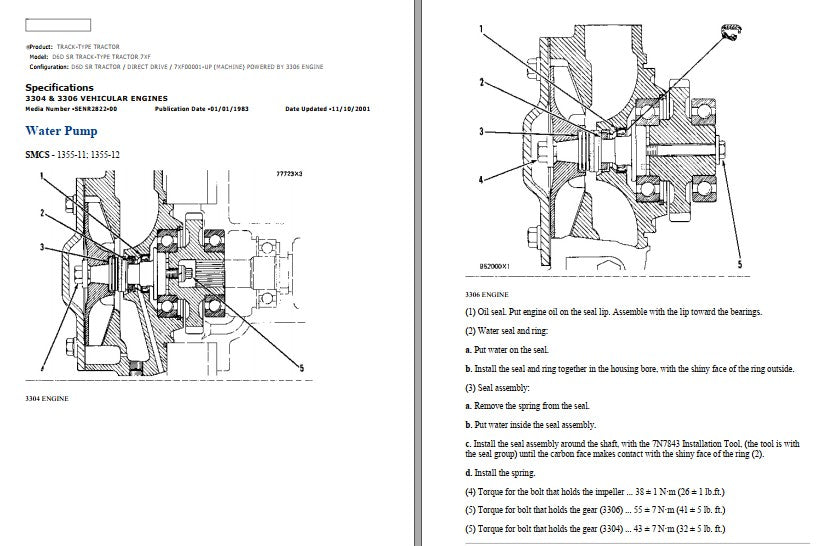

- Torque do parafuso do impelidor da bomba d'água: 38 ± 1 N·m (26 ± 1 lb.ft)
- Torque dos parafusos da engrenagem da bomba d'água (3306): 55 ± 7 N·m (41 ± 5 lb.ft)
- Torque do terminal "B+" do alternador M1: 29 ± 8 N·m (21 ± 6 lb.ft)
- Torque dos parafusos da carcaça do governador: 8,8 a 10,8 N·m (6,5 a 8,0 lb.ft)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças D6D SR.
Perguntas Frequentes
Tem esquemas hidráulicos?
Sim, todos os sistemas têm diagramas detalhados que mostram o fluxo de sinais elétricos e óleo hidráulico.
O manual traz os torques do motor 3306?
Sim, inclui tabelas completas de torque. Exemplos: mancais principais do virabrequim 40 ± 4 N·m + 90° da marca, parafuso do impelidor da bomba d'água 38 ± 1 N·m, terminal "B+" do alternador M1 29 ± 8 N·m.
Manual e catálogo são a mesma coisa?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
Acesse todos os manuais de serviço Caterpillar que temos disponíveis.
📱 WhatsApp: (62) 998467503
✉️ E-mail: contato@catalogoeservico.com.br
