Descrição
Manual de Serviço Trator de Esteiras Caterpillar D5B — PDF oficial com 3.779 páginas em Inglês. Procedimentos de desmontagem, montagem, ajustes e diagnóstico de falhas para todos os sistemas.
Referência oficial: SENR2226-00. Cobre o D5B TRACK-TYPE TRACTOR na configuração Direct Drive, série 5LD0001-UP, equipado com motor Caterpillar 3306. As informações técnicas e especificações contidas nesta descrição foram extraídas da série 5LD0001-UP. É importante destacar que somente um manual não cobre todas as séries simultaneamente — cada série (21Y, 22X, 23X, 24X, 25X, 26X, 43X, 44X, 45X, 46X, 47X, 48X, 49X, 5LD, 8HD e 8MB) possui seu manual específico e dedicado. O arquivo PDF pesquisável permite localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: D5B
- Tipo: Trator de Esteiras
- Páginas: 3.779
- Tamanho: 278 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: SENR2226-00
- Motor: Caterpillar 3306
- Série: 21Y0001-UP, 22X0001-UP, 23X0001-UP, 24X0001-UP, 25X0001-UP, 26X0001-UP, 43X0001-UP, 44X0001-UP, 45X0001-UP, 46X0001-UP, 47X0001-UP, 48X0001-UP, 49X0001-UP, 5LD0001-UP, 8HD0001-UP, 8MB0001-UP
Atenção: Vale ressaltar que cada série possui seu manual específico. Somente um manual não cobre todas as séries listadas acima — cada uma delas tem seu próprio manual de serviço dedicado. As informações técnicas e especificações contidas nesta descrição foram extraídas da série 5LD0001-UP.
Procedimentos e Sistemas Cobertos
Motor e Sistemas Auxiliares: Basic Engine, Air Inlet and Exhaust System, Cooling System, Engine Arrangement, Lubrication System.
Trem de Força, Direção e Rodagem: Power Train, Steering System, Undercarriage.
Estrutura, Cabine e Implementos: Frame and Body, Operator Station, Implements, Work Tools.
Sistemas e Suporte Técnico: Electrical and Starting System, Hydraulic System, Service Equipment and Supplies.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

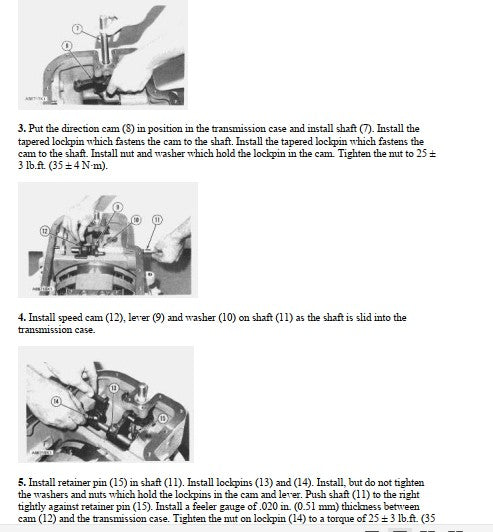

- Torque do lockpin da cam de direção (transmissão): 25 ± 3 lb.ft. (35 ± 4 N·m)

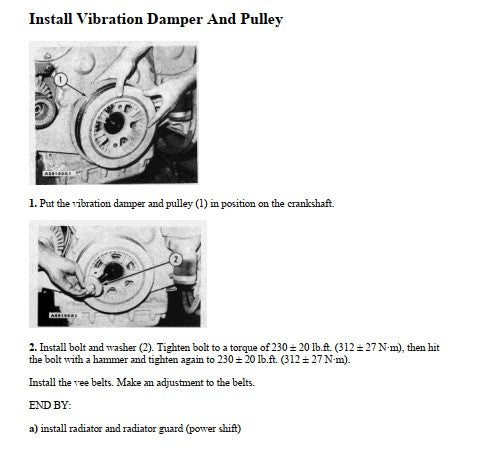

- Torque do parafuso do amortecedor de vibração (motor): 230 ± 20 lb.ft. (312 ± 27 N·m)

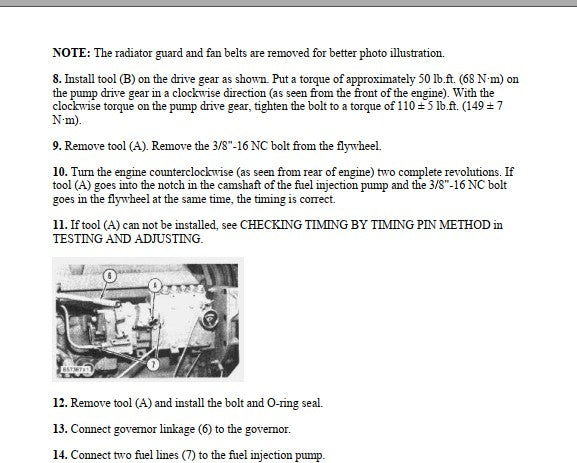

- Torque de aperto final da engrenagem de acionamento da bomba de injeção: 110 ± 5 lb.ft. (149 ± 7 N·m)

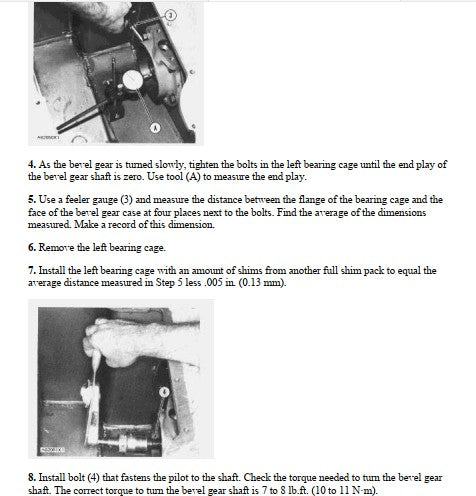

- Torque de giro do eixo do bevel gear (diferencial): 7 a 8 lb.ft. (10 a 11 N·m)
- Folga de ajuste do speed cam (câmbio): 0,020 in. (0,51 mm)

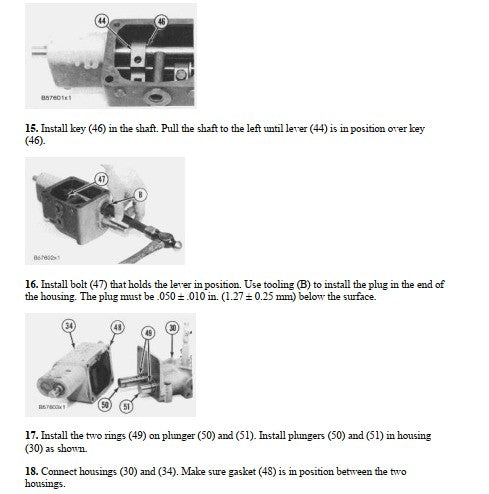

- Profundidade do plug no alojamento (controle hidráulico): 0,050 ± 0,010 in. (1,27 ± 0,25 mm)
- Correção de shim do bevel gear: distância média medida menos 0,005 in. (0,13 mm)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças D5B.
Perguntas Frequentes
O manual tem valores de torque?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
O manual inclui os torques do motor 3306?
Sim, inclui valores completos de torque do motor Caterpillar 3306. Exemplos: torque do amortecedor de vibração 230 ± 20 lb.ft. (312 ± 27 N·m) e torque de aperto final da engrenagem de acionamento da bomba de injeção 110 ± 5 lb.ft. (149 ± 7 N·m).
Este manual é completo?
Sim, o manual abrange todos os sistemas e procedimentos de serviço do modelo, conforme documentação oficial do fabricante.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Veja também outros manuais de serviço Caterpillar disponíveis em nosso catálogo.
📱 WhatsApp: (62) 998467503
✉️ E-mail: contato@catalogoeservico.com.br
