Descrição

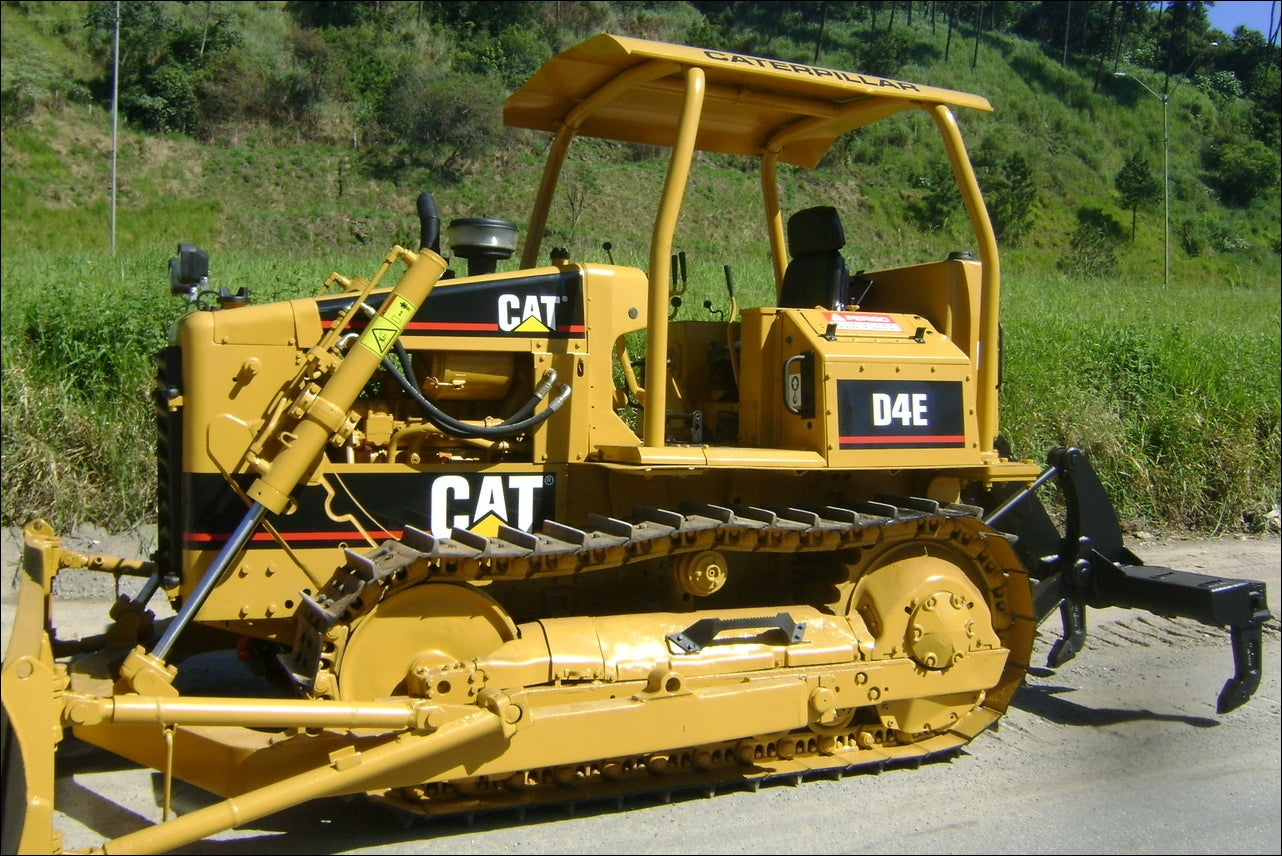

Manual de Serviço Trator de Esteiras Caterpillar D4E — referência técnica completa em PDF com 3.292 páginas em Inglês. Apresenta cada procedimento com instruções passo a passo, especificações e diagramas detalhados.

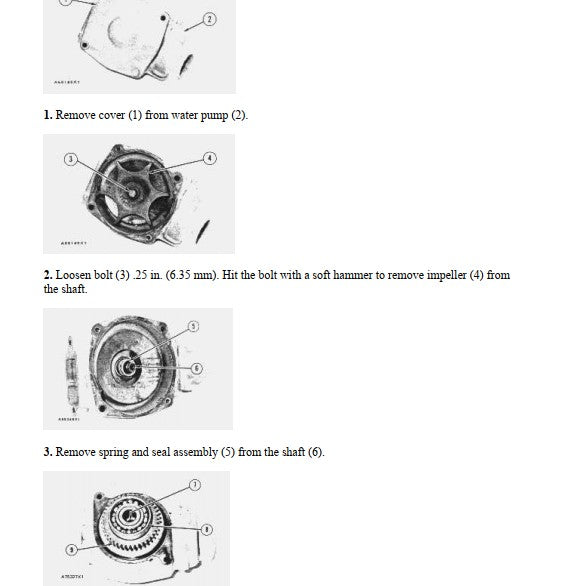

Cobre equipamentos das séries 27X0001-UP, 7PB0001-UP, 76W0001-UP, 31C0001-UP, 77W0001-UP e 34C0001-UP, equipados com motor 3304. Inclui procedimentos fotográficos passo a passo com componentes numerados para desmontagem e montagem de motor, sistema de combustível e injeção, trem de força e material rodante. Traz ainda vistas explodidas da válvula de controle de pressão e diagrama de fluxo completo do sistema de combustível — do tanque ao governador. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: D4E
- Tipo: Trator de Esteiras
- Páginas: 3.292
- Tamanho: 234 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Série: 27X0001-UP, 7PB0001-UP, 76W0001-UP, 31C0001-UP, 77W0001-UP, 34C0001-UP
- Motor: 3304
Procedimentos e Sistemas Cobertos

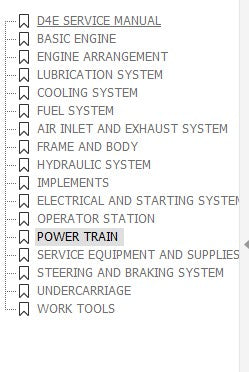

Motor: Basic Engine, Engine Arrangement, Lubrication System, Cooling System, Fuel System, Air Inlet and Exhaust System.
Estrutura e Implementos: Frame and Body, Implements, Operator Station, Work Tools.
Trem de Força e Rodagem: Power Train, Steering and Braking System, Undercarriage.
Sistema Hidráulico e Elétrico: Hydraulic System, Electrical and Starting System, Service Equipment and Supplies.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

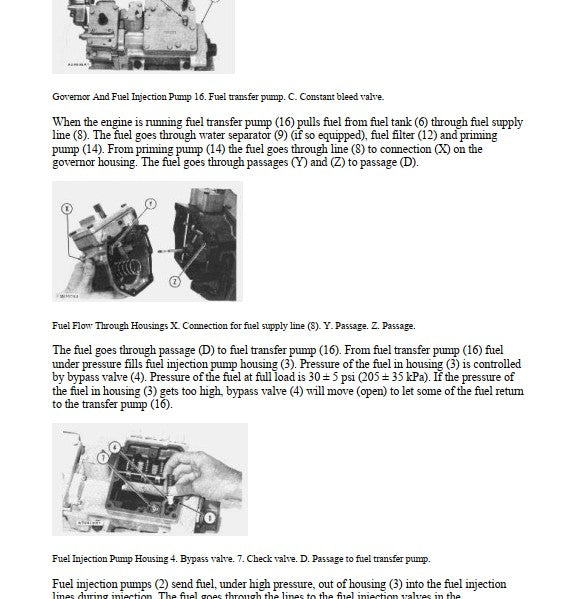

- Pressão do combustível no alojamento da bomba de injeção: 30 ± 5 psi (205 ± 35 kPa)

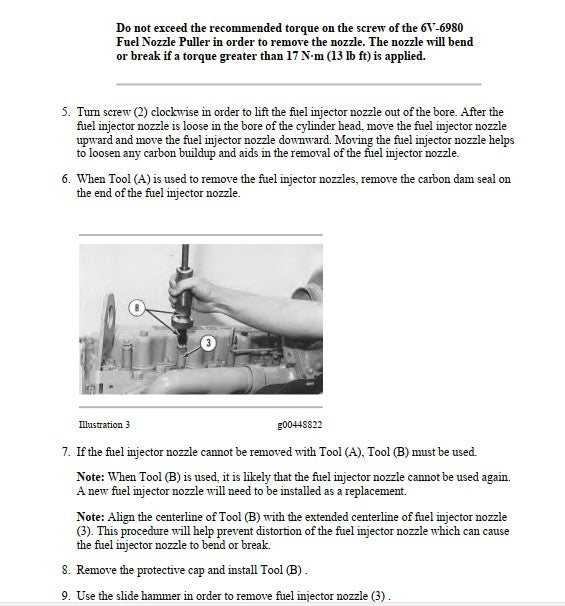

- Torque máximo permitido no bico injetor com ferramenta 6V-6980: 17 N·m (13 lb ft)

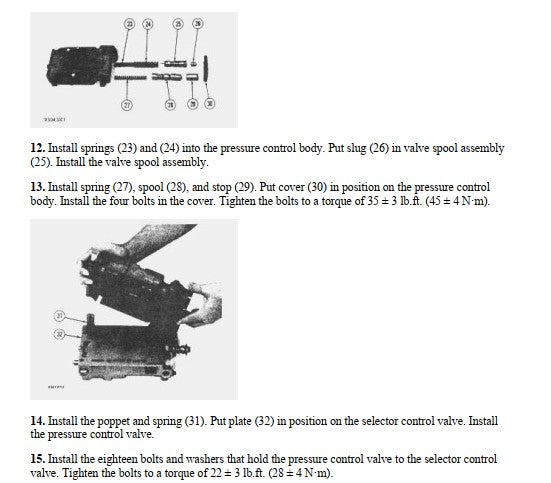

- Torque dos parafusos da tampa da válvula de controle de pressão: 35 ± 3 lb.ft. (45 ± 4 N·m)
- Torque dos parafusos do seletor de controle: 22 ± 3 lb.ft. (28 ± 4 N·m)

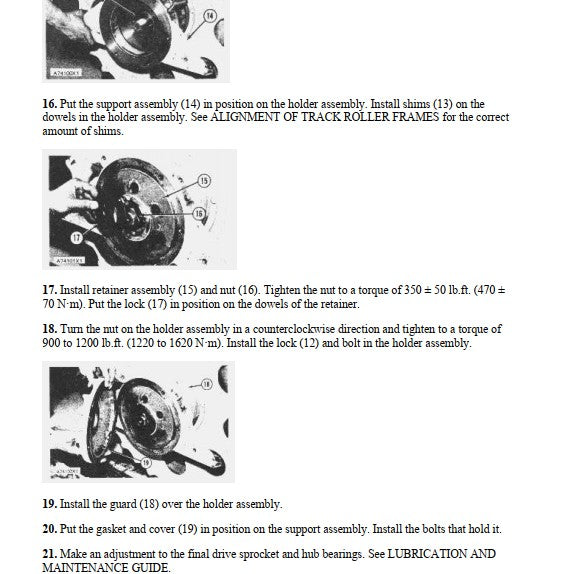

- Torque da porca do retentor — trem de força: 350 ± 50 lb.ft. (470 ± 70 N·m)
- Torque da porca do suporte — trem de força: 900 a 1.200 lb.ft. (1.220 a 1.620 N·m)

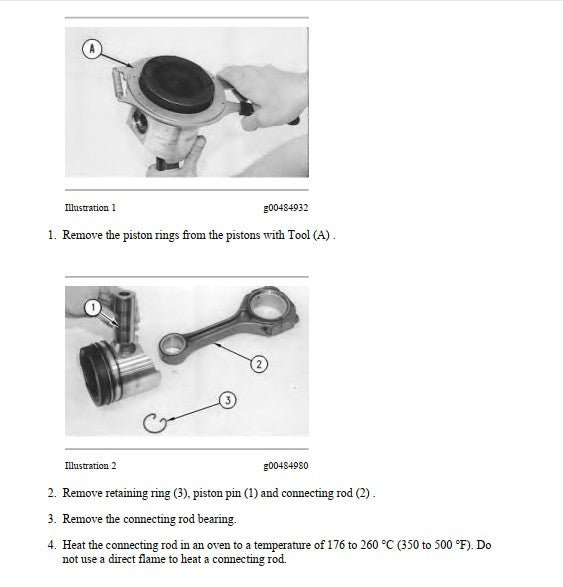

- Temperatura de aquecimento da biela em forno: 176 a 260°C (350 a 500°F)

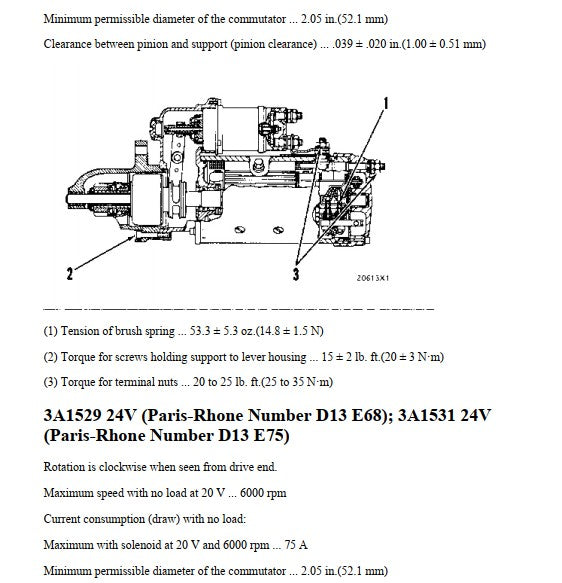

- Diâmetro mínimo do comutador do motor de partida: 2,05 in. (52,1 mm)
Para Quem é Este Manual
Ideal para concessionárias, oficinas multimarcas, construtoras e locadoras de equipamentos que precisam de documentação técnica oficial para padronizar reparos.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças D4E.
