Descrição
Manual de Serviço Trator de Esteira Caterpillar D5 — PDF oficial com 4.046 páginas em Inglês. Procedimentos de desmontagem, montagem, ajustes e diagnóstico de falhas para todos os sistemas.
Documentação técnica do Trator de Esteira Caterpillar D5 equipado com motor C7.1 (a seção de Troubleshooting cobre também motor C4.4), publicada originalmente em 2015 e com atualização em 2020. Observação importante sobre a cobertura por série: um único manual não cobre todas as séries do D5 — cada série possui seu próprio manual específico. Entre as séries existentes para este modelo estão Z2K00001-UP, 06R0001-UP, 12R0001-UP, 62J0001-UP, 63J0001-UP, 67J0001-UP, 93J0001-UP, 94J0001-UP, 95J0001-UP e 96J0001-UP. As informações técnicas e especificações contidas nesta descrição foram extraídas da série 38C0001-UP. O conteúdo inclui tabelas de torque, vistas explodidas com callouts numerados, fotos de procedimentos passo a passo e fluxogramas de diagnóstico (Troubleshooting Test Steps) organizados em Values e Results. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: D5
- Tipo: Trator de Esteira
- Motor: C7.1 (troubleshooting cobre C4.4 e C7.1)
- Páginas: 4.046
- Tamanho: 166.1 MB
- Idioma: Inglês
- Publicação: 2015 (atualização em 2020)
- Séries existentes para o modelo: Z2K00001-UP, 06R0001-UP, 12R0001-UP, 62J0001-UP, 63J0001-UP, 67J0001-UP, 93J0001-UP, 94J0001-UP, 95J0001-UP, 96J0001-UP — atenção: cada série possui manual específico; as especificações desta descrição foram extraídas da série 38C0001-UP
- Referências de mídia identificadas: UENR3386-30, UENR0629-41, M0110097-00
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos

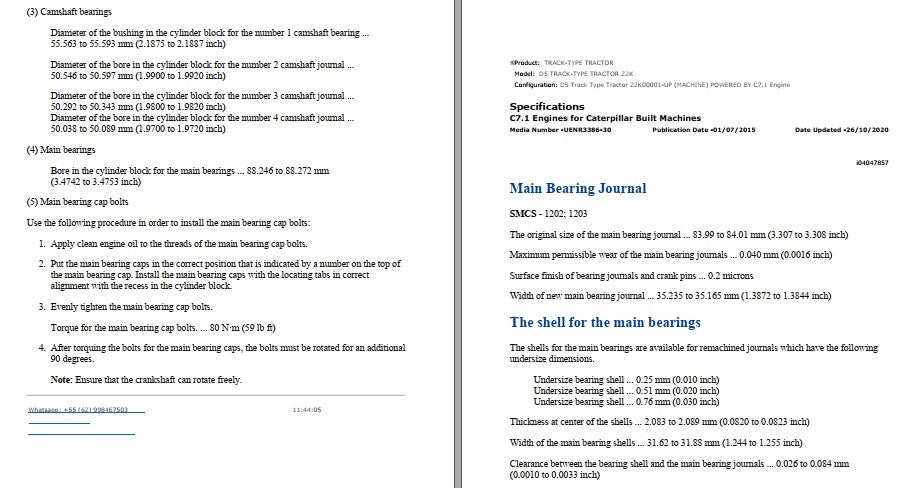

Motor C7.1 — Specifications: Main Bearing Journal, The shell for the main bearings, Camshaft bearings, Main bearings, Main bearing cap bolts, com dimensões originais, desgaste máximo permissível, acabamento superficial, largura dos mancais e bronzinas undersize.

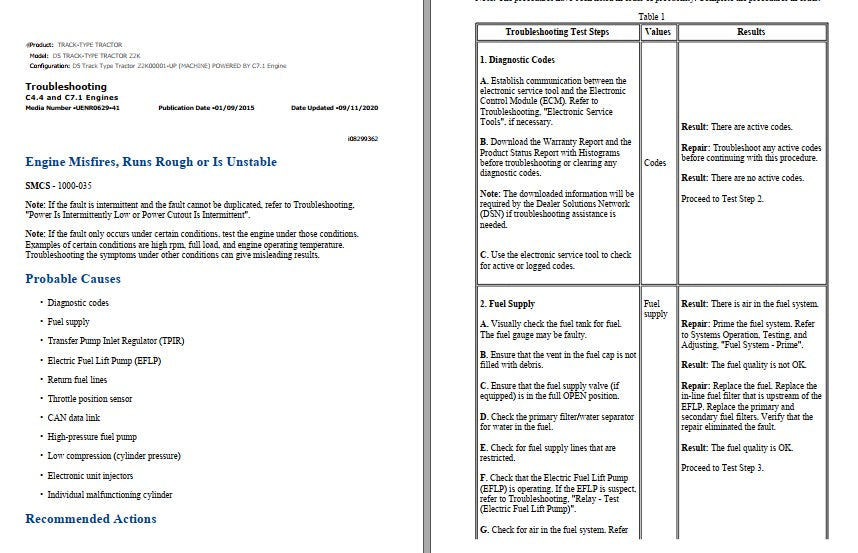

Motor (C4.4 e C7.1) — Troubleshooting: Engine Misfires, Runs Rough or Is Unstable, com Probable Causes (Diagnostic codes, Fuel supply, Transfer Pump Inlet Regulator, Electric Fuel Lift Pump, Return fuel lines, Throttle position sensor, CAN data link, High-pressure fuel pump, Low compression, Electronic unit injectors, Individual malfunctioning cylinder), Recommended Actions e Troubleshooting Test Steps passo a passo.

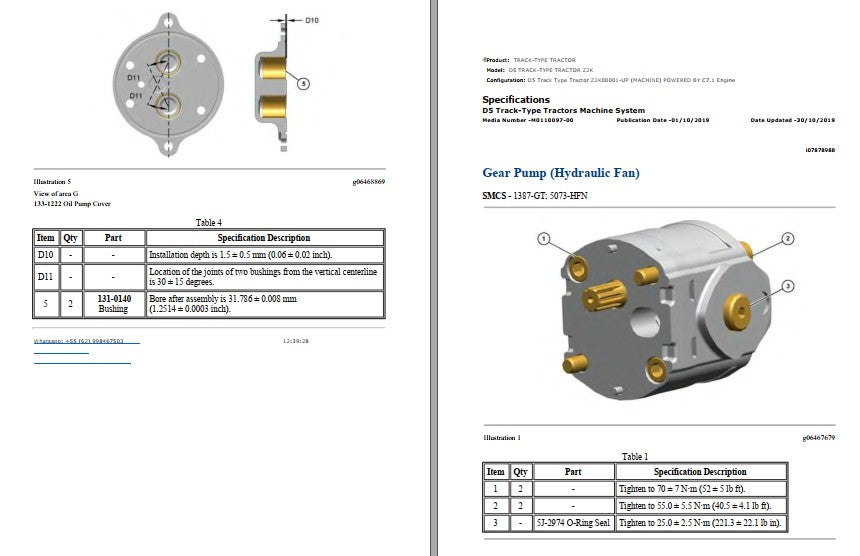

Sistema Hidráulico: Gear Pump (Hydraulic Fan), Oil Pump Cover, instalação de bushings com profundidade e posicionamento especificados.

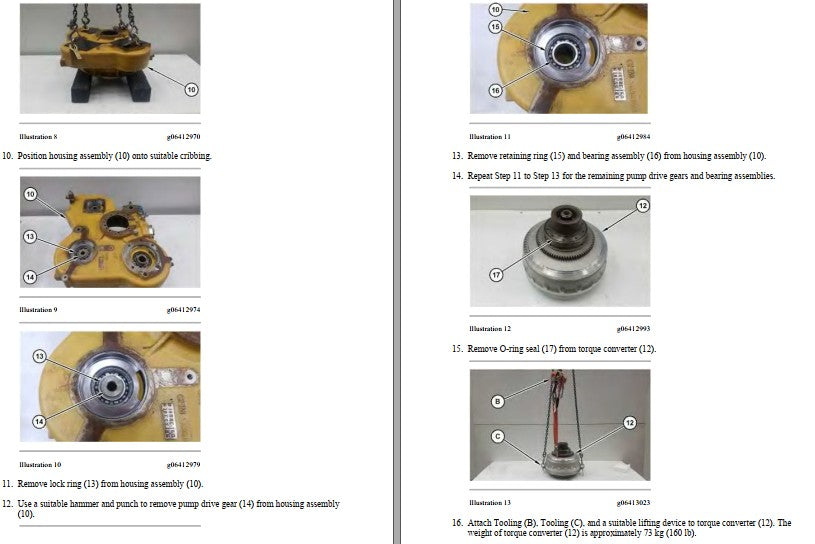

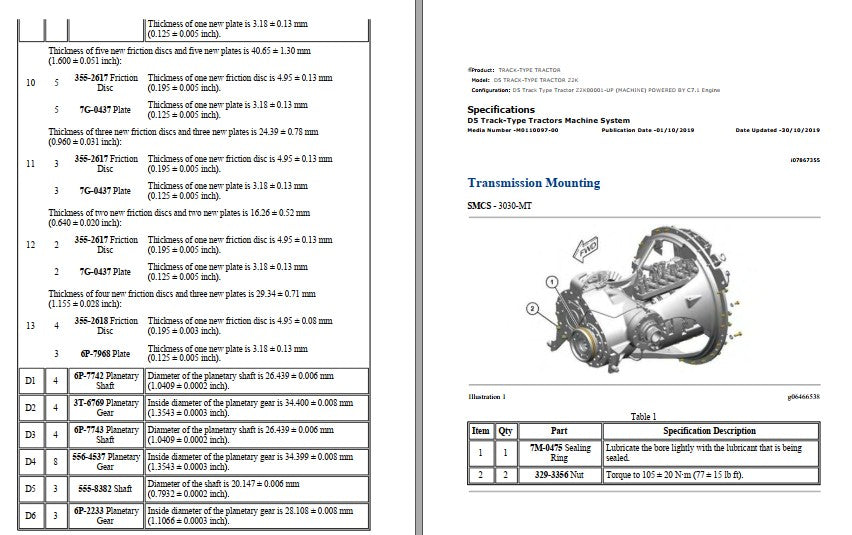

Transmissão e Conversor de Torque: Transmission Mounting, housing assembly, pump drive gears, bearing assemblies, torque converter, yoke e retainer, speed sensor assembly, solenoid valve assembly, relief valve assembly, planetary shafts e planetary gears, friction discs e plates.
Destaques Técnicos
Exemplos de especificações presentes neste manual (extraídas diretamente do documento):
- Torque dos parafusos do mancal principal (main bearing cap bolts): 80 N·m (59 lb ft), seguido de rotação adicional de 90°
- Diâmetro original do munhão do mancal principal: 83,99 a 84,01 mm (3,307 a 3,308 inch)
- Desgaste máximo permissível dos munhões: 0,040 mm (0,0016 inch)
- Folga entre bronzina e munhão do mancal principal: 0,026 a 0,084 mm (0,0010 a 0,0033 inch)
- Bronzinas undersize disponíveis: 0,25 mm / 0,51 mm / 0,76 mm
- Bore do bloco para mancais principais: 88,246 a 88,272 mm (3,4742 a 3,4753 inch)
- Torque da Gear Pump (Hydraulic Fan): 70 ± 7 N·m (52 ± 5 lb ft)
- Torque do speed sensor assembly no conversor: 37 ± 4 N·m (27 ± 3 lb ft)
- Torque do parafuso do yoke: 105 ± 15 N·m (77 ± 11 lb ft)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças D5.
Perguntas Frequentes
O manual traz os torques do motor C7.1 e da transmissão?

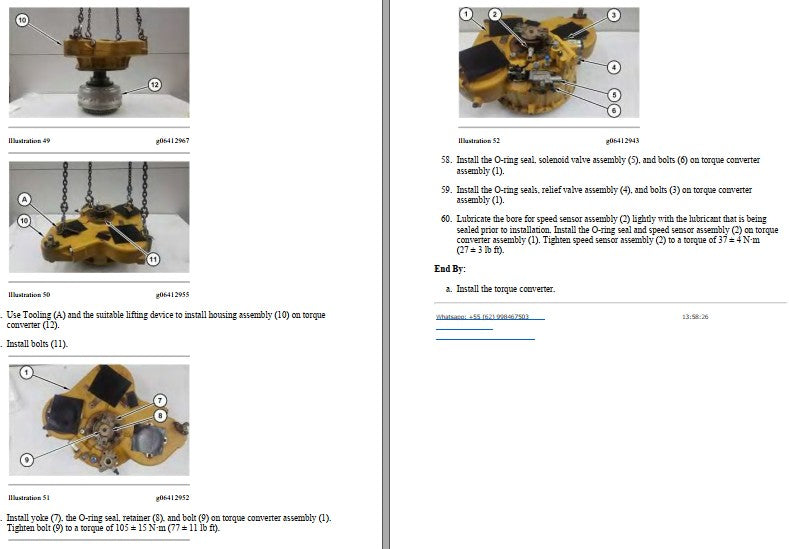

Sim, inclui tabelas completas de torque. Exemplos reais do manual: parafusos do mancal principal a 80 N·m (59 lb ft) + 90° de rotação adicional; Gear Pump (Hydraulic Fan) a 70 ± 7 N·m; speed sensor assembly a 37 ± 4 N·m; yoke bolt a 105 ± 15 N·m.
Inclui diagramas elétricos?
Sim, o manual inclui esquemas elétricos e hidráulicos detalhados que facilitam diagnóstico e identificação de componentes.
Este manual é completo?
Sim, o manual abrange todos os sistemas e procedimentos de serviço do modelo, conforme documentação oficial do fabricante. Lembrando que cada série do D5 possui um manual específico — as especificações desta descrição foram extraídas da série 38C0001-UP.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Veja também outros manuais de serviço Caterpillar disponíveis em nosso catálogo.
📱 WhatsApp: (62) 998467503
✉️ E-mail: contato@catalogoeservico.com.br
