Descrição
Manual de Serviço Caterpillar 545D — publicação técnica em formato PDF com 4119 páginas em inglês. Procedimentos de reparo e diagramas dos sistemas cobertos. Material indispensável para mecânicos de equipamentos florestais que precisam executar reparos com precisão de fábrica.
Referência oficial: UENR3387-16 (C7.1 Engines for Caterpillar Built Machines, publicação 01/07/2015, atualização 26/09/2017, Caterpillar) e demais módulos da família. Aplicável ao 545D Wheel Skidder série 4L500001-UP, equipado com motor C7.1. Apresenta procedimentos de desmontagem e montagem passo a passo, valores de torque verificados, fluxogramas de diagnóstico, lista de Diagnostic Trouble Codes (DTCs) e diagramas elétricos/hidráulicos.
Como o Manual Caterpillar 545D Agiliza Seu Trabalho
- ✅ Encontre qualquer procedimento do 545D em segundos
- ✅ 4119 páginas indexadas por sistema
- ✅ DTCs do governo eletrônico do C7.1 listados e explicados
- ✅ Busca textual rápida por torque, pressão ou código de falha
- ✅ Funciona offline depois do download
- ✅ Acesso vitalício para consulta sempre que precisar
- ✅ Reentrega gratuita em caso de perda do arquivo
Especificações do Manual de Serviço Caterpillar 545D
- Marca: Caterpillar
- Modelo: 545D

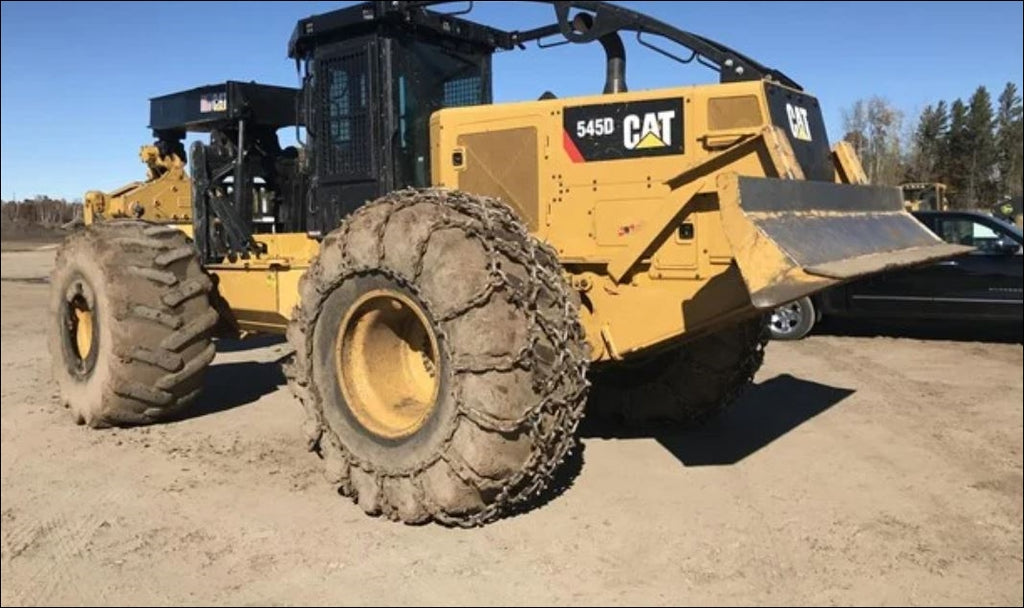

- Tipo: Wheel Skidder (Trator Florestal de Rodas)
- Páginas: 4119
- Tamanho: 186 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: UENR3387-16 (Engine C7.1) e módulos relacionados
- Edição: Julho/2015 (atualização 26/09/2017)
- Origem: Caterpillar
- Série (Máquina): 4L500001-UP
- Motor: C7.1
Componentes do Caterpillar 545D Documentados no Manual
O manual de serviço Caterpillar 545D mapeia os principais sistemas do skidder em capítulos com procedimentos verificados:
Motor C7.1 (Tier 4 — governo eletrônico): bloco e cabeçote, virabrequim, biela e pistão, sistema de injeção common rail, governo eletrônico ECM, turbocompressor, sistema de pós-tratamento (DPF/SCR conforme aplicável).
Diagnostic Trouble Codes (DTCs): lista completa de códigos de falha associados aos solenoides, sensores e atuadores do C7.1.
Power Train: transmissão Powershift, conversor de torque, eixo cardan, controles de transmissão.
Eixos dianteiro, centro e traseiro: diferencial, planetárias, ajustes.
Sistema hidráulico: bomba principal de pistão, válvulas de controle, cilindros, lines, tanque, sistema de pilotagem com pilot accumulator.
Implementos florestais — Winch e Grapple: guincho, grapple, arch, fairlead, drive de winch.
Sistema elétrico e cabine: alternador, motor de partida, harness, esquemas elétricos, ECM e CAN bus.
Destaques Técnicos do Manual Caterpillar 545D
Alguns valores presentes no manual:
- Torques de altíssimo apertamento: Tooling C 3600 ± 400 N·m (2650 ± 300 lb ft); Tooling F 2100 ± 250 N·m (1549 ± 184 lb ft); torque secundário 600 ± 130 N·m (445 ± 95 lb ft); pilot accumulator 130 ± 20 N·m (96 ± 15 lb ft); torque de plug 12 N·m (105 lb in)
- Pressões hidráulicas: pressure no pilot accumulator e pilot oil system 4000 kPa; pump supply pressure 2000 ± 150 kPa (290 ± 20 psi); cut-off em work port pressure 21000 ± 350 kPa (3050 ± 50 psi); pump pressure mantida 2000 ± 100 kPa (290 ± 15 psi) acima do signal; main system pressure 3600 kPa (520 psi)
- Capacidade do vessel (pilot accumulator): 0,75 L (45,77 in³)
- Diagnóstico eletrônico: manual inclui lista de Diagnostic Trouble Codes (DTCs) associados ao governo eletrônico do C7.1, com procedimentos de troubleshooting
Profissionais que Usam o Manual de Serviço Caterpillar 545D
O manual de serviço Caterpillar 545D é destinado a profissionais de manutenção, técnicos de governo eletrônico C7.1, oficinas autorizadas Caterpillar e operações florestais que mantêm o 545D em uso intenso.
Manual de Serviço vs Catálogo de Peças Caterpillar 545D
Este manual de serviço Caterpillar 545D é ideal para executar reparos — contém procedimentos passo a passo, valores de torque, pressões, DTCs e diagnóstico de falhas. Para identificar e comprar peças, consulte o Catálogo de Peças Caterpillar 545D.
Perguntas e Respostas — Manual Caterpillar 545D
O manual de serviço Caterpillar 545D inclui códigos de falha?
Sim, o manual de serviço Caterpillar 545D inclui uma lista de Diagnostic Trouble Codes (DTCs) associados aos solenoides, sensores e demais componentes eletrônicos do motor C7.1, com procedimentos de troubleshooting.
Funciona para o meu 545D específico?
O manual cobre os modelos e variantes listados nas especificações acima. Para confirmar compatibilidade exata com seu ano ou versão, consulte a aba de especificações ou nos chame antes da compra.
Em que dispositivos posso abrir o arquivo?
O arquivo abre em qualquer leitor de PDF padrão — Adobe Reader, navegadores, leitores de tablet e celular. Não há restrição de plataforma.
Por Que Comprar Conosco — Manual Caterpillar 545D
Investimento único no manual de serviço Caterpillar 545D inclui:
- ♾️ Acesso vitalício — sem renovações ou taxas
- 🔄 Reentrega gratuita em qualquer momento
- ⚡ Recebimento imediato por e-mail ou WhatsApp
- 📋 Arquivo PDF em qualidade original
- 🔒 Pagamento seguro via Shopify
- 💬 Suporte em português via WhatsApp
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
