Descrição
Manual de Serviço Wheel Skidder Caterpillar 555D — manual técnico em PDF com 3.464 páginas em Inglês. Todos os procedimentos organizados por sistema, com especificações e valores de ajuste.
Documentação oficial do fabricante aplicável ao Wheel Skidder Caterpillar 555D da série 5L50001-UP, equipada com motor Caterpillar C7.1. Publicação original de 01/07/2015 atualizada em 26/09/2017. O manual traz procedimentos completos com valores de torque detalhados (inclusive torque-ângulo para parafusos de eixo: 125 ± 20 N·m + 120° ± 10°), pesos de componentes para içamento seguro (eixo com ~860 kg, carcaça do eixo ~500 kg, motor de pistão do winch ~50 kg) e identificação de ferramental especial (Tooling A, B, E, G) para cada procedimento crítico. Inclui vistas explodidas numeradas, tabelas de especificações por grupo de peças e fluxogramas de diagnóstico. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
⚠️ Importante sobre séries: Somente um manual NÃO cobre todas as séries de fabricação do 555D. Cada série de produção (identificada pelo prefixo do número de série) possui seu próprio manual de serviço específico, com alterações de projeto, componentes e procedimentos. As informações técnicas e especificações contidas nesta descrição foram extraídas da série 5L50001-UP. Antes da compra, verifique o número de série da sua máquina para garantir a compatibilidade — consulte-nos pelo WhatsApp se precisar confirmar qual manual atende sua série.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 555D
- Tipo: Wheel Skidder (Trator Florestal)
- Motor: C7.1
- Série: 5L50001-UP e PGY0001-UP
- Páginas: 3.464
- Tamanho: 168.4 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Publicação: 01/07/2015 (atualizado em 26/09/2017)
Procedimentos e Sistemas Cobertos

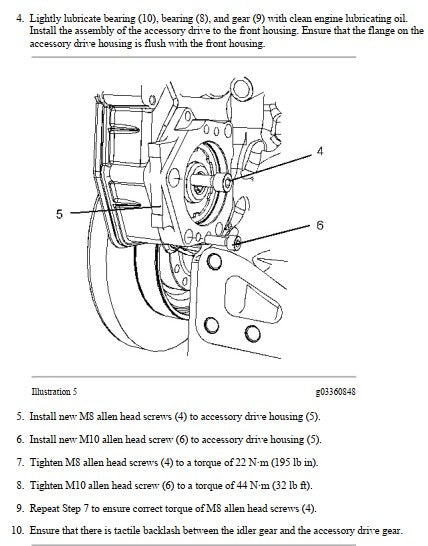

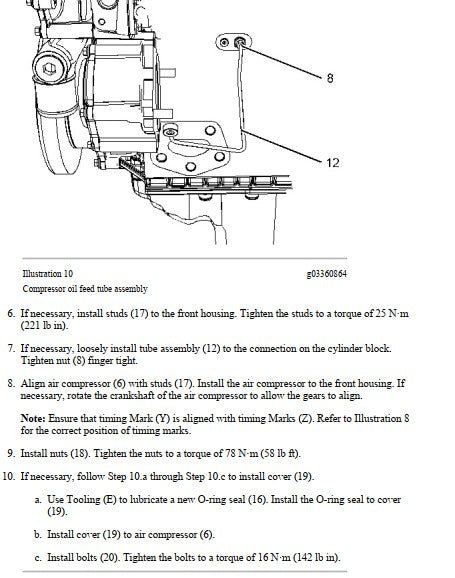

Motor C7.1: sincronismo e alinhamento do compressor de ar com marcas de tempo, instalação do tubo de alimentação de óleo do compressor, montagem do acionamento acessório (accessory drive) com parafusos allen M8 e M10, verificação de folga tátil entre engrenagem intermediária e engrenagem do acionamento acessório.

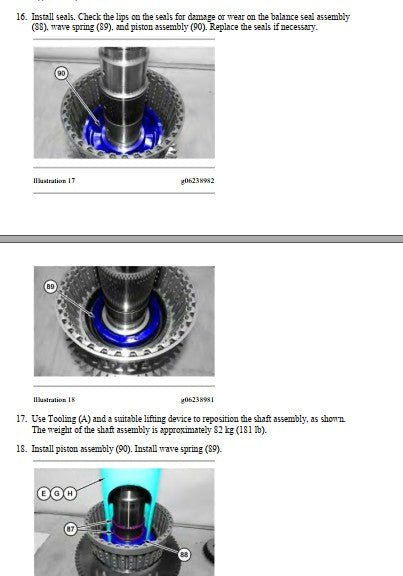

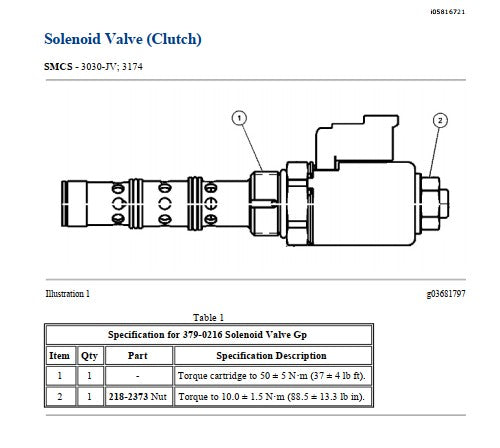

Transmissão e Embreagem: válvulas solenoides da embreagem (Solenoid Valve Clutch - SMCS 3030-JV; 3174), especificações de torque do cartucho e porca, procedimentos de desmontagem e montagem com selos, molas onduladas (wave spring) e conjuntos de pistão.

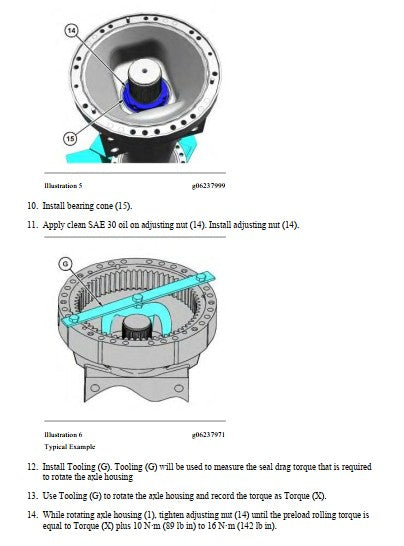

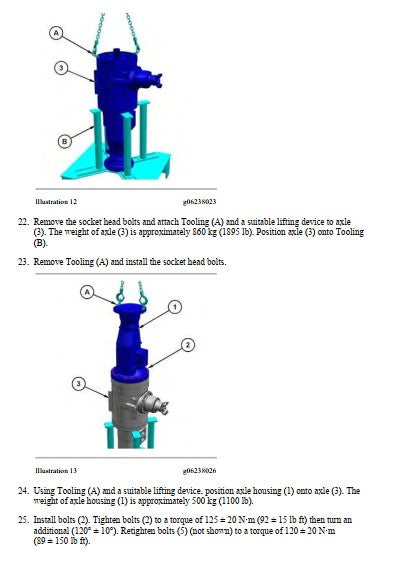

Eixos e Carcaças: instalação do cone de rolamento, aplicação de óleo SAE 30 na porca de ajuste, medição do torque de arrasto do selo com ferramental especial Tooling (G), ajuste do torque de rolagem de pré-carga, içamento seguro do eixo (~860 kg) e da carcaça do eixo (~500 kg) com Tooling (A).

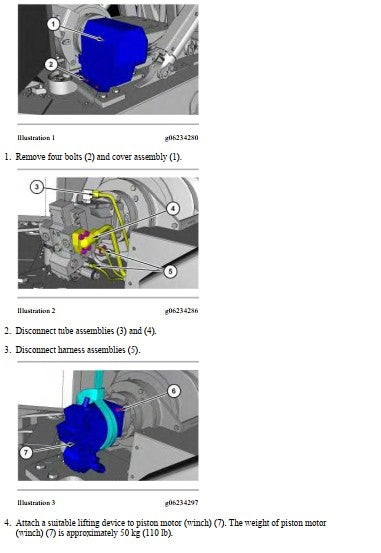

Sistema Hidráulico e Winch: remoção e instalação do motor de pistão do guincho (winch), desconexão de conjuntos de tubos e chicotes elétricos, içamento seguro (~50 kg) com dispositivo adequado.

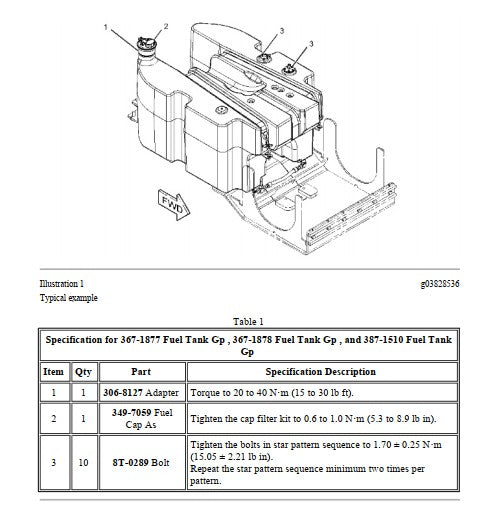

Sistema de Combustível: tanque de combustível (Fuel Tank Gp 367-1877, 367-1878, 387-1510), adaptador 306-8127, filtro do cap 349-7059, parafusos 8T-0289 com sequência de torque em padrão estrela.
Sistema Elétrico e Diagnóstico: diagramas elétricos, identificação de conectores, procedimentos de diagnóstico de falhas por sistema.
Destaques Técnicos
Exemplos de especificações reais presentes neste manual:
- Parafusos do conjunto do eixo: 125 ± 20 N·m (92 ± 15 lb ft) + ângulo adicional de 120° ± 10°; retorque: 120 ± 20 N·m
- Torque de rolagem de pré-carga do eixo: 16 N·m (142 lb in) — soma de 10 N·m + 6 N·m
- Cartucho da válvula solenoide da embreagem: 50 ± 5 N·m (37 ± 4 lb ft)
- Porca 218-2373 da válvula solenoide: 10.0 ± 1.5 N·m (88.5 ± 13.3 lb in)
- Porcas do compressor de ar: 78 N·m (58 lb ft); parafusos da tampa: 16 N·m (142 lb in)
- Studs da carcaça frontal: 25 N·m (221 lb in)
- Parafusos allen M8 do acionamento acessório: 22 N·m (195 lb in); M10: 44 N·m (32 lb ft)
- Adaptador 306-8127 do tanque de combustível: 20 a 40 N·m (15 a 30 lb ft); parafusos 8T-0289 em padrão estrela: 1.70 ± 0.25 N·m, repetir sequência no mínimo 2 vezes
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela e máquinas florestais, concessionárias Caterpillar, empresas de extração de madeira, reflorestadoras e locadoras de equipamentos que precisam de procedimentos verificados para executar reparos com segurança no Wheel Skidder 555D.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 555D.
Perguntas Frequentes
Para que serve este manual?
É a documentação técnica oficial com procedimentos de reparo, especificações, valores de torque e diagramas necessários para executar manutenção correta na máquina.
O manual traz os torques do motor C7.1 e dos eixos do 555D?
Sim, inclui tabelas completas de torque e torque-ângulo. Exemplos reais: parafusos do conjunto do eixo 125 ± 20 N·m + 120° ± 10°; parafusos M8 do acionamento acessório a 22 N·m; porcas do compressor de ar a 78 N·m (58 lb ft); cartucho da válvula solenoide da embreagem a 50 ± 5 N·m.
Tem procedimentos de diagnóstico?
Sim, o manual inclui fluxogramas de diagnóstico e procedimentos de teste que ajudam a identificar a causa de falhas rapidamente.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
Veja também outros manuais de serviço Caterpillar disponíveis em nosso catálogo.
📱 WhatsApp: (62) 998467503
✉️ E-mail: contato@catalogoeservico.com.br
