Descrição
Manual de Serviço Wheel Skidder Caterpillar 535D — arquivo PDF com 3.949 páginas em Inglês, cobrindo todos os sistemas com procedimentos originais e especificações de fábrica.

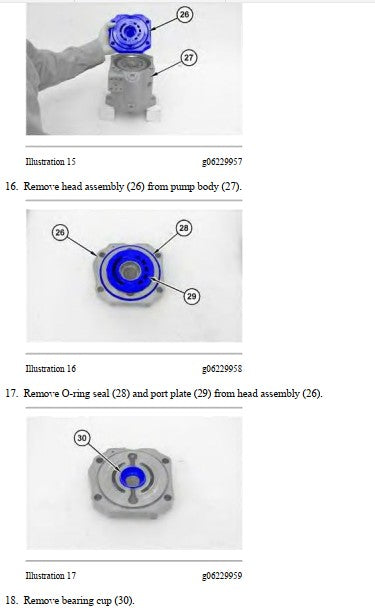

Equipado com motor Caterpillar C7.1, o 535D possui duas faixas de número de série distintas: 3L50001-UP e MTP0001-UP. É importante destacar que um único manual não cobre todas as séries — cada faixa de serial possui seu próprio manual de serviço específico, com procedimentos, torques e referências adequados àquela linha de produção. As informações técnicas e especificações contidas nesta descrição foram extraídas da série 3L50001-UP. O documento traz vistas explodidas da bomba hidráulica (head assembly, port plate, O-ring seal e bearing cup), tabelas de torque com part numbers identificados, diagramas de montagem do cross over tube do motor, procedimentos de instalação dos mancais principais e fluxogramas de diagnóstico FMI para sensores. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 535D
- Tipo: Wheel Skidder (Skidder de Rodas)
- Motor: C7.1
- Série de Referência: 3L50001-UP (também disponível para MTP0001-UP em manual específico)
- Páginas: 3.949
- Tamanho: 185 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos

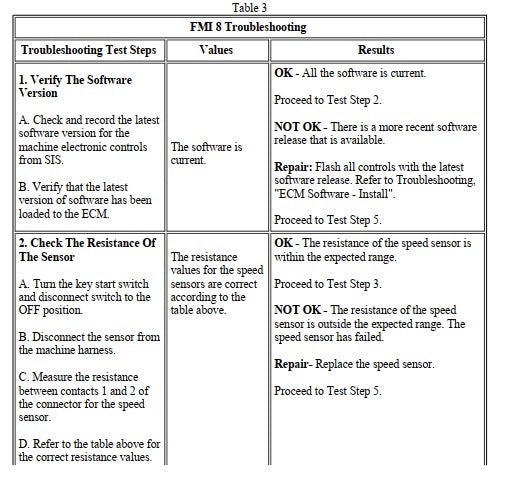

Motor Caterpillar C7.1 e sistemas auxiliares, sistema de combustível e injeção eletrônica, sistema de arrefecimento, tampas dos mancais principais do motor, cross over tube, transmissão e conversor de torque, eixos e diferencial, sistema hidráulico principal, bombas hidráulicas (desmontagem completa com head assembly, port plate e bearing cup), válvulas de controle (Control Valve Gp 360-8069), carcaça da bomba e ajuste de shim, arco de carga e garra (grapple), lâmina frontal, direção articulada, freios, sistema elétrico, ECM e software, diagnóstico FMI (Failure Mode Identifier), troubleshooting de sensores de velocidade e códigos de falha.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

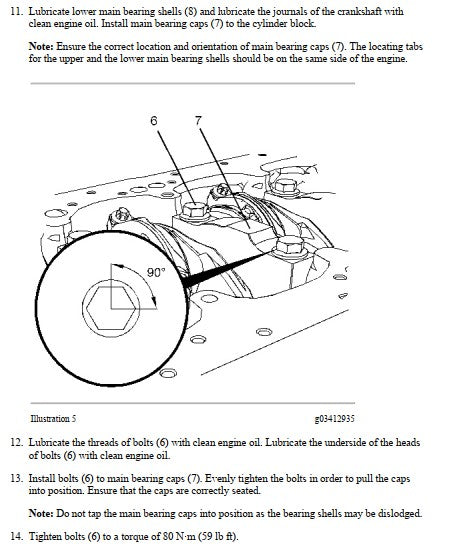

- Parafusos das tampas dos mancais principais do motor: 80 N·m (59 lb ft)

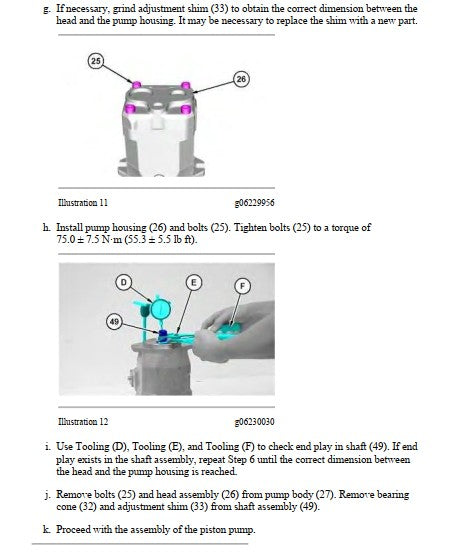

- Parafusos da carcaça da bomba hidráulica: 75,0 ± 7,5 N·m (55,3 ± 5,5 lb ft)

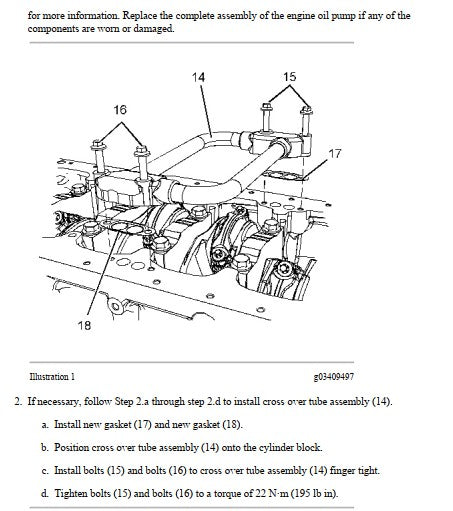

- Parafusos do cross over tube: 22 N·m (195 lb in)

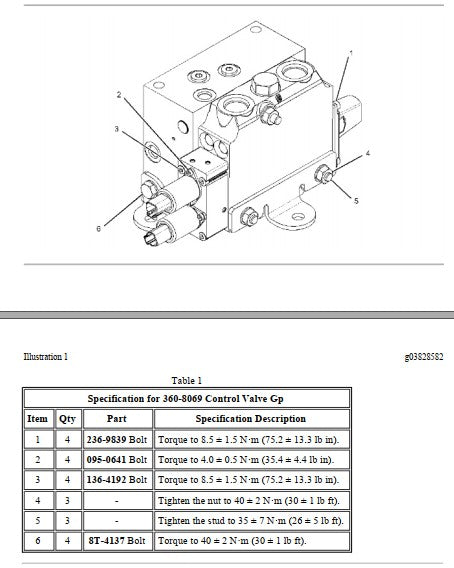

- Control Valve Gp 360-8069 — Bolt 236-9839: 8,5 ± 1,5 N·m (75,2 ± 13,3 lb in)
- Control Valve Gp 360-8069 — Bolt 095-0641: 4,0 ± 0,5 N·m (35,4 ± 4,4 lb in)
- Control Valve Gp 360-8069 — Bolt 136-4192: 8,5 ± 1,5 N·m (75,2 ± 13,3 lb in)
- Control Valve Gp — Porca: 40 ± 2 N·m (30 ± 1 lb ft)
- Control Valve Gp — Prisioneiro: 35 ± 7 N·m (26 ± 5 lb ft)
Para Quem é Este Manual
Ideal para concessionárias, oficinas multimarcas, empresas florestais e locadoras de equipamentos que precisam de documentação técnica oficial para padronizar reparos em skidders Caterpillar.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 535D.
Perguntas Frequentes
O manual traz os torques específicos para reparos do motor C7.1 e sistema hidráulico?
Sim, inclui tabelas completas de torque com part numbers identificados. Exemplos extraídos: parafusos das tampas dos mancais principais do motor a 80 N·m (59 lb ft), parafusos da carcaça da bomba hidráulica a 75,0 ± 7,5 N·m (55,3 ± 5,5 lb ft) e parafusos do Control Valve Gp (236-9839 e 136-4192) a 8,5 ± 1,5 N·m (75,2 ± 13,3 lb in).
Vem com diagramas dos sistemas?
Sim, o manual inclui esquemas elétricos e hidráulicos detalhados que facilitam diagnóstico e identificação de componentes.
Tem todos os procedimentos?
Sim, o manual abrange todos os sistemas e procedimentos de serviço do modelo, conforme documentação oficial do fabricante.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
Veja também outros manuais de serviço Caterpillar disponíveis em nosso catálogo.
